V-образный двигатель представляет собой тип поршневого двигателя внутреннего сгорания, в котором цилиндры расположены под углом друг к другу, формируя конфигурацию в виде буквы «V». Эта архитектура позволяет уменьшить длину и высоту двигателя, сохранив при этом высокую мощность и крутящий момент. Чаще всего используется угол в 60 или 90 градусов между блоками цилиндров, что обеспечивает баланс между компактностью и устойчивостью к вибрациям.
Работа V-образного двигателя основывается на цикле Отто или Дизеля, где каждый цилиндр проходит четыре такта: впуск, сжатие, рабочий ход и выпуск. Коленчатый вал преобразует возвратно-поступательное движение поршней в вращательное. При этом каждый ряд цилиндров имеет собственные шатуны, прикреплённые к общему коленчатому валу под определённым углом, что требует точного расчета фаз газораспределения и синхронизации зажигания.
Такая конструкция активно используется в автомобилях с высоким уровнем требований к мощности и динамике. V6 и V8 – самые распространённые конфигурации, устанавливаемые в спортивных автомобилях, внедорожниках и представительских седанах. Компактные размеры и возможность размещения двигателя ближе к центру тяжести автомобиля делают V-образные моторы предпочтительным выбором в спортивной инженерии.
Однако эффективность V-образных двигателей зависит от множества параметров: угла развала блоков цилиндров, типа коленчатого вала (плоский или крестообразный), конструкции системы смазки и охлаждения. Например, двигатели V8 с углом 90° обеспечивают отличную балансировку, снижая уровень вибраций без необходимости установки балансирных валов. В то же время двигатели V6 с углом 60° требуют доработки системы впрыска и системы зажигания для равномерной работы.
Чем отличается V-образная компоновка от рядной
Главное различие между V-образной и рядной компоновкой двигателя заключается в расположении цилиндров относительно коленчатого вала. В рядном двигателе цилиндры установлены в одной линии вертикально или с небольшим наклоном. В V-образной схеме блоки цилиндров разделены на два ряда, расположенные под углом (обычно 60° или 90°), образуя форму латинской буквы V.
V-образная компоновка позволяет существенно сократить длину двигателя, что особенно критично при установке в ограниченном подкапотном пространстве. Для шестицилиндрового двигателя компоновка V6 в среднем на 25–30% короче аналогичного рядного агрегата. Это снижает нагрузку на переднюю ось и улучшает развесовку автомобиля.
Рядные двигатели, в свою очередь, выигрывают по части балансировки. Рядная шестерка, например, обладает естественной динамической уравновешенностью, что снижает вибрации без применения дополнительных балансирных валов. V-образные конструкции, особенно с несимметричным числом цилиндров (например, V6), требуют более сложной системы балансировки и могут быть менее плавными на низких оборотах.
С точки зрения производства, рядные моторы дешевле в изготовлении из-за меньшего количества сложных элементов, таких как двойные головки блока и сложная система впуска/выпуска. Однако с ростом числа цилиндров компоновка V становится предпочтительнее – V8 или V12 компактнее и удобнее в обслуживании, чем их рядные аналоги.
При выборе между этими типами важно учитывать назначение двигателя. Для компактных легковых автомобилей с ограниченным пространством и высокими требованиями к мощности оптимальна V-образная схема. Для более простых и долговечных решений, например, в коммерческом транспорте или в условиях, где важна ремонтопригодность, рациональнее использовать рядную компоновку.

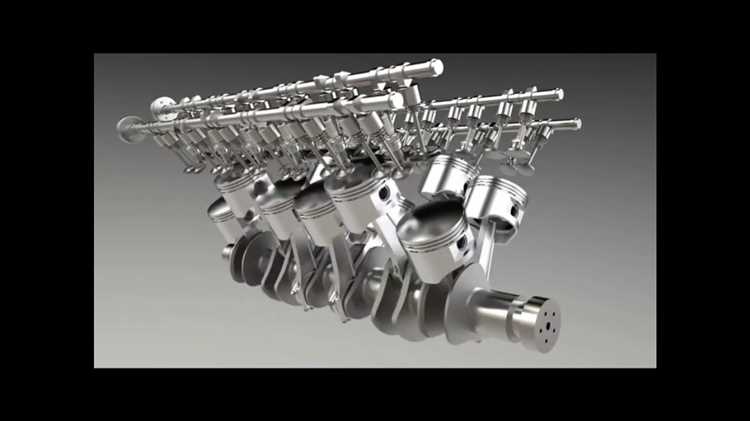

Как расположены цилиндры и поршни в V-образном моторе
В V-образном двигателе цилиндры размещаются по обе стороны от центрального коленчатого вала под определённым углом, чаще всего от 60° до 90°. Это образует конфигурацию, напоминающую букву «V», благодаря чему мотор получает своё название. Количество цилиндров в такой схеме обычно составляет 6, 8, 10 или 12, но встречаются и более редкие варианты, например V4 или V16.
Каждая сторона V-образной схемы называется банком цилиндров. Поршни внутри цилиндров движутся попарно: при ходе одного вверх – другой опускается. Все поршни соединены с одним общим коленчатым валом через шатунные шейки, что требует точного расчёта фаз зажигания и балансировки, особенно в многорядных моторах.
Особенности компоновки:
- Цилиндры одного ряда расположены параллельно друг другу и под наклоном к вертикали, формируя угол между рядами.
- В большинстве V-образных моторов используется общий коленчатый вал с чередующимися шатунными шейками для левого и правого ряда цилиндров.
- Система впуска и выпуска чаще всего разделена по рядам: каждый банк обслуживается собственной системой, что облегчает терморегуляцию и повышает эффективность газообмена.
Угол развала влияет на компактность и вибрационные характеристики. Например:
- Угол 60° часто используется в V6 – это обеспечивает более компактный размер при приемлемой сбалансированности.
- 90° – стандарт для V8, так как при правильной настройке такой мотор даёт равномерное чередование рабочих тактов и стабильную работу.
Компоновка цилиндров напрямую влияет на высоту и ширину двигателя, центр тяжести и распределение масс, что особенно важно при проектировании спортивных и грузовых автомобилей.
Почему V-угол влияет на работу и вибрации двигателя
Угол развала цилиндров в V-образном двигателе (V-угол) напрямую влияет на балансировку, компоновку и динамику работы силовой установки. Наиболее распространённые значения – 60°, 90° и 120°, каждый из которых подходит под определённую конфигурацию и число цилиндров.
При угле 90° двигатель V8 достигает оптимальной вторичной балансировки, что снижает вибрации без необходимости в балансирных валах. Это решение позволяет повысить ресурс подвижных компонентов и улучшить комфорт при работе мотора на низких и средних оборотах.
V6 с углом 90° изначально обладает повышенными вибрациями из-за неравномерных интервалов воспламенения. Для устранения этого недостатка производители применяют балансирные валы или изменяют V-угол до 60°, что обеспечивает более равномерное распределение импульсов и снижает нагрузку на опоры двигателя.
Угол в 120° используется в V6 крайне редко из-за чрезмерной ширины конструкции, но с точки зрения вибраций он обеспечивает идеальные условия с равномерными интервалами воспламенения. Однако такая схема актуальна скорее для высокооборотистых гоночных моторов, где компактность не критична.
Изменение V-угла также сказывается на высоте и ширине двигателя, что важно для проектирования автомобиля. Узкий V-угол облегчает установку в переднеприводные модели с поперечным расположением двигателя, но требует дополнительных мер по виброизоляции и балансировке.
Для снижения вибраций в двигателях с нестандартным V-углом рекомендуется использовать демпферы крутильных колебаний, специальные опоры двигателя и системы активной виброизоляции. При проектировании важен компромисс между компактностью, балансом и механической простотой.
Как работает общий коленчатый вал в V-образной схеме
В V-образном двигателе оба ряда цилиндров соединены с одним общим коленчатым валом, расположенным в нижней части блока цилиндров. Это вал с кривошипами, к которым присоединяются шатуны поршней с обеих сторон V-конфигурации. Углы между кривошипами и последовательность их расположения определяют интервалы воспламенения, а значит, и плавность работы мотора.
При V-угле 90° (например, у классического V8) кривошипы часто располагаются через 90°, обеспечивая равномерное чередование рабочих тактов. Это снижает вибрации и делает вращение более стабильным. В V6 с углом 60° или 120° применяются иные схемы расположения кривошипов, зачастую с использованием сдвоенных шатунов на одном шейке коленвала или смещённых шатунных шеек для балансировки работы.
Шатунные шейки коленчатого вала могут обслуживать как один поршень, так и два, если используется схема с «раздвоенным» шатуном. Это требует точной синхронизации движения, чтобы избежать избыточных нагрузок и преждевременного износа. Для уменьшения вибраций и компенсации неуравновешенных масс вал балансируется с помощью противовесов.
Коленчатый вал изготавливается из легированной стали или ковкого чугуна методом ковки или литья, после чего подвергается термообработке. Жёсткость и точность обработки критически важны: малейшее отклонение геометрии отражается на надежности всей силовой установки.
Смазка осуществляется через масляные каналы внутри вала, которые подают масло к подшипникам коренных и шатунных шеек. Нарушения в системе смазки приводят к перегреву и заклиниванию – особенно опасно в высокооборотистых спортивных V-двигателях.
Привод ГРМ и балансировочные валы, если они предусмотрены конструкцией, также завязаны на коленвал: они получают вращение от него через цепь или зубчатый ремень. Это дополнительно нагружает вал, поэтому его конструкция должна учитывать не только усилия от поршней, но и вторичные нагрузки от вспомогательных систем.
Как распределяются силы и нагрузки внутри V-двигателя
В V-образном двигателе каждая пара противоположных цилиндров формирует силовую ячейку, в которой инерционные и газовые силы частично уравновешиваются. При угле развала 60° или 90° достигается оптимальный баланс между компактностью конструкции и снижением вибраций, что уменьшает амплитуду нагрузок на опоры коленчатого вала.
Основные нагрузки передаются через шатунные и коренные подшипники. В отличие от рядных двигателей, здесь шатунные шейки коленчатого вала часто обслуживают по два шатуна от разных блоков цилиндров, что увеличивает контактные напряжения и требует точной балансировки. В случае общего шатунного пальца возникает необходимость в использовании шатуна с вилкой и ответвлением, что усложняет конструкцию, но снижает осевую нагрузку.
Газовые силы, возникающие при сгорании, действуют на поршень и далее передаются на шатун и коленчатый вал. Эти силы периодичны и зависят от угла опережения зажигания, давления в камере сгорания и геометрии камеры. Из-за V-образной схемы направление действия этих сил отличается от одного ряда цилиндров к другому, что требует точной синхронизации фаз газораспределения и равномерного распределения масс вращающихся и поступательно движущихся компонентов.
Инерционные силы второго порядка особенно выражены в V6 и V8 при неправильном угле развала, поскольку они не компенсируются автоматически, как в оппозитных моторах. Для снижения вибраций применяются балансирные валы, маховики увеличенной массы или гидроопоры двигателя, особенно при высоких оборотах и увеличенной степени сжатия.
Картер двигателя воспринимает реактивные силы, создаваемые коленчатым валом. При этом его жесткость имеет решающее значение для минимизации микродеформаций, вызывающих прорывы масла или деформацию коренных опор. V-образная компоновка увеличивает нагрузку на центральные опоры из-за концентрации усилий от двух рядов цилиндров в одной плоскости.
Как работает система охлаждения в V-образных моторах
В V-образных двигателях система охлаждения организована с учётом специфической конструкции блока цилиндров, где два ряда цилиндров образуют угол V. Основная задача – равномерное удаление тепла с обоих рядов и поддержание стабильной рабочей температуры.
- Распределение каналов охлаждения: Блок цилиндров содержит отдельные, но взаимосвязанные каналы охлаждения для каждого ряда цилиндров. Это позволяет обеспечить одинаковый тепловой режим для обоих рядов и исключить перегрев одной из сторон.
- Радиатор и циркуляция охлаждающей жидкости: Жидкость циркулирует через блок, проходя через водяные рубашки каждого ряда цилиндров, затем поступает в общий патрубок, соединяющий оба ряда, и направляется к радиатору. Такой маршрут минимизирует температурные перепады между рядами.
- Термостат: В V-двигателях термостат контролирует поток охлаждающей жидкости, открываясь при достижении температуры около 85–95 °C. Благодаря этому поддерживается оптимальная температура, предотвращая как переохлаждение, так и перегрев.
- Насос охлаждающей жидкости: Работает с учётом особенностей V-конфигурации, обеспечивая достаточное давление и равномерный поток по обоим рядам цилиндров. Обычно насос расположен в нижней части двигателя для эффективного забора жидкости из радиатора.
Особое внимание уделяется конструкции впускного коллектора и головок блока, так как они являются горячими зонами. В них часто применяются дополнительные каналы для охлаждающей жидкости, что снижает риск локального перегрева и деформаций.
- Поддерживать уровень и концентрацию антифриза в рекомендованных производителем пределах.
- Проверять работоспособность термостата и насоса для равномерной циркуляции.
- Обеспечивать своевременную промывку системы от накипи и загрязнений, которые снижают теплообмен.
- Использовать оригинальные или рекомендованные компоненты системы охлаждения для сохранения эффективности.
В результате грамотное проектирование и обслуживание системы охлаждения V-образного двигателя обеспечивает долговечность мотора и стабильную работу при различных нагрузках и температурных режимах.
Что нужно для синхронизации работы двух рядов цилиндров
Для точной синхронизации двух рядов цилиндров V-образного двигателя необходим общий коленчатый вал с правильно рассчитанным углом установки шатунов. Коленчатый вал обеспечивает распределение тактов работы поршней по фазам с учетом угла развала цилиндров, что гарантирует правильное чередование воспламенения и подачи топлива.
Распределительный вал должен иметь точное сопряжение с коленчатым валом через цепной или ременной привод с натяжением, исключающим проскальзывание. Это обеспечивает своевременное открытие и закрытие клапанов в каждом ряду цилиндров.
Механизмы газораспределения (распредвалы) в обоих рядах должны работать синхронно. Для этого применяются соединительные валы или общая цепь, компенсирующая угловые смещения между рядами.
Балансировка сил достигается с помощью уравновешивающих валов и демпферов, минимизирующих вибрации от неравномерной работы рядов цилиндров.
Дополнительно, система зажигания с двойными свечами и электронным управлением обеспечивает точное время воспламенения смеси в каждом цилиндре, учитывая различия в фазах работы двух рядов.
Для контроля синхронизации часто используются датчики положения коленчатого и распределительного валов, передающие информацию в блок управления двигателем (ЭБУ), что позволяет корректировать подачу топлива и момент зажигания с высокой точностью.
Какие особенности учитываются при ремонте V-образного двигателя
При ремонте V-образного двигателя важно соблюдать точность в регулировке фаз газораспределения, так как угловое расположение цилиндров требует синхронизации работы двух рядов. Несоответствие углового зазора распредвалов приводит к снижению мощности и увеличению вибраций.
Особое внимание уделяется состоянию коленчатого вала с его специфической конструкцией шатунных шеек, рассчитанных на работу с двумя рядами поршней. Замена подшипников требует точного подбора и контроля люфтов для предотвращения перегрева и преждевременного износа.
При сборке блока цилиндров необходимо контролировать равномерность затяжки головок цилиндров с учетом разницы в длине шпилек и болтов между рядами. Несоблюдение порядка и усилия затяжки приводит к деформации и возникновению протечек.
Ремонт системы охлаждения требует проверки и восстановления равномерного охлаждения каждого ряда цилиндров, учитывая сложную геометрию каналов и возможное засорение, что часто вызывает локальные перегревы и деформации блока.
Особенности конструкции V-двигателя влияют на подбор и замену элементов системы смазки – масляные каналы и форсунки ориентированы на обеспечение равномерного распределения масла между двумя рядами, что требует тщательной промывки и контроля давления масла после ремонта.
Для сохранения баланса двигателя необходимо тщательно проверять и балансировать коленчатый вал вместе с маховиком, учитывая вес поршней и шатунов обоих рядов. Несбалансированность вызывает усиленные вибрации и ускоренный износ компонентов.
При ремонте системы впуска и выпуска следует уделять внимание корректной установке коллекторов с учетом углового расположения цилиндров, чтобы избежать утечек и потери мощности из-за неправильного распределения потоков газа.
Вопрос-ответ:
Почему V-образный двигатель имеет именно такой угол между рядами цилиндров?
Угол между рядами цилиндров в V-образном двигателе выбирается с целью оптимального баланса двигателя. Он влияет на равномерность работы, вибрации и компактность конструкции. Например, угол 60° часто используется для шестицилиндровых моторов, так как обеспечивает ровное чередование рабочих тактов и снижает нагрузку на коленчатый вал.
Как обеспечивается синхронизация работы цилиндров в V-образном двигателе?
Синхронизация достигается за счёт общей конструкции коленчатого вала, который соединяет оба ряда цилиндров. Важную роль играет правильная установка фаз газораспределения, что позволяет клапанам открываться и закрываться в нужный момент для каждого цилиндра. Благодаря этому обеспечивается равномерная подача топлива и выпуск отработавших газов.
Какие преимущества даёт использование V-образной компоновки по сравнению с рядной?
V-образная компоновка позволяет создать более компактный и мощный двигатель при том же числе цилиндров. Расположение под углом снижает высоту мотора и улучшает распределение массы. Это положительно влияет на управляемость автомобиля и позволяет увеличить объём двигателя без значительного роста размеров. Кроме того, V-двигатели часто обеспечивают более плавную работу благодаря особенностям фазировки цилиндров.
Как влияет V-угол на вибрации и ресурсы двигателя?
Угол между рядами цилиндров определяет характер динамических нагрузок и балансировку двигателя. Если угол подобран неправильно, возникают повышенные вибрации, которые ускоряют износ деталей и могут привести к повреждениям. Оптимальный V-угол снижает вибрационные нагрузки, что увеличивает срок службы компонентов и улучшает комфорт при эксплуатации автомобиля.
Почему в некоторых V-образных двигателях используется один коленчатый вал на оба ряда цилиндров?
Один общий коленчатый вал упрощает конструкцию и снижает массу двигателя. Он передаёт усилия от всех поршней, соединённых через шатунные шейки, позволяя работать слаженно обоим рядам цилиндров. Такая схема обеспечивает компактность, уменьшает количество деталей и повышает надёжность по сравнению с вариантами, где каждый ряд имел бы отдельный вал.
