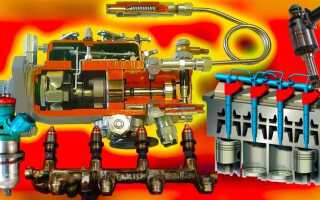

Система впрыска топлива в бензиновом двигателе включает в себя ряд функционально связанных компонентов, обеспечивающих точную подачу и дозировку топлива в камеры сгорания. От правильной работы каждого из них зависит не только эффективность сгорания смеси, но и расход топлива, динамика разгона, устойчивость на холостом ходу и уровень выбросов. Конструкция системы различается в зависимости от типа впрыска – распределённого (MPI), непосредственного (GDI) или комбинированного (Dual Injection).
Ключевыми элементами любой системы впрыска являются топливный насос высокого давления, форсунки, регулятор давления топлива, топливная рампа, датчики (в частности, массового расхода воздуха, положения дроссельной заслонки, температуры охлаждающей жидкости и кислорода), а также электронный блок управления двигателем (ЭБУ). Все эти узлы работают в замкнутом контуре управления и требуют регулярной диагностики.
Рекомендуется проводить проверку состояния форсунок каждые 30–50 тысяч километров пробега, особенно при использовании бензина с нестабильным качеством. Засорённые или негерметичные форсунки становятся причиной нестабильной работы мотора и перерасхода топлива. Также следует уделять внимание состоянию топливного фильтра и давления в системе – даже незначительные отклонения от нормы влияют на точность дозировки топлива.
Для стабильной работы важно использовать качественные расходные материалы: оригинальные фильтры, бензин с соответствующим октановым числом и проверенные присадки. Наличие ошибок по системе впрыска, зафиксированных в памяти ЭБУ, требует немедленного сканирования с помощью диагностического оборудования и анализа данных в реальном времени, включая коррекцию топливоподачи по лямбда-сигналам.
Назначение и устройство топливного насоса высокого давления
Топливный насос высокого давления (ТНВД) предназначен для подачи бензина под точно дозированным давлением в рампу форсунок, обеспечивая стабильную работу системы впрыска при различных режимах двигателя. В современных бензиновых двигателях с непосредственным впрыском давление может достигать 150–200 бар, что требует особой прочности и точности конструкции насоса.
ТНВД работает от механического привода, связанного с распределительным валом двигателя, и включает плунжерный или многоплунжерный механизм, обеспечивающий циклическое нагнетание топлива. Каждый цикл подачи синхронизируется с фазами работы двигателя, что критично для точности впрыска.
Корпус насоса изготавливается из термически обработанных сплавов для устойчивости к износу и температурным нагрузкам. Внутри расположены:
- Плунжер(ы) – основной элемент, создающий давление;
- Камера высокого давления – зона, где топливо сжимается перед подачей;
- Обратный клапан – предотвращает возврат топлива;
- Регулятор давления – поддерживает заданный уровень в рампе;
- Электромагнитный управляющий клапан – регулирует объем подаваемого топлива в зависимости от команды ЭБУ.
Для обеспечения стабильной работы ТНВД необходим чистый и стабильный поток топлива. Поэтому рекомендуется использовать оригинальные фильтры тонкой очистки и контролировать состояние топливной системы. Нарушения в работе насоса проявляются в виде затруднённого запуска, рывков при разгоне и падения мощности на высоких оборотах. При диагностике особое внимание следует уделять герметичности соединений и состоянию управляющих клапанов.
Как работает форсунка и какие бывают её типы
Современные бензиновые двигатели используют форсунки с электрическим управлением. Клапан открывается при подаче напряжения, а длительность открытия (в миллисекундах) определяет объём подаваемого топлива. Давление в рампе и точная калибровка форсунки критически важны для стабильной работы двигателя и соответствия экологическим нормам.
Существует три основных типа бензиновых форсунок: распределённого (многоточечного) впрыска, центрального (моно) впрыска и форсунки прямого впрыска. В первом случае каждая форсунка подаёт топливо к отдельному цилиндру во впускной коллектор, обеспечивая равномерное распределение смеси. Монофорсунки, применяемые в устаревших системах, подают топливо в общий впускной тракт, что ограничивает точность дозирования.
Форсунки прямого впрыска распыляют топливо непосредственно в камеру сгорания. Они работают при значительно более высоком давлении (до 200 бар и выше) и требуют особой конструкции: усиленного корпуса, многоуровневого фильтра и мелкодисперсного распылителя. Их использование позволяет добиться более полного сгорания и снижения расхода топлива.
Для надёжной работы системы впрыска рекомендуется регулярно проверять форсунки на герметичность, равномерность подачи и наличие загрязнений. Засорённая или неисправная форсунка может нарушить соотношение топлива и воздуха, вызвать нестабильную работу двигателя и увеличить выбросы. Очистка ультразвуком и проверка на стенде – обязательные процедуры при профилактике.
Роль регулятора давления топлива в системе впрыска
Регулятор давления топлива стабилизирует давление в топливной рампе, обеспечивая корректную работу форсунок при различных режимах двигателя. Его основная задача – поддерживать разницу между давлением топлива и давлением во впускном коллекторе на постоянном уровне, что необходимо для точного дозирования топлива.
В системах с возвратной топливной магистралью регулятор располагается на топливной рампе и соединяется с обратной линией и впускным коллектором. Мембрана внутри устройства реагирует на изменения давления во впускном тракте, увеличивая или уменьшая поток топлива в обратку. Например, при резком нажатии на педаль газа давление во впускном коллекторе падает, и регулятор закрывается, повышая давление топлива для обеспечения более богатой смеси.
В безвозвратных системах (чаще в современных автомобилях) регулятор интегрирован в модуль топливного насоса в баке. Здесь управление осуществляется электронным блоком, который регулирует давление путём изменения производительности насоса. Такой подход исключает необходимость в обратной линии и повышает надёжность системы.
Нарушения в работе регулятора приводят к изменениям давления топлива, что отражается на качестве смеси. При завышенном давлении двигатель переобогащается, возрастает расход и эмиссия CO. При заниженном – наблюдается потеря мощности, перебои и трудный запуск. Диагностика осуществляется путём измерения давления в рампе и анализа показаний с датчика давления топлива (если он предусмотрен).
Для надёжной работы системы впрыска необходимо регулярно проверять состояние регулятора, особенно при наличии нестабильной тяги, повышенного расхода топлива или ошибок по смеси. Важно использовать только оригинальные или сертифицированные аналоги, так как от точности регулировки зависит эффективность всей топливной системы.
Функции датчиков в системе подачи топлива
Датчики в системе подачи топлива бензинового двигателя обеспечивают точную адаптацию параметров впрыска под текущие условия работы. Их сигналы позволяют электронному блоку управления (ЭБУ) рассчитывать оптимальное количество и момент подачи топлива для каждого цилиндра.
Датчик массового расхода воздуха (MAF) определяет объем воздуха, поступающего в двигатель. На основании этих данных ЭБУ рассчитывает требуемую порцию топлива для обеспечения стехиометрического соотношения.
Датчик абсолютного давления во впускном коллекторе (MAP) используется вместо MAF в некоторых системах. Он измеряет давление во впуске, что позволяет определить нагрузку на двигатель и корректировать подачу топлива при резких изменениях дроссельной заслонки.
Датчик положения дроссельной заслонки (TPS) передает информацию о степени открытия заслонки. Он особенно важен для быстрого реагирования на изменение режима работы – например, при резком нажатии на педаль газа.
Датчик температуры охлаждающей жидкости необходим для корректировки состава топливной смеси в зависимости от прогрева двигателя. При холодном запуске смесь обогащается, а после прогрева – нормализуется.
Датчик кислорода (лямбда-зонд) анализирует состав выхлопных газов, позволяя системе впрыска подстраиваться в режиме реального времени для поддержания минимального уровня выбросов и максимальной экономичности.
Датчик детонации регистрирует вибрации, характерные для детонации. ЭБУ на основе его сигнала может корректировать угол опережения зажигания и подавать команду на обогащение смеси для предотвращения повреждения двигателя.
Датчик положения коленчатого вала определяет точный момент, в который необходимо произвести впрыск. Без его сигнала система не может синхронизировать впрыск с фазами работы цилиндров.
Рекомендуется регулярно диагностировать работу датчиков, особенно при нестабильной работе двигателя, повышенном расходе топлива или трудностях с запуском. Замена неисправных сенсоров позволяет восстановить корректную работу системы впрыска и предотвратить серьёзные поломки.
Как управляется впрыск электронным блоком управления (ЭБУ)
Электронный блок управления (ЭБУ) регулирует процесс впрыска топлива на основе данных, поступающих от многочисленных датчиков двигателя. Основная задача ЭБУ – вычислить оптимальный объем топлива и момент его подачи в каждый цилиндр в зависимости от текущих условий работы мотора.
Для расчета длительности импульса впрыска ЭБУ использует информацию с датчиков массового расхода воздуха (MAF) или абсолютного давления (MAP), положения дроссельной заслонки (TPS), температуры охлаждающей жидкости и воздуха, оборотов коленчатого вала, кислородных датчиков (лямбда-зондов), а также датчика детонации. Каждый из этих параметров влияет на соотношение воздуха и топлива в смеси.
На основе алгоритмов, прошитых в память ЭБУ, контроллер управляет форсунками, подавая на них импульсы определенной длительности. Чем выше нагрузка на двигатель, тем дольше открыт клапан форсунки, и тем больше топлива впрыскивается. При холостом ходе или частичной нагрузке подача топлива сокращается для снижения расхода и выбросов.
ЭБУ также реализует коррекцию впрыска в реальном времени. Например, при изменении состава выхлопных газов по сигналам лямбда-зонда, блок вносит поправки в длительность импульсов, стремясь к стехиометрическому соотношению (примерно 14,7:1 для бензина). Это обеспечивает эффективное сгорание смеси и соблюдение экологических норм.
В современных системах ЭБУ способен адаптироваться к изменению условий – износу форсунок, колебаниям давления топлива, качеству бензина. Адаптивные карты впрыска обновляются на основе накопленных данных, что повышает стабильность и надежность работы двигателя.

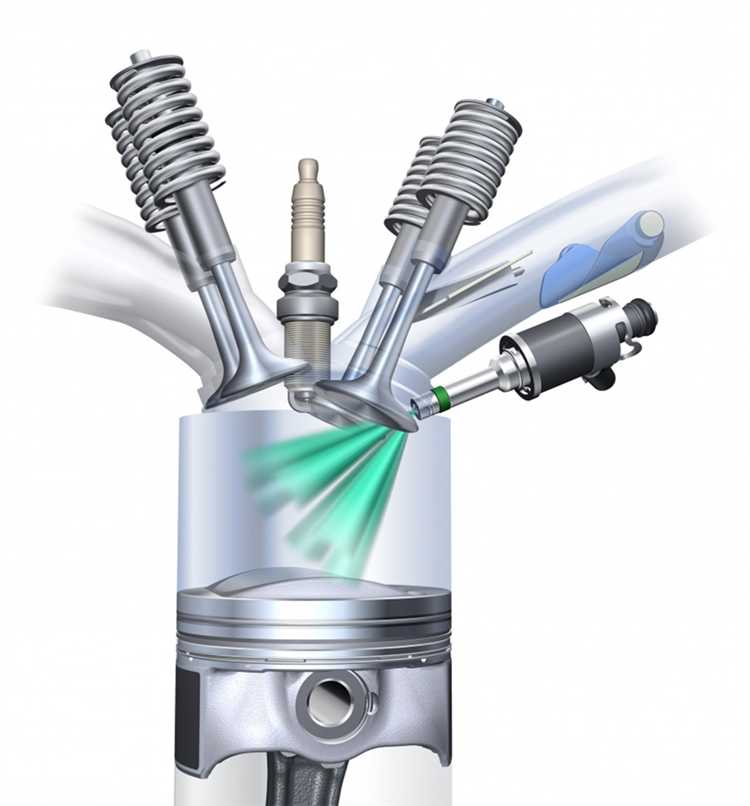

Разновидности топливных рамп и их конструктивные особенности
Топливная рампа служит распределителем топлива между форсунками, обеспечивая стабильное давление и равномерную подачу. Основные типы топливных рамп классифицируются по конструкции и способу крепления форсунок.
- Цельнометаллические рампы изготовлены из алюминия или стали с высокой точностью обработки каналов. Преимущество – высокая прочность и устойчивость к коррозии, что обеспечивает стабильность давления при больших нагрузках.
- Модульные рампы состоят из отдельных секций, которые собираются в единую конструкцию. Это упрощает ремонт и замену поврежденных участков без необходимости менять всю рампу целиком.
- Рампы с интегрированным регулятором давления оснащены встроенным клапаном, автоматически поддерживающим заданное давление топлива. Такая конструкция уменьшает количество соединений и снижает вероятность утечек.
По способу крепления форсунок выделяют:
- Рампы с прямым креплением форсунок. Форсунки вставляются непосредственно в отверстия рампы, обеспечивая минимальное расстояние до впускного коллектора, что снижает задержку подачи топлива и улучшает распыление.
- Рампы с держателями форсунок. В таких конструкциях форсунки закрепляются в специальных держателях или направляющих, что облегчает монтаж и замену компонентов, а также позволяет компенсировать вибрации двигателя.
Материал и толщина стенок рампы влияют на устойчивость к вибрациям и термическим нагрузкам. Например, алюминиевые рампы с анодированным покрытием обеспечивают баланс между легкостью и долговечностью.
Для высокооборотистых бензиновых двигателей распространены рампы с увеличенным сечением каналов и усиленным креплением, что предотвращает пульсации давления и обеспечивает точную дозировку топлива.
Вопрос-ответ:
Какие основные компоненты входят в систему впрыска бензинового двигателя?
Система впрыска бензинового двигателя включает несколько ключевых элементов: топливный насос, обеспечивающий подачу топлива; топливные форсунки, распыляющие топливо в камеру сгорания; топливные рампы, распределяющие топливо между форсунками; регулятор давления топлива, поддерживающий стабильное давление в системе; датчики, контролирующие параметры работы двигателя; а также электронный блок управления (ЭБУ), который координирует процесс подачи топлива в зависимости от условий работы двигателя.
Как регулируется количество впрыскиваемого топлива в бензиновом двигателе?
Количество впрыскиваемого топлива контролируется электронным блоком управления (ЭБУ) на основе сигналов с различных датчиков, таких как датчик положения дроссельной заслонки, массового расхода воздуха и температуры двигателя. ЭБУ рассчитывает необходимую длительность открытия форсунок, изменяя время впрыска. При увеличении нагрузки или оборотов двигателя форсунки открываются дольше для подачи большего объёма топлива, а при снижении нагрузки — наоборот, уменьшается длительность впрыска.
Какова роль топливного насоса высокого давления в системе впрыска?
Топливный насос высокого давления обеспечивает подачу топлива под необходимым давлением к форсункам. В бензиновых двигателях с непосредственным впрыском давление может достигать нескольких сотен бар, что необходимо для качественного распыления топлива и эффективного смешивания с воздухом в камере сгорания. Насос работает синхронно с ЭБУ, который регулирует давление в зависимости от режима работы двигателя, обеспечивая стабильную и точную подачу топлива.
Почему в системе впрыска используются датчики, и какие из них наиболее важны?
Датчики в системе впрыска собирают данные о текущем состоянии двигателя и окружающей среды, чтобы обеспечить оптимальную работу. К основным относятся датчик массового расхода воздуха, который измеряет количество воздуха, поступающего в двигатель; датчик положения дроссельной заслонки — определяет степень открытия; датчик температуры охлаждающей жидкости — оценивает прогрев двигателя; а также датчик кислорода в выхлопных газах — контролирует качество смеси. Эти данные позволяют ЭБУ корректировать подачу топлива и обеспечивать эффективное сгорание.
Как топливная рампа влияет на работу системы впрыска?
Топливная рампа служит распределителем топлива, подаваемого от насоса к форсункам. Она обеспечивает равномерное давление и подачу топлива ко всем форсункам, что критично для сбалансированной работы двигателя. Конструктивные особенности рампы, такие как форма, материал и наличие встроенного регулятора давления, влияют на стабильность давления и быстроту отклика системы. При неправильной работе или повреждении рампы возможно нарушение подачи топлива, что ведёт к снижению мощности и экономичности двигателя.
Из каких основных компонентов состоит система впрыска бензинового двигателя и какова их роль?
Система впрыска бензинового двигателя включает несколько ключевых элементов, каждый из которых выполняет свою задачу. Главными компонентами являются: топливный насос, который обеспечивает подачу бензина под нужным давлением; топливная рампа — распределитель топлива к форсункам; форсунки, впрыскивающие топливо в камеру сгорания; датчики, контролирующие параметры двигателя и окружающей среды; электронный блок управления (ЭБУ), обрабатывающий данные с датчиков и регулирующий время и объем подачи топлива. Вместе эти элементы обеспечивают точное дозирование и своевременную подачу топлива, что влияет на мощность, экономичность и экологичность двигателя.
