Датчик заднего хода на Dodge Caravan отвечает за включение фонарей заднего хода при переводе рычага коробки передач в положение R. Его исправность напрямую влияет на безопасность при маневрировании и является обязательной по техническому регламенту. На моделях с автоматической коробкой передач он обычно установлен на корпусе трансмиссии, рядом с рычагом выбора передач или в зоне гидроблока.
Для Dodge Caravan 2001–2007 годов с АКПП 41TE датчик располагается сверху или сбоку трансмиссии, недалеко от троса переключения. В некоторых случаях он совмещён с нейтральным переключателем (neutral safety switch). На более поздних моделях, таких как 2008–2020 годов, он может быть интегрирован в модуль переключателя диапазонов (TRS – Transmission Range Sensor) и размещаться внутри трансмиссии, что исключает его замену без демонтажа поддона.
Если автомобиль оснащён механической коробкой передач, датчик заднего хода вкручивается в корпус КПП и контактирует с шестернёй задней передачи. Обычно он виден с внешней стороны, имеет форму цилиндра с разъёмом и фиксируется резьбовым соединением. Чтобы добраться до него, может потребоваться снять защиту двигателя и получить доступ снизу автомобиля.
Перед заменой или диагностикой важно отключить аккумулятор и подготовить инструмент для демонтажа, включая мультиметр для проверки сигнала на контактах. Также следует уточнить, используется ли в конкретной модели Caravan датчик как отдельный элемент или он совмещён с другим узлом, так как конструкция может отличаться в зависимости от года выпуска и типа трансмиссии.

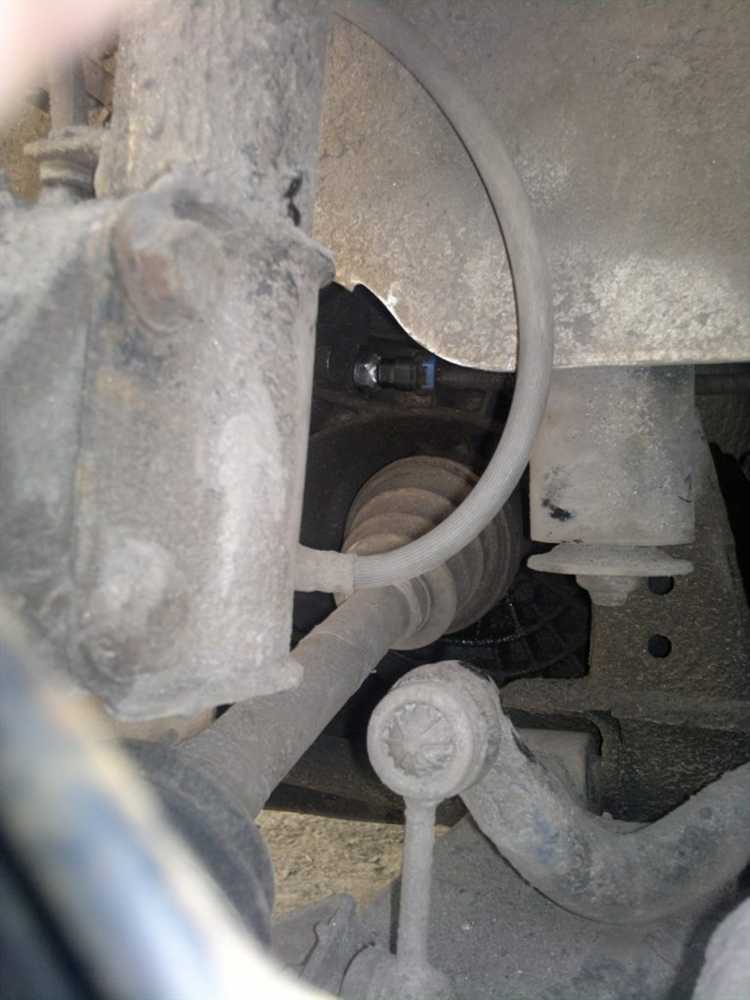

Год выпуска и поколение: от чего зависит расположение датчика
Расположение датчика заднего хода на Dodge Caravan напрямую зависит от поколения и конкретного года выпуска. На моделях пятого поколения (2008–2020) с автоматической коробкой передач датчик чаще всего расположен на корпусе трансмиссии, рядом с селектором переключения передач. Он встроен в многофункциональный переключатель, который одновременно отвечает за передачу сигналов на блок управления коробкой и фонари заднего хода.
На четвертом поколении (2001–2007) датчик также устанавливается на корпусе трансмиссии, но его конструкция и крепление могут отличаться в зависимости от типа трансмиссии (например, 41TE или Ultradrive). В этих моделях он обычно крепится винтом и подключается к жгуту проводки, идущему от центрального блока управления.
Важно учитывать, что даже в рамках одного поколения производитель мог менять конструкцию трансмиссии, а вместе с ней и конфигурацию датчика. Перед демонтажем стоит сверить VIN-код автомобиля с документацией по конкретной трансмиссии, установленной на данном экземпляре.
Расположение датчика заднего хода на Dodge Caravan с АКПП
На Dodge Caravan с автоматической коробкой передач датчик заднего хода чаще всего встроен в мультифункциональный переключатель (так называемый neutral safety switch), который расположен на корпусе трансмиссии. Он отвечает не только за включение ламп заднего хода, но и за блокировку запуска двигателя в неправильных положениях селектора.
У моделей Caravan с АКПП 41TE (одна из наиболее распространённых трансмиссий) датчик размещён с левой стороны коробки, ближе к переднему краю автомобиля. Чтобы получить доступ к нему, необходимо снять воздушный фильтр и его корпус. Визуально переключатель напоминает небольшую пластиковую или металлическую коробку с несколькими разъёмами и тросом селектора.
Для проверки или замены датчика потребуется отключить клемму аккумулятора, демонтировать корпус воздушного фильтра, отсоединить разъём с проводкой и снять переключатель с вала селектора передач. При обратной установке важно выставить нейтраль и убедиться в точном совмещении меток.
При неисправности этого узла лампы заднего хода могут не включаться при движении назад, а запуск двигателя может блокироваться. В таком случае первым шагом должна быть проверка проводки и контактов, так как влага и коррозия в этой области – частая причина проблем.
Где находится датчик заднего хода на Dodge Caravan с МКПП
На Dodge Caravan с механической коробкой передач датчик заднего хода установлен непосредственно в корпусе коробки. Он располагается сбоку или сверху, в зависимости от конкретной модели и года выпуска. Обычно датчик вкручивается в алюминиевый корпус рядом с тягой выбора передач или поблизости от штока переключения.
Для доступа к датчику необходимо поднять автомобиль и обеспечить безопасный доступ снизу. Расположение элемента удобно для демонтажа – чаще всего он имеет форму небольшого цилиндра с электрическим разъёмом на конце. Провода, идущие к датчику, легко опознать – они тонкие, соединены с разъёмом из двух контактов, ведущих к блоку управления освещением.
При замене необходимо отключить разъём, выкрутить старый датчик с помощью ключа (обычно на 22 или 24 мм) и установить новый с соблюдением момента затяжки, указанного производителем. Желательно также проверить состояние разъёма и проводки на предмет коррозии или повреждений.
Как выглядит датчик заднего хода и как его отличить от других
Датчик заднего хода на Dodge Caravan представляет собой небольшой цилиндрический элемент с пластиковым корпусом и резьбовой металлической частью. Он вкручивается в коробку передач и имеет два электрических контакта или разъём с коротким жгутом проводов. Коннектор обычно расположен под прямым углом к корпусу датчика.
Отличительная особенность – наличие резьбы, так как датчик устанавливается непосредственно в корпус трансмиссии. Визуально он отличается от других датчиков наличием толкателя на рабочем конце, который нажимается при включении задней передачи. Большинство датчиков имеет шестигранную головку под ключ, что облегчает демонтаж.
Не следует путать его с датчиками скорости или температуры: они часто имеют другой форм-фактор, более длинный корпус или иное расположение контактов. Датчик заднего хода также отличается по расположению: он установлен ближе к рычагу переключения передач или механизму выбора передач, а не вблизи привода или охлаждающей магистрали.
При визуальном осмотре стоит обратить внимание на маркировку. Заводские датчики могут иметь надписи типа «Backup Light Switch» или артикулы, начинающиеся с букв, указывающих на электрику. Цвет корпуса также может помочь: у оригинальных запчастей он чаще всего чёрный или тёмно-серый, без ярких деталей.
Что мешает доступу к датчику на разных версиях кузова
Расположение датчика заднего хода на Dodge Caravan зависит от поколения и типа коробки передач, но конструктивные особенности кузова и компоновка узлов могут затруднять доступ независимо от конкретной модификации.
На моделях до 2000 года с механической коробкой датчик установлен в районе задней части трансмиссии. Основное препятствие – поперечная балка подрамника, которая частично перекрывает зону подключения. Кроме того, с завода могла быть установлена дополнительная защита картера, закрывающая доступ к разъёму.
Для автомобилей с кузовом кузова 4-го поколения (2001–2007) и автоматической коробкой основной сложностью является размещение аккумулятора и блока предохранителей впритык к моторному щиту, что ограничивает маневры при замене датчика. Иногда приходится снимать воздушный фильтр и часть жгута проводки, чтобы добраться до нужного места на корпусе трансмиссии.
У моделей 5-го поколения (2008–2020) затруднение создаёт пластиковая защита двигателя, закреплённая на клипсах и винтах. Без её демонтажа невозможно увидеть точку подключения. Также в нижней части моторного отсека размещена поперечная распорка, ограничивающая доступ снизу. Для доступа к датчику с автоматической коробкой часто требуется демонтировать колесо и частично снять подкрылок.
На версиях с полным приводом добавляется сложность в виде дополнительных валов и креплений, расположенных вплотную к корпусу коробки, особенно в районе выхода разъёма заднего хода. Это требует точной работы с удлинителями и карданными головками, иначе есть риск повреждения проводки.
Во всех случаях рекомендуется заранее осмотреть предполагаемое расположение датчика с помощью фонаря и зеркала. При необходимости – использовать подъёмник или смотровую яму, так как с уровня земли доступ ограничен. Работу удобнее выполнять с ассистентом, особенно при снятии навесных элементов.
Как добраться до датчика без снятия коробки передач
Датчик заднего хода на Dodge Caravan установлен на корпусе КПП, рядом с вилкой переключения передач. Для доступа к нему без демонтажа коробки необходимо поднять автомобиль на подъемнике или установить на надежные опоры, обеспечив безопасную рабочую зону под днищем.
Сначала откройте защиту картера двигателя и поддона КПП, если она присутствует. Далее отсоедините электрический разъем датчика – он обычно расположен сбоку и имеет пластиковую защелку. Для освобождения разъема аккуратно нажмите на защелку и потяните.
Осмотрите крепление датчика – чаще всего он закреплен одним болтом М6 или М8, доступ к которому возможен с нижней стороны автомобиля без необходимости снимать КПП. Используйте удлиненную головку или трещотку для выкручивания болта.
После откручивания осторожно вытащите датчик, вращая его и слегка расшатывая. Для удобства и лучшей видимости используйте налобный фонарь и зеркальце на удлиненной ручке.
Если мешают элементы подвески или выхлопной системы, попробуйте временно снять крепления глушителя или отодвинуть части подвески, не нарушая их целостности. Это позволит получить дополнительное пространство без сложного демонтажа.
При обратной установке убедитесь, что резьба чистая и нет повреждений уплотнительного кольца (если оно предусмотрено). Затяните крепеж с рекомендованным усилием 8–10 Н·м, чтобы избежать перетяжки.
На что ориентироваться при поиске датчика в подкапотном пространстве
Датчик заднего хода на Dodge Caravan обычно расположен в зоне, связанной с коробкой передач или задним мостом. При поиске в подкапотном пространстве ориентируйтесь на следующие моменты:
- Расположение возле трансмиссии – датчик часто крепится на корпусе коробки передач или рядом с ней.
- Наличие электрического разъема – датчик заднего хода всегда имеет проводку с разъемом, идущим к блоку управления.
- Размер и форма – датчик представляет собой небольшой цилиндрический элемент с металлическим корпусом, диаметром около 2-3 см.
- Обратите внимание на жгуты проводов, идущие от задней части автомобиля к коробке передач, они часто ведут к датчику.
- На автомобилях с МКПП датчик может быть установлен ближе к рычагу выбора передач или к заднему валу трансмиссии.
- На моделях с АКПП датчик часто размещается на корпусе гидротрансформатора или рядом с механизмом переключения передач.
- Проверьте места с защитными крышками или заглушками – датчик иногда скрыт под такими элементами для защиты от грязи и влаги.
Для удобства лучше использовать фонарик и осмотреть нижнюю часть моторного отсека со стороны водителя, а также проверить пространство около коробки передач и креплений карданного вала.
Ошибки при поиске и замене датчика заднего хода
Частая ошибка – неправильное определение местоположения датчика. На Dodge Caravan датчик расположен на коробке передач или в районе заднего моста, в зависимости от модели и года выпуска. Поиск под капотом часто приводит к путанице, так как датчик не всегда находится рядом с АКПП или МКПП сверху.
Ошибка при диагностике заключается в попытке проверить датчик мультиметром без отсоединения разъема питания. Для точного измерения необходимо отключить разъем, иначе показания будут неверными.
- Неправильный выбор запасной части. Использование аналогов с разным штекером или посадочным диаметром приводит к несовместимости и невозможности установки.
- Отсутствие проверки проводки и разъемов. Поврежденные или окисленные контакты часто становятся причиной сбоев, а замена датчика не решает проблему.
- Неправильный момент затяжки при установке датчика. Перетягивание вызывает повреждение корпуса, слабая затяжка – попадание влаги и загрязнений.
- Игнорирование инструкций по снятию датчика. Часто рекомендуется снимать коробку передач для доступа, но есть методы доступа снизу без демонтажа. Неправильный подход увеличивает время работы и риск повреждений.
- Неочищенное место установки. Загрязнения и масло снижают герметичность и надежность контакта датчика с посадочным местом.
Рекомендуется перед заменой:
- Проверить целостность проводки и состояние разъемов.
- Использовать оригинальные или проверенные аналоги с точными параметрами.
- Очистить посадочное место от грязи и масла.
- Использовать динамометрический ключ для правильной затяжки.
- Ознакомиться с конструктивными особенностями своей модели Dodge Caravan для выбора правильного способа доступа к датчику.
Вопрос-ответ:
Где конкретно расположен датчик заднего хода на Dodge Caravan с автоматической коробкой передач?
На моделях Dodge Caravan с автоматической трансмиссией датчик заднего хода обычно установлен на корпусе трансмиссии, рядом с рычагом выбора передач. Его можно найти с левой или правой стороны коробки, ближе к задней части двигателя, в зависимости от года выпуска и поколения автомобиля. Для доступа к датчику часто требуется поднять машину и осмотреть трансмиссию снизу.
Как отличить датчик заднего хода от других датчиков на коробке передач?
Датчик заднего хода обычно небольшой, цилиндрической формы, с одним или двумя контактами для электрического разъёма. В отличие от датчиков скорости или нейтрали, он установлен в месте, связанной с включением задней передачи. При подключении проводов к датчику заднего хода можно заметить, что их количество обычно меньше, и они направлены к задней части автомобиля. Также важен тип крепления — чаще всего это винт или резьбовое соединение.
Можно ли заменить датчик заднего хода, не снимая коробку передач?
В большинстве случаев датчик заднего хода меняется без необходимости снимать коробку передач. Обычно доступ к нему возможен снизу автомобиля, после поднятия на подъёмнике или использования ямы. Важно внимательно осмотреть место крепления датчика, так как некоторые модели могут иметь ограниченное пространство, и придётся снять защиту картера или другие детали. Снятие самой трансмиссии требуется редко и только в сложных случаях.
Какие признаки указывают на неисправность датчика заднего хода на Dodge Caravan?
Основной признак — отсутствие или неправильная работа задних фонарей при включении задней передачи. Также может не срабатывать сигнал заднего хода или не показываться на панели соответствующая индикация. В некоторых случаях при неисправном датчике возникают ошибки в системе управления коробкой передач, фиксируемые сканером. Если задняя передача включается, но функции, связанные с датчиком, не работают, стоит проверить именно его состояние.
От чего зависит точное расположение датчика заднего хода на разных моделях Dodge Caravan?
Положение датчика может отличаться в зависимости от года выпуска, поколения и типа трансмиссии автомобиля. Также влияет конфигурация двигателя и рычажной системы переключения передач. В ранних моделях датчик мог располагаться ближе к картеру сцепления, тогда как на более поздних — смещён к корпусу автомата. Чтобы точно определить место установки, лучше использовать руководство по ремонту для конкретного года и комплектации автомобиля.
Где именно расположен датчик заднего хода на Dodge Caravan?
Датчик заднего хода на Dodge Caravan обычно находится в задней части автомобиля, рядом с коробкой передач. В зависимости от модели и типа трансмиссии (автомат или механика), он может быть расположен либо на корпусе коробки передач, либо в области, где выходной вал соединяется с задним мостом. Для более точного поиска стоит ориентироваться на проводку, идущую от задней части автомобиля к коробке, так как датчик подключается именно там.
Какие признаки указывают на неисправность датчика заднего хода и как это проверить?
Основным признаком проблем с датчиком заднего хода является отсутствие сигнала при включении задней передачи — например, не загорается индикатор или не работает звуковой сигнал при движении назад. Также может пропадать подсветка на приборной панели или не срабатывать камера заднего вида. Проверить состояние датчика можно с помощью мультиметра, измеряя сопротивление и целостность цепи, либо через диагностический сканер, считывающий коды ошибок. Иногда неисправность проявляется из-за загрязнения контактов или повреждения проводки, поэтому стоит осмотреть разъемы и места крепления.
