Бензонасос в Ford Mondeo третьего поколения (2000–2007 гг.) расположен в модуле, установленном в топливном баке под задним сиденьем. Чаще всего необходимость его снятия возникает при падении давления в системе подачи топлива, шумной работе насоса или при отказе запуска двигателя.
Для доступа к бензонасосу не требуется снимать бак – достаточно демонтировать заднее сиденье и открыть лючок в полу. При этом важно заранее сбросить давление в топливной системе, чтобы избежать утечек топлива при отсоединении магистралей. Для этого можно вынуть предохранитель бензонасоса и завести двигатель до полной остановки.
Перед снятием следует убедиться, что бак заполнен не более чем на четверть. Полный бак значительно осложняет демонтаж из-за высокого уровня топлива. Также нужно подготовить чистую ветошь, ёмкость для остатков топлива и подходящий инструмент: головки на 8 и 10, плоскую отвёртку, пассатижи и при необходимости – специальный ключ для стопорного кольца модуля.
Замена бензонасоса может проводиться как полностью модулем в сборе, так и отдельно насосом внутри модуля. Второй вариант потребует точной разборки и аккуратности при установке, чтобы исключить повреждение пластиковой конструкции и датчика уровня топлива.
Как добраться до бензонасоса через салон или багажник
На Ford Mondeo 3 бензонасос расположен в топливном баке под задним сиденьем. Для доступа к нему не требуется снимать бак целиком – достаточно добраться до сервисного люка в салоне.
Сначала необходимо полностью откинуть подушку заднего сиденья. Крепление сиденья осуществляется на металлических защёлках – их можно поддеть руками или плоской отверткой. При демонтаже подушки важно не повредить обивку и пластиковые элементы.
Под сиденьем с правой стороны расположен круглый металлический люк. Он прикручен саморезами или закреплён на герметике. Если используется герметик, снимать крышку нужно аккуратно, поддевая по периметру плоским инструментом, чтобы не деформировать металл.
После снятия крышки становится доступен верхний фланец модуля бензонасоса. На нём установлены топливопроводы с быстросъёмными разъёмами и электрический разъём питания. Перед дальнейшей разборкой следует отключить аккумулятор, чтобы исключить короткое замыкание при отсоединении проводки.
Таким образом, прямой доступ к бензонасосу осуществляется через салон, без демонтажа багажника или внешних кузовных элементов. Работу лучше выполнять на открытом воздухе при пониженной влажности и вдали от источников огня.
Как отключить питание и сбросить давление в топливной системе
Перед началом демонтажа бензонасоса на Ford Mondeo 3 необходимо полностью обесточить топливную систему и снять избыточное давление. Это требуется для предотвращения утечки топлива и исключения риска возгорания.
Откройте капот и снимите минусовую клемму аккумулятора. Используйте ключ на 10 мм. После отключения питания система теряет управление насосом, что исключает его случайный запуск.
Далее найдите реле бензонасоса в монтажном блоке под капотом или в салоне (в зависимости от года выпуска). Вытащите реле и заведите двигатель. Через несколько секунд он заглохнет, так как давление в магистрали упадёт. После этого прокрутите стартер 2–3 секунды, чтобы убедиться, что давление сброшено полностью.
Если двигатель не запускается или сразу глохнет, выполните сброс давления другим способом – через штуцер на топливной рампе. Используйте тряпку и подходящий шестигранник или шлицевую отвёртку, в зависимости от конструкции. Подставьте ёмкость под штуцер, чтобы избежать разлива топлива.
После этих действий система считается разряженной и готовой к безопасному демонтажу компонентов.

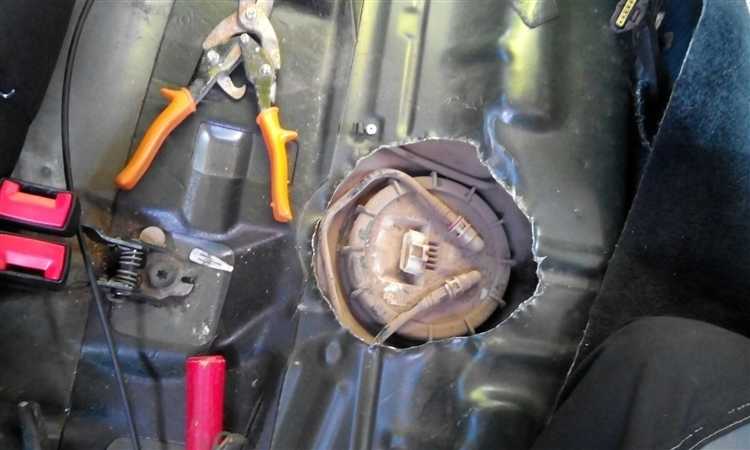

Как снять заднее сиденье и открыть технологический люк
На Ford Mondeo 3 доступ к бензонасосу осуществляется через технологический люк, расположенный под задним сиденьем. Сначала необходимо снять подушку сиденья. Для этого прижмите её по центру вниз и одновременно потяните передний край вверх. Крепления фиксируются защёлками, поэтому требуется приложить умеренное усилие.
После снятия подушки откроется доступ к полу кузова. В районе правого пассажирского места (сзади) будет видно овальное уплотнённое покрытие – это и есть крышка технологического люка. Перед её демонтажем желательно очистить поверхность от пыли и мусора, чтобы избежать попадания загрязнений в топливный бак.
Аккуратно подденьте край крышки плоской отвёрткой или пластиковым съёмником. Крышка держится на герметике, при снятии возможен лёгкий хруст – это нормально. Старайтесь не повредить саму крышку и металл вокруг, особенно при повторной установке. После снятия крышки откроется топливный модуль, закрытый стопорным кольцом и подключённый к топливопроводам и разъёму питания.

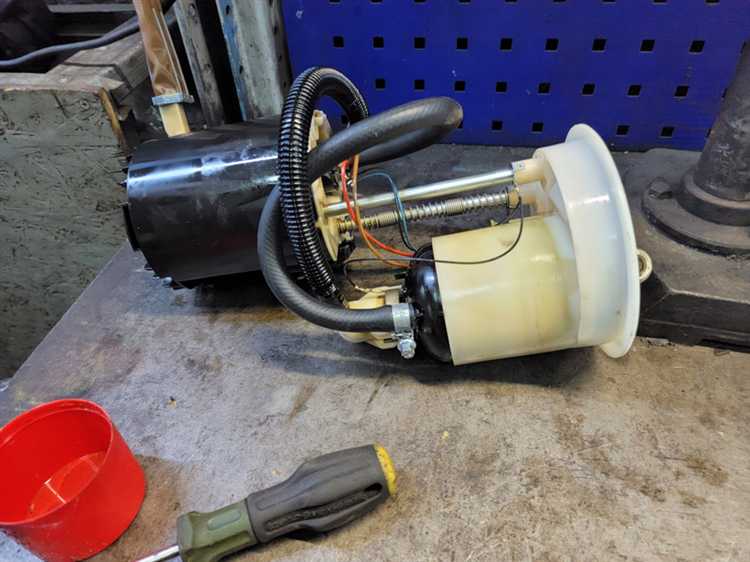

Какие разъёмы и шланги нужно отсоединить от бензонасоса
На Форд Мондео 3 бензонасос располагается в топливном модуле, доступ к которому осуществляется через технологический люк под задним сиденьем. После снятия крышки люка и отсоединения крышки модуля потребуется отключить несколько элементов:
1. Электрический разъём питания насоса. Это многоконтактный разъём с фиксатором. Перед отсоединением сдвиньте фиксатор в сторону и аккуратно потяните за корпус. Не допускайте перекоса, чтобы не повредить контакты.
2. Подающий топливный шланг высокого давления. Соединение выполнено на быстросъёмной муфте. Чтобы его освободить, необходимо сжать пластиковые фиксаторы по бокам и потянуть шланг вверх. Перед этим убедитесь, что давление в системе сброшено, иначе возможен выброс топлива.
3. Обратный топливный шланг (если установлен). В некоторых модификациях присутствует отдельный шланг обратки, также фиксируемый защёлкой. Механизм отсоединения аналогичен – сжать фиксатор и аккуратно отсоединить.
4. Вентиляционный шланг от системы улавливания паров топлива (EVAP). Он обычно расположен сбоку и крепится пружинным или пластиковым зажимом. Зажим сдвигается, после чего шланг отсоединяется лёгким движением.
Все соединения нужно проверять на целостность уплотнительных колец перед повторной установкой. Повреждённые элементы подлежат замене, чтобы исключить утечку топлива и падение давления в системе.
Как выкрутить прижимное кольцо и извлечь модуль бензонасоса
Перед началом работы убедитесь, что давление в топливной системе сброшено, а аккумулятор отключён. Также должны быть отсоединены все топливные шланги и электрические разъёмы с модуля насоса.
Прижимное кольцо, фиксирующее модуль в баке, обычно пластиковое или металлическое. Оно закручено с усилием и может иметь выступы под специальный инструмент. Если съёмника нет, можно использовать деревянную или бронзовую наставку и молоток. Удары наносите по направлению против часовой стрелки, равномерно по окружности кольца. Использование металлических зубил и отвёрток не рекомендуется из-за риска искрообразования и повреждения резьбы.
После ослабления кольца аккуратно снимите его с резьбы и отложите в сторону. Под кольцом находится уплотнительное кольцо – проверьте его состояние. При наличии трещин или деформации оно подлежит замене.
Извлечение модуля требует осторожности: топливный насос соединён с поплавком датчика уровня и жёсткой рамкой, которая может цепляться за края люка. Поднимайте модуль строго вертикально, при необходимости немного наклоняя, чтобы избежать повреждения поплавка и направляющих трубок.
После извлечения осмотрите модуль на наличие загрязнений и износа. Бак желательно закрыть чистой тканью до установки нового или обслуженного насоса, чтобы внутрь не попала пыль или мусор.
На что обратить внимание при установке нового насоса
Перед установкой нового бензонасоса тщательно осмотрите уплотнительные кольца и прокладки. Их целостность критична для герметичности топливной системы и предотвращения протечек.
- Проверьте состояние посадочного места насоса в топливном баке – отсутствие загрязнений и деформаций гарантирует правильную посадку.
- Убедитесь, что новый насос соответствует заводским параметрам по производительности и напряжению питания, указанным в технической документации автомобиля.
- Обратите внимание на правильное расположение фильтра и топливных патрубков – они должны быть установлены без перекручиваний и перегибов.
- Используйте новый прижимной хомут или кольцо для фиксации модуля – старые элементы часто теряют упругость и не обеспечивают надёжного крепления.
При подсоединении электрических разъёмов обратите внимание на плотность контактов и отсутствие окисления. Контакты должны входить без усилия, но плотно фиксироваться.
После установки нового насоса рекомендуется проверить давление топлива в системе с помощью манометра, чтобы убедиться в правильной работе и отсутствии утечек.
Перед окончательной сборкой запустите двигатель на несколько секунд, отключая подачу топлива, чтобы система прокачалась и удалились возможные воздушные пробки.
Как собрать всё обратно и проверить работу после замены
Установите модуль бензонасоса в посадочное место, убедившись, что уплотнительное кольцо не смещено и целое. Аккуратно закрутите прижимное кольцо, не перетягивая, чтобы избежать повреждений пластика и резьбы.
Подключите топливные шланги и электрические разъёмы, проверяя плотность соединений. Особое внимание уделите защёлкам и защите проводов от контакта с острыми краями.
Закройте технологический люк и закрепите заднее сиденье на штатные крепления с проверкой фиксации.
Перед включением зажигания отключите аккумулятор на 5-10 минут для сброса возможных ошибок ЭБУ, затем подключите обратно.
Включите зажигание без запуска двигателя на 3-5 секунд, чтобы бензонасос создал давление в системе, повторите процедуру 2-3 раза.
Запустите мотор и проверьте отсутствие посторонних шумов, подтеков топлива и устойчивость холостого хода. Контролируйте давление топлива с манометром, если есть возможность – должно соответствовать параметрам завода.
При нормальной работе выполните тест-драйв на короткую дистанцию, обращая внимание на отсутствие сбоев в работе двигателя и запаха топлива.
При выявлении проблем сразу выключите двигатель и проверьте герметичность соединений и правильность установки модуля.
Вопрос-ответ:
Как отключить питание бензонасоса перед его снятием на Форд Мондео 3?
Для отключения питания бензонасоса нужно снять клемму с аккумулятора, чтобы исключить риск короткого замыкания. Затем найдите предохранитель или реле бензонасоса в блоке предохранителей под капотом или в салоне и извлеките их. После этого включите зажигание на несколько секунд, чтобы сбросить давление топлива в системе. Такой порядок действий позволит безопасно работать с топливной системой.
Какие инструменты понадобятся для снятия бензонасоса на Мондео 3?
Минимальный набор включает: набор головок с трещоткой (обычно 8 мм и 10 мм), плоскую и крестовую отвертки, пассатижи, а также специальные приспособления для снятия топливных шлангов, если таковые есть. Иногда полезна маленькая стамеска или пластиковая лопатка для аккуратного поддевания креплений. Подготовка правильного инструмента облегчает процесс и снижает риск повреждений.
Как правильно выкрутить прижимное кольцо бензонасоса, чтобы не повредить топливный модуль?
Прижимное кольцо фиксирует бензонасос в топливном баке и обычно вращается против часовой стрелки. Используйте специальный съемник или толстую плоскую отвертку, аккуратно постукивая по кольцу для ослабления. Важно не применять чрезмерную силу и не сдвигать кольцо резко, чтобы не деформировать пластиковые части и уплотнители. Если кольцо заклинило, можно использовать проникающую смазку и немного подождать.
Как проверить работу бензонасоса после установки нового модуля?
После установки и подключения нового бензонасоса подайте питание — включите зажигание без запуска двигателя. Вы должны услышать гудение или легкий шум насоса, что означает подачу топлива. Далее стоит проверить давление топлива манометром на топливной рампе — давление должно соответствовать заводским параметрам (обычно около 3 бар, но лучше уточнить по технической документации). Также стоит проверить отсутствие подтеканий топлива на соединениях и надежность всех креплений.
Можно ли снять бензонасос через багажник, не снимая заднее сиденье на Мондео 3?
На большинстве модификаций Форд Мондео 3 доступ к бензонасосу обеспечивается через люк под задним сиденьем. Снимать заднее сиденье придется, чтобы открыть технологический люк. Прямого доступа через багажник нет — конструкция не предусматривает такую возможность. Исключением могут быть редкие случаи с модификациями или доработками, но стандартно именно снятие сиденья является обязательным этапом.
