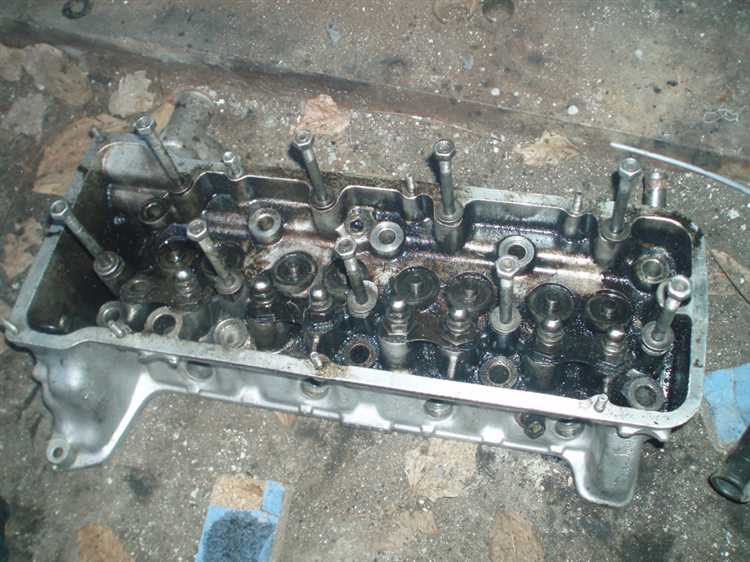

Как отшлифовать гбц в домашних условиях

Износ плоскости головки блока цилиндров может привести к нарушению герметичности соединения с прокладкой и, как следствие, к утечкам охлаждающей жидкости, снижению компрессии или перегреву двигателя. Шлифовка поверхности позволяет восстановить геометрию прилегания и продлить срок службы двигателя без замены узла.

Перед началом работ необходимо демонтировать головку блока, очистить её от остатков прокладки, масла и нагаров. Для шлифовки в домашних условиях часто используют притирочную плиту, наждачную бумагу зернистостью от P180 до P600 и керосин в качестве смазки. Поверхность должна обрабатываться строго в одной плоскости, без перекосов и с равномерным нажимом.

Контроль плоскостности осуществляется линейкой и щупом толщиной 0,05 мм. Допустимое отклонение – не более 0,1 мм по всей длине головки. При большем износе рекомендуется обращение в специализированную мастерскую с фрезерным или шлифовальным оборудованием. Также важно учитывать материал головки: алюминиевые изделия требуют более аккуратного подхода из-за склонности к деформации.

После шлифовки следует тщательно удалить абразивную пыль, промыть поверхность и проверить каналы на наличие посторонних частиц. Только после этого можно приступать к установке новой прокладки и сборке двигателя. Правильная подготовка и точность при выполнении работ позволяют добиться надежного уплотнения и избежать повторных ремонтов.

Как определить необходимость шлифовки ГБЦ

Следует обратить внимание на появление эмульсии в моторном масле (характерный светло-коричневый налёт на масляном щупе или крышке заливной горловины), а также на снижение компрессии в одном или нескольких цилиндрах. Эти симптомы могут свидетельствовать о деформации поверхности головки в результате перегрева.

Для точной диагностики используется плоская линейка и щупы. Линейка прикладывается к поверхности снятой ГБЦ в нескольких направлениях – вдоль, поперёк и по диагонали. Если щуп толщиной 0,05 мм свободно проходит между линейкой и поверхностью, требуется шлифовка. Максимально допустимая неровность обычно составляет 0,05–0,1 мм, но точное значение зависит от конкретного двигателя и указывается в технической документации.

Также поводом для шлифовки могут быть следы коррозии, эрозии или выкрашивания металла в районе каналов системы охлаждения или камеры сгорания. Эти дефекты нередко возникают при длительной эксплуатации без замены охлаждающей жидкости или при её низком качестве.

Поверхность ГБЦ, контактирующая с прокладкой, должна быть без глубоких рисок и каверн. Даже при отсутствии явной деформации, наличие выраженных повреждений, превышающих допустимую шероховатость, требует фрезеровки или шлифовки плоскости.

Подготовка рабочей зоны и инструментов для шлифовки

Перед началом шлифовки головки блока цилиндров необходимо организовать рабочее пространство и подготовить все необходимое оборудование. Наличие чистой, ровной и устойчивой поверхности – одно из ключевых условий точной обработки.

• Рабочий стол или верстак должен быть из металла или толстого дерева, с жесткой фиксацией ГБЦ.
• Поверхность стола следует предварительно выровнять уровнем и застелить листом стекла или металлической плитой, если планируется ручная шлифовка.
• Освещение должно быть ярким и направленным, без теней. Лучше использовать два источника света с разных сторон.
• Температура в помещении должна быть стабильной, без сквозняков, чтобы избежать деформаций металлических деталей при работе.

Необходимые инструменты и материалы зависят от способа шлифовки, но в большинстве случаев потребуется:

1. Шлифовальный абразив (наждачная бумага на тканевой основе зернистостью от P120 до P600, в зависимости от степени износа).
2. Ровная шлифовальная плита или толстое стекло длиной не менее 50 см.
3. Керосин или масло для смазки абразива при мокрой шлифовке.
4. Маркер или краска для проверки плоскости после прохода.
5. Щетка по металлу и очиститель (например, ацетон) для предварительной очистки поверхности.
6. Микрометр, щупы или линейка с допуском не менее 0,05 мм для контроля отклонений.
7. Защитные перчатки, очки и респиратор при работе с пылью и химией.

Перед установкой ГБЦ на поверхность следует тщательно очистить ее от масла, старых прокладок и нагара. Проверка на наличие трещин и деформаций проводится до начала шлифовки. Все прокладки, болты и элементы крепления необходимо убрать, чтобы они не мешали процессу и не повредили абразивный слой.

Проверка поверхности на плоскостность и наличие деформаций

Для оценки плоскостности головки блока используется поверочная линейка длиной не менее 400 мм и щупы толщиной от 0,05 мм. Линейку прикладывают к поверхности в продольном, поперечном и диагональных направлениях. Измерения выполняются на сухой, очищенной от нагара и остатков прокладки поверхности.

Допустимое отклонение от плоскости для алюминиевых головок не должно превышать 0,05 мм по длине всей поверхности. Для чугунных – до 0,1 мм. Если щуп толщиной 0,1 мм свободно проходит под линейкой в нескольких точках, требуется шлифовка.

Для проверки локальных деформаций и прогибов используют метод с нанесением масляной плёнки: при плотном прилегании линейки масляная плёнка будет выдавлена, а в зонах прогибов останется. Также можно применять световой просвет – при достаточной освещённости щели визуально заметны.

Если головка блока имела перегрев, важно проверить не только общую плоскость, но и зону между цилиндрами и область клапанных седел. Здесь чаще всего возникают локальные коробления. Для диагностики применяют как линейку, так и шлифовальный камень с равномерным прижимом – по отпечатку можно судить о наличии неровностей.

При обнаружении деформаций превышающих допуски, дальнейшая эксплуатация без шлифовки может привести к прогоранию прокладки и потере компрессии. Поэтому перед сборкой блока необходимо устранить все отклонения.

Выбор абразивного материала для шлифовки вручную

Для ручной шлифовки головки блока цилиндров применяются абразивы, обеспечивающие достаточную зернистость без риска повреждения поверхности. Наиболее подходящий вариант – наждачная бумага на водостойкой основе с зернистостью от P180 до P600. Стартуют с P180–P240 для удаления грубых неровностей, затем переходят к P400–P600 для финишной обработки.

Наждачная бумага должна быть наклеена на идеально ровную плоскость – стекло, металлическую плиту или гранитную плиту, что позволяет сохранить геометрию поверхности. Использование абразива вручную «на весу» недопустимо: это приведет к искажению поверхности и ухудшению прилегания головки к блоку.

При работе желательно смачивать абразив водой, чтобы уменьшить перегрев и снизить забивание бумаги частицами алюминия. Бумагу необходимо менять по мере износа: затупившийся абразив теряет эффективность и может повредить поверхность. Важно использовать продукцию проверенных производителей (например, 3M или Mirka), поскольку дешевые аналоги быстро изнашиваются и дают нестабильный результат.

Не следует использовать крупнозернистые абразивы (ниже P180) – они оставляют глубокие риски, которые сложно убрать вручную. Также не подходят металлические щетки, наждачные губки и шлифовальные губки без точного указания зернистости – они не обеспечивают контролируемый съём материала.

Порядок шлифовки ГБЦ на стекле с наждачной бумагой

Для ручной шлифовки используется ровное толстое стекло (не менее 8 мм) длиной не менее 600 мм и шириной от 300 мм. Оно укладывается на устойчивую плоскую поверхность, исключающую прогибы. Поверх стекла наклеивается лист наждачной бумаги, зернистость которой подбирается в зависимости от степени неровностей. Для стартовой обработки используется Р120–Р180, затем переходят на Р240–Р320.

Перед началом работ поверхность головки блока тщательно очищается от остатков прокладки, нагара и масла. Для обеспечения равномерного давления ГБЦ удерживается двумя руками, равномерно перемещается по наждачной бумаге восьмеркообразными или круговыми движениями. Нельзя давить на одну сторону – это приводит к снятию металла неравномерно.

Через каждые 10–15 проходов наждачная бумага увлажняется мыльной водой. Это снижает забивание абразива и повышает точность. После каждого этапа проверяется рисунок съёма металла – он должен быть равномерным по всей поверхности. При появлении блестящих пятен по краям или в центре процесс продолжается до их устранения.

Если требуется значительное снятие металла, сначала применяется более грубое зерно, но обязательно с постепенным переходом к более мелкому. Завершающий этап проводится на Р320–Р400 для выравнивания рисок и улучшения состояния поверхности.

В процессе контролируется плоскостность при помощи металлической линейки и щупа на зазоры в разных направлениях. Допустимое отклонение – не более 0,05 мм. После окончания шлифовки головка блока промывается, продувается сжатым воздухом и сушится.

Контроль равномерности съёма материала в процессе работы

Для обеспечения равномерного съёма материала необходимо регулярно проверять толщину рабочей поверхности головки блока цилиндров. Используйте толщиномеры или микрометры с точностью до 0,01 мм. Измерения проводятся в нескольких точках: по центру, ближе к краям и около масляных каналов.

Съём материала следует выполнять малыми проходами – не более 0,05 мм за один цикл. После каждого прохода поверхность тщательно очищается от абразивной пыли и проверяется заново. Разница в толщине между контрольными точками не должна превышать 0,02 мм.

При ручной шлифовке на стекле с наждачной бумагой движения должны быть перекрёстными, равномерно распределёнными по всей площади, чтобы избежать локальных перепадов. Регулярно меняйте наждачную бумагу при ухудшении абразивных свойств, чтобы сохранять стабильность съёма.

Для ускорения контроля можно использовать штангенциркуль с глубиномером для проверки уровня износа. Обязательно фиксируйте результаты замеров и сравнивайте с заводскими допусками на плоскостность и толщину.

Если допускается отклонение более 0,03 мм, следует скорректировать технологию шлифовки: уменьшить давление или изменить направление движений. Несоблюдение контроля приводит к деформации и нарушению герметичности при сборке.

Очистка и подготовка головки к установке после шлифовки

После шлифовки головки блока цилиндров поверхность содержит мелкую металлическую пыль и абразивные частицы. Их необходимо удалить, чтобы исключить повреждение прокладки и цилиндров при установке.

Первым этапом промойте головку горячей водой с добавлением неабразивного моющего средства. Используйте щетку с мягкой щетиной для удаления загрязнений из каналов и резьбовых отверстий.

Для удаления металлической пыли и остатков абразива применяйте обезжириватель на спиртовой или ацетоновой основе. Протирайте плоскость и прилегающие поверхности ветошью без ворса, чтобы не оставить волокон.

Проверьте состояние резьбовых отверстий клапанов и крепежных болтов. При необходимости очистите их металлической щеткой или резьбонарезным инструментом, чтобы обеспечить надежную затяжку.

Осмотрите поверхность головки на предмет микротрещин и дефектов. Для этого используйте магнитный или красочный контроль, особенно в зонах между клапанами и камерой сгорания.

Перед установкой высушите головку, избегая попадания влаги в масляные и охлаждающие каналы. Рекомендуется прогреть головку до комнатной температуры, чтобы исключить конденсацию.

Нанесите тонкий слой моторного масла на уплотнительные поверхности клапанов и направляющие втулки. Это обеспечит защиту при первом запуске двигателя.

Тщательно проверьте плоскость сопряжения с блоком на отсутствие посторонних частиц и загрязнений, которые могут вызвать неплотность прилегания прокладки.

После всех процедур головка готова к установке с соблюдением рекомендованного момента затяжки болтов и последовательности крепления, чтобы избежать деформаций.

Типичные ошибки при шлифовке и как их избежать

Неправильный выбор абразивного материала ведёт к неравномерному съёму металла и повреждениям поверхности. Для ручной шлифовки рекомендуется использовать наждачную бумагу зернистостью от 120 до 320, постепенно уменьшая зерно.

Отсутствие контроля плоскостности приводит к искривлениям и деформациям, что снижает эффективность работы двигателя. Необходимо регулярно проверять поверхность линейкой с уровнем или щупом после каждого этапа съёма металла.

Слишком сильное давление при шлифовке вызывает вырывы металла и увеличивает износ инструмента. Следует распределять усилие равномерно, избегая концентрированных точек нагрузки.

Шлифовка без постоянного смывания абразивной пыли способствует появлению царапин и потертостей. Используйте воду или специальный раствор для охлаждения и удаления загрязнений в процессе работы.

Неравномерное перемещение инструмента по поверхности вызывает волны и неровности. Работайте плавными, перекрывающимися движениями, соблюдая направление, перпендикулярное основным канавкам.

• Перед шлифовкой тщательно очистите головку от масла и грязи.
• Обязательно замерьте толщину головки до и после обработки, чтобы не превысить допустимый предел.
• Используйте ровную рабочую поверхность – стекло или ровную плиту для контроля.
• Планируйте шлифовку с учётом необходимости последующего ремонта клапанов и замены прокладки.

Следование этим рекомендациям позволяет избежать дефектов и продлить срок службы двигателя после ремонта.

Вопрос-ответ:

Какие инструменты нужны для самостоятельной шлифовки головки блока цилиндров?

Для шлифовки головки блока цилиндров вручную потребуется наждачная бумага с разной зернистостью (обычно от 120 до 600), плоская и ровная поверхность для опоры (например, стекло или металлическая плита), а также контрольные инструменты — щупы и линейки для проверки плоскостности. Дополнительно полезны спирт или бензин для очистки поверхности, чтобы удалить загрязнения перед и после работы.

Как определить, что головку блока цилиндров нужно шлифовать?

Главным признаком необходимости шлифовки является деформация или искривление плоскости прилегания головки к блоку цилиндров. Проверяют это с помощью уровня или прямой линейки с щупами, измеряя зазоры. Если неровности превышают заводские допуски, стоит устранить их шлифовкой. Также причиной может быть повреждение поверхности из-за перегрева, трещины, или некачественного ремонта, вызывающие нарушение герметичности прокладки.

Какие ошибки часто допускают при самостоятельной шлифовке головки и как их избежать?

Частые ошибки — неравномерный съём материала, слишком глубокая обработка, отсутствие контроля плоскостности в процессе. Чтобы избежать, нужно регулярно проверять равномерность съёма, не снимать слишком много слоя (обычно не более 0,3–0,5 мм), использовать ровную опорную поверхность и менять наждачную бумагу на более мелкозернистую для финишной обработки. Важно тщательно очищать головку после каждой стадии.

Какой порядок действий при шлифовке головки блока цилиндров вручную на стекле?

Сначала поверхность тщательно очищают от масла, грязи и нагара. Затем закрепляют наждачную бумагу на стекле, выбирая зернистость 120 или 180. Начинают шлифовать, двигая головку круговыми или прямолинейными движениями, равномерно распределяя усилие. После снятия грубого слоя переходят на наждачку с меньшим зерном, например, 400 или 600. В процессе регулярно проверяют плоскость и не допускают пересушивания или перегрева поверхности.

Как правильно подготовить головку к установке после шлифовки?

После шлифовки поверхность необходимо тщательно очистить от абразивных частиц и загрязнений с помощью растворителя, например, бензина или спирта. Проверяют отсутствие царапин и равномерность плоскости. Затем осматривают седла клапанов и направляющие, при необходимости проводят их реставрацию. Наконец, устанавливают новую прокладку и осторожно закрепляют головку с соблюдением последовательности и момента затяжки болтов, чтобы избежать деформаций.
