Магнетрон – это высокочастотный генератор, отвечающий за выработку микроволнового излучения. Его подключение требует точного соблюдения электрических и конструктивных параметров. Несоблюдение порядка подключения может привести к пробою трансформатора, выходу из строя диодов, перегреву магнетрона или поражению электрическим током.
Дополнительно требуется обеспечить надёжный контакт с теплоотводом. Между основанием магнетрона и радиаторной пластиной должен быть нанесён тонкий слой теплопроводящей пасты. Недостаточное охлаждение ускоряет деградацию катода и ведёт к перегреву. Закрепление выполняется винтами с соответствующим моментом затяжки – чрезмерное усилие может повредить керамические изоляторы.
После подключения всех элементов необходимо визуально проверить отсутствие замыканий, ослабленных контактов и обугленных проводов. Первичное включение рекомендуется проводить через ЛАТР или с использованием последовательно включённой лампы накаливания, чтобы исключить резкие пусковые токи и выявить скрытые неисправности.
Как безопасно снять кожух микроволновки перед подключением магнетрона
Перед началом работ необходимо полностью обесточить микроволновку. Для этого выньте вилку из розетки и убедитесь, что устройство не подключено к сети. Нельзя полагаться только на выключение кнопкой – внутри сохраняется опасное напряжение, особенно на высоковольтном конденсаторе.
Снятие кожуха проводится в такой последовательности:
- Переведите микроволновку на устойчивую горизонтальную поверхность с хорошим доступом к задней и боковым стенкам.
- Удалите все крепёжные винты по периметру задней панели. Обычно их 6–10 штук, и они держат весь металлический кожух. Используйте крестовую отвертку подходящего размера.
- Плавно сдвиньте кожух назад, затем поднимите вверх. Не применяйте силу – если корпус не снимается, проверьте, не остались ли винты.
- После снятия крышки не касайтесь открытых узлов. Конденсатор, трансформатор и магнетрон остаются под остаточным напряжением даже после разрядки. Все манипуляции проводите только после проверки мультиметром.
Наденьте защитные очки и обеспечьте заземление корпуса микроволновки при работе. Не допускайте присутствия воды или влаги на рабочем месте. Все инструменты должны быть с изолированными ручками, не допускайте падения металлических предметов внутрь корпуса.
Если кожух деформирован или покрыт ржавчиной, его замена должна быть выполнена до повторной сборки, так как он участвует в экранировании СВЧ-излучения. Повреждённый корпус может привести к утечке радиоволн за пределы устройства.
Где находится магнетрон и как получить к нему доступ
Магнетрон установлен внутри корпуса микроволновой печи, обычно с правой стороны, за металлическим кожухом. Он крепится к волноводу, через который передаются СВЧ-колебания в камеру. Для доступа потребуется частичная разборка устройства с соблюдением мер предосторожности.
- Отключите микроволновку от сети и подождите не менее 30 минут – высоковольтный конденсатор может сохранять заряд.
- Снимите наружный металлический кожух, открутив винты по заднему и боковым краям корпуса. Используйте крестовую отвертку средней длины.
- Отложите кожух в сторону, не касаясь внутренних компонентов руками без заземления – особенно трансформатора и конденсатора.
- Магнетрон будет располагаться рядом с большим трансформатором, обычно выше него. Он имеет массивный алюминиевый радиатор и две керамические ножки, подведенные к высоковольтным проводам.
Важно не повредить волновод и не касаться антенны магнетрона – она уязвима к механическим воздействиям. При повторной установке обеспечьте плотный контакт фланца с уплотнительной пластиной волновода.
Как определить модель магнетрона и подобрать совместимую замену

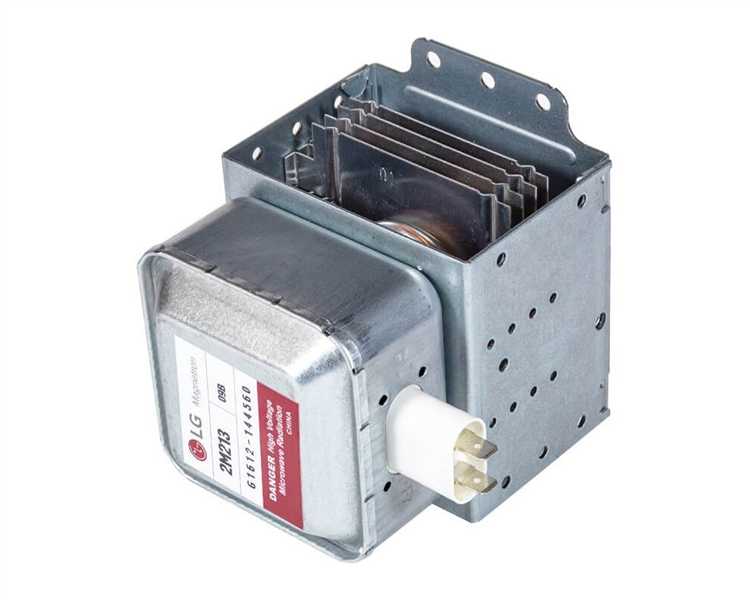

Маркировка магнетрона указывается на корпусе металлической части, чаще всего на наклейке или выгравирована лазером. Обозначение включает буквенно-цифровой код, например 2M261-M32 или OM75P(31). Этот код – ключ к подбору замены.
При выборе аналога важно сопоставить следующие параметры:
1. Выходная мощность: должна соответствовать штатной (обычно от 800 до 1000 Вт для бытовых СВЧ).
2. Напряжение питания накала: стандартное значение – 3,3 В, но у некоторых моделей может отличаться.
3. Совместимость с высоковольтным трансформатором: важно, чтобы ножки совпадали по длине, форме и расположению относительно корпуса.
Если оригинальная модель снята с производства, можно подобрать аналог, ориентируясь на параметры и крепление. Например, магнетроны 2M214, 2M218 и 2M261 в некоторых случаях взаимозаменяемы, но требуется уточнение по высоте фланца и длине ножек. Использование несовместимой модели может привести к перегреву, пробою магнетрона или выходу из строя трансформатора.
Проверку совместимости лучше подтвердить по техническому паспорту устройства или сравнить старый и предполагаемый магнетрон визуально. Также полезно использовать каталоги производителей, где указаны модели-аналоги и рекомендации по замене.
Как отключить и проверить высоковольтный конденсатор перед работой
Высоковольтный конденсатор в микроволновке может сохранять заряд даже после отключения прибора от сети. Наличие остаточного напряжения представляет опасность для жизни, поэтому перед любыми действиями с магнетроном необходимо полностью разрядить конденсатор.
Шаг 1: Отключение от сети
Перед разборкой убедитесь, что микроволновка отключена от электропитания. Выньте вилку из розетки и подождите не менее 1–2 минут для самопроизвольной частичной разрядки компонентов.
Шаг 2: Доступ к конденсатору
Шаг 3: Разрядка
Шаг 4: Проверка мультиметром
Шаг 5: Проверка утечек
Только после полной разрядки и проверки можно приступать к работе с магнетроном. Игнорирование этих действий может привести к серьёзным травмам.
Как правильно подключить контакты питания магнетрона
После подключения необходимо проверить прочность крепления клемм, отсутствие люфта и следов перегрева. Завершающий этап – визуальный контроль всего участка цепи, включая точки пайки на печатной плате, если она задействована в конструкции.
Нужно ли устанавливать тепловой предохранитель и как это сделать
Тепловой предохранитель необходим для защиты магнетрона от перегрева и предотвращения возможного возгорания. Большинство современных магнетронов комплектуются встроенным тепловым предохранителем, но при замене или ремонте микроволновки стоит проверить его работоспособность и при отсутствии – установить внешний.
Типичный тепловой предохранитель срабатывает при температуре около 110–130 °C, что соответствует критическому уровню нагрева корпуса магнетрона. Установка предохранителя должна обеспечивать надежный контакт с корпусом магнетрона для правильного измерения температуры.
Последовательность установки теплового предохранителя:
1. Отключить микроволновку от сети и разрядить конденсатор.
2. Найти место крепления предохранителя на корпусе магнетрона или рядом с ним. Если штатного предохранителя нет, закрепить внешний на металлической части корпуса, максимально близко к магнетрону.
4. Закрепить контакты предохранителя с помощью клемм или пайки, обеспечив плотный контакт и изоляцию.
5. Проверить целостность предохранителя мультиметром перед установкой и после монтажа.
Важно: использование предохранителя другого номинала или неправильное подключение снижают уровень защиты и могут привести к выходу магнетрона из строя или пожару.
Как проверить работу магнетрона после подключения
Перед включением микроволновки убедитесь, что все соединения надежно зафиксированы, а корпус установлен правильно. Для проверки работы магнетрона используйте пустую емкость с водой объемом 200–300 мл.
Запустите устройство на минимальное время – 15–30 секунд. Если магнетрон исправен, вода начнет нагреваться и появится характерный гул, связанный с работой высоковольтного трансформатора и самого магнетрона.
При отсутствии нагрева и звуковых проявлений необходимо отключить питание и проверить целостность предохранителей и соединений. Важно соблюдать меры предосторожности: не открывайте дверцу во время работы, чтобы избежать воздействия микроволн.
Для дополнительной проверки используйте мультиметр в режиме измерения сопротивления. Измерьте сопротивление между катодом и корпусом магнетрона – нормальные показатели составляют от 3 до 20 Ом. Значения значительно выше или равные нулю указывают на повреждение.
Если есть сомнения в работе, рекомендуется проверить магнетрон на другом совместимом устройстве или обратиться к специалисту для замены детали.
Какие признаки указывают на ошибку при подключении магнетрона
Если микроволновка не нагревает пищу при работающем двигателе вентилятора и поворотного стола, вероятна ошибка в подключении магнетрона.

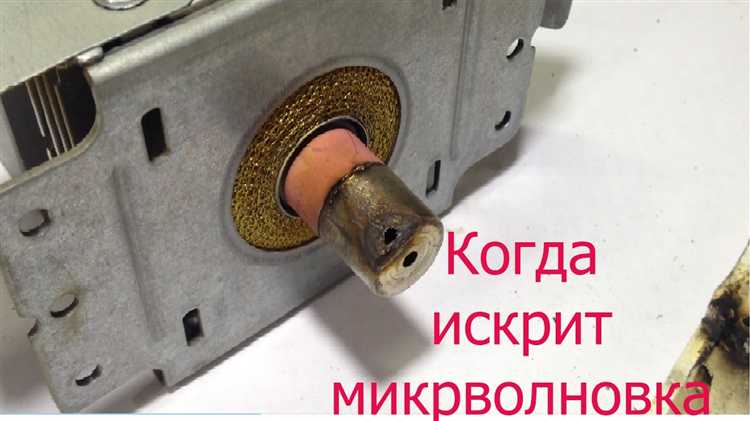

Появление искр или запаха гари в зоне магнетрона свидетельствует о неправильном контакте или повреждении изоляции проводов.
Если предохранитель или тепловой предохранитель срабатывают сразу после включения, это признак короткого замыкания или неправильной полярности подключения.
Постоянное срабатывание автоматического выключателя на корпусе микроволновки сигнализирует о нарушении электрической цепи или неправильном подключении к земле.
Появление сильного шума в зоне магнетрона без нагрева – частая ошибка в контактах или неисправность самого магнетрона, связанная с неправильным подключением.
При визуальном осмотре отсутствие плотного прилегания контактов или повреждения клемм часто свидетельствует о некорректной установке.
Регулярные отключения микроволновки по таймеру без нагрева могут быть вызваны неверной разводкой цепей управления магнетроном.
Вопрос-ответ:
Какие инструменты и меры предосторожности нужны для подключения магнетрона?
Для работы с магнетроном обязательно нужен мультиметр, изолирующие перчатки и отвертки подходящего размера. Перед началом работы нужно отключить микроволновку от сети и разрядить высоковольтный конденсатор, чтобы избежать удара током. Также полезно иметь антикоррозийную смазку для контактов и изоленту для дополнительной изоляции проводов.
Как определить правильное расположение контактов при подключении магнетрона?
Магнетрон обычно имеет два основных контакта: высоковольтный и низковольтный (или общий). Высоковольтный подключается через высоковольтный трансформатор и конденсатор, а общий – к корпусу или через отдельный контакт. Обычно возле контактов есть маркировка или цветовая кодировка проводов. Если маркировки нет, лучше свериться с технической документацией конкретной модели микроволновки или магнетрона, чтобы избежать неправильного подключения.
Что происходит, если неправильно подключить магнетрон к питанию?
Неверное подключение может привести к нескольким проблемам. Магнетрон не будет работать или работать нестабильно, микроволновка может отключаться по защите. В худшем случае произойдет повреждение магнетрона, высоковольтного трансформатора или других компонентов. Это может создать опасность возгорания или поражения электрическим током, поэтому важно проверять правильность подключения до включения устройства.
Как проверить работоспособность магнетрона после подключения?
После подключения нужно подать питание на микроволновку и проверить нагрев пищи или воды в течение короткого времени. Если магнетрон исправен, через несколько секунд начнётся нагрев. Для более точной проверки можно использовать специальный измеритель мощности микроволн или измерять ток, потребляемый магнетроном. Если нагрева нет, а ток в норме, возможно, повреждён сам магнетрон или есть проблемы с цепью управления.
Можно ли самостоятельно заменить магнетрон в микроволновке без опыта работы с высоковольтным оборудованием?
Замена магнетрона требует аккуратности и знания особенностей работы с высоковольтным оборудованием. Без опыта есть риск получить серьёзный удар током или повредить устройство. Если уверенности нет, лучше доверить эту задачу специалисту. При самостоятельной замене обязательно нужно соблюдать меры безопасности: отключать питание, разряжать конденсатор, использовать изолирующие инструменты и соблюдать порядок подключения.
