Как поставить манжету на суппорте

Замена или установка манжеты на тормозном суппорте необходима при утечке тормозной жидкости, появлении грязи внутри цилиндра или после демонтажа суппорта для капитального ремонта. Повреждённая манжета теряет эластичность и герметичность, что может привести к выходу из строя поршня, а также к снижению эффективности торможения.

Работы начинаются с извлечения суппорта с автомобиля. Перед снятием необходимо отсоединить тормозной шланг, предварительно перекрыв подачу тормозной жидкости. После демонтажа суппорта следует аккуратно извлечь поршень. Для этого можно использовать сжатый воздух, подаваемый через штуцер – давление должно быть дозированным, чтобы избежать выброса поршня с повреждением. Поверхность поршня проверяется на наличие задиров и ржавчины, при наличии дефектов он подлежит замене.

Старая манжета удаляется пластиковым крючком или деревянной палочкой, исключая контакт с металлическими предметами, которые могут повредить посадочное гнездо. Новая манжета перед установкой обрабатывается специальной тормозной смазкой, совместимой с резиновыми элементами и тормозной жидкостью DOT 3/4/5.1. Установка выполняется с точным совпадением манжеты с канавкой в цилиндре, после чего поршень аккуратно вводится с равномерным усилием до упора.

После сборки суппорт промывается изопропиловым спиртом или чистой тормозной жидкостью, затем устанавливается на место и подключается к тормозной магистрали. Система прокачивается до полного удаления воздуха. При правильно выполненной установке манжеты суппорт должен работать плавно, без заеданий и утечек жидкости под давлением.

Как подобрать подходящую манжету по типу суппорта

Перед подбором манжеты необходимо точно определить тип тормозного суппорта: фиксированный (fixed), плавающий (floating) или оппозитный (opposed piston). У каждого из них различная конструкция и размеры рабочих цилиндров, что напрямую влияет на совместимость уплотнительных элементов.

Для плавающих суппортов, чаще всего устанавливаемых на легковых автомобилях, применяются манжеты с кольцевым профилем, рассчитанные на движение одного поршня. Важно учитывать внутренний диаметр поршня и глубину посадочного паза в корпусе суппорта – эти параметры необходимо сверить с техническими данными в каталоге производителя.

Фиксированные суппорты, особенно двух- или четырёхпоршневые, требуют установки манжет строго определённой формы с точным соответствием по осевым размерам. В таких случаях рекомендуется использовать оригинальные ремонтные комплекты, где каждая манжета соответствует конкретной модели суппорта.

Если суппорт выполнен по оппозитной схеме, с поршнями с обеих сторон диска, манжеты подбираются с учётом давления в контуре и температуры эксплуатации. Лучше отдавать предпочтение изделиям из EPDM с термостойкостью не менее 150 °C и стойкостью к агрессивным средам (DOT 4, DOT 5.1).

Каталожный номер детали лучше определять по VIN-коду автомобиля или по маркировке суппорта (на литом корпусе), чтобы исключить установку несовместимых компонентов. Использование универсальных манжет без точных замеров часто приводит к утечкам и потере давления в контуре.

Перед покупкой следует проверить, чтобы в комплекте с манжетами присутствовали пыльники и направляющие втулки, соответствующие конструкции конкретного суппорта. Полноценная герметизация обеспечивается только при совместной установке всех уплотнительных элементов.

Необходимые инструменты и материалы для замены манжеты

Для демонтажа и установки новой манжеты потребуется специализированный инструмент, обеспечивающий точность и предотвращающий повреждение деталей суппорта. Обязателен торцевой ключ на 13 или 14 мм в зависимости от конструкции крепления суппорта. Для откручивания направляющих чаще всего используют шестигранник на 7 мм или звездочку Torx.

Поршень извлекается с помощью пневматического выталкивателя или вручную с использованием плоскогубцев с изогнутыми губками, но при этом необходимо исключить контакт с рабочей поверхностью поршня. В некоторых случаях может понадобиться компрессор с пистолетом продувки для быстрого извлечения поршня из цилиндра.

Для установки новой манжеты требуется пластиковая монтажная лопатка или тонкая деревянная палочка, исключающая повреждение резиновых кромок. Металлические предметы применять запрещено. Также необходима щётка из латуни или нейлона для очистки внутренней поверхности цилиндра от налёта и старой смазки.

Из расходных материалов требуется новая манжета, пыльник, стопорное кольцо (при наличии), оригинальная или совместимая термостойкая тормозная смазка, а также технический спирт или очиститель тормозов для предварительной обработки деталей. Использовать моторное масло или литиевую смазку недопустимо.

Дополнительно следует подготовить чистую ветошь без ворса, перчатки из нитрила, а также ёмкость для сбора вытекшей тормозной жидкости, если поршень будет извлекаться под давлением. Для последующей прокачки системы потребуется тормозная жидкость типа DOT 4 или DOT 5.1 в зависимости от требований производителя автомобиля.

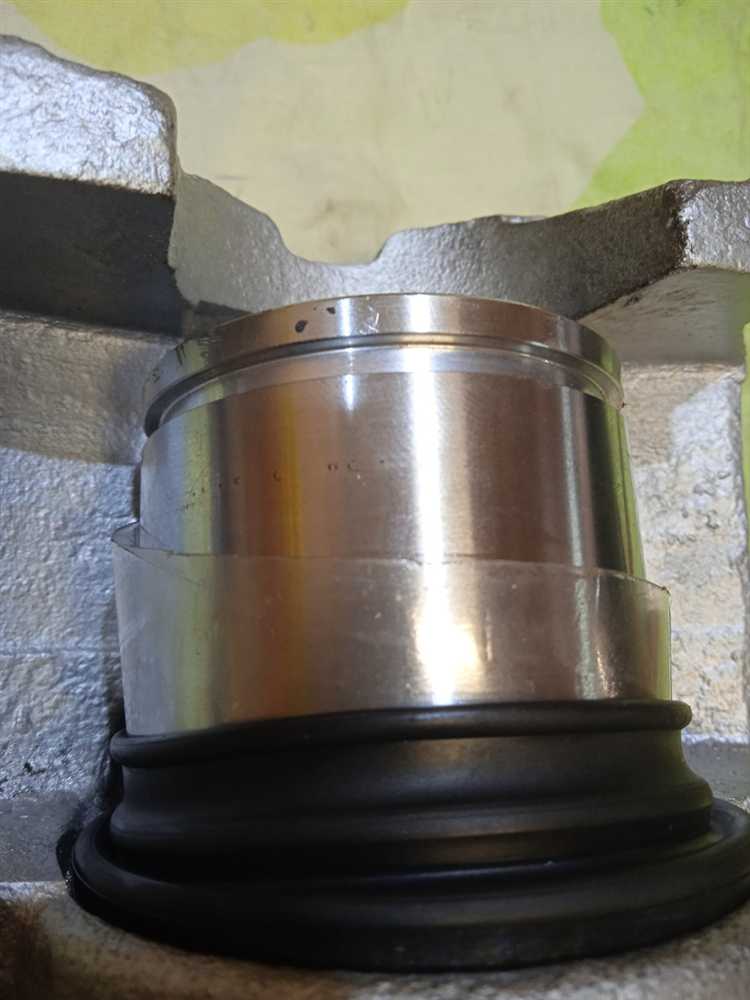

Подготовка тормозного суппорта к установке новой манжеты

Перед установкой новой манжеты необходимо полностью подготовить корпус суппорта, чтобы исключить повреждение уплотнительных элементов и обеспечить герметичность системы.

1. Снимите суппорт с направляющих и демонтируйте поршень, используя сжатый воздух или специальный съемник. Работайте в защитных очках, направляя воздух через отверстие под тормозной шланг.
2. Удалите старую манжету и пыльник, используя пластиковую лопатку или тонкую деревянную щепу, чтобы не повредить посадочные канавки.
3. Очистите внутреннюю полость суппорта от остатков старой смазки, грязи и коррозии. Используйте тормозной очиститель на основе изопропанола или ацетона и щетку с нейлоновой щетиной.
4. Тщательно осмотрите посадочные канавки под манжету и пыльник. Если обнаружены задиры, раковины или окислы, аккуратно удалите их при помощи мелкой наждачной бумаги (зернистость 800–1000), избегая снятия металла.
5. Проверьте состояние хромированной поверхности поршня. Если имеются царапины, сколы или следы ржавчины, замените поршень на новый – установка новой манжеты на поврежденный поршень недопустима.
6. После очистки тщательно продуйте суппорт сжатым воздухом, чтобы удалить остатки чистящего средства и абразива. Суппорт должен быть полностью сухим перед установкой новых компонентов.

Подготовленные поверхности необходимо смазать специальной монтажной пастой для тормозных систем, совместимой с резиновыми уплотнителями (например, на основе глицерина или силикона). Это облегчит установку манжеты и предотвратит ее перекручивание.

Очистка посадочного места и поршня перед установкой

Перед установкой новой манжеты необходимо тщательно удалить остатки старой смазки, грязи и отложений с посадочного канала суппорта и поверхности поршня. Использование неагрессивного очистителя тормозов позволит эффективно обезжирить детали без повреждения резины или антикоррозионного покрытия.

Для обработки посадочного места удобно применять щётку с латунным ворсом или пластиковый скребок. Металлические инструменты использовать не рекомендуется из-за риска образования задиров. После механической очистки следует повторно протереть канал чистой безворсовой салфеткой, смоченной в очистителе.

Поверхность поршня должна быть без коррозии, царапин и нагаров. Допустимо применение тонкой абразивной губки для удаления лёгких окислов. В случае наличия глубоких повреждений или следов износа, поршень подлежит замене.

Особое внимание следует уделить канавке под пыльник и уплотнительное кольцо – они должны быть полностью очищены от остатков старой манжеты и загрязнений. Загрязнённые канавки могут привести к неправильной посадке новых элементов и утечке жидкости при эксплуатации.

По завершении очистки все поверхности необходимо осмотреть на наличие посторонних включений. До начала установки новых уплотнений поршень и канал должны быть абсолютно сухими и чистыми.

Порядок установки манжеты внутрь цилиндра суппорта

Перед установкой манжеты необходимо удостовериться, что посадочное кольцевое углубление внутри цилиндра полностью очищено от следов коррозии, старой смазки и фрагментов изношенной манжеты. Рабочая поверхность не должна иметь заусенцев или острых краев.

Сначала нанеси тонкий равномерный слой тормозной силиконовой смазки, совместимой с резиновыми уплотнителями (например, на основе гликоля или силикона, в зависимости от материала манжеты). Смазка облегчает установку и предотвращает закусывание при работе цилиндра.

Захвати манжету пальцами или пластиковым пинцетом – важно избегать контакта с металлическими предметами, чтобы не повредить резину. Манжету следует свернуть в форме восьмерки или полумесяца (в зависимости от конструкции), не растягивая и не перекручивая.

Совмести внутреннюю кромку манжеты с канавкой цилиндра. Плавными движениями начни укладку в кольцевое углубление, двигаясь по окружности. При необходимости используй пластиковую монтажную лопаточку с закругленным концом – важно не надавливать резко и не допускать перекосов.

После укладки проверь правильность установки: манжета должна равномерно прилегать по всей окружности, не выступать наружу и не иметь складок. Контрольную проверку можно выполнить лёгким вращением чистого поршня внутри цилиндра с предварительной смазкой – он должен заходить с равномерным сопротивлением.

Установка пыльника и сборка суппорта после замены манжеты

Перед установкой пыльника необходимо убедиться в отсутствии грязи и остатков старой смазки на посадочном месте. Очистите поверхность с помощью безворсовой тряпки и тормозного очистителя.

Пыльник аккуратно разложите, избегая перекрутов и заломов. Используйте монтажную смазку на силиконовой основе для равномерного нанесения внутри пыльника и на край цилиндра суппорта, чтобы обеспечить герметичное прилегание и избежать повреждений при установке.

Начинайте установку пыльника с его внутреннего края, плавно натягивая по окружности на посадочное место цилиндра. Контролируйте, чтобы пыльник полностью вошел в паз, и не было зазоров, способных пропускать влагу или пыль.

После закрепления пыльника верните поршень в цилиндр суппорта, используя специальный инструмент или оправку, равномерно надавливая без перекосов, чтобы не повредить манжету и пыльник.

Проверьте подвижность поршня – он должен легко двигаться без заеданий. Установите суппорт на место, подключите тормозной шланг и закрепите крепежные элементы с рекомендованным моментом затяжки.

При сборке обязательно проверьте герметичность соединений и проведите прокачку тормозной системы для удаления воздуха, что обеспечит корректную работу тормозов после замены манжеты.

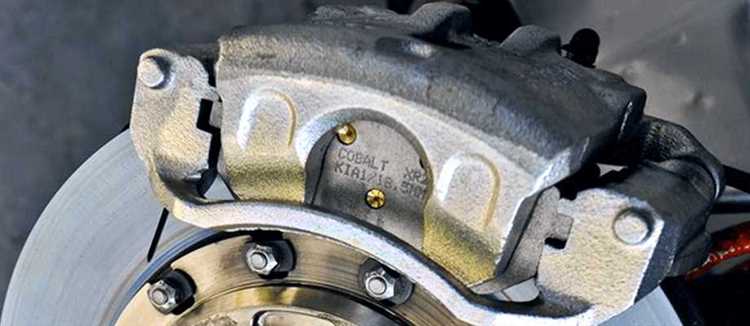

Проверка герметичности и прокачка тормозной системы

После установки манжеты на суппорте обязательна проверка герметичности и прокачка тормозной системы для исключения попадания воздуха и утечек тормозной жидкости.

1. Закройте крышку расширительного бачка тормозной жидкости, чтобы предотвратить попадание грязи и сохранить уровень жидкости.
2. Проверьте визуально и тактильно все соединения суппорта, особенно место установки манжеты, на отсутствие следов подтекания жидкости.
3. При обнаружении подтекания затяните крепежные элементы или замените поврежденные уплотнения.
4. Подключите трубку к штуцеру прокачки суппорта, второй конец опустите в прозрачную емкость с тормозной жидкостью.
5. Откройте штуцер прокачки на 1/4 оборота.
6. Помощник плавно нажимает на педаль тормоза до упора и удерживает её, затем вы открываете штуцер для выхода воздуха и жидкости, после чего закрываете штуцер.
7. Повторяйте цикл нажатия педали и открытия штуцера до появления чистой жидкости без пузырьков воздуха.
8. Контролируйте уровень тормозной жидкости в бачке, подливайте по мере необходимости, чтобы избежать попадания воздуха.
9. Прокачку следует производить поочередно на каждом колесе, начиная с самого удалённого от главного цилиндра суппорта.
10. После прокачки убедитесь в плотности педали тормоза: ход должен быть коротким, без провалов и резкого проваливания.

Если педаль проваливается или ощущается «мягкость», проверьте целостность манжеты и повторите процедуру прокачки.

Вопрос-ответ:

Как правильно подготовить тормозной суппорт перед установкой новой манжеты?

Перед установкой манжеты необходимо тщательно очистить посадочное место цилиндра и сам поршень от грязи, старого уплотнителя и коррозии. Для этого применяют специальные очистители или тормозную жидкость. Важно проверить поверхность на отсутствие механических повреждений и заусенцев, чтобы новая манжета плотно прилегала и не повредилась при монтаже.

Какие ошибки чаще всего допускают при установке манжеты в суппорт и как их избежать?

Одной из распространённых ошибок является неправильное расположение манжеты, из-за чего она перекручивается или повреждается при посадке. Также часто пренебрегают смазкой уплотнителя, что приводит к преждевременному износу. Чтобы избежать проблем, нужно аккуратно установить манжету с ровным натягом, предварительно смазав её тормозной жидкостью или специальной смазкой, не допуская попадания пыли и грязи.

Нужно ли прокачивать тормозную систему после замены манжеты на суппорте и почему?

Да, после установки новой манжеты следует прокачать тормозную систему. Это необходимо для удаления воздуха, который мог попасть внутрь при разборке суппорта или замене уплотнителя. Воздушные пузырьки снижают эффективность торможения и создают опасность при эксплуатации автомобиля. Прокачка обеспечивает плотный контакт тормозной жидкости и восстановление нормального давления в системе.

Как подобрать манжету по размеру и типу суппорта, чтобы избежать проблем при установке?

Манжета должна точно соответствовать внутреннему диаметру цилиндра суппорта и конструкции поршня. Для выбора правильного варианта стоит ориентироваться на номер детали, указанный производителем автомобиля или суппорта, либо использовать оригинальные запчасти. Также можно сверить размеры и профиль уплотнителя с теми, что были установлены ранее, учитывая особенности конкретной модели тормозной системы.

Какие признаки указывают на необходимость замены манжеты в тормозном суппорте?

Основными признаками являются подтекание тормозной жидкости в районе суппорта, снижение эффективности торможения, повышенный ход педали тормоза и появление посторонних звуков при нажатии. Иногда можно заметить коррозию или механические повреждения на манжете при визуальном осмотре после снятия суппорта. Своевременная замена уплотнителя предотвращает более серьёзные поломки и обеспечивает безопасность движения.

Как правильно подготовить тормозной суппорт перед установкой новой манжеты?

Подготовка тормозного суппорта начинается с демонтажа старой манжеты и тщательной очистки посадочного места от загрязнений и остатков резины. Поверхности необходимо обработать специальным очистителем, чтобы убрать масло, пыль и ржавчину. Затем внимательно осмотрите цилиндр суппорта и поршень на наличие повреждений, задиров или коррозии — в случае обнаружения дефектов потребуется их устранение или замена компонентов. Перед установкой манжеты рекомендуется смазать ее и внутреннюю поверхность цилиндра тормозной жидкостью или специальной смазкой, подходящей для резиновых уплотнений. Это позволит манжете легче встать на место и предотвратит повреждения при сборке.
