Соединение обмоток электродвигателя треугольником применяется для обеспечения равномерного распределения тока и увеличения крутящего момента. Такой метод подключения позволяет получить на каждой обмотке напряжение, равное линейному напряжению сети, что повышает мощность и эффективность работы двигателя.
Основные способы соединения включают прямое последовательное подключение концов обмоток в цепь, образующую треугольник. При этом каждая обмотка соединяется с двумя другими, образуя замкнутый контур, что обеспечивает трехфазное питание с необходимой фазировкой.
Правильное выполнение соединения требует соблюдения полярности и контроля сопротивлений каждой обмотки, чтобы избежать дисбаланса и перегрузок. Использование специализированных соединительных клемм и проверка параметров перед запуском гарантируют надежность и долговечность электродвигателя.
Особенности конструкции обмоток для соединения треугольником
Обмотки, предназначенные для соединения треугольником, изготавливаются с учетом необходимости обеспечения равномерного распределения тока по каждой фазе. Для этого витки каждой фазной обмотки равны по длине и числу, что минимизирует асимметрию магнитного поля и уменьшает потери энергии.
Концы обмоток фаз формируются таким образом, чтобы можно было последовательно соединить их по схеме треугольника: конец первой фазы соединяется с началом второй, второй с третьей, а третий с первой. Важным требованием является точное маркирование и изоляция этих концов для предотвращения коротких замыканий и ошибок при подключении.
Конструктивно обмоточные провода выбираются с сечением, соответствующим расчетному току нагрузки при работе в треугольнике. Обычно сечение меньше, чем при соединении «звездой», так как при соединении треугольником ток в каждой обмотке выше на √3 раз. Это требует использования проводов с повышенной термостойкостью и изоляцией, выдерживающей повышенные нагрузки.
Кроме того, для обеспечения устойчивой работы при повышенных токах, конструкция обмоток предусматривает более надежное крепление и распределение обмоточного материала, что снижает вибрации и механический износ. Часто используется двухслойное размещение витков с контролируемым зазором для улучшения теплоотвода.
Рекомендуется использовать обмотки с минимальным перекрестом фазных проводов, чтобы уменьшить взаимные индуктивные воздействия, что положительно сказывается на стабильности работы двигателя и снижает пусковые токи.
Пошаговая инструкция выполнения соединения треугольником
3. Разместите обмотки в соответствии с фазировкой: соединение будет выполняться так, что конец первой обмотки соединяется с началом второй, конец второй – с началом третьей, а конец третьей – с началом первой.
5. Для выполнения соединений используйте пайку, сварку или затяжку болтовых клемм с контролем надежности контакта. Не допускайте ослабления или коррозии соединений.
7. Проверьте целостность и изоляцию каждой обмотки мультиметром или мегомметром, чтобы исключить короткие замыкания и обрывы.
8. Убедитесь, что сопротивления между вершинами треугольника примерно одинаковы – это подтверждает правильность соединения и равномерность фаз.
9. Зафиксируйте и изолируйте все соединения с помощью клеммных колодок, термоусадочных трубок или изоляционной ленты.
10. Выполните пробный запуск двигателя с контролем пускового тока и температуры, чтобы подтвердить корректность подключения и отсутствие перегрузок.
Технические требования к качеству соединений при треугольнике
Соединения обмоток электродвигателя в схеме треугольника должны обеспечивать минимальное электрическое сопротивление и надежный механический контакт для устойчивой работы и длительного срока службы.
- Плотность контакта: места соединений должны иметь плотный контакт без зазоров и окислений, исключающих искрение и перегрев.
- Материал соединительных элементов: применяются медные или медно-латунные соединительные полосы, обладающие высокой электропроводностью и коррозионной стойкостью.
- Сопротивление соединения: суммарное сопротивление каждого соединения не должно превышать 0,1 мОм, что минимизирует потери мощности и нагрев.
- Изоляция: после формирования соединений обязательна надежная изоляция для предотвращения коротких замыканий и воздействия внешних факторов.
- Механическая прочность: соединения должны выдерживать вибрационные и термические нагрузки без ослабления или разрушения контактов.
Рекомендуется применять специализированные обжимные инструменты или пайку для обеспечения долговечности контактов. Контроль качества соединений проводится измерением сопротивления и визуальным осмотром на отсутствие дефектов.

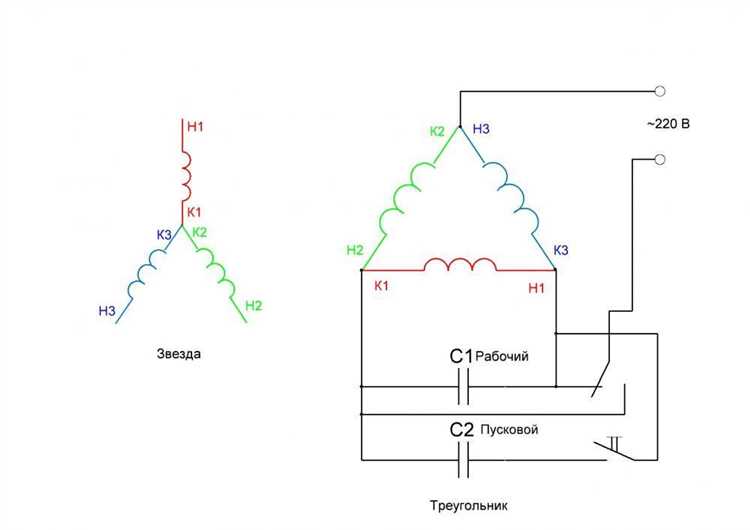

Проверка правильности и безопасности соединения треугольником
Используйте омметр для измерения сопротивления между точками соединения. Все три измерения между соседними узлами должны иметь одинаковое значение, отличающееся не более чем на 5%. Значительное расхождение указывает на неправильное соединение или повреждение обмоток.
После механической проверки надежности контактов и затяжки болтов проводится визуальный контроль качества пайки и сварки соединений. Отсутствие трещин, следов перегрева и механических повреждений гарантирует стабильность контакта.
Перед запуском измерьте напряжение на каждом узле треугольника при холостом ходе и номинальной нагрузке. Допустимое отклонение не должно превышать 2% от расчетных значений, иначе возможна несимметрия фаз и повышенный ток.
При эксплуатации двигателей с защитой необходимо проверить срабатывание предохранителей и автоматов на короткое замыкание, а также корректность настройки тепловой защиты по номинальному току.
Резюмируя, проверка правильности и безопасности соединения треугольником базируется на контроле сопротивлений, изоляции, надежности контактов и параметров напряжения, что предотвращает аварийные ситуации и продлевает срок службы оборудования.
Распространённые ошибки при соединении обмоток треугольником и их устранение
Неверное определение начала и конца фазных обмоток приводит к нарушению правильного направления токов, что вызывает увеличение вибрации и перегрев. Для устранения – применяют метод фазировки с помощью измерения сопротивления и индикаторной лампы.
Использование проводов с сечением, не соответствующим номиналу обмоток, провоцирует перегрев и повреждение изоляции. Необходимо сверять сечение проводников по паспортным данным и заменять при необходимости.
Отсутствие или неверное подключение защитного заземления повышает риск электрического удара и выхода двигателя из строя. Следует строго соблюдать требования ПУЭ и подсоединять защитный проводник к корпусу и клеммам.
| Ошибка | Причина | Устранение |
|---|---|---|
| Неправильная фазировка | Перепутаны начала и концы обмоток | Измерение сопротивления, корректировка подключения |
| Ослабленные соединения | Недостаточное обжатие, плохой контакт | Использование подходящих клемм, проверка затяжки |
| Перекрестное подключение | Перепроверка схемы, правильное подключение | |
| Несоответствие сечения проводов | Использование проводников меньшего диаметра | Подбор согласно техническим требованиям |
| Отсутствие заземления | Пренебрежение нормами безопасности | Подключение защитного проводника |
| Длинные и рыхлые соединения | Неправильная укладка проводов | Сокращение длины, компактная укладка |
Использование соединения треугольником для изменения параметров двигателя
Соединение обмоток электродвигателя треугольником позволяет существенно влиять на электрические и эксплуатационные характеристики машины. При этом изменяются напряжение, ток и мощность, что даёт возможность адаптировать двигатель под конкретные условия работы.
- Напряжение питания: При треугольном соединении на каждую обмотку подаётся полное линейное напряжение сети, что увеличивает напряжение на обмотках в √3 раза по сравнению с соединением звездой при одинаковом линейном напряжении.
- Ток обмоток: В режиме треугольника ток в каждой обмотке снижается по сравнению с током в фазе при звездном соединении, что позволяет использовать двигатель при более высоких нагрузках без перегрева.
- Мощность и крутящий момент: Треугольное соединение обеспечивает больший выходной крутящий момент и мощность за счёт увеличения силы тока в обмотках и более эффективного использования магнитного поля.
- Частота вращения: Частота вращения не изменяется напрямую соединением, но улучшение мощности и тока обмоток повышает способность двигателя поддерживать нагрузку без падения скорости.
Для изменения параметров двигателя с помощью треугольного соединения применяют следующие рекомендации:
- Использовать треугольник при необходимости работы на номинальном напряжении сети с максимальной мощностью.
- Переходить с соединения «звезда» на «треугольник» для уменьшения пускового тока и увеличения пускового момента, особенно в двигателях с короткозамкнутым ротором.
- Обеспечивать правильную фазировку и контроль сопротивления обмоток для предотвращения перегрузок и асимметрии токов.
- При модернизации электродвигателей использовать треугольное соединение для повышения эффективности и улучшения эксплуатационных характеристик без изменения конструкции обмоток.
Таким образом, соединение треугольником – эффективный метод регулировки основных электрических параметров двигателя, который расширяет область применения и позволяет оптимизировать работу под разные режимы нагрузки.
Вопрос-ответ:
Почему для подключения обмоток электродвигателя применяется именно соединение треугольником?
Соединение треугольником позволяет добиться определённого соотношения напряжения и тока в обмотках, что оптимизирует работу двигателя под заданной нагрузкой. Такой способ обеспечивает полное использование фазного напряжения сети, повышая мощность и создавая стабильное магнитное поле. Кроме того, треугольник подходит для двигателей, работающих при стандартном напряжении питания, и способствует равномерному распределению нагрузки по обмоткам.
Какие ошибки часто встречаются при выполнении соединения обмоток треугольником и как их выявить?
Основные ошибки — неправильное соединение выводов, что приводит к короткому замыканию или неверному фазированию, а также недостаточная надежность крепления контактов. Для выявления неправильного соединения используют мультиметр и измеряют сопротивление между выводами, проверяя соответствие типовым схемам. Неправильная полярность или пропуск соединения приводит к нарушению работы двигателя или его перегреву. Визуальная проверка, а также тест под нагрузкой помогают обнаружить дефекты на ранних стадиях.
Как влияет соединение треугольником на пусковые характеристики электродвигателя?
При соединении обмоток треугольником пусковой ток оказывается достаточно высоким, так как обмотки получают полное напряжение питания. Это ведёт к большему моменту на валу при запуске, что полезно для двигателей, которые должны быстро развить нагрузку. Однако высокий пусковой ток может создавать нагрузку на питающую сеть и вызывать просадки напряжения. В некоторых случаях для снижения пускового тока применяют переключение с соединения звезда на треугольник после набора скорости.
Можно ли использовать соединение треугольником для двигателей с различными номинальными напряжениями? Какие ограничения существуют?
Соединение треугольником обычно применяется для работы двигателя при напряжении, равном фазному напряжению сети. Если двигатель рассчитан на более высокое напряжение, соединение треугольником может привести к перегрузке обмоток. В таких случаях для низшего напряжения используют соединение звездой, а для высокого — треугольником. Несоблюдение этих правил может привести к повреждению изоляции и сокращению срока службы. Перед изменением способа соединения следует изучить паспортные данные двигателя и схемы подключения.
Какие технические особенности необходимо учитывать при подготовке выводов обмоток для соединения треугольником?
Перед соединением важно обеспечить чистоту и надежность контактов: удалить оксидные и загрязняющие слои с выводов, проверить механическую целостность и правильность маркировки. Следует обеспечить достаточный контактный натяг при скрутке или пайке, а также использовать средства защиты от коррозии. Выводы должны иметь одинаковую длину для удобства монтажа, а изоляция рядом с точками соединения — быть целой. Нарушение этих условий приводит к повышенному сопротивлению и риску перегрева в местах соединений.
