Как сделать программатор для прошивки микросхемы bios

Прошивка BIOS требует надёжного программатора, способного работать с конкретным типом микросхемы. Для большинства современных устройств подходят микросхемы серии SPI Flash с корпусами SOIC8 или DIP8. Выбор компонентов напрямую влияет на скорость и стабильность программирования.

Программатор должен обеспечивать точное напряжение питания микросхемы, обычно 3.3 В или 5 В, в зависимости от модели BIOS. Кроме того, важно предусмотреть защиту от переполюсовки и коротких замыканий на линиях подключения.

Собирая программатор, стоит обратить внимание на совместимость с распространёнными программами для прошивки, такими как CH341A, Flashrom или PonyProg. Контроллер USB-to-serial или специализированные микросхемы позволяют упростить процесс подключения к компьютеру и гарантируют стабильную передачу данных.

Правильная распиновка и надёжное соединение контактов микросхемы с программатором снижают риск повреждения устройства и увеличивают качество прошивки. Использование проверенных схем и качественных кабелей обеспечивает устойчивость к помехам и ускоряет процесс записи.

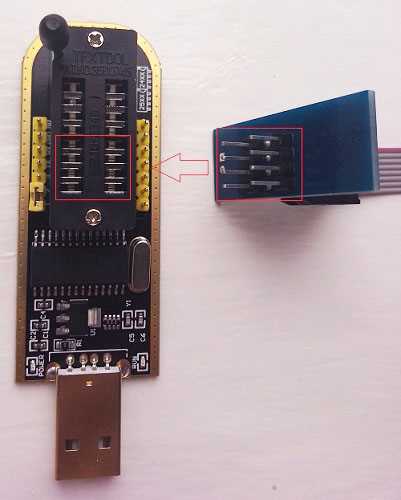

Выбор микросхемы BIOS и её технических характеристик

Основные параметры для выбора микросхемы BIOS – объём памяти (обычно от 1 Мбит до 16 Мбит), напряжение питания (3,3 В или 5 В), интерфейс передачи данных (SPI, I2C, параллельный) и максимальная скорость программирования. Например, чипы типа W25Q32 требуют 3,3 В и поддерживают SPI с частотой до 104 МГц.

Технически важно учитывать совместимость программатора с напряжением микросхемы – превышение приведёт к повреждению. Для этого следует изучить datasheet выбранной микросхемы и удостовериться, что программатор поддерживает необходимое напряжение и интерфейс.

Рекомендовано иметь под рукой документацию производителя чипа, где указаны алгоритмы стирания, записи и чтения, а также ограничения по циклам перезаписи и время операций. Эти данные критичны для корректной работы программатора и безопасности микросхемы.

Подбор компонентов для создания программатора

Основной элемент программатора – микроконтроллер. Часто используют STM32 или Arduino (Atmega328), поскольку они обеспечивают стабильную работу с интерфейсом SPI, необходимым для работы с микросхемами BIOS. Для прямого подключения к микросхеме потребуется адаптер уровня напряжения – обычно используется логический преобразователь с уровнем 3.3 В, так как большинство BIOS-микросхем питаются именно от этого напряжения.

Память BIOS чаще всего основана на серии микросхем 25ххх (например, 25Q32, 25Q64), работающих по SPI. Для подключения используют специализированный разъем SOIC8 clip или пайку напрямую к ногам микросхемы. Если планируется использовать SOIC8 clip, важно выбрать модель с надежным контактом и тонкими пружинами, чтобы избежать повреждений и обеспечить стабильный контакт.

Для питания программатора подходит стабильный источник 3.3 В с током не менее 500 мА. Нестабильное питание приводит к сбоям во время прошивки и может повредить микросхему. Если используется USB-порт, необходим понижающий стабилизатор напряжения, например, на базе AMS1117-3.3.

Необходимы элементы фильтрации и стабилизации сигнала: керамические конденсаторы по 0.1 мкФ и электролитические 10-22 мкФ на линии питания. Они снижают шумы и предотвращают ложные сбои при передаче данных.

Для программирования микроконтроллера и тестирования программатора пригодятся диагностические светодиоды и кнопки. Светодиоды отображают состояние передачи и питания, а кнопки – управление процессом записи и чтения.

Разъем USB Type-B или microUSB для подключения к компьютеру должен иметь качественные контакты и быть надежно закреплен на плате. Кабель должен поддерживать передачу данных, а не только питание.

Для организации интерфейса с компьютером стоит использовать USB-UART конвертер (например, на базе CP2102 или FT232RL), если микроконтроллер не имеет встроенного USB.

Печатная плата должна быть спроектирована с учетом минимизации длинных линий и перекрестных помех, чтобы сигналы SPI передавались без ошибок. Рекомендуется использовать двухстороннюю плату с отдельным слоем земли.

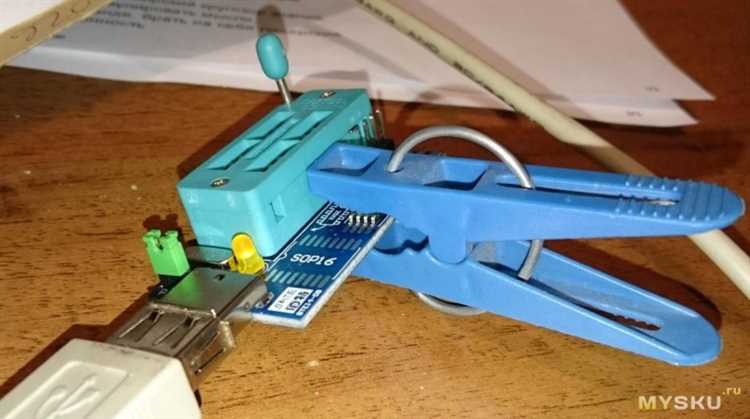

Схема подключения программатора к микросхеме BIOS

Обязательные линии для подключения: питание (VCC), земля (GND), сигналы данных (MOSI, MISO), тактовый сигнал (CLK) и выбор микросхемы (CS или CE). В большинстве случаев питание подаётся +3.3 В или +5 В в зависимости от спецификации микросхемы BIOS.

Для защиты микросхемы BIOS и программатора рекомендуется предусмотреть резисторы по линиям данных (обычно 100–220 Ом) и защитные диоды на питание. Это уменьшает риск повреждения при ошибочном подключении или скачках напряжения.

При сборке схемы важно проверить целостность соединений мультиметром и убедиться в отсутствии коротких замыканий. После подключения питание подаётся с контролем напряжения, затем осуществляется тест связи между программатором и микросхемой BIOS через специализированное программное обеспечение.

Создание и монтаж печатной платы программатора

Для изготовления печатной платы (ПП) программатора требуется точная трассировка дорожек с учётом минимизации паразитных ёмкостей и индуктивностей. Рекомендуется использовать двухсторонний стеклотекстолит толщиной 1.5–2 мм. Размер платы определяется количеством компонентов и удобством монтажа.

Размещение элементов на ПП должно обеспечивать минимальную длину сигнальных линий, особенно на линиях программирования (MISO, MOSI, SCK, CS). Важно отделить силовые цепи от сигнальных для снижения шумов.

• Перед началом разводки создайте схему в CAD-системе (KiCad, Eagle, Altium).
• Трассировка должна предусматривать ширину дорожек не менее 0.3 мм для сигнальных и 0.5 мм для питания.
• Используйте переходные отверстия (vias) диаметром от 0.3 мм для соединения слоёв.
• Разместите конденсаторы фильтрации питания максимально близко к соответствующим контактам микросхемы и микроконтроллера.
• Разделите землю на отдельный контур, желательно создать сплошной контур заземления.

После изготовления платы (фрезеровка, травление или заказ у производителя) приступайте к монтажу компонентов. Используйте паяльник с регулируемой температурой (350–370 °C). При пайке микросхемы BIOS применяйте минимальное время нагрева контактных площадок для предотвращения повреждений.

1. Закрепите на плате резисторы и конденсаторы, проверяя соответствие номиналов.
2. Установите разъёмы для подключения к программатору и к микросхеме BIOS.
3. Подключите светодиоды индикации и элементы управления (кнопки, переключатели) согласно схеме.
4. Проверьте целостность соединений мультиметром, особенно цепи питания и сигнальные линии.

После сборки целесообразно выполнить тестирование цепей на короткое замыкание и правильность напряжений питания перед подачей питания и подключением к компьютеру.

Программное обеспечение для работы с программатором

Для успешной прошивки микросхемы BIOS требуется специализированное ПО, обеспечивающее корректное взаимодействие с аппаратной частью программатора. Наиболее распространены утилиты типа CH341A Programmer, Flashrom и AsProgrammer.

CH341A Programmer поддерживает широкий спектр микросхем серии SPI Flash, имеет простой интерфейс и позволяет считывать, записывать и проверять содержимое BIOS. Для работы необходимо установить драйвер CH341, доступный на официальных ресурсах или форумах по аппаратному взлому.

Flashrom представляет собой консольное приложение с открытым исходным кодом, совместимое с Linux, Windows и macOS. Обеспечивает гибкость за счёт поддержки различных программаторов и микросхем, позволяет создавать скрипты для автоматизации процессов. Важным требованием является правильный выбор модели микросхемы и программатора из списка поддерживаемых.

AsProgrammer – Windows-утилита с графическим интерфейсом, ориентированная на работу с микросхемами памяти различных производителей. Поддерживает диагностику, чтение, стирание и запись. Для корректной работы необходимо выбрать тип микросхемы и корректно настроить скорость передачи данных.

Рекомендуется заранее ознакомиться с документацией выбранного ПО, проверить совместимость с используемой микросхемой и версией операционной системы. Важен выбор подходящего файла прошивки и контроль проверки после записи, чтобы избежать повреждения микросхемы BIOS.

Прошивка микросхемы BIOS: порядок и нюансы

Перед началом прошивки необходимо тщательно проверить модель микросхемы и совместимость файла прошивки. Ошибка в выборе файла приведёт к неработоспособности устройства.

Подключение программатора должно обеспечивать надёжный контакт с ножками микросхемы. При использовании адаптеров и переходников важно проверить правильность распиновки и отсутствие замыканий.

Сам процесс прошивки включает следующие этапы:

Игнорирование этапа резервного копирования повышает риск безвозвратного повреждения BIOS. Верификация после записи необходима для выявления ошибок программирования.

При использовании USB-программаторов следует учитывать особенности драйверов и версию программного обеспечения, так как несовместимость может вызвать сбои.

Температура окружающей среды и качество питания программатора влияют на стабильность прошивки. Перепады напряжения или перегрев микросхемы могут привести к ошибкам.

Некоторые микросхемы требуют специального режима работы (например, режим SPI) для успешной прошивки, что нужно учитывать при настройке программатора.

При возникновении ошибок чтения или записи рекомендуется проверить целостность и контакт соединений, а также протестировать программатор на другой микросхеме.

Проверка и тестирование прошитой микросхемы

Первый этап проверки – считывание содержимого микросхемы с помощью программатора и сравнение с исходным файлом прошивки. Совпадение байтов подтверждает корректность записи.

Далее необходимо провести контрольную верификацию, используя встроенную функцию программатора. Она автоматически сверит данные в памяти микросхемы с загруженным файлом.

Рекомендуется выполнить проверку целостности через контрольные суммы (CRC или SHA-1), если программатор или ПО поддерживают данную функцию.

После успешного считывания и верификации выполняется тестирование микросхемы в рабочей плате:

• Включите устройство и убедитесь, что BIOS запускается без ошибок.
• Проверьте доступ к настройкам BIOS, корректность отображения параметров.
• Оцените стабильность загрузки операционной системы.

Если возникают сбои или некорректная работа, следует повторить прошивку с дополнительной проверкой контактов и параметров программатора.

Для расширенной диагностики можно использовать осциллограф или логический анализатор для контроля сигналов на линиях SPI или I2C, что поможет выявить аппаратные неисправности.

Обязательно соблюдайте правильное подключение микросхемы и соответствие напряжений при тестировании, чтобы избежать повреждений.

Вопрос-ответ:

Какие компоненты понадобятся для сборки простого программатора BIOS?

Для создания базового программатора обычно требуется микроконтроллер (например, ATmega или PIC), держатель для микросхемы BIOS, несколько резисторов и конденсаторов для стабилизации сигнала, а также переходники для подключения к компьютеру (USB или последовательный порт). Важно обеспечить правильное питание и стабильное соединение с микросхемой, чтобы избежать повреждений. Также понадобится программное обеспечение для взаимодействия с микроконтроллером и загрузки прошивки.

Как проверить, что микросхема BIOS успешно прошилась?

После прошивки микросхемы стоит считать содержимое памяти и сравнить его с исходным файлом прошивки. Для этого используется функция чтения в программе-программаторе. Если считанные данные совпадают с тем, что было записано, значит, прошивка прошла корректно. Дополнительно можно установить микросхему обратно в устройство и проверить, загружается ли система без ошибок, что будет практическим подтверждением успешной прошивки.

Можно ли использовать один и тот же программатор для разных типов микросхем BIOS?

В большинстве случаев программатор поддерживает ограниченный набор микросхем с определёнными интерфейсами (например, SPI или I2C). Чтобы работать с разными типами BIOS, нужно проверить совместимость программатора с конкретными моделями микросхем. Иногда требуется заменить адаптер или держатель для микросхемы, а также обновить программное обеспечение. Если планируется прошивка разных видов BIOS, лучше выбирать программатор с широкой поддержкой микросхем и возможностью настройки параметров.

Какие ошибки чаще всего возникают при самостоятельной прошивке микросхемы и как их избежать?

Часто встречаются ошибки неправильного подключения микросхемы, что приводит к отсутствию связи с программатором или повреждению данных. Иногда неверно выбранная прошивка вызывает сбои при загрузке устройства. Чтобы снизить риски, нужно внимательно проверять распиновку, использовать проверенный файл прошивки и соблюдать рекомендации по напряжению питания. Перед записью лучше сделать резервную копию текущего содержимого микросхемы. Ошибки в программном обеспечении или сбои питания во время прошивки также могут привести к проблемам, поэтому важно обеспечить стабильное питание и использовать надежные программы.

Как организовать безопасное питание и подключение микросхемы BIOS при сборке программатора?

Для микросхем BIOS обычно требуется напряжение 3,3 В или 5 В, в зависимости от модели. Необходимо использовать стабилизаторы или преобразователи напряжения, чтобы обеспечить стабильное питание без перепадов. Подключение следует выполнять по схеме с учётом всех контактов, включая питание, землю, линии данных и управления. Желательно добавить защитные элементы — например, резисторы или диоды, чтобы предотвратить повреждение микросхемы при неправильном подключении или скачках напряжения. Для удобства и безопасности можно использовать специализированные адаптеры или держатели, которые минимизируют риск ошибок подключения.

Какие компоненты понадобятся для самостоятельного изготовления программатора для микросхемы BIOS?

Для создания программатора потребуется микроконтроллер (часто используют Arduino или аналогичные), разъёмы для подключения к микросхеме BIOS, стабилизатор напряжения для питания, несколько резисторов и конденсаторов для фильтрации сигнала, а также печатная плата или макетная плата для монтажа. Важным элементом будет интерфейс для подключения к компьютеру — обычно USB. Кроме того, понадобится программное обеспечение для управления процессом записи и чтения данных с микросхемы.

Как проверить, что прошивка микросхемы BIOS записана корректно после использования самодельного программатора?

После записи необходимо считать содержимое микросхемы и сравнить его с оригинальным файлом прошивки. Для этого в программе управления программатором есть функция чтения и проверки. Если контрольная сумма (CRC) совпадает с эталонной, значит данные записаны без ошибок. Дополнительно можно проверить работу устройства с установленной микросхемой — если система запускается без ошибок и не выдает проблем, значит прошивка записана правильно.
