Гибридная силовая установка Toyota Prius представляет собой интеграцию бензинового двигателя внутреннего сгорания и электромотора, работающих в единой системе под управлением электронного блока управления (ECU). В основу конструкции положена технология Hybrid Synergy Drive, разработанная для снижения расхода топлива и выбросов при сохранении эффективности в городских и загородных условиях.
В модели Prius используется бензиновый двигатель типа Atkinson объемом 1.8 литра (серия 2ZR-FXE), который отличается повышенной термической эффективностью – около 40%. Он работает совместно с двумя электродвигателями: один выполняет функцию основного тягового мотора (MG2), а второй (MG1) используется как генератор и стартер. Эти компоненты связаны с планетарной трансмиссией, обеспечивающей бесступенчатое изменение передаточного числа без классической коробки передач.
Электроэнергия поступает от никель-металлогидридной (NiMH) или литий-ионной батареи (в зависимости от поколения), расположенной под задними сиденьями. При рекуперативном торможении MG2 работает в генераторном режиме, преобразуя кинетическую энергию в электрическую и подзаряжая батарею. Это позволяет снизить нагрузку на тормозные механизмы и увеличить общий КПД системы.
За управление всеми режимами работы гибридной установки отвечает инвертор с преобразователями тока, встроенный в единый модуль с системой охлаждения. Он регулирует направление и параметры электрического тока между батареей, электродвигателями и генератором, обеспечивая оптимальное соотношение между мощностью и экономичностью в зависимости от дорожной ситуации.
Как работает силовая установка Hybrid Synergy Drive

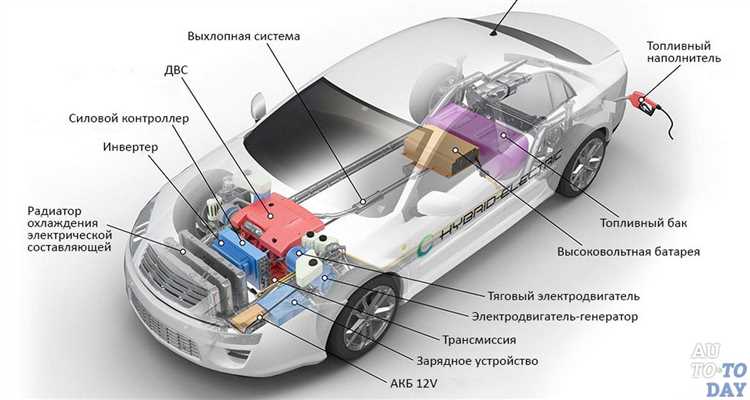

Силовая установка Hybrid Synergy Drive (HSD) представляет собой интеграцию бензинового двигателя, электромоторов и планетарной трансмиссии, работающих в единой системе. В основе конструкции лежит взаимодействие двух источников тяги: бензинового двигателя внутреннего сгорания (ДВС) и электрических моторов MG1 и MG2, соединённых через планетарный редуктор.
Главные компоненты системы:
- Бензиновый двигатель 1.5L или 1.8L серии Atkinson (в зависимости от поколения Prius);
- Генератор MG1, отвечающий за запуск ДВС и генерацию энергии;
- Тяговый электромотор MG2, обеспечивающий движение и рекуперацию;
- Планетарная передача Power Split Device, распределяющая крутящий момент;
- Блок силовой электроники (инвертор с преобразователями);
- Никель-металл-гидридная или литий-ионная тяговая батарея.
Сценарии работы HSD зависят от условий движения:
- Старт и движение на малой скорости: автомобиль использует только MG2, питаясь от тяговой батареи. ДВС не запускается.
- Умеренное ускорение: включается ДВС, работающий на оптимальных оборотах. MG1 регулирует его скорость, MG2 дополняет крутящий момент.
- Интенсивный разгон: MG2 и ДВС работают одновременно с максимальной отдачей. При нехватке энергии – батарея быстро подаёт ток на MG2.
- Торможение и спуск: MG2 работает в режиме генератора. Кинетическая энергия преобразуется в электричество и заряжает батарею (рекуперация).
- Холостой ход и стоянка: все компоненты могут быть отключены. При необходимости MG1 кратковременно запускает ДВС для подзарядки батареи.
Планетарный редуктор распределяет поток энергии между MG1, MG2 и ДВС без использования сцепления или традиционной коробки передач. Это позволяет системе работать бесступенчато и с минимальными механическими потерями.
Оптимальная работа HSD достигается при помощи электронного блока управления (ECU), который в реальном времени анализирует нагрузку, состояние батареи, скорость и дорожные условия. Пользователю не требуется вмешиваться – все переключения происходят автоматически, обеспечивая баланс между экономичностью и производительностью.
Роль бензинового двигателя в гибридной системе Prius
В гибридной системе Toyota Prius бензиновый двигатель внутреннего сгорания (ДВС) выполняет сразу несколько ключевых функций. В моделях третьего и четвёртого поколений используется 1.8-литровый двигатель серии 2ZR-FXE с циклом Аткинсона, оптимизированный для минимального расхода топлива и снижения выбросов CO₂.
Основные задачи ДВС в составе Hybrid Synergy Drive:
- Обеспечение тяги на средних и высоких скоростях, когда эффективность электрического мотора снижается.
- Поддержка электромотора в моменты высокой нагрузки, например, при резком ускорении или движении в гору.
- Зарядка высоковольтной аккумуляторной батареи через генератор (MG1), когда уровень заряда снижается до определённого порога.
Двигатель запускается не сразу при старте автомобиля, а только в случаях, когда это необходимо с точки зрения энергобаланса. На малых скоростях и при небольших нагрузках Prius может двигаться исключительно на электротяге, что снижает расход топлива до 3,5–4,5 л/100 км в смешанном цикле.
Система управления гибридной установкой точно регулирует обороты ДВС в зависимости от дорожной ситуации и состояния аккумулятора. За счёт отсутствия механической связи с трансмиссией (используется планетарный редуктор eCVT) бензиновый мотор может работать в наиболее эффективном диапазоне оборотов, даже если скорость автомобиля меняется.
Для поддержания долговечности важно регулярно проверять состояние охлаждающей жидкости, так как перегрев мотора негативно сказывается на общей эффективности системы. Также необходимо использовать только рекомендованное моторное масло с низкой вязкостью (0W-20) и следить за своевременной заменой фильтров.
Назначение и принцип работы электромотора MG2
Электромотор MG2 (Motor Generator 2) в гибридной системе Toyota Prius выполняет функции основного тягового двигателя. Он напрямую соединён с ведущими колёсами через планетарную передачу и участвует как в разгоне, так и в рекуперации энергии при торможении.
MG2 преобразует электрическую энергию, поступающую от аккумулятора или генератора MG1, в механическую, обеспечивая движение автомобиля. Его номинальная мощность составляет около 60 кВт, а крутящий момент – порядка 207 Н·м (зависит от поколения Prius). Этот двигатель развивает максимальный крутящий момент с нулевых оборотов, что особенно важно при старте и движении на низких скоростях.
Во время торможения MG2 переходит в генераторный режим и преобразует кинетическую энергию в электрическую, заряжая высоковольтную батарею. Эффективность рекуперации зависит от степени нажатия на тормоз, уровня заряда аккумулятора и текущей скорости.
Управление MG2 осуществляется через инвертор, преобразующий постоянный ток батареи в переменный для питания электродвигателя. Частота и фаза переменного тока регулируются электронной системой управления, обеспечивая плавное ускорение и замедление без рывков.
MG2 работает в тесной связке с MG1 и бензиновым двигателем, координируясь системой Hybrid Synergy Drive. Его активация в моменты, когда ДВС не работает (например, при движении в пробке), обеспечивает значительное снижение расхода топлива и уровня выбросов.
Техническое обслуживание MG2 не требует регулярного вмешательства, так как он не содержит трущихся частей, подверженных износу, как у классического двигателя внутреннего сгорания. Однако контроль состояния системы охлаждения инвертора и отсутствие механических повреждений силовых кабелей остаются критически важными.
Как осуществляется рекуперация энергии при торможении
В гибридной системе Toyota Prius рекуперация энергии реализована за счёт использования электромотора MG2 в генераторном режиме. Во время замедления колёсный момент передаётся на MG2, который преобразует кинетическую энергию автомобиля в электрическую. Это позволяет снизить нагрузку на механические тормоза и зарядить тяговую батарею.
Система управления гибридной установкой (HCU) автоматически определяет момент активации рекуперативного торможения в зависимости от скорости движения, положения педали тормоза и степени заряда батареи. При слабом нажатии на педаль автомобиль в основном замедляется за счёт генератора. При более сильном торможении подключаются фрикционные тормоза, но при этом продолжается рекуперация до предела мощности генератора и допустимого уровня заряда аккумулятора.
Максимальная эффективность рекуперации достигается в диапазоне скоростей от 30 до 80 км/ч. При более низкой скорости мощность, возвращаемая в батарею, снижается из-за меньшего вращательного момента. При высоких скоростях ограничение накладывается на максимальную выходную мощность MG2 и тепловую защиту элементов системы.
Энергия, полученная в процессе торможения, накапливается в никель-металлгидридной (в ранних поколениях) или литий-ионной (в более новых версиях) батарее. Она позже используется для питания MG2 при движении в электрическом режиме или при ускорении, снижая расход топлива и износ тормозных колодок.
В режиме B (engine braking) система изменяет алгоритм рекуперации: дополнительно задействуется сопротивление вращения двигателя внутреннего сгорания для усиленного торможения на спусках, одновременно продолжая заряд батареи в допустимых пределах.
Из чего состоит блок управления гибридной системой
Блок управления гибридной системой (HV ECU) в Toyota Prius представляет собой электронный модуль, координирующий взаимодействие между бензиновым двигателем, электромоторами, инвертором и аккумуляторной батареей. Он расположен в моторном отсеке и подключён к множеству датчиков и исполнительных механизмов.
Основу блока составляет специализированный микроконтроллер с интегрированной памятью и высокоскоростной шиной передачи данных. Он обрабатывает сигналы от датчиков оборотов, температуры, напряжения и тока, поступающих от силовых компонентов.
В состав HV ECU входят модули управления электродвигателями MG1 и MG2. Каждый из них рассчитывает момент и направление вращения, регулирует частоту и фазу тока, обеспечивая оптимальную работу в зависимости от режима – разгон, рекуперация или движение на электротяге.
Важной частью блока является интерфейс связи с инвертором. Через него передаются управляющие импульсы на силовые транзисторы IGBT, регулирующие подачу энергии от батареи к моторам и обратно.
Секция диагностики постоянно отслеживает параметры напряжения HV-контура, температуру обмоток и эффективность рекуперации. При выявлении отклонений формируется код неисправности и активируется защитный алгоритм.
Отдельный модуль отвечает за взаимодействие с трансмиссионным блоком (ECM) и системой тормозов (ECB). Благодаря этому обеспечивается точная координация между механической и электрической составляющей трансмиссии e-CVT.
Также в HV ECU интегрированы цепи самодиагностики, блок защиты от перегрева, высоковольтных утечек и коротких замыканий. Это позволяет сохранять работоспособность системы при критических условиях и исключать повреждение компонентов.
Типы и характеристики тяговой батареи Prius
В первых моделях Toyota Prius (до 2009 года) применялась никель-металл-гидридная (NiMH) батарея с номинальным напряжением около 201,6 В и ёмкостью 6,5 А·ч. Эта батарея состояла из 168 последовательно соединённых элементов, что обеспечивало эффективное питание электромоторов гибридной системы.
С 2010 года Toyota перешла на литий-ионные (Li-ion) батареи в некоторых комплектациях Prius, что позволило снизить массу батареи на 20–30%, повысить удельную энергоёмкость и улучшить долговечность. Литий-ионные аккумуляторы имеют напряжение около 207 В и ёмкость порядка 6,5–8 А·ч, в зависимости от модели и поколения.
Тяговые батареи Prius сконструированы для работы в диапазоне температур от −30°C до +50°C, оснащены системой охлаждения (воздушной или жидкостной в зависимости от модели) для поддержания оптимального температурного режима и предотвращения перегрева.
Срок службы NiMH-батарей составляет в среднем 8–10 лет или 150–200 тысяч километров, литий-ионных – до 10–12 лет благодаря меньшему эффекту памяти и более стабильной химии. Рекомендуется избегать глубоких разрядов ниже 40% оставшегося заряда, чтобы продлить ресурс аккумулятора.
В процессе эксплуатации важна регулярная диагностика состояния батареи с помощью специализированного оборудования, контролирующего напряжение и внутреннее сопротивление каждого модуля, что позволяет своевременно выявить деградацию и планировать замену элементов.
При замене тяговой батареи следует учитывать тип аккумулятора, напряжение и ёмкость, рекомендованные заводом-изготовителем, для обеспечения совместимости с системой управления и безопасности Prius.
Как переключаются режимы движения: EV, ECO и Power
В гибридной системе Toyota Prius режимы EV, ECO и Power переключаются через кнопку выбора режимов на центральной консоли. Каждый режим оптимизирует работу силовой установки под конкретные задачи и стиль вождения.
Режим EV активируется при низкой скорости и достаточном заряде тяговой батареи. В этом режиме автомобиль движется исключительно на электромоторе, что снижает расход топлива и шум. Переключение в EV происходит автоматически при выполнении условий или вручную через кнопку EV Mode. Ограничение максимальной скорости составляет примерно 40–50 км/ч, а дистанция ограничена зарядом батареи.
Режим ECO
Режим Power
Для устойчивой работы переключение между режимами требует стабильного состояния аккумулятора и системы управления. Рекомендуется избегать частого переключения на высоких скоростях или при активном разгоне, чтобы предотвратить излишнюю нагрузку на компоненты гибридной системы.
Чем отличается трансмиссия e-CVT от классических коробок

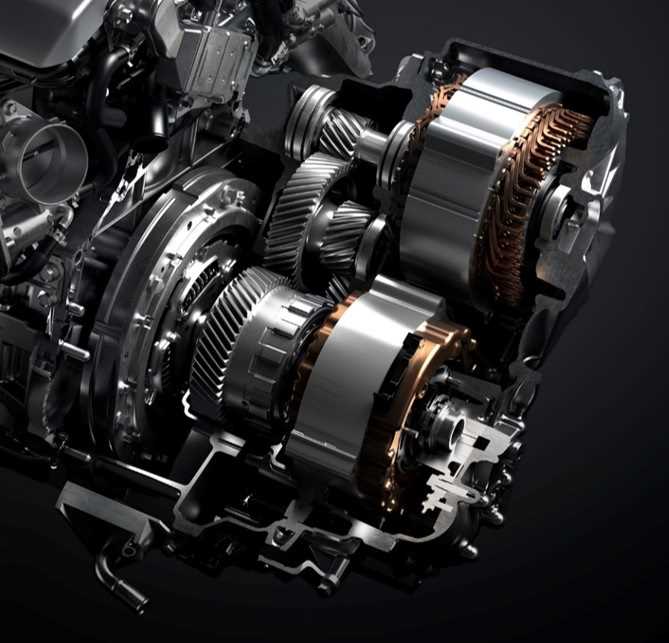

Трансмиссия e-CVT (электронноуправляемый вариатор) в Toyota Prius базируется на планетарной передаче с двумя электромоторами и бензиновым двигателем. В отличие от механических или гидротрансформаторных коробок передач, e-CVT не имеет традиционных шестерёнчатых передач с фиксированными передаточными числами.
Ключевое отличие – непрерывное изменение передаточного отношения без переключения передач, что обеспечивает плавность хода и оптимальный расход топлива. Электронное управление подбирает режим работы двигателей и электромоторов, используя планетарный механизм как многоступенчатый редуктор, где крутящий момент плавно перераспределяется между силовыми узлами.
e-CVT интегрирована с гибридной системой Hybrid Synergy Drive, что позволяет эффективно сочетать мощность бензинового двигателя и электродвигателей для различных режимов движения: от полного электропривода до совместной работы моторов. В классических коробках такой интеграции нет, и переключения передач вызывают потерю мощности и задержки.
Отсутствие сцепления и фиксированных передач снижает механический износ и повышает надёжность трансмиссии. При этом электронное управление позволяет адаптировать отклик к стилю вождения и дорожным условиям, чего невозможно достичь в механических или автоматических коробках без программного обеспечения.
В итоге, e-CVT обеспечивает максимальную эффективность гибридной установки, снижая расход топлива и выбросы, одновременно повышая комфорт за счёт плавности переключений и оптимального использования доступной мощности.
Вопрос-ответ:
Как устроена силовая установка гибридного Toyota Prius и из каких основных компонентов она состоит?
Силовая установка Toyota Prius базируется на гибридной системе, которая объединяет бензиновый двигатель внутреннего сгорания и два электромотора (MG1 и MG2). Центральным элементом является планетарная передача, которая связывает двигатель и электромоторы, позволяя им работать совместно или отдельно. Также в системе присутствует тяговая аккумуляторная батарея, обеспечивающая питание электродвигателей и накопление энергии при рекуперации. Электронный блок управления координирует работу всех элементов, выбирая оптимальный режим работы для повышения экономичности и снижения выбросов.
Почему в Prius используется именно трансмиссия типа e-CVT, и в чем ее отличие от классической вариаторной коробки?
В гибридном Prius применяется электронно управляемая вариативная трансмиссия (e-CVT), которая отличается от обычной CVT отсутствием ремня или цепи. Вместо этого в ней используются планетарные передачи и электромоторы для плавного изменения передаточного отношения. Это позволяет бесступенчато передавать крутящий момент от двигателя и электродвигателей к колесам, оптимизируя расход топлива и обеспечивая плавность хода. Такая конструкция проще, компактнее и надежнее классических вариаторов, а также лучше подходит для гибридного привода.
Как происходит зарядка аккумуляторной батареи гибридной системы Prius во время движения?
Зарядка батареи происходит в нескольких режимах. Во-первых, при работе двигателя внутреннего сгорания часть энергии направляется на генератор MG1, который подзаряжает аккумулятор. Во-вторых, при торможении или замедлении электромотор MG2 работает как генератор, преобразуя кинетическую энергию в электрическую и возвращая её в аккумулятор. Кроме того, батарея может подзаряжаться при движении на электродвигателе в некоторых режимах. Такая схема позволяет эффективно использовать энергию и снижать расход топлива.
Что происходит в гибридной системе при переключении между режимами EV, ECO и Power в Toyota Prius?
Режим EV обеспечивает движение исключительно на электромоторе, без работы бензинового двигателя, что эффективно на небольших скоростях и при низкой нагрузке. Режим ECO оптимизирует отклики педали газа и работу систем для снижения расхода топлива, уменьшая мощность и сохраняя комфорт. Режим Power активирует полную мощность двигателя и электромоторов, повышая динамику автомобиля при ускорениях и обгонах. Электроника гибридной системы плавно переключает работу компонентов, меняя соотношение бензиновой и электрической тяги в зависимости от выбранного режима.
Какие особенности и преимущества у тяговой батареи Prius по сравнению с обычными аккумуляторами?
Тяговая батарея Prius выполнена из никель-металлгидридных элементов (NiMH) или в новых моделях — литий-ионных, что обеспечивает высокую цикличность и устойчивость к глубокой разрядке. Она способна быстро принимать и отдавать энергию, что важно для рекуперации и поддержания электродвигателей. Конструкция батареи рассчитана на долгий срок службы, а система управления защищает от перегрева и переразряда. В итоге батарея обеспечивает надежную работу гибридной системы и поддерживает эффективность силового агрегата на протяжении многих лет эксплуатации.
Как устроена гибридная система Toyota Prius и какие основные компоненты в неё входят?
Гибридная система Toyota Prius представляет собой сочетание бензинового двигателя внутреннего сгорания и электрического мотора, которые работают совместно для обеспечения движения автомобиля. В основе системы лежит силовой агрегат Hybrid Synergy Drive (HSD), включающий несколько ключевых элементов: бензиновый двигатель, два электромотора (MG1 и MG2), планетарный редуктор (механизм э-CVT), тяговую аккумуляторную батарею и блок управления. Электромотор MG1 выполняет функции генератора и стартер-двигателя, а MG2 непосредственно приводит в движение колёса. Планетарный редуктор соединяет двигатель и моторы, обеспечивая плавное изменение передаточного числа без классической коробки передач. Аккумуляторная батарея хранит электроэнергию для питания электродвигателей и подзаряжается как от бензинового двигателя, так и за счёт рекуперативного торможения. Блок управления контролирует взаимодействие всех компонентов, оптимизируя расход топлива и уровень выбросов. Такое устройство позволяет гибриду эффективно переключаться между режимами движения — электрическим, бензиновым и комбинированным, что повышает экономичность и экологичность автомобиля.
