Зависимая подвеска представляет собой конструкцию, где колёса на одной оси соединены общей балкой или мостом, что обеспечивает их взаимозависимое перемещение. Такая схема сохраняет жёсткую связь между колёсами, что влияет на распределение нагрузки и устойчивость автомобиля при движении по неровной дороге.
Основным элементом зависимой подвески служит балка, закреплённая к раме или кузову с помощью пружин и амортизаторов. При наезде одного колеса на препятствие балка вместе с другим колесом изменяет своё положение, что приводит к передаче нагрузки и определённым колебаниям на противоположную сторону оси.
Зависимая подвеска используется преимущественно на задних осях грузовых автомобилей и внедорожников за счёт своей прочности и простоты конструкции. Она обеспечивает высокую грузоподъёмность и надёжность при эксплуатации в тяжёлых условиях, но уступает независимым подвескам по плавности хода и сцеплению с дорогой на высоких скоростях.

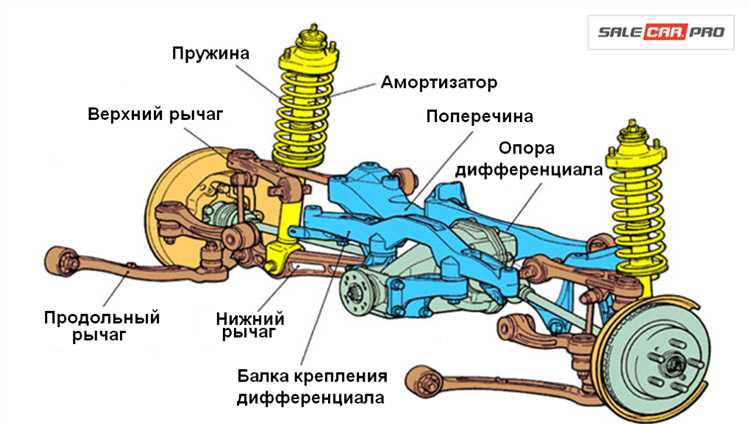

Конструкция балки и её роль в работе зависимой подвески

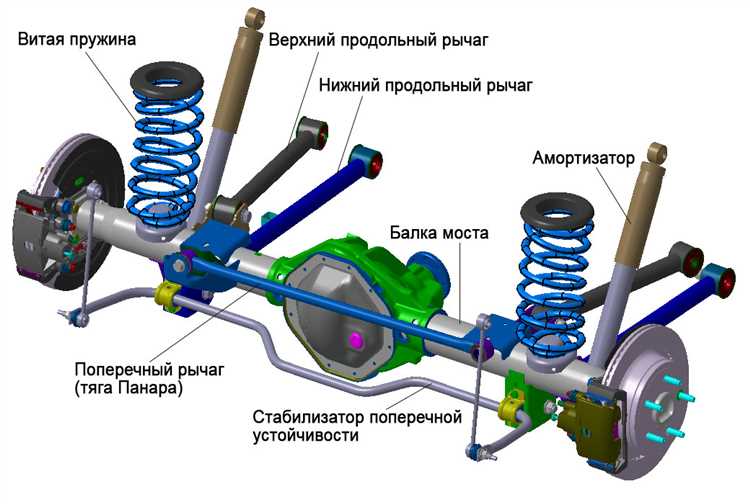

Балка в зависимой подвеске представляет собой жёсткую ось, соединяющую колёса одной оси. Основные материалы – сталь высокой прочности или облегчённые сплавы с усиленными участками, обеспечивающие баланс между жёсткостью и весом.
Конструкция балки включает следующие элементы:
- Основная ось – несущая часть, на которую крепятся колёсные ступицы;
- Крепёжные точки для амортизаторов и пружин, обеспечивающие упругость и гашение колебаний;
- Кронштейны и крепления к кузову или раме автомобиля, передающие нагрузки на шасси;
- Иногда – стабилизаторы поперечной устойчивости для снижения крена при поворотах.
Балка обеспечивает синхронное перемещение колёс относительно друг друга. При воздействии неровностей дорожного покрытия движение одного колеса напрямую влияет на положение второго. Это конструктивное свойство влияет на поведение автомобиля:
- Обеспечивает высокую прочность и долговечность подвески за счёт минимального количества подвижных соединений;
- Снижает сложность обслуживания и ремонтопригодность благодаря простоте конструкции;
- Увеличивает нагрузку на шины и кузов при попадании колеса на препятствие из-за передачи ударов через балку.
Рекомендации по конструкции балки для улучшения работы зависимой подвески:
- Использовать профиль балки с оптимизированной геометрией для повышения жёсткости без значительного увеличения массы;
- Применять специальные покрытия или антикоррозийную обработку для защиты от износа и ржавчины;
- Интегрировать резиновые или полиуретановые втулки в узлах крепления для снижения вибраций;
- Обеспечивать точную балансировку балки, чтобы избежать износа компонентов и ухудшения управляемости.
Таким образом, балка является ключевым элементом зависимой подвески, обеспечивающим её прочность и функциональность, но требующим внимания к деталям конструкции для достижения оптимальных характеристик.

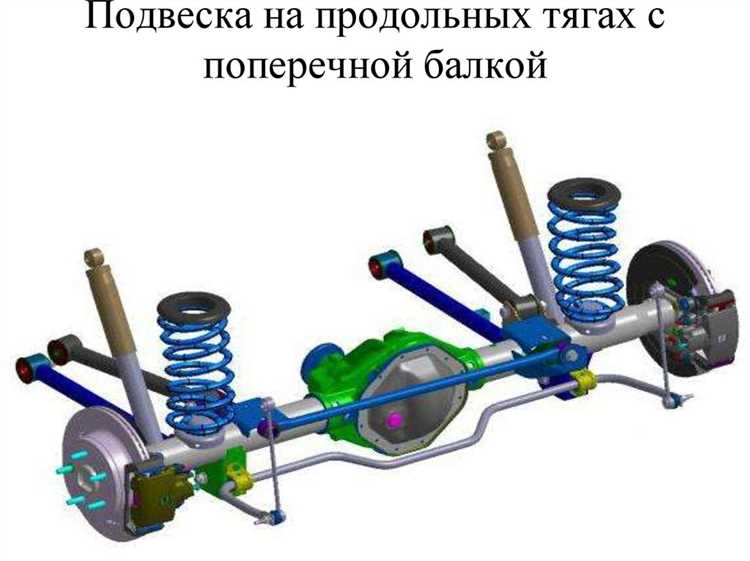

Особенности соединения колес на одной оси в зависимой подвеске
В зависимой подвеске колёса соединены жёсткой балкой или мостом, обеспечивая механическую связь между ними. При наезде одного колеса на неровность, смещение передается через балку второму колесу, что влияет на его положение относительно дороги.
Такое соединение сохраняет фиксированное расстояние и углы развала между колесами, что упрощает конструкцию и снижает стоимость производства. Однако жёсткая связь приводит к взаимному влиянию колёс, снижая плавность хода и увеличивая нагрузку на конструкцию при сложных дорожных условиях.
Применение балки с шарнирами и резиновыми втулками помогает частично гасить вибрации и ударные нагрузки. При этом конструкция остаётся достаточно прочной и способной выдерживать значительные нагрузки, характерные для грузовых и внедорожных автомобилей.
Рекомендуется регулярная проверка и смазка шарниров, а также контроль состояния резинометаллических элементов, чтобы минимизировать износ и сохранить работоспособность подвески. При модернизации подвески можно использовать усиленные балки с дополнительными амортизирующими элементами для повышения комфорта и управляемости.
Как распределяется нагрузка между колесами при движении
В зависимой подвеске нагрузка передается непосредственно через балку, связывающую колеса одной оси. При движении автомобиля вертикальные силы, возникающие из-за веса кузова, равномерно распределяются между обоими колесами оси.
При проезде неровностей одно колесо поднимается или опускается, что вызывает отклонение балки. В результате нагрузка на приподнятое колесо уменьшается, а на опущенное – увеличивается. Из-за жесткой связи колеса работают как единый блок, что снижает способность подвески компенсировать локальные перепады дороги.
Во время ускорения или торможения нагрузка перераспределяется по осям: при торможении увеличивается давление на передние колеса, а при разгоне – на задние. При этом зависимая подвеска обеспечивает фиксированное соотношение нагрузок между колесами одной оси, что влияет на сцепление с дорогой и устойчивость.
Равномерное распределение нагрузки между колесами зависит от жесткости балки и типа амортизаторов. Избыточная жесткость балки уменьшает адаптивность подвески, увеличивая передачу ударов и вибраций, что может привести к снижению комфорта и ухудшению управляемости.
Для оптимизации распределения нагрузки рекомендуется выбирать конструкции с регулируемыми амортизаторами и пружинами, способными частично компенсировать жесткость балки. Такой подход улучшает контакт колес с дорогой и повышает безопасность движения на неровных поверхностях.
Влияние жесткости подвески на управляемость автомобиля
Жесткость подвески напрямую влияет на стабильность и реакцию автомобиля при движении. Повышенная жесткость уменьшает ход подвески, снижая крен кузова в поворотах, что улучшает точность управления и устойчивость на высоких скоростях.
Однако избыточная жесткость снижает способность подвески гасить неровности дороги, что приводит к потере контакта колес с покрытием и ухудшению сцепления. Это негативно сказывается на курсовой устойчивости и увеличивает нагрузку на рулевое управление.
В зависимой подвеске жесткость балансируют выбором пружин и амортизаторов, ориентируясь на тип эксплуатации. Для городских условий рекомендуют умеренную жесткость, обеспечивающую комфорт и достаточную управляемость. Для спортивных или грузовых автомобилей применяют более жесткие элементы для повышения реактивности и уменьшения деформаций балки.
Правильная настройка жесткости должна учитывать массу автомобиля, распределение нагрузки между осями и качество дорожного покрытия. Перетяжелённая жесткость приводит к быстрому износу компонентов и ухудшению безопасности при маневрировании.
Рекомендация: проводить тесты управляемости на различных режимах движения и подбирать параметры подвески с учётом конкретных условий эксплуатации, чтобы сохранить баланс между комфортом и контролем.
Типичные неисправности и признаки проблем в зависимой подвеске
Износ втулок и подшипников балки приводит к появлению люфта и стуков при движении по неровностям. Вибрации и шумы усиливаются при поворотах и разгоне. Для проверки достаточно поднять заднюю часть автомобиля и проверить боковой люфт колеса.
Повреждение или деформация балки подвески проявляется неравномерным износом шин и ухудшением управляемости. При визуальном осмотре выявляются трещины или явные следы ударов, что требует замены балки или её ремонта.
Износ амортизаторов снижает способность гасить колебания, что вызывает раскачку кузова и ухудшение сцепления колес с дорогой. Характерен масляный подтек на корпусе амортизатора и ухудшение плавности хода.
Разрушение пружин подвески вызывает проседание одной стороны автомобиля и неравномерную нагрузку на колеса. Это приводит к ухудшению устойчивости и быстрому износу резины.
Нарушение герметичности шарниров и соединений вызывает проникновение грязи и влаги, что ускоряет износ деталей и провоцирует коррозию. Регулярная смазка и замена уплотнений продлевают срок службы узлов.
Скрипы и постукивания обычно связаны с недостаточной смазкой или ослаблением крепежа. Проверка и подтяжка болтов, замена изношенных втулок решают проблему.
Рекомендуется проводить диагностику подвески каждые 15-20 тысяч километров, уделяя особое внимание состоянию балки, втулок и амортизаторов. Игнорирование признаков неисправностей ведёт к ускоренному износу других компонентов и снижению безопасности движения.
Применение зависимой подвески в различных типах транспортных средств
Зависимая подвеска сохраняет актуальность в транспортных средствах, где приоритетом выступает прочность и простота конструкции. На грузовых автомобилях и автобусах она обеспечивает высокую грузоподъёмность за счёт прочного соединения колёс одной оси и равномерного распределения нагрузки.
Внедорожники и сельскохозяйственная техника часто используют зависимую подвеску для повышения надёжности при движении по пересечённой местности. Такая подвеска выдерживает большие нагрузки и сохраняет устойчивость при серьёзных деформациях дорожного покрытия.
В легковых автомобилях зависимая подвеска применяется преимущественно на задней оси бюджетных моделей и пикапов. Это позволяет снизить себестоимость, а также обеспечить простоту ремонта и обслуживания. Однако ограниченная плавность хода и управляемость накладывают ограничения на использование в спортивных и представительских автомобилях.
В общественном транспорте, например, в троллейбусах и некоторых типах трамваев, зависимая подвеска используется для повышения жёсткости и стабильности при высокой нагрузке и частых остановках. Её конструктивные особенности упрощают интеграцию с ходовой частью и позволяют выдерживать большие циклы эксплуатации.
Технические рекомендации по применению зависят от задачи: если важна долговечность и способность работать в тяжёлых условиях, зависимая подвеска предпочтительнее. При этом следует учитывать, что её жёсткость снижает комфорт при движении по неровным дорогам, поэтому в легковых автомобилях чаще комбинируют зависимую заднюю с независимой передней подвеской.
| Тип транспортного средства | Основные преимущества зависимой подвески | Рекомендации по применению |
|---|---|---|
| Грузовые автомобили | Высокая прочность, равномерное распределение нагрузки | Использовать для повышения надёжности и грузоподъёмности |
| Внедорожники и сельхозтехника | Устойчивость на бездорожье, простота ремонта | Рекомендуется для работы в сложных дорожных условиях |
| Легковые автомобили (бюджетный сегмент) | Низкая стоимость, лёгкость обслуживания | Подходит для задней оси в недорогих моделях |
| Общественный транспорт | Жёсткость, долговечность, стабильность под нагрузкой | Используется для устойчивости и надёжности при эксплуатации |
Вопрос-ответ:
В чем заключается основной принцип работы зависимой подвески колес?
Зависимая подвеска связывает колеса на одной оси с помощью общей балки или другого жесткого элемента. При перемещении одного колеса изменение положения автоматически передается второму. Это влияет на распределение нагрузок и динамику движения автомобиля, поскольку колеса не работают независимо друг от друга.
Какие конструкции балок используются в зависимой подвеске и как они влияют на работу системы?
Чаще всего применяют сплошные или трубчатые балки, которые соединяют два колеса на оси. Сплошная балка жестче и прочнее, обеспечивая устойчивость при больших нагрузках. Трубчатая конструкция легче, но менее устойчива к деформациям. Выбор зависит от назначения автомобиля и условий эксплуатации.
Почему зависимая подвеска до сих пор используется в некоторых типах транспорта, несмотря на ограничения в комфорте?
Зависимая подвеска отличается простотой конструкции, надежностью и способностью выдерживать значительные нагрузки. Она чаще встречается в грузовых автомобилях, внедорожниках и некоторых легковых машинах бюджетного сегмента, где важнее прочность и долговечность, чем комфорт при движении по неровностям.
Какие признаки указывают на неисправности в зависимой подвеске колес?
Обычно это появление стуков или скрипов при движении, ухудшение управляемости, неравномерный износ шин, вибрации на руле и изменение положения колес после наезда на препятствия. Такие симптомы требуют проверки целостности балки, состояния сайлентблоков и крепежных элементов.
Как жесткость балки зависимой подвески влияет на поведение автомобиля при движении?
Жесткая балка ограничивает самостоятельное перемещение колес, что увеличивает устойчивость на прямой и снижает крены кузова при поворотах. Однако это снижает плавность хода, особенно на неровной дороге. Мягкая балка допускает больше прогиба, улучшая комфорт, но может ухудшать точность управления.
