Коммутатор управляет током в первичной обмотке катушки зажигания, включая и отключая его с высокой скоростью. Это обеспечивает своевременное образование искры в цилиндре, синхронизированной с положением коленчатого вала. Без правильно функционирующего коммутатора двигатель может не запускаться, работать с перебоями или терять мощность.
Одна из ключевых функций коммутатора – формирование управляющего импульса на основе сигнала от датчика положения. Этот импульс позволяет точно определять момент замыкания и размыкания цепи, что критично для воспламенения топливной смеси в нужной фазе цикла.
В транзисторных и микропроцессорных системах зажигания коммутатор также выполняет роль усилителя сигнала. Сигнал от датчика имеет малую мощность и нуждается в преобразовании для управления током катушки. Коммутатор обеспечивает это усиление, сохраняя при этом точность синхронизации.
Кроме того, коммутатор защищает элементы системы зажигания от перегрузок. Встроенные схемы отслеживают напряжение и температуру, отключая цепь при перегреве или нестабильном питании. Это снижает риск выхода из строя катушки и других компонентов.
Выход из строя коммутатора проявляется как нестабильная работа двигателя, отсутствие искры, перебои при разгоне. Для проверки его работоспособности используют осциллограф, тестер или заведомо исправный модуль замены. В случае подтверждённой неисправности замена узла обычно выполняется без попыток ремонта, так как большинство коммутаторов – это герметичные микросборки без возможности обслуживания.
Назначение коммутатора и его связь с датчиком Холла
Коммутатор в системе зажигания выполняет функцию управления током первичной обмотки катушки зажигания, размыкая цепь в строго определённый момент времени для формирования искры. Его работа непосредственно зависит от сигналов, поступающих от датчика Холла, установленного в распределителе зажигания.
Датчик Холла фиксирует прохождение специального металлического экрана (якоря) через магнитное поле, создаваемое в корпусе датчика. При этом формируется импульс напряжения, который передаётся на коммутатор. Этот импульс интерпретируется как команда на размыкание цепи катушки зажигания. Таким образом обеспечивается синхронность искрообразования с фазами работы двигателя.
- Коммутатор получает импульсы с датчика Холла и, ориентируясь на них, управляет силовыми ключами, размыкающими цепь зажигания.
- От точности срабатывания коммутатора зависит момент зажигания, что критично для стабильной работы двигателя на разных оборотах.
- Сбой в работе датчика Холла или его соединении с коммутатором приводит к потере искры или нерегулярному зажиганию.
Надёжный контакт в соединительной колодке между датчиком Холла и коммутатором имеет решающее значение. При окислении разъёма или обрыве провода возможны ложные сигналы или их полное отсутствие. Рекомендуется периодически проверять состояние проводки и разъёмов, особенно на старых автомобилях.
Коммутатор и датчик Холла работают как единая система. При диагностике неисправностей зажигания важно проверять оба элемента одновременно, так как их отказ может проявляться схожими симптомами: нестабильная работа двигателя, пропуски зажигания, затруднённый пуск.
Принцип работы коммутатора при запуске двигателя
В момент запуска двигателя стартер начинает вращать коленчатый вал, активируя при этом датчик Холла, установленный в распределителе зажигания. Датчик формирует прямоугольные импульсы, соответствующие положению ротора, которые поступают на вход коммутатора.
Коммутатор обрабатывает эти импульсы и по их фронтам управляет транзистором, открывая и закрывая первичную цепь катушки зажигания. Когда транзистор закрывается, ток через обмотку катушки резко прерывается, что вызывает высоковольтный импульс во вторичной обмотке.
Этот импульс подаётся на свечу зажигания, вызывая воспламенение топливовоздушной смеси в цилиндре. Процесс повторяется с высокой точностью для каждого цилиндра в соответствии с углом поворота коленвала.
При запуске двигателя особенно важно, чтобы коммутатор стабильно работал при пониженном напряжении питания. Поэтому в конструкции некоторых блоков предусмотрена функция коррекции времени накопления энергии в катушке в зависимости от напряжения бортовой сети и частоты вращения.
Корректная работа коммутатора на этом этапе критична: сбои в его работе приводят к пропускам искры, трудностям с запуском или полной невозможности запуска двигателя. Для исключения таких проблем важно регулярно проверять контактные соединения, состояние массы и исправность сигнального провода от датчика Холла.
Управление током в первичной цепи катушки зажигания
Коммутатор контролирует прохождение тока в первичной обмотке катушки зажигания, открывая и замыкая транзисторный ключ с точной синхронизацией по сигналу с датчика Холла. В момент замкнутого состояния транзистора через первичную обмотку катушки проходит ток, который создает магнитное поле. При размыкании транзистора поле резко схлопывается, индуцируя высокое напряжение во вторичной обмотке.
Основная задача коммутатора – обеспечить строго рассчитанную длительность протекания тока (время накопления энергии), что влияет на величину выходного напряжения и стабильность искрообразования. При недостаточном времени насыщения катушка не успевает накопить нужную энергию, при избыточном – возникает перегрев и возможный выход из строя.
Управление током реализуется через ШИМ-регулирование или прецизионную коммутацию по углу поворота коленвала. Современные коммутаторы учитывают обороты двигателя, напряжение бортсети и температурные параметры для корректировки времени замыкания транзистора.
Рекомендации: при диагностике зажигания использовать осциллограф с возможностью фиксации длительности импульсов и напряжения насыщения. Любые отклонения от номинальных параметров указывают на неисправность в блоке коммутатора или в цепи его управления.
Влияние коммутатора на угол опережения зажигания
Коммутатор влияет на формирование момента зажигания, управляя размыканием первичной цепи катушки с точностью, необходимой для соответствия углу опережения. В зависимости от конструктивной схемы, он может либо принимать команды от блока управления (в инжекторных системах), либо самостоятельно формировать сигнал на основе данных с датчика Холла или индукционного датчика.
В системах с механическим распределением зажигания коммутатор выполняет исключительно исполнительную функцию. Однако в более современных схемах (например, с микропроцессорным управлением) коммутатор участвует в динамическом изменении угла опережения в зависимости от оборотов двигателя, положения дроссельной заслонки и других параметров. Это позволяет точнее синхронизировать момент искрообразования с положением поршня.
Если коммутатор не способен корректно обеспечивать временные характеристики размыкания, возникают отклонения угла опережения от расчетных значений. Это может проявляться в нестабильной работе двигателя, детонации, снижении мощности и увеличенном расходе топлива. В некоторых случаях возможно и запаздывание искры, особенно при высоких оборотах.
Для проверки корректности работы коммутатора на угол опережения применяют стробоскоп с возможностью считывания текущего угла. При диагностике важно учитывать, что отклонения могут быть связаны не только с самим коммутатором, но и с нарушениями в сигнальной цепи – например, сбоями в работе датчика положения коленвала или плохим контактом в разъёмах.
При замене коммутатора на аналог рекомендуется использовать модели с идентичными характеристиками временного отклика. Неподходящий по параметрам модуль может приводить к смещению угла зажигания и неустойчивой работе двигателя под нагрузкой.

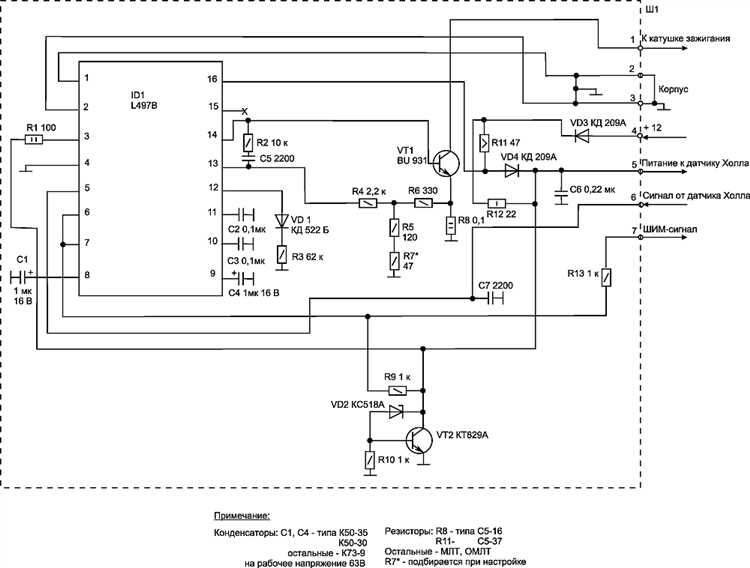

Типовые неисправности коммутатора и их признаки
Одна из распространённых неисправностей – полное отсутствие искры на свечах зажигания. Это может происходить при обрыве цепей внутри коммутатора, повреждении силовых транзисторов или нарушении контактов разъёма. При включении зажигания стартер вращает двигатель, но пуск не происходит, и свечи остаются сухими.
Частичная потеря искры, проявляющаяся в виде перебоев на отдельных цилиндрах, нередко связана с деградацией элементов управления внутри коммутатора. В таком случае двигатель работает с пропусками воспламенения, теряет мощность, особенно под нагрузкой или при резком нажатии на педаль газа.
Плавающие неисправности, проявляющиеся после прогрева двигателя, могут быть следствием термического разрушения компонентов. При нагреве корпус коммутатора расширяется, появляются микротрещины в пайке или нарушается работа ключевых элементов. Это сопровождается нестабильной работой двигателя, затруднённым пуском на горячую и возможными самопроизвольными остановками во время движения.
Если запуск возможен только с толкача, а при использовании стартера двигатель не заводится, следует проверить, выдаёт ли коммутатор управляющий импульс на катушку зажигания при низком напряжении. При снижении напряжения в момент пуска слабые элементы коммутатора могут перестать функционировать.
Периодическое исчезновение искры при вибрациях указывает на разрыв в пайке, плохой контакт в разъёме или частичное разрушение дорожек на плате. Для подтверждения этого достаточно слегка пошевелить разъём коммутатора или корпус во время работы двигателя.
Если после замены катушки зажигания, датчика Холла и свечей неисправность остаётся, необходимо проверить сам коммутатор с использованием диагностического оборудования или временной замены на заведомо исправный аналог.

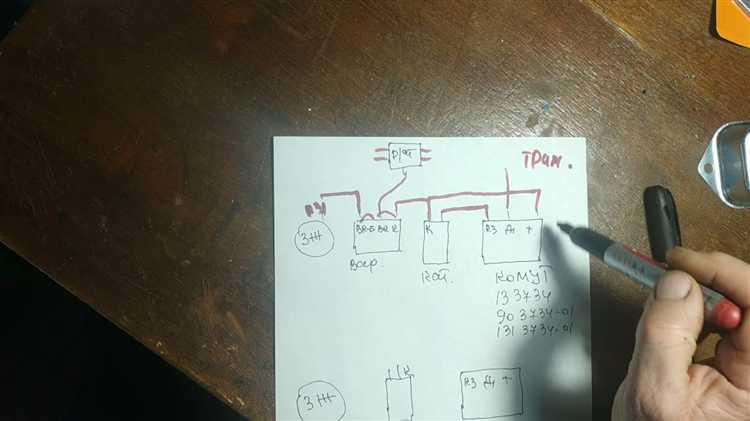

Проверка коммутатора с помощью мультиметра
Для проверки коммутатора потребуется цифровой мультиметр с функцией измерения сопротивления и прозвонки цепей. Сначала отсоедините разъемы коммутатора, чтобы исключить влияние других элементов системы.
Используйте режим прозвонки, чтобы проверить целостность цепей и отсутствие замыканий на корпус. При замыкании звуковой сигнал подастся, что свидетельствует о повреждении изоляции или внутреннем дефекте.
Обязательно сравните полученные данные с технической документацией конкретной модели коммутатора, поскольку значения могут отличаться в зависимости от производителя и типа устройства.
При обнаружении отклонений рекомендуется заменить коммутатор, так как неисправный элемент влияет на стабильность искрообразования и может вызвать перебои в работе двигателя.
Совместимость коммутаторов с различными системами зажигания
Коммутаторы разрабатываются с учётом специфики конкретных систем зажигания. Основные типы систем – бесконтактные электронные (с датчиком Холла или индуктивным датчиком) и контактные прерывательные. Совместимость напрямую зависит от принципа работы, напряжения и сигнала управления.
- Бесконтактные системы с датчиком Холла: Требуют коммутаторы с входным каскадом, способным обрабатывать цифровой сигнал от датчика. Обычно такие коммутаторы имеют встроенную защиту от помех и стабилизированный выход.
- Системы с индуктивным датчиком: Коммутаторы должны принимать аналоговый импульс с изменяющейся амплитудой. Для них характерна высокая чувствительность и способность корректно распознавать сигналы низкого уровня.
- Контактные прерыватель-осцилляторные системы: Используются коммутаторы с более простым управлением, часто на транзисторах, не требующие обработки цифрового сигнала, но с учётом допустимых токов и напряжений.
При подборе коммутатора необходимо проверить следующие параметры:
- Напряжение питания – должно совпадать с бортовой сетью автомобиля (обычно 12 В).
- Максимальный ток в первичной цепи катушки – должен превышать потребление системы с запасом не менее 20%.
- Тип входного сигнала – цифровой (датчик Холла) или аналоговый (индуктивный датчик).
- Совместимость по разъёмам и креплениям – для облегчения замены и надёжного контакта.
- Температурный диапазон эксплуатации – учитывая условия работы под капотом.
Рекомендуется использовать коммутаторы, рекомендованные производителем автомобиля или проверенные модели для конкретных марок и систем зажигания. Самостоятельный подбор требует проверки технических характеристик и тестирования в реальных условиях для предотвращения сбоев и преждевременного выхода из строя.
Рекомендации по замене и выбору нового коммутатора
Перед заменой коммутатора необходимо определить точную модель устройства, совместимую с маркой и системой зажигания автомобиля. Ошибки в подборе могут привести к нарушению работы двигателя и быстрому выходу из строя узла.
Для выбора коммутатора учитывайте тип системы зажигания – бесконтактная или с контактным прерывателем. Современные бесконтактные коммутаторы требуют проверки номинального напряжения и тока, которые должны совпадать с техническими характеристиками автомобиля.
Особое внимание уделяйте изготовителю. Рекомендуется приобретать оригинальные или сертифицированные аналоги от проверенных производителей, чтобы исключить дефекты и повышенный износ элементов.
При замене коммутатора убедитесь в исправности всех соединений и чистоте контактов в цепи зажигания. Коррозия и ослабленные контакты вызывают нестабильную работу системы и преждевременный выход из строя коммутатора.
После установки нового коммутатора обязательна проверка правильности угла опережения зажигания и отсутствие перебоев в искрообразовании. При необходимости выполните адаптацию параметров системы согласно рекомендациям завода-изготовителя.
Рекомендуется использовать диагностическое оборудование для контроля состояния коммутатора и связанных элементов зажигания, что помогает избежать частых замен и обеспечивает стабильную работу двигателя.
Вопрос-ответ:
Какова основная задача коммутатора в системе зажигания автомобиля?
Коммутатор управляет подачей тока в первичную обмотку катушки зажигания, обеспечивая прерывистое включение и отключение электрической цепи. Это формирует высоковольтные импульсы, необходимые для искрообразования на свечах. Без корректной работы коммутатора двигатель не сможет запуститься или будет работать с перебоями.
Почему может возникать перегрев коммутатора и как это влияет на работу двигателя?
Перегрев происходит из-за длительной работы под высокой нагрузкой, плохого контакта или дефектов в цепи питания. Повышенная температура снижает качество коммутации, что ведёт к нестабильному искрообразованию, ухудшению мощности и даже полному отказу зажигания. Регулярная проверка и поддержание исправности охлаждения и контактов помогает избежать подобных проблем.
Можно ли заменить коммутатор на модель от другого производителя и как подобрать совместимый?
Подбор зависит от технических параметров и типа системы зажигания автомобиля. Важно учитывать напряжение питания, форму и амплитуду сигнала от датчика, а также особенности подключения. Использование неподходящего коммутатора может привести к сбоям в работе двигателя или повреждению компонентов системы. Рекомендуется сверяться с технической документацией или консультироваться с сервисом перед заменой.
Как проверить исправность коммутатора без специальных приборов?
Можно выполнить простые тесты, например, проверить наличие искры на свече зажигания при включении стартера, прослушать работу двигателя на нестабильность или посторонние шумы. Однако такие методы не дают точного результата. Для проверки применяют мультиметр, измеряя сопротивление и напряжение на выводах коммутатора, или используют тестер на стенде в автосервисе.
Какие признаки указывают на неисправность коммутатора в системе зажигания?
К характерным признакам относятся трудности с запуском двигателя, перебои в работе на холостом ходу, снижение мощности, повышенный расход топлива, а также прерывистое искрообразование. Иногда наблюдается перегрев самого коммутатора или появление запаха гари. При появлении подобных симптомов рекомендуется проверить устройство и при необходимости заменить.
