Активный усилитель руля – это современная система, которая существенно облегчает управление автомобилем, обеспечивая точную обратную связь и адаптивную помощь водителю. В отличие от традиционных гидро- или электрических усилителей, активный усилитель применяет датчики и электронные блоки управления для динамического регулирования усилия на руле.
Работа системы основана на анализе угла поворота рулевого колеса, скорости автомобиля и дорожных условий. Электронный блок вычисляет оптимальный уровень поддержки, что повышает безопасность и комфорт вождения, снижая усталость водителя при длительных поездках и в сложных дорожных ситуациях.
Преимущества активного усилителя руля включают улучшенную устойчивость автомобиля на высокой скорости, автоматическую компенсацию бокового ветра и вибраций, а также возможность интеграции с системами помощи водителю, такими как системы удержания полосы движения и адаптивный круиз-контроль.
Использование активного усилителя способствует экономии топлива по сравнению с гидравлическими системами за счёт меньшего энергопотребления и более точного управления. Современные автомобили премиум-класса и некоторые массовые модели уже оснащены этой технологией, что подтверждает её эффективность и востребованность.
Как сенсоры считывают угол и усилие руля в активном усилителе
В активных усилителях руля применяются два ключевых типа сенсоров – угловые датчики положения и датчики крутящего момента. Угловые датчики фиксируют фактический поворот рулевого колеса относительно исходного положения с точностью до 0,1 градуса. Чаще всего используются магниторезистивные или оптические энкодеры, обеспечивающие высокую скорость отклика и устойчивость к помехам.
Датчики крутящего момента измеряют усилие, приложенное водителем к рулю. Для этого устанавливаются тензометрические датчики на рулевом валу или рейке, регистрирующие деформацию материала при вращении. Сигнал преобразуется в величину усилия с точностью порядка 0,5 Н·м. Некоторые системы дополнительно используют индуктивные или магнитные датчики для повышения надёжности показаний.
Данные с угловых и крутящих датчиков обрабатываются электронным блоком управления, который рассчитывает необходимую компенсацию усилия и угол поворота колес. Частота считывания сенсоров достигает 1 кГц, что обеспечивает мгновенную реакцию усилителя и плавность управления.
Для повышения точности и отказоустойчивости в системе применяются датчики с избыточностью – несколько сенсоров одного типа работают параллельно, а контроллер сравнивает сигналы и отбрасывает некорректные показания. Рекомендуется регулярная диагностика сенсорных модулей для своевременного выявления износа или сбоев, что гарантирует корректную работу усилителя и безопасность движения.
Роль электроники в контроле и корректировке усилия на руле
Основные входные сигналы для ЭБУ включают:
- угол поворота рулевого колеса, измеряемый сенсорами положения;
- скорость автомобиля, получаемая от датчиков ABS или спидометра;
- данные с датчиков усилия на руле, фиксирующих момент вращения;
- информацию о направлении и интенсивности ускорений, для оценки маневренности.
Обработка этих параметров позволяет ЭБУ динамически адаптировать крутящий момент, подаваемый электромотором усилителя. Например, на высокой скорости электроника уменьшает усилие для повышения устойчивости, а при маневрах на низкой скорости увеличивает поддержку для облегчения руления.
Алгоритмы корректировки усилия включают:
- Фазовое сглаживание – предотвращает резкие изменения крутящего момента, обеспечивая плавность управления.
- Автоматическую компенсацию внешних воздействий, например, ветра или неровностей дороги.
- Интеграцию с системами безопасности (ESP, ABS) для стабилизации автомобиля в критических ситуациях.
Для диагностики и обслуживания электроника активного усилителя предоставляет коды ошибок и данные о состоянии компонентов, что облегчает выявление неисправностей и предотвращает ухудшение работы системы.
Рекомендации по эксплуатации:
- Регулярно проверять состояние электроники и сенсоров на сервисах, особенно после ударов и ДТП.
- Использовать только рекомендованные производителем программные обновления для ЭБУ.
- Обращаться к специалистам при появлении посторонних звуков или изменения в ощущениях руления.

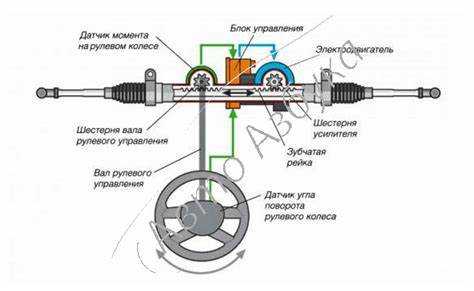

Особенности работы электродвигателя в системе активного усилителя
Электродвигатель в системе активного усилителя выполняет функцию привода, напрямую воздействующего на рулевую рейку или вал. Его работа координируется блоком управления в реальном времени, с учётом сигнала от датчиков момента, скорости и положения рулевого колеса.
Применяются преимущественно бесщёточные синхронные двигатели с постоянными магнитами (BLDC или PMSM), отличающиеся высокой точностью управления, компактностью и минимальными потерями на трение. Их крутящий момент регулируется через инвертор с широтно-импульсной модуляцией (ШИМ), что позволяет точно дозировать усилие в зависимости от условий движения.
Одна из ключевых особенностей – мгновенный отклик на управляющие сигналы: электродвигатель может изменять направление и величину усилия в доли секунды. Это критично при движении на высоких скоростях, на скользком покрытии или при активном маневрировании.
Для повышения надёжности система использует обратную связь по току и положению ротора. Датчики Холла или энкодеры обеспечивают точную синхронизацию фаз, исключая пропуски шагов и срыв синхронизации, особенно при быстром изменении нагрузки.
Важным фактором эффективности является температурное управление. Электродвигатель оснащается термодатчиком, а в ряде случаев – жидкостным или комбинированным охлаждением. Это предотвращает перегрев обмоток при длительных нагрузках, например, при парковке с частыми корректировками руля.
Для корректной работы критично состояние контактов, кабельных соединений и заземления. При увеличении переходного сопротивления возможны провалы напряжения и задержки в отклике. Рекомендуется проводить диагностику состояния двигателя и инвертора не реже одного раза в год.
Рекомендуется использовать оригинальное программное обеспечение при перепрошивке блока управления, так как некорректные настройки могут изменить алгоритм взаимодействия электродвигателя с рулевым механизмом, что приводит к нестабильному поведению автомобиля.
Влияние активного усилителя на безопасность управления автомобилем
Активный усилитель руля значительно повышает устойчивость автомобиля при движении в сложных дорожных условиях. Это достигается за счёт непрерывного анализа данных от сенсоров и адаптации усилия на руле в реальном времени.
- При боковом ветре система компенсирует внешнее воздействие, создавая противодействующее усилие, что позволяет водителю сохранять прямолинейное движение без постоянных корректировок руля.
- Во время экстренного маневрирования активный усилитель снижает вероятность избыточного или недостаточного поворота колёс, дозируя помощь в зависимости от скорости и угла поворота.
- На скользком покрытии (лёд, мокрый асфальт) усилие на руле автоматически увеличивается или уменьшается, в зависимости от сцепления, снижая риск заноса и улучшая информативность управления.
Дополнительно, система может работать в связке с системами стабилизации (ESP, ABS), получая от них сигналы и корректируя отклик рулевого управления при возникновении нестабильности. Это особенно важно при резком торможении в повороте или на неоднородном покрытии.
Исследования, проведённые автопроизводителями, показывают снижение времени реакции водителя на 15–20% при наличии активного усилителя, особенно в ситуациях с резким изменением дорожной обстановки. Это напрямую влияет на тормозной путь и вероятность столкновения.
- Проверяйте исправность датчиков угла поворота и момента усилия – они критичны для корректной работы усилителя.
- Не отключайте систему при движении с прицепом – она помогает компенсировать нестабильность траектории.
- После установки нестандартных колёс или подвески требуется повторная калибровка усилителя у дилера.
Таким образом, активный усилитель руля – не просто комфортный элемент, а функциональный компонент безопасности, снижающий риск ошибок водителя и повышающий устойчивость автомобиля в критических ситуациях.
Адаптация активного усилителя под разные режимы движения и скорость
Современные активные усилители руля способны динамически изменять характеристики усилия в зависимости от условий движения. Один из ключевых факторов – скорость автомобиля. На низких скоростях, например при парковке, система снижает сопротивление, облегчая вращение рулевого колеса. Это достигается повышением уровня электропомощи от электродвигателя, который управляется по сигналам от блока управления с учётом данных датчиков скорости и угла поворота рулевого колеса.
При движении на высоких скоростях, например на шоссе, усилитель уменьшает степень вмешательства, чтобы обеспечить более точное и информативное рулевое управление. В этом режиме алгоритмы системы корректируют электрическую помощь с учетом показаний акселерометра, гироскопа и продольного ускорения, снижая чувствительность руля и повышая устойчивость автомобиля к резким отклонениям траектории.
В режимах активного маневрирования, таких как экстренное перестроение или объезд препятствий, усилитель способен оперативно адаптироваться. Используя данные от блока стабилизации (ESC), он увеличивает отклик системы, обеспечивая моментальную реакцию на команды водителя. Такая адаптация реализуется за счёт программируемых профилей усилия, заранее заложенных в управляющий блок и активируемых в зависимости от входных параметров движения.
Для езды по неровным покрытиям или в условиях бездорожья используется режим с повышенным сопротивлением и ограничением амплитуды корректировок, чтобы исключить избыточную реактивность руля и сохранить предсказуемость поведения автомобиля. В некоторых системах предусмотрена ручная или автоматическая настройка профилей рулевого управления в зависимости от выбранного режима движения – «Эко», «Комфорт», «Спорт» или «Оффроуд».
Адаптивность активного усилителя также обеспечивает компенсацию внешних факторов – бокового ветра, уклона дороги или нагрузки на заднюю ось. Эти корректировки вносятся системой в режиме реального времени, опираясь на данные от продвинутых сенсоров положения кузова и распределения веса. Такое поведение системы повышает точность управления и снижает утомляемость водителя на длительных маршрутах.
Диагностика и устранение типичных неисправностей активного усилителя руля
Активный усилитель руля, в отличие от традиционного, имеет более сложную электронную и сенсорную архитектуру. Это делает диагностику более точной, но требует специализированного подхода. Первичные признаки неисправности включают повышенное или неравномерное усилие на руле, сообщения на панели приборов и отключение ассистента при движении.
Первым этапом диагностики является считывание кодов ошибок через OBD-II интерфейс. Коды, связанные с усилителем руля, обычно обозначаются как C1xxx или Uxxxx. Например, код C101D указывает на неисправность датчика угла поворота, а U2105 – на потерю связи между ЭБУ усилителя и другими модулями.
Ниже приведены типичные неисправности и рекомендации по их устранению:
| Неисправность | Причина | Решение |
|---|---|---|
| Рывки или рывковое поведение руля | Сбои в работе датчика крутящего момента или повреждение жгута | Проверить сопротивление на разъёме датчика, заменить при отклонении от нормы |
| Повышенное усилие при вращении | Отказ электродвигателя усилителя или деградация шестерён | Проверить питание на моторе, измерить ток потребления, при отклонении – заменить мотор |
| Периодическое отключение усилителя | Перегрев блока управления или просадка напряжения | Проверить температуру ЭБУ, напряжение на клеммах при запуске, заменить аккумулятор при просадке ниже 11 В |
| Полный отказ усилителя | Неисправность контроллера EPS или потеря связи с CAN-шиной | Провести тест шины, проверить целостность линии CAN, заменить ЭБУ при отсутствии связи |
После устранения неисправностей необходима обязательная адаптация системы. В большинстве моделей это выполняется через диагностический сканер с функцией «рулевое обучение», в ходе которого система калибрует центральное положение руля и параметры датчиков. Игнорирование этого этапа приводит к неточной работе усилителя и преждевременному износу компонентов.
Регулярная проверка состояния проводки, контроль крутящего момента и температуры блока управления позволяют выявлять потенциальные сбои до их критического проявления. В условиях эксплуатации в холодном климате также следует учитывать возможность обмерзания разъёмов и конденсации влаги в блоке.
Преимущества активного усилителя по сравнению с гидравлическими аналогами
Активный усилитель руля обеспечивает точное управление усилием за счёт электронной регулировки, тогда как в гидроусилителях вся нагрузка ложится на насос, работающий постоянно, независимо от дорожной ситуации. Это снижает эффективность и приводит к дополнительному расходу топлива.
Благодаря отказу от гидравлической жидкости и насоса активный усилитель значительно упрощает техническое обслуживание. Отсутствие необходимости замены жидкости и герметизации соединений уменьшает риск протечек и снижает эксплуатационные затраты.
Электронное управление позволяет адаптировать усиление в зависимости от скорости, угла поворота рулевого колеса и дорожных условий. В гидравлической системе такие адаптации невозможны: она обеспечивает одинаковое усилие вне зависимости от ситуации, что снижает комфорт и точность управления.
Масса и габариты системы с активным усилителем ниже за счёт исключения насоса, приводных ремней и резервуара с жидкостью. Это особенно важно в современных автомобилях, где оптимизация пространства и веса влияет на динамику и экономичность.
Активный усилитель позволяет интеграцию с другими электронными системами, такими как стабилизация, удержание в полосе и адаптивное рулевое управление. В гидравлической системе невозможна быстрая коррекция траектории по сигналу от датчиков, что ограничивает её применимость в современных системах помощи водителю.
