Электронная стояночная тормозная система (EPB – Electronic Parking Brake) представляет собой современную замену механическому ручному тормозу. В отличие от традиционного рычага, EPB активируется с помощью кнопки на панели управления и работает за счёт электроприводов, встроенных в тормозные механизмы задних колёс.
Основная задача EPB – удержание автомобиля в неподвижном состоянии при стоянке. Система управляется электронным блоком, который координирует усилие на тормозные суппорты в зависимости от положения автомобиля, угла наклона дороги и других параметров. В некоторых моделях система интегрирована с функцией Auto Hold, автоматически удерживающей автомобиль на уклоне без необходимости постоянного нажатия на педаль тормоза.
EPB активно используется в автомобилях среднего и премиального классов, начиная с начала 2000-х годов. Среди преимуществ – компактность, снижение износа троса и ручного механизма, интеграция с другими электронными системами автомобиля (ABS, ESP). Однако, при выходе из строя электроники или обрыве питания, система требует специальной процедуры аварийного разблокирования, что важно учитывать при обслуживании и ремонте.
Установка EPB требует регулярной диагностики и знания особенностей работы. При замене колодок или суппортов необходимо использовать диагностическое оборудование для перевода системы в сервисный режим. Игнорирование этой процедуры может привести к поломке мотор-редуктора или заклиниванию механизма. Поэтому владельцам автомобилей с EPB рекомендуется обслуживать тормозную систему только в сертифицированных сервисах или при наличии соответствующего оборудования.

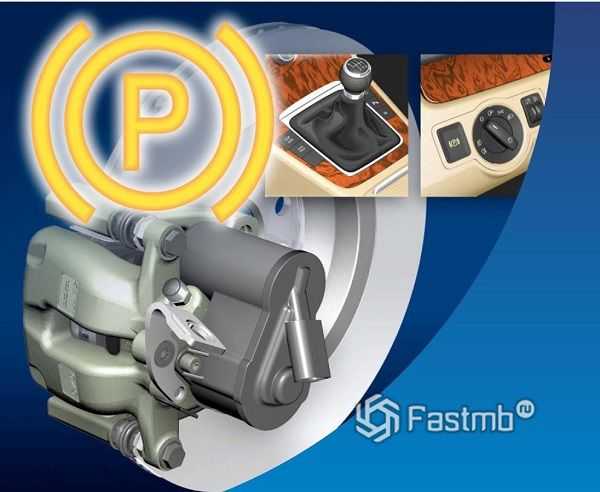

Как работает электронный стояночный тормоз
После активации кнопки система выполняет следующие действия:
- Контроллер получает сигнал о необходимости активации стояночного тормоза.
- Электродвигатели на суппортах создают усилие, передающееся на тормозные колодки.
- Колодки прижимаются к тормозным дискам, блокируя движение колес.
- Контроллер фиксирует положение, поддерживая усилие без участия водителя.
Отключение тормоза происходит в обратном порядке: при запуске двигателя и начале движения система автоматически ослабляет давление в приводах, колодки отводятся от дисков.
EPB может использовать одну из двух схем:
- Привод на суппортах – электромотор монтируется прямо на суппорт и действует через винтовой механизм на поршень.
- Кабельный привод – мотор натягивает трос, аналогично традиционному ручнику, но без участия рычага.
Дополнительная функция системы – автоматическое удержание (Auto Hold), активирующая тормоз при остановке без необходимости удерживать педаль. Это особенно полезно в пробках и на уклонах.
Работа системы постоянно контролируется датчиками, в том числе:
- датчиком угла наклона (определяет необходимость автоматической активации тормоза на склоне);
- датчиками скорости вращения колес (для определения начала движения);
- датчиком положения педали тормоза (для активации функции Auto Hold).
При диагностике системы важна проверка состояния электроприводов, ответных разъемов и блока управления. Наличие ошибок в памяти ECU требует считывания с помощью сканера.
Чем отличается EPB от ручного тормоза
Электронный стояночный тормоз (EPB) отличается от традиционного ручного тормоза как по принципу действия, так и по конструкции. Вместо механической тяги троса EPB использует электроприводы, установленные на тормозных суппортах задней оси, которые активируются сигналом от блока управления.
Основное отличие – отсутствие физического рычага. Водитель включает тормоз нажатием кнопки, после чего срабатывает электромотор. Это исключает человеческий фактор при недостаточном натяжении троса, как в случае с ручным тормозом.
EPB обеспечивает автоматическую активацию при выключении двигателя или открытии двери на уклоне, что невозможно реализовать в стандартной механике. Кроме того, система интегрируется с ABS и ESC, позволяя реализовать функции Auto Hold и экстренного торможения с помощью кнопки.
Механический тормоз требует регулярной регулировки и может терять эффективность из-за растяжения троса. В EPB все параметры контролируются электроникой, а натяжение выполняется мотор-редуктором с датчиком усилия, что обеспечивает стабильность срабатывания независимо от износа колодок.
Однако при выходе из строя EPB не всегда возможна ручная разблокировка без диагностики или аварийного доступа, в то время как традиционный ручник работает даже при полной потере электроэнергии.
Для водителей, не привыкших к электронным системам, EPB требует адаптации. Но с точки зрения функциональности, безопасности и комфорта, он превосходит механическую конструкцию.

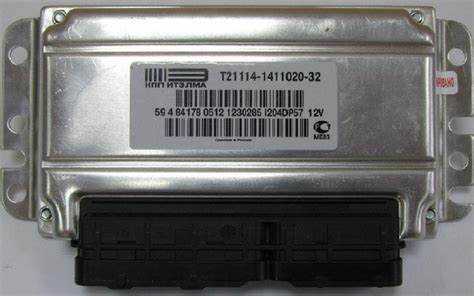

Где устанавливается блок управления EPB

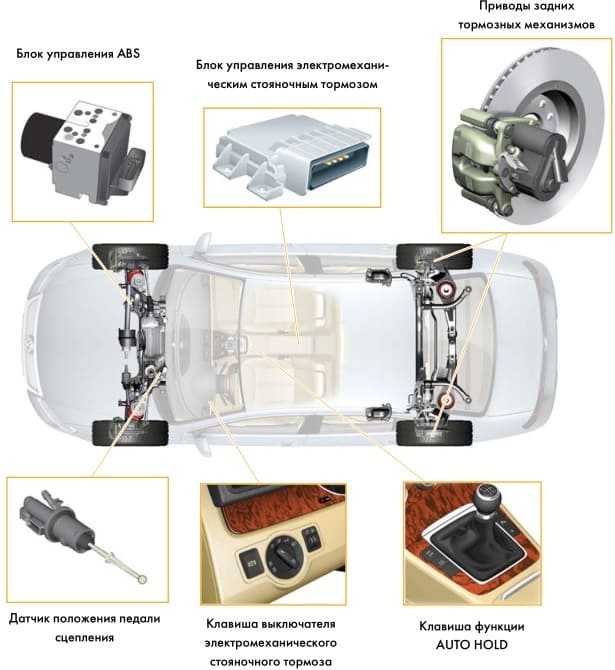

Блок управления EPB (Electronic Parking Brake) размещается в различных зонах автомобиля в зависимости от конструктивных особенностей конкретной модели. Чаще всего он монтируется в районе центральной консоли или под сиденьем водителя. Такое расположение обеспечивает короткий путь к органам управления и удобный доступ при техническом обслуживании.
В некоторых автомобилях блок управления EPB может быть установлен в багажном отсеке рядом с другими электронными модулями, особенно если система использует тросовую реализацию с электроприводами на задних колесах. В этом случае блок соединён с мотор-редукторами с помощью экранированной проводки для защиты от помех.
При размещении блока в салоне важно учитывать требования к вентиляции и температурному режиму, поскольку перегрев электронных компонентов может привести к сбоям. По этой причине производители используют пассивное охлаждение и размещают модуль в нишах с возможностью отвода тепла.
Во время диагностики и ремонта доступ к блоку управления возможен через демонтаж пластиковых накладок или специализированных сервисных панелей. Рекомендуется использовать только сертифицированное оборудование, так как вмешательство в систему EPB без надлежащих навыков может привести к ошибкам в работе стояночного тормоза и нарушению безопасности.
Как водитель активирует и отключает EPB

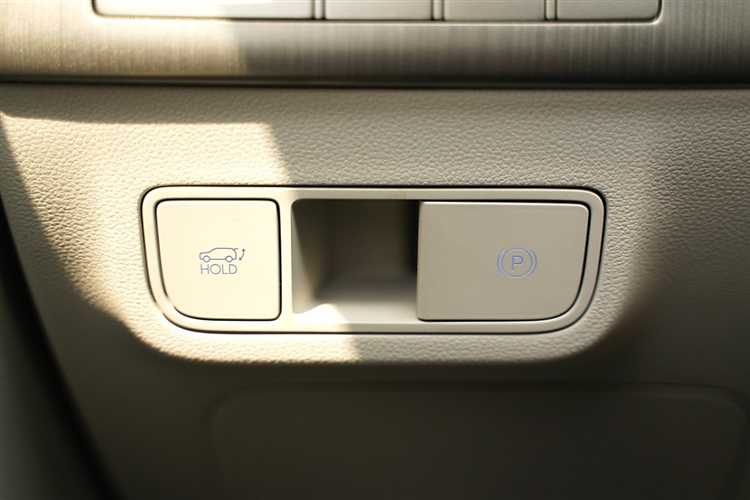

Электронный стояночный тормоз (EPB) активируется нажатием кнопки с символом «P» на центральной консоли или рядом с рычагом переключения передач. При активации система приводит в действие электроприводы задних тормозных механизмов, фиксируя колёса. Подтверждением служит загорание соответствующего индикатора на панели приборов.
Для отключения EPB водитель должен нажать ту же кнопку при включённом зажигании и нажатой педали тормоза. В автомобилях с автоматической трансмиссией возможно автоматическое отключение при начале движения, если система это поддерживает. В случае ручной коробки передач для отключения может потребоваться дополнительное нажатие сцепления.
Режим автоматической активации EPB при выключении двигателя доступен не во всех моделях и может быть включён или отключён через настройки бортовой системы. Также предусмотрен аварийный режим деактивации через сервисное меню или диагностическое оборудование, если основной способ не работает из-за неисправности.
Что делать при отказе системы EPB

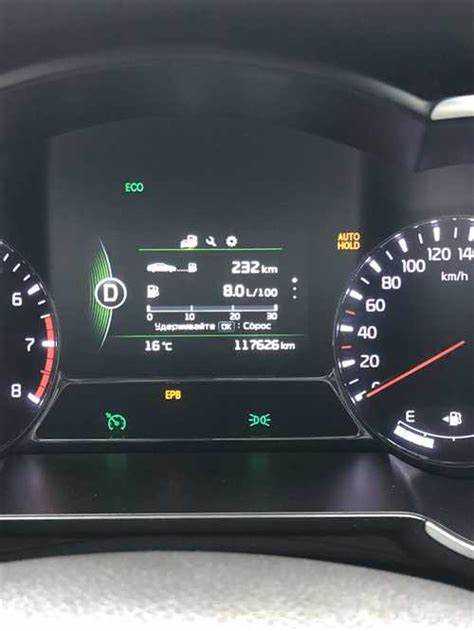

При появлении индикации неисправности EPB на панели приборов (обычно это мигающий или горящий символ стояночного тормоза с восклицательным знаком), необходимо сразу проверить работоспособность механического торможения. Если автомобиль находится в движении, удерживайте его тормозами до полной остановки на безопасной площадке.
Первое действие – выключить и повторно включить зажигание. Иногда сбой может быть временным и устранится после перезапуска блока управления. Если значок EPB не исчезает, двигаться дальше без диагностики не рекомендуется.
Если система отказала в активном состоянии (тормоз не отпускается), не пытайтесь продолжать движение. В ряде моделей предусмотрен аварийный режим разблокировки – он может быть механическим (через скрытый трос в багажнике или под центральной консолью) или программным (через сервисное меню автомобиля или диагностическое оборудование).
Если тормоз не активируется (не ставится), при остановке автомобиля обязательно включите передачу (на механике – первую или заднюю, на автомате – режим «P») и используйте противооткатные упоры, особенно на уклоне.
Для точной диагностики следует считать ошибки блока управления EPB с помощью OBD2-сканера. Типовые ошибки включают коды C0061, C101C, C2000 и указывают на проблемы с приводом, кнопкой или блоком управления. Наличие таких кодов требует осмотра исполнительного механизма тормозов, состояния жгута проводки и клемм.
Двигаться с неисправным EPB можно только в экстренном случае, соблюдая повышенные меры предосторожности. Рекомендуется ограничить скорость, избегать уклонов и как можно скорее обратиться в сервис.
Нельзя самостоятельно программировать или отключать EPB без точного понимания его архитектуры – вмешательство может привести к повреждению блока и отказу других систем (ABS, ESP).
Для предотвращения подобных ситуаций рекомендуется регулярно выполнять адаптацию тормозов через диагностический сканер (особенно после замены задних колодок) и проверять состояние аккумулятора – низкое напряжение питания часто вызывает сбои в работе EPB.
Можно ли буксировать машину с EPB
Электронный стояночный тормоз (EPB) управляет фиксацией колес через электрический привод и электронный блок управления. При буксировке автомобиля с включённым EPB существует риск повреждения механизма и электроники.
Основные рекомендации по буксировке машины с EPB:
- Перед буксировкой необходимо отключить EPB, чтобы исключить блокировку колес и снизить нагрузку на тормозной механизм.
- В некоторых моделях отключение EPB происходит автоматически при включении зажигания или запуске двигателя, но не всегда – обязательно проверить инструкцию по эксплуатации.
- Если EPB не удаётся отключить, буксировка разрешена только на короткие расстояния и на низкой скорости (обычно не более 10-15 км/ч).
- Некоторые автомобили оборудованы специальным режимом буксировки или функцией аварийного разблокирования EPB через диагностический разъем.
Опасности при неправильной буксировке с активным EPB:
- Перегрев и выход из строя электромоторов тормозного привода.
- Повреждение электронного блока управления из-за попыток насильственного освобождения тормозов.
- Блокировка колес и ухудшение управляемости при движении.
Если невозможно отключить EPB штатными средствами, рекомендуется вызвать эвакуатор с подъёмной платформой, чтобы избежать повреждений.
Для конкретного автомобиля следует обязательно ознакомиться с руководством по эксплуатации, где производитель указывает допустимые методы буксировки при наличии EPB.
Как проводится диагностика неисправностей EPB
Диагностика системы электронного стояночного тормоза (EPB) начинается с подключения к специализированному сканеру, поддерживающему протоколы автомобиля. Сканер считывает коды ошибок блока управления EPB, фиксируя сбои в работе электромеханических актуаторов, датчиков положения рычага и электропроводки.
При отсутствии явных ошибок проверяется напряжение питания блока управления, которое должно соответствовать 12 В с допустимыми отклонениями ±0,5 В. Измеряется сопротивление электромоторов EPB для исключения замыкания или обрыва цепи.
Тестируется корректность работы датчика положения рычага или кнопки активации EPB с помощью осциллографа или специализированного диагностического ПО, проверяющего передачу сигналов на блок управления.
Для оценки механического состояния тормозных колодок и рычажного механизма проводится визуальный осмотр и измерение свободного хода тросов или актуаторов. Неправильная установка или износ компонентов часто вызывают ложные ошибки в системе.
При подозрении на программные сбои выполняется перепрограммирование блока управления EPB с применением фирменного ПО производителя автомобиля, что позволяет устранить баги и обновить алгоритмы работы системы.
Заключительный этап – тестирование функции автоматической постановки и снятия стояночного тормоза в разных режимах движения для подтверждения устранения неисправностей.
Нужна ли адаптация EPB после замены колодок
После замены тормозных колодок на автомобилях с системой электронного стояночного тормоза (EPB) адаптация чаще всего необходима для корректной работы системы. EPB контролирует положение колодок и усилие торможения через датчики, поэтому без сброса и калибровки новые колодки могут восприниматься как изношенные, что приводит к ошибкам и некорректной активации стояночного тормоза.
Процедура адаптации обычно выполняется с помощью диагностического оборудования, подключенного к автомобилю. В процессе система сбрасывает данные о износе колодок и устанавливает новые параметры, учитывающие толщину и характеристики установленных деталей.
Некоторые автомобили позволяют выполнить адаптацию EPB через меню на приборной панели, но в большинстве случаев требуется специализированный сканер с функцией обслуживания тормозной системы.
Без адаптации возможно появление предупреждающих индикаторов на панели, снижение эффективности стояночного тормоза и некорректное срабатывание автоматической функции отпирания при начале движения.
Рекомендуется выполнять адаптацию EPB сразу после замены колодок и перед эксплуатацией автомобиля, чтобы исключить технические сбои и обеспечить стабильную работу системы.
Вопрос-ответ:
Как работает система EPB и чем она отличается от обычного ручного тормоза?
Система EPB (электронный стояночный тормоз) заменяет традиционный рычаг или педаль стояночного тормоза на электронный привод. При нажатии кнопки или переключателя электродвигатель затягивает тормозные колодки, фиксируя автомобиль на месте. В отличие от механического ручного тормоза, EPB управляется блоком управления, что позволяет точнее контролировать усилие торможения и интегрироваться с другими системами автомобиля, например ABS и ESP.
Нужно ли выполнять адаптацию системы EPB после замены тормозных колодок?
После замены колодок на автомобилях с EPB рекомендуется провести процедуру адаптации, которая обеспечивает корректную работу стояночного тормоза. Эта операция калибрует длину хода тормозного механизма и корректирует усилие зажатия колодок. Без адаптации может возникнуть неправильное срабатывание EPB, что приведет к неполному торможению или преждевременному износу компонентов.
Какие основные причины сбоев в работе системы EPB и как их диагностировать?
Типичные причины неисправностей EPB включают износ тормозных колодок, повреждение электродвигателя, проблемы с датчиками или блоком управления. Для диагностики используют специализированное оборудование — диагностический сканер, который считывает коды ошибок и параметры работы системы. Важно проверить состояние электропроводки и надежность контактов, а также физический износ элементов тормоза. Часто причиной сбоя становится неправильная адаптация после ремонта.
Можно ли буксировать автомобиль с активированной системой EPB?
Буксировка с включённым EPB запрещена, так как стояночный тормоз намертво фиксирует задние колёса. При попытке буксировки с активированным EPB это может привести к повреждению тормозных механизмов и системы управления. Если необходимо буксировать, EPB следует сначала отключить, а в некоторых моделях – провести процедуру разблокировки через меню или с помощью диагностического оборудования.
