На автомобилях Volkswagen Passat B3 с бензиновыми и дизельными двигателями датчик давления масла устанавливается в блоке цилиндров. Его точное расположение зависит от типа двигателя, но в большинстве случаев он находится со стороны масляного фильтра, ближе к задней части двигателя, в районе фланца масляного канала.
На бензиновых версиях с двигателями объёмом 1.8 и 2.0 литра датчик крепится непосредственно к алюминиевому корпусу возле масляного фильтра, рядом с кронштейном крепления генератора. Для доступа потребуется снять пластиковую защиту двигателя (если она установлена) и отвести в сторону провода, чтобы освободить пространство для работы ключом на 24 мм.
На дизельных модификациях, таких как 1.6 TD и 1.9 D, датчик может быть установлен сбоку от головки блока цилиндров или чуть ниже, ближе к передней опоре двигателя. Здесь затруднения при доступе могут создавать патрубки системы охлаждения и элементы впуска, поэтому перед заменой рекомендуется отключить аккумулятор и демонтировать мешающие компоненты.
Для точного определения положения датчика рекомендуется ориентироваться по проводу с одиночным контактным разъёмом, который подключён к корпусу с резьбовым соединением. Этот провод ведёт к панели приборов и участвует в работе контрольной лампы давления масла. При замене важно не перепутать его с датчиком аварийного давления, который может быть установлен рядом и отличаться цветом корпуса или рабочим давлением.
Где находится датчик давления масла на двигателе 1.8 бензин
На двигателе 1.8 бензин Volkswagen Passat B3 датчик давления масла установлен в нижней части блока двигателя, рядом с масляным фильтром. Конкретно он вкручен в масляную магистраль, проходящую по правой стороне блока цилиндров, ближе к передней части двигателя.
Для доступа к датчику необходимо снять защиту картера, если она установлена. После этого датчик становится доступен снизу автомобиля. Он имеет резьбовое соединение и подключён к проводке через одноконтактный разъём. Корпус датчика обычно металлический, с пластиковым верхом, окрашенным в синий или чёрный цвет в зависимости от давления, на которое он рассчитан.
Перед демонтажем рекомендуется отключить минусовую клемму аккумулятора. Откручивать датчик следует рожковым ключом на 24 мм. При установке нового датчика необходимо использовать уплотнительное кольцо, входящее в комплект. Затягивать следует с умеренным усилием, избегая повреждения резьбы алюминиевого блока.
Если двигатель загрязнён маслом в районе установки датчика, это может указывать на подтекание масла через корпус или резьбовое соединение. В таких случаях замену следует проводить незамедлительно, чтобы исключить падение давления в системе смазки.
Поиск датчика на дизельных версиях Passat B3
На дизельных двигателях Passat B3 (в частности, 1.6 TD и 1.9 D) датчик давления масла расположен в нижней части блока цилиндров, ближе к масляному фильтру. В большинстве случаев он ввинчен в масляную магистраль в районе задней части двигателя, ближе к стыку с коробкой передач.
Для доступа к датчику на двигателе 1.6 TD (код JP) удобно использовать яму или подъемник. Снизу автомобиля следует найти масляный фильтр. Неподалёку от него, на блоке, установлен датчик с одним проводом на плоском разъёме. Контакт часто окисляется, поэтому перед снятием рекомендуется зачистить его.
На моторах 1.9 D (код 1Y) конструкция аналогична, но корпус масляного фильтра может быть установлен под другим углом. Датчик также находится сбоку от фильтра, немного выше уровня поддона. Визуальный осмотр через верх затруднён из-за размещения шлангов и корпуса впуска, поэтому предпочтительнее работать снизу.
Маркировка штатного датчика: чаще всего применяется датчик с рабочим давлением 0.9 бар. Резьба стандартная – M10x1. Если планируется замена, подбирай по каталожному номеру оригинала или его аналогам с допустимым давлением срабатывания.
Рекомендация: при плохом доступе можно отсоединить нижнюю часть воздуховода или снять защиту двигателя. Не допускай подтекания масла при демонтаже – держи под рукой ветошь и пробку для временной заглушки отверстия.
Различия в расположении датчика на моторах RP, ABS и другие
На моторах Passat B3 с бензиновыми двигателями RP и ABS датчик давления масла установлен в разных местах, что связано с конструктивными особенностями каждого типа двигателя. Знание точного расположения упрощает диагностику и обслуживание системы смазки.
- Двигатель RP (1.8 карбюратор, 90 л.с.): датчик давления масла установлен на головке блока цилиндров, в районе распределительного вала, ближе к задней части двигателя. Для доступа потребуется снять воздушный фильтр. Электрический разъём направлен в сторону аккумулятора.
- Двигатель ABS (1.8 инжектор, 90 л.с.): здесь датчик расположен на корпусе масляного фильтра, ближе к передней части двигателя. Он легко доступен сверху, особенно при снятом кожухе ГРМ. Разъём смотрит вниз и немного в сторону радиатора.
- Двигатели типа 2E (2.0, 115 л.с.): на этих версиях используется два датчика давления масла. Один устанавливается на головке блока, а второй – рядом с масляным фильтром. Работа системы контроля давления зависит от сигналов обоих датчиков, различающихся по диапазону срабатывания.
При замене или диагностике стоит учитывать тип установленного мотора и расположение самого датчика, чтобы избежать повреждения корпуса при демонтаже. Подключение к штатной электросхеме также может отличаться в зависимости от комплектации и года выпуска.
Как визуально определить датчик давления масла под капотом
Датчик давления масла на Passat B3 представляет собой небольшой цилиндрический элемент с металлическим или пластиковым корпусом, к которому подключён одиночный или двойной контактный разъём. Обычно на корпусе датчика имеется шестигранник под ключ, что позволяет отличить его от других элементов двигателя.
На бензиновых моторах датчик устанавливается вблизи масляного фильтра. Для двигателей RP и аналогичных (1.8 л) он располагается на корпусе масляного насоса, который находится с правой стороны блока цилиндров, ближе к передней части двигателя. Контакт выходит горизонтально и соединяется с проводкой, идущей вдоль двигателя.
На дизельных версиях (например, с мотором 1.6 или 1.9) датчик может быть размещён ближе к щитку моторного отсека. Визуально его можно найти, проследив за жгутом проводов, отходящим от блока реле давления. В отличие от бензиновых вариантов, на некоторых дизелях устанавливаются два датчика: один на головке блока, другой внизу у масляного канала.
Рекомендации по поиску: используйте переносной фонарь, так как датчик может быть частично скрыт трубками системы охлаждения или впускным коллектором. При наличии загрязнений предварительно очистите область возле предполагаемого места установки, чтобы чётко различить элементы по форме и подключению.
Не путайте датчик давления масла с датчиком температуры охлаждающей жидкости или датчиком уровня масла – они имеют иное расположение и большее количество контактов.
Снятие защитных элементов для доступа к датчику
Перед началом работы необходимо отключить минусовую клемму аккумулятора. Это исключит короткое замыкание при случайном контакте с металлическими частями.
На бензиновых версиях Passat B3 с мотором 1.8 для доступа к датчику давления масла часто требуется снять нижнюю защиту картера. Если установлена пластиковая защита, она крепится к подрамнику болтами или саморезами. Используется головка на 10 или крестовая отвёртка, в зависимости от типа крепежа. Демонтаж производится снизу автомобиля, поэтому желательно использовать подъёмник или установить автомобиль на прочные подпорки.
На некоторых дизельных версиях с моторами 1.6 и 1.9 также может потребоваться снять пластиковую обшивку двигателя. Она фиксируется клипсами или болтами по периметру. При снятии важно не повредить пластиковые элементы, особенно в районе креплений шлангов и электропроводки.
Если доступ затруднён с верхней части моторного отсека, необходимо демонтировать воздухозаборник или часть впускного кожуха, особенно на двигателях с инжекторной системой Mono-Jetronic. Эти элементы закреплены хомутами и винтами – потребуется отвёртка и торцовая головка.
После снятия всех мешающих элементов открывается прямой доступ к датчику давления масла, расположенного в области масляного фильтра или рядом с блоком цилиндров. Визуальный контроль на этом этапе облегчает дальнейший демонтаж датчика.

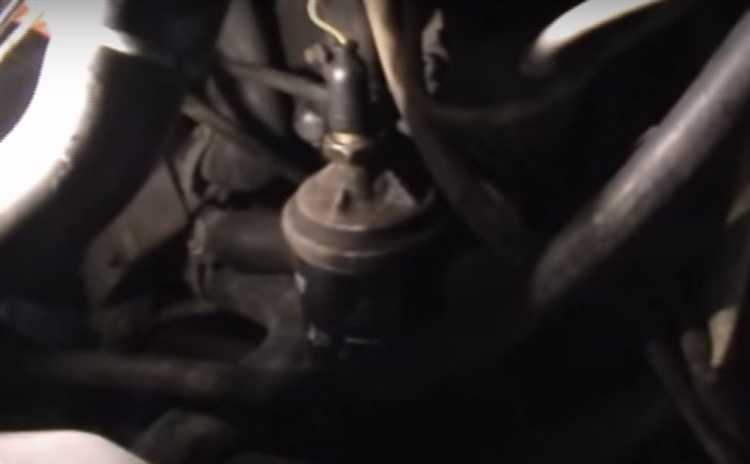

Инструменты, нужные для осмотра и замены датчика
Для работы с датчиком давления масла на Пассат Б3 потребуется набор ключей с размером 22 мм – именно такой подходит для отворачивания датчика. Рекомендуется использовать трещотку с удлинителем для удобства доступа в ограниченном пространстве моторного отсека.
Необходим плоский и крестовый отвертки для отсоединения электрического разъема и снятия защитных крышек. Для очистки контактов подойдет щетка с мягкой щетиной или спиртовой растворитель.
Чтобы избежать повреждений при демонтаже, стоит подготовить специальный съемник разъемов или пластиковую лопатку. Для проверки работоспособности датчика рекомендуется мультиметр с функцией измерения сопротивления и напряжения.
В некоторых случаях понадобится герметик или уплотнительное кольцо для повторной установки датчика и предотвращения утечек масла. Для защиты рук и удобства работы рекомендуется использовать перчатки из нитрила или латекса.
Признаки неисправности, указывающие на датчик давления масла
Если стрелка резко падает до нуля или постоянно находится на минимуме при нормальном уровне масла и исправном насосе, это указывает на неисправность датчика или его цепи. Также может проявляться периодическое мигание или постоянное горение индикатора масла на приборной панели.
Другой признак – ложные тревоги, когда при нормальном давлении масла индикатор сигнализирует о низком давлении. Это часто связано с внутренним обрывом датчика, коррозией контактов или повреждением проводки.
При диагностике следует проверить напряжение питания датчика и целостность соединений. Замена датчика необходима, если измерения с помощью внешнего манометра подтверждают нормальное давление, а показания на приборной панели отсутствуют или некорректны.
Игнорирование подобных симптомов может привести к серьезным повреждениям двигателя из-за отсутствия контроля за давлением масла.
Что делать, если не удаётся найти датчик по описанию
Если поиск датчика давления масла на двигателе Пассат Б3 по стандартным рекомендациям не дал результатов, следует проверить несколько важных аспектов.
- Уточнить модель и модификацию двигателя. Для версий RP, ABS и дизельных моторов расположение датчика отличается. Информация о точной комплектации обычно есть в сервисной документации или на специализированных форумах.
- Осмотреть пространство возле масляного фильтра и блока цилиндров с разных углов. На Пассат Б3 датчик часто размещается в труднодоступных местах, частично скрыт защитными кожухами или проводкой.
- Использовать правильный инструмент для доступа – иногда датчик прячется за металлическими элементами, которые необходимо временно снять. Это могут быть крепления воздушного фильтра или защитные щитки.
- Проверить наличие электрического разъёма и состояние проводки. Даже если датчик визуально не найден, разъём с проводами, идущий к нему, подскажет примерное местоположение.
- Обратиться к каталогам запчастей с артикулом по VIN автомобиля. Часто там указывается точное место установки датчика с иллюстрациями.
- Если стандартные методы не помогают, воспользоваться диагностическим прибором для проверки сигнала с датчика. Это позволит убедиться в его работе или отсутствии, что направит к месту установки.
Последовательное выполнение этих шагов поможет обнаружить датчик давления масла даже в сложных случаях, когда описание не совпадает с реальным расположением.
Вопрос-ответ:
Где именно находится датчик давления масла на двигателе Пассат Б3 с мотором 1.8?
Датчик давления масла располагается на блоке цилиндров с правой стороны двигателя, рядом с масляным фильтром. Обычно он вкручен в специальное отверстие на корпусе мотора, ближе к масляному каналу. Чтобы получить к нему доступ, часто требуется снять защитный кожух или другие элементы, закрывающие двигатель. Его корпус небольшой, с одним электрическим разъёмом для подключения проводки.
Как отличить датчик давления масла от других похожих по размеру и форме датчиков под капотом Пассат Б3?
Датчик давления масла обычно имеет цилиндрическую форму с резьбой для вкручивания в двигатель и один или два контакта для электрического подключения. В отличие от датчика температуры или датчика давления топлива, он не имеет больших разъёмов и располагается ближе к блоку цилиндров, а не на головке или возле радиатора. Часто на корпусе можно увидеть маркировку или обозначение, указывающее на его функцию. Также для подтверждения можно использовать мультиметр или специализированный тестер для проверки реакции датчика на давление масла при работающем двигателе.
Можно ли проверить работоспособность датчика давления масла, не снимая его с двигателя?
Да, в некоторых случаях диагностику проводят на месте. Для этого потребуется специальный прибор — манометр с электрическим выходом или сканер, который считывает данные с датчика. Подключив прибор, можно проверить изменение сигнала при запуске двигателя и изменении его оборотов. Если при работе двигателя индикатор давления масла на панели приборов ведёт себя нестабильно или горит постоянно, это может указывать на неисправность датчика. Однако для точной проверки часто всё же требуется снятие датчика и измерение его сопротивления или тестирование на стенде.
Почему датчик давления масла может быть сложно найти на дизельных версиях Пассат Б3?
В дизельных моторах Пассат Б3 конструкция двигателя отличается от бензиновых версий, и датчик давления масла может быть установлен в другом месте. Например, он часто располагается ближе к задней части двигателя или на масляном фильтре, что затрудняет визуальный доступ. Кроме того, дизельные двигатели могут иметь несколько датчиков, отвечающих за разные параметры давления, что вызывает путаницу при поиске нужного. В таких случаях помогает обращение к технической документации или специализированным сервисам для уточнения точного расположения.
