Где находится на киа рио реле дворников

Реле дворников на Киа Рио отвечает за управление включением и режимами работы стеклоочистителей. Точное понимание его расположения важно для быстрой диагностики и ремонта, особенно при нарушениях в работе электрооборудования.

В зависимости от года выпуска и комплектации автомобиля, реле может находиться в различных местах: под капотом в монтажном блоке, или внутри салона, рядом с блоком предохранителей. Знание точной схемы подключения облегчает проверку цепей и замену элемента без лишних демонтажей.

Правильное подключение реле дворников обеспечивает стабильную работу моторчика стеклоочистителей, предотвращая перебои и поломки. При замене рекомендуется использовать оригинальные или сертифицированные детали, чтобы сохранить функциональность системы и избежать дополнительных проблем с электроникой.

Расположение реле дворников в электрощите Kia Rio

В Kia Rio реле дворников размещено в блоке предохранителей и реле, который находится в моторном отсеке, с левой стороны под капотом. Этот электрощит выполнен в виде черного пластикового корпуса с крышкой, на внутренней стороне которой нанесена схема расположения всех элементов.

Для точного поиска реле дворников рекомендуется выполнить следующие шаги:

• Открыть капот и найти электрощит, установленный рядом с аккумулятором;
• Снять крышку электрощита, аккуратно поддев защелки;
• На внутренней стороне крышки найти схему, где указаны обозначения реле;
• Найти на схеме позицию реле дворников – обычно оно обозначается как «Wiper Relay» или на русском как «Реле стеклоочистителя»;
• В корпусе электрощита найти соответствующее реле по форме и маркировке.

В некоторых модификациях Kia Rio 3-го поколения реле дворников может быть интегрировано в модуль комфорта, что требует использования диагностического оборудования для проверки его состояния. В классическом исполнении реле представляет собой отдельный стандартный блок с 4-5 контактами.

Рекомендации по работе с реле дворников в электрощите Kia Rio:

1. Перед заменой реле отключите зажигание и снимите клемму с аккумулятора для предотвращения коротких замыканий;
2. При замене используйте только оригинальные или качественные аналоги, соответствующие техническим характеристикам (12 В, 30 А);
3. После установки проверьте работу дворников в разных режимах, чтобы убедиться в корректной работе реле;
4. Если реле отсутствует в электрощите или есть сомнения в его расположении, обратитесь к руководству по эксплуатации конкретной модели Kia Rio или к официальному дилеру.

Как получить доступ к блоку реле дворников на Kia Rio

Блок реле дворников Kia Rio расположен в основном электрощите под капотом с левой стороны по ходу движения автомобиля. Для доступа к нему необходимо выполнить следующие шаги:

1. Откройте капот и зафиксируйте его в поднятом положении.
2. Найдите пластиковую крышку электрощита, расположенную рядом с аккумулятором и блоком предохранителей.
3. Аккуратно подденьте крышку руками или плоской отверткой по углам, чтобы избежать повреждений креплений.
4. После снятия крышки перед вами откроется блок предохранителей и реле, среди которых находится реле дворников.

При необходимости замены реле дворников соблюдайте следующие рекомендации:

• Обесточьте цепь, отключив клемму аккумулятора, чтобы избежать короткого замыкания и повреждения электроники.
• Определите реле дворников по схеме на внутренней стороне крышки электрощита или в сервисной документации Kia Rio.
• Для снятия используйте специальный съемник реле или аккуратно тяните за корпус руками, избегая резких движений.
• Закройте крышку электрощита до щелчка, чтобы обеспечить надежную защиту от влаги и пыли.

Доступ к блоку реле дворников Kia Rio не требует снятия дополнительных элементов, что упрощает диагностику и ремонт.

Основные виды реле дворников и их функции на Kia Rio

Реле включения дворников отвечает за подачу питания на мотор стеклоочистителя при активации переключателя. Оно обеспечивает плавное включение и выключение работы дворников, предотвращая перегрузки электросети.

Реле интервального режима регулирует паузы между движениями дворников при работе в прерывистом режиме. На Kia Rio оно отвечает за настройку частоты срабатывания щёток, что обеспечивает оптимальное очищение стекла при разной интенсивности осадков.

Реле обогрева щёток активирует подогрев дворников в зимний период. Данное реле предотвращает примерзание резиновых лент к стеклу, улучшая эффективность работы и увеличивая срок службы щёток.

Реле скорости работы дворников управляет различными скоростными режимами мотора дворников. На Kia Rio это реле переключает питание между низкой и высокой скоростью вращения, позволяя адаптироваться к условиям движения и погоде.

Правильная диагностика и замена реле в случае неисправности критична для поддержания корректной работы системы очистки стекла, особенно в неблагоприятных погодных условиях.

Определение неисправности реле дворников по симптомам

Основной признак поломки реле дворников – полный отказ стеклоочистителей. Если при включении рычага дворники не реагируют, электрическая цепь реле скорее всего разомкнута или замкнута неправильно.

Периодические сбои в работе – дворники стартуют с задержкой или останавливаются в середине траектории – указывают на износ контактных групп реле. Нагар и окисление контактов ухудшают проводимость, вызывая нестабильность работы.

Необычные звуки – щелчки или гудение реле при включении дворников свидетельствуют о механическом износе или внутренних повреждениях катушки. Частое и громкое срабатывание реле при нормальной эксплуатации недопустимо и требует замены.

Совет: Для точной диагностики целесообразно проверить состояние реле мультиметром в режиме прозвонки и измерения сопротивления катушки. При обнаружении обрыва или короткого замыкания реле подлежит замене.

Также стоит обратить внимание на предохранители, так как их неисправность может имитировать симптомы поломки реле дворников.

Пошаговая инструкция замены реле дворников на Kia Rio

1. Откройте капот и найдите блок реле, расположенный в моторном отсеке с левой стороны по ходу движения автомобиля. На Kia Rio реле дворников обычно находится в общем блоке предохранителей и реле.

2. Откройте крышку блока реле, аккуратно нажав защёлки по периметру крышки. Запомните или сфотографируйте схему расположения реле, чтобы не перепутать элементы при обратной установке.

3. Определите реле дворников по маркировке на корпусе или согласно схеме на внутренней стороне крышки блока. Обычно реле дворников подписано как WIPER или с соответствующим значком.

4. Снимите реле, потянув его вверх и слегка покачивая из стороны в сторону, чтобы не повредить контакты. Если реле тугое, используйте небольшую пластиковую лопатку для поддевания, избегая металлических инструментов.

5. Проверьте новое реле на соответствие модели и параметрам по каталогу Kia Rio или документации. Использование неподходящего реле может привести к неправильной работе дворников.

6. Установите новое реле в соответствующее гнездо блока, плотно и ровно, чтобы контакты полностью вошли в разъёмы.

7. Закройте крышку блока реле, проверив фиксацию защёлок, чтобы предотвратить попадание влаги и пыли внутрь.

8. Запустите двигатель и протестируйте работу дворников во всех режимах, включая прерывистый и максимальный, чтобы убедиться в правильной работе нового реле.

9. Если дворники работают некорректно, проверьте плотность установки реле и состояние проводки, при необходимости повторите замену.

Схема подключения реле дворников в электрической системе Kia Rio

Реле дворников Kia Rio интегрировано в блок предохранителей и реле, расположенный под капотом с левой стороны моторного отсека. Основное назначение реле – переключение питания на моторчик стеклоочистителя, обеспечивая различные режимы работы.

Подключение реле включает четыре контакта: контакт питания (+12 В), масса, управляющий вход от переключателя на рулевой колонке и выход к мотору дворников. Питание на реле поступает напрямую от аккумулятора через предохранитель, что обеспечивает стабильность и защиту цепи.

При замыкании управляющего контакта реле подает напряжение на двигатель дворников, активируя его работу. В зависимости от положения переключателя, через реле реализуются несколько режимов скорости – медленный, быстрый и интервальный.

В электрической схеме Kia Rio также предусмотрен обратный сигнал с моторчика дворников, который обеспечивает автоматическую остановку щеток в исходном положении. Это достигается за счет встроенного в реле механизма с фиксацией положения.

При диагностике или замене реле важно учитывать цветовую маркировку проводов: обычно красный – питание, черный – масса, синий или зеленый – управляющий сигнал. Реле проверяется путем подачи напряжения на управляющий контакт с одновременным контролем выхода на моторчик.

Любые изменения в схеме подключения реле дворников требуют соблюдения технических характеристик, указанных в электросхеме Kia Rio, чтобы избежать перегрузок и повреждения компонентов.

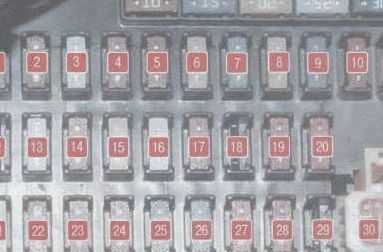

Советы по проверке и диагностике реле дворников мультиметром

Для диагностики реле дворников на Kia Rio мультиметром необходимо проверить целостность обмотки и работоспособность контактов. Начните с отключения питания автомобиля и извлечения реле из монтажного блока.

Установите мультиметр в режим измерения сопротивления (Ом). Измерьте сопротивление между клеммами обмотки реле. Нормальное значение обычно составляет от 50 до 200 Ом. Значения близкие к нулю или бесконечности указывают на обрыв или короткое замыкание.

Переключите мультиметр в режим прозвонки и проверьте переключающие контакты реле. При отсутствии напряжения на обмотке контакты должны быть в исходном положении – один из контактов должен иметь низкое сопротивление, а остальные – разрыв цепи. При подаче питания на обмотку (используя внешний источник 12 В) контакты должны переключаться, что фиксируется изменением сопротивления.

Для проверки подачи управляющего сигнала на реле измерьте напряжение на соответствующем контакте монтажного блока при включении дворников. Значение должно соответствовать 12 В или уровню питания с аккумулятора. Отсутствие напряжения говорит о проблемах в цепи управления.

После замеров сверяйте полученные данные с технической документацией Kia Rio, чтобы убедиться в соответствии параметров. При выявлении отклонений заменяйте реле, так как неисправное устройство может привести к сбоям работы дворников и повышенному риску на дороге.

Регулярная проверка реле мультиметром позволяет выявить неполадки на ранних стадиях и избежать выхода из строя всей системы дворников Kia Rio.

Типичные ошибки при установке реле дворников и способы их устранения

Неправильное подключение контактов реле. Часто встречается путаница с контактами 85 и 86 (катушки), а также 30 и 87 (нагрузка). Ошибка приводит к отсутствию срабатывания или постоянной работе дворников. Для устранения необходимо сверить номера контактов с электрической схемой Kia Rio и убедиться в правильном подключении проводов.

Использование неподходящего реле. На Kia Rio применяются реле с определёнными техническими характеристиками по току и напряжению. Установка реле с меньшим номиналом приводит к перегреву и выходу из строя. Решение – приобретать оригинальные или рекомендованные аналоги с параметрами, указанными в технической документации.

Плохой контакт в колодке или на клеммах. Окисление или загрязнение контактов вызывает прерывистую работу дворников. Проверка и очистка клемм с помощью контактного очистителя и обеспечение плотного соединения решает проблему.

Отсутствие заземления на корпусе реле. На Kia Rio реле дворников требует качественного заземления для корректной работы. Неплотный контакт с кузовом приводит к сбоям. Рекомендуется проверить сопротивление на массу и при необходимости обновить точку заземления.

Перегиб или повреждение проводки рядом с реле. Часто ошибки возникают из-за механических повреждений проводов, особенно возле блока реле. Визуальный осмотр и прозвон мультиметром помогут выявить повреждения, после чего следует заменить или отремонтировать провода.

Отсутствие фиксации реле в монтажном блоке. Неплотное сидение реле приводит к вибрациям и ухудшению контакта. Для устранения следует аккуратно установить реле до щелчка и проверить фиксирующие элементы монтажного блока.

Вопрос-ответ:

Где именно находится реле дворников на Kia Rio и как его найти?

Реле дворников Kia Rio расположено в блоке предохранителей, который обычно размещается под капотом с левой стороны моторного отсека, рядом с аккумулятором. Для точного определения местоположения стоит открыть крышку блока и обратить внимание на схему, нанесённую на внутренней стороне крышки. На схеме будет указано расположение всех реле, в том числе и реле дворников.

Как выглядит схема подключения реле дворников на Kia Rio?

Схема подключения реле дворников включает питание с аккумулятора через предохранитель, само реле и моторчик стеклоочистителей. Управляющий сигнал с переключателя дворников поступает на катушку реле, которое замыкает контакты и подает питание на мотор. На схеме можно увидеть четыре контакта: два для катушки управления и два для силовой цепи, обеспечивающей работу мотора. Такая конструкция позволяет включать и выключать дворники, а также переключать режимы скорости.

Какие признаки указывают на неисправность реле дворников на Kia Rio?

Если дворники перестают реагировать на переключатель, работают с перебоями или вовсе не включаются, это может быть признаком выхода из строя реле. Другие симптомы — частое самопроизвольное включение или медленная работа мотора дворников. Чтобы убедиться в неисправности, можно проверить напряжение на контактах реле с помощью мультиметра или заменить реле на заведомо исправное и проверить работу дворников снова.

Можно ли заменить реле дворников самостоятельно, и какие инструменты для этого понадобятся?

Заменить реле дворников на Kia Rio самостоятельно возможно без специальных навыков. Потребуется крестовая отвертка для снятия крышки блока предохранителей и новое реле с подходящими параметрами. После отключения зажигания и снятия крышки блока реле аккуратно извлекается старое устройство и вставляется новое. Важно соблюдать осторожность, чтобы не повредить контакты, а после установки проверить работу дворников.

Есть ли особенности подключения реле дворников в разных модификациях Kia Rio?

В различных поколениях и комплектациях Kia Rio могут применяться реле с небольшими отличиями по характеристикам или расположению. В более новых моделях реле может находиться в комбинированных блоках с другими электронными модулями. Также встречаются варианты, где управление дворниками реализовано через центральный блок управления с интегрированным реле. Для точного понимания рекомендуется сверяться с руководством по ремонту конкретной модификации автомобиля.

Где конкретно на Kia Rio расположено реле дворников и как его найти?

Реле дворников на Kia Rio обычно установлено в монтажном блоке, который располагается в моторном отсеке со стороны водителя. Чтобы добраться до него, нужно открыть капот и найти черный пластиковый корпус с набором предохранителей и реле. Реле дворников имеет стандартный размер и обычно подписано на крышке блока или в инструкции по эксплуатации автомобиля. В некоторых моделях для удобства доступа может потребоваться снять защитную крышку или часть облицовки.

Какова схема подключения реле дворников на Kia Rio и какие особенности нужно учитывать при замене?

Схема подключения реле дворников Kia Rio включает питание от аккумулятора, управляющий сигнал от переключателя на панели и выход на мотор стеклоочистителей. Реле выполняет функцию коммутации цепи, позволяя подать напряжение на мотор в нужный момент. При замене важно обратить внимание на правильную ориентацию контактов, соответствие маркировки реле и его технических характеристик. Неправильная установка может привести к неполадкам в работе стеклоочистителей или короткому замыканию. Также рекомендуется проверять состояние проводки и контактных разъемов, чтобы исключить коррозию или ослабление соединений.
