Как натянуть ремень грм на ваз 2115

Неправильное натяжение ремня ГРМ на ВАЗ 2115 приводит к сбоям фаз газораспределения, падению мощности и риску контакта клапанов с поршнями. Допустимый прогиб ремня при усилии 10 кгс составляет 5–10 мм между шестернями распределительного и коленчатого валов. В случае износа или ослабления требуется немедленная корректировка натяжения.

На двигателях ВАЗ 2115 (в частности, 2111 объёмом 1.5 л с распределённым впрыском) используется зубчатый ремень шириной 19 мм. Натяжение регулируется поворотом натяжного ролика с фиксирующим болтом. При выполнении работ важно соблюдать метки ГРМ на шкивах и крышке ГБЦ, чтобы не сбить фазы.

Перед началом работ необходимо отключить аккумулятор, демонтировать правое переднее колесо, защиту двигателя и верхнюю крышку ремня. Это обеспечит доступ к роликам и шкивам. Для фиксации коленвала используется передача на пятой передаче и помощник, удерживающий тормоз. Визуальный осмотр ремня позволяет определить наличие трещин, потёртостей и расслоений, при которых регулировка уже нецелесообразна – требуется замена.

Все операции по натяжке ремня рекомендуется выполнять на холодном двигателе. После регулировки необходимо провернуть коленвал вручную на два оборота и повторно проверить совмещение меток. Любое отклонение требует повторной регулировки. Несоблюдение порядка приводит к перебоям в работе двигателя и повышенному расходу топлива.

Подготовка инструментов и доступ к ремню ГРМ

Для начала потребуется набор торцевых головок от 10 до 17 мм, вороток с удлинителем, ключ на 19 мм для проворачивания коленвала, а также плоская и крестовая отвертки. Желательно иметь динамометрический ключ для точного затягивания болтов при сборке. Дополнительно пригодятся перчатки и фонарь с направленным светом для контроля состояния ремня в труднодоступных местах.

Перед началом работ отсоединяется минусовая клемма аккумулятора во избежание случайного запуска стартера. Затем демонтируется пластиковый кожух двигателя, что обеспечивает частичный доступ к ГРМ. Для полноценного доступа необходимо снять правое переднее колесо и защиту двигателя, чтобы добраться до нижней части ременного привода.

После этого откручивается верхняя и нижняя крышки ГРМ. Верхняя крепится болтами на 10 мм, нижняя может потребовать дополнительного усилия при демонтаже из-за загрязнений и плотной посадки. Проверяется состояние опорного ролика и натяжителя – доступ к ним открывается полностью после снятия обеих крышек. Теперь можно переходить к осмотру ремня и регулировке его натяжения.

Снятие кожуха ремня и проверка состояния компонентов

Для демонтажа пластикового кожуха ГРМ на ВАЗ 2115 потребуется головка на 10 и удлинитель. Кожух состоит из двух частей – верхней и нижней. Сначала снимается верхняя, затем нижняя, которая крепится частично за шкивом коленвала.

• Открутите 3 болта верхней части кожуха. Доступ к ним облегчается после снятия воздушного фильтра.
• Снимите верхнюю часть кожуха, потянув её вверх и в сторону двигателя.
• Выставите поршень первого цилиндра в ВМТ по меткам, прокручивая коленвал за болт шкива по часовой стрелке.
• Открутите болт шкива коленвала и снимите сам шкив, предварительно заблокировав маховик отвёрткой через окно картера сцепления.
• Снимите нижнюю часть кожуха, открутив оставшиеся болты.

После снятия кожуха следует внимательно осмотреть следующие элементы:

1. Ремень ГРМ: наличие трещин, расслоений, замасливания, износа зубьев. При малейших признаках повреждений требуется замена.
2. Натяжной ролик: проверьте свободное вращение и отсутствие люфта. Подозрительный шум при вращении указывает на износ подшипника.
3. Обводной ролик (если установлен): аналогично натяжному – оценивается на наличие люфта и шумов.
4. Шестерни распредвала и коленвала: убедитесь в отсутствии сколов, деформаций и смещений зубьев.
5. Сальники распредвала и коленвала: проверьте на подтёки масла. Даже незначительное запотевание требует внимания, так как масло разрушает ремень.

Только после осмотра всех компонентов можно переходить к регулировке натяжения или замене ремня. Игнорирование визуального контроля может привести к обрыву ремня и капитальному ремонту двигателя.

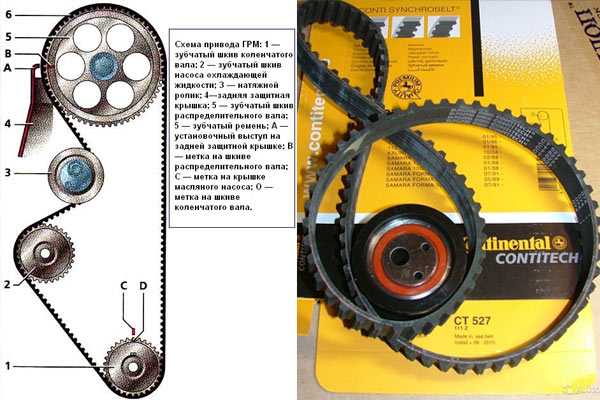

Выставление меток ГРМ на коленвале и распредвале

Перед установкой ремня ГРМ необходимо точно совместить метки на коленчатом и распределительном валах, чтобы обеспечить правильную фазировку газораспределения. Работы проводятся при снятом кожухе ГРМ и снятом старом ремне.

1. Проворачивайте коленчатый вал по часовой стрелке за болт шкива коленвала с помощью трещотки и головки на 17. Вал вращайте до совмещения шпоночной выемки на шкиве с литой меткой на нижнем корпусе масляного насоса.
2. Проверьте положение распределительного вала. Метка на звездочке распредвала должна совпасть с отливом на задней крышке ГРМ, находящемся чуть выше уровня головки блока цилиндров.
3. Если метка на распредвале не совпадает, необходимо провернуть коленвал ещё на один полный оборот (360°), так как распределительный вал вращается вдвое медленнее.

После совмещения всех меток:

• Проверьте, что оба клапана первого цилиндра закрыты, а кулачки распредвала направлены вверх в стороны от толкателей – это подтверждает ВМТ такта сжатия.
• Убедитесь, что метки на коленвале и распредвале остаются строго совмещёнными при медленном проворачивании и последующем возвращении валов в исходное положение.

При наличии даже незначительного смещения меток потребуется корректировка положения звёздочки одного из валов перед установкой нового ремня. Только точное совпадение меток гарантирует стабильную работу двигателя и предотвращает риск повреждения клапанов.

Ослабление натяжного ролика и демонтаж старого ремня

Для ослабления натяжного ролика потребуется ключ на 17 мм или подходящая головка с трещоткой. Ролик расположен на кронштейне возле водяного насоса и крепится центральным болтом. Прежде чем приступить к его ослаблению, убедитесь, что двигатель остыл и установлен в положение ВМТ по меткам ГРМ.

Поверните болт крепления ролика против часовой стрелки на пол-оборота, чтобы снять напряжение с ремня. Не откручивайте болт полностью – это может привести к смещению ролика или выходу его из зацепления с кронштейном. После ослабления болта аккуратно проверните ролик по часовой стрелке с помощью шестигранника или монтажной лопатки, чтобы полностью убрать натяжение.

Старый ремень снимается поэтапно: сначала с шкива коленвала, затем с шкива распредвала, и в последнюю очередь – с натяжного ролика. При демонтаже важно избегать перегибов и не использовать острые предметы, чтобы не повредить соседние элементы – особенно датчик положения коленвала и корпус сальников.

После снятия ремня осмотрите его по всей длине. Признаки растрескивания, износа зубьев или масляных подтеков указывают на необходимость замены, даже если не подошёл регламентный срок. Использование повреждённого ремня недопустимо.

Установка нового ремня с соблюдением меток

Перед монтажом нового ремня убедитесь, что метки на шкиве коленчатого вала и корпусе масляного насоса совмещены, а метка на шкиве распределительного вала точно совпадает с выступом на крышке подшипника. Любое отклонение приведёт к нарушению фаз газораспределения.

Установку начинайте снизу вверх. Сначала наденьте ремень на шкив коленвала, затем обведите его вокруг натяжного ролика, обгонной шестерни и, в последнюю очередь, на шкив распределительного вала. Не допускается чрезмерное натяжение при надевании – ремень должен входить с небольшим усилием.

Проверьте расположение зубьев по всей длине ремня: они должны точно входить в паз шкивов без перекоса. При неправильной укладке возможен скачок зубьев при первом запуске, что повлечёт сбой фаз.

После установки снова проконтролируйте совмещение всех меток. Для проверки вручную прокрутите коленвал на два оборота по часовой стрелке, используя головку на 17 мм. После этого метки на коленвале и распредвале должны снова совпасть. Несовпадение говорит об ошибке установки, и ремень необходимо снять и переустановить.

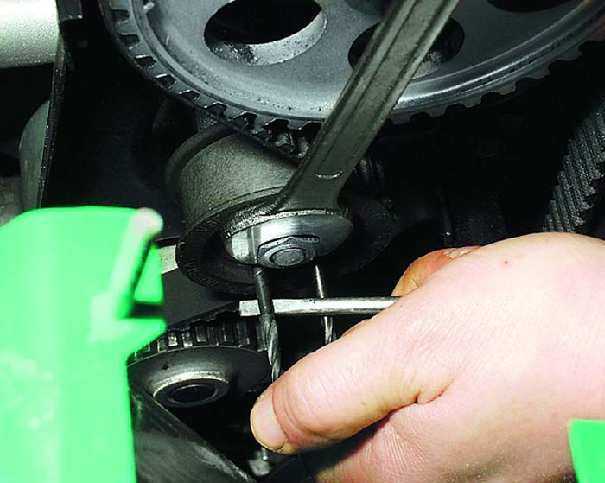

Регулировка натяжения ремня с помощью ролика

Оптимальное натяжение достигается при прогибе ремня в районе 7–10 мм при нажатии пальцем на середину между шкивами коленвала и распредвала. Если прогиб меньше 7 мм, ремень перетянут, что приводит к ускоренному износу подшипников. Если прогиб превышает 10 мм – ремень недостаточно натянут и может проскальзывать.

После установки требуемого натяжения затяните контргайку ролика с усилием примерно 25–30 Н·м, чтобы избежать самопроизвольного ослабления. Проверьте свободный ход ролика – он должен вращаться плавно, без люфта и посторонних звуков.

Завершающий этап – проверка совпадения меток ГРМ на распредвале и коленвале, чтобы убедиться, что ремень установлен правильно и не соскочит при запуске двигателя.

Проверка натяжки вручную и пробный запуск двигателя

После установки ремня и регулировки натяжного ролика необходимо проверить натяжение вручную. Для этого нажмите пальцем на среднюю часть ремня между шкивами коленвала и распредвала. При правильном натяжении прогиб должен составлять 7–10 мм при усилии около 5 кг. Если прогиб меньше 7 мм – ремень слишком натянут, что ускорит износ подшипников и самого ремня. Если прогиб превышает 10 мм – ремень недостаточно натянут, возможен проскок и нарушение фаз газораспределения.

Для более точной проверки можно использовать динамометрический измеритель усилия, но при отсутствии такого инструмента ручная проверка с упором на чувствительность пальцев считается достаточной при условии соблюдения рекомендуемых значений прогиба.

Если натяжение не соответствует норме, ослабьте крепление натяжного ролика и повторите регулировку, затем снова проверьте прогиб.

После успешной проверки натяжения запускайте двигатель на холостых оборотах. Следите за стабильностью работы мотора, отсутствием посторонних шумов и вибраций. При нестабильной работе или необычных звуках немедленно остановите двигатель и проверьте правильность установки ремня и соответствие меток ГРМ.

Во время пробного запуска рекомендуется контролировать температуру двигателя и отсутствие подтеков масла в зоне ремня. Не допускайте длительной работы мотора при подозрительном натяжении или неправильном положении ремня.

Вопрос-ответ:

Как правильно проверить натяжение ремня ГРМ на ВАЗ 2115 без специального инструмента?

Для проверки натяжения ремня ГРМ вручную нужно приложить усилие примерно 10 кг посередине между шкивами коленвала и распредвала. При этом прогиб ремня должен составлять около 7–10 мм. Если прогиб меньше, ремень слишком натянут, а если больше — ослаблен. Для точности можно использовать линейку или рычажный метод, аккуратно надавливая пальцем. Важно, чтобы ремень не провисал и не был чрезмерно тугим, чтобы избежать преждевременного износа.

Какие последствия могут возникнуть, если ремень ГРМ на ВАЗ 2115 натянут неправильно?

Слабое натяжение ремня приводит к его проскальзыванию, из-за чего фазы газораспределения нарушаются, возможны пропуски зажигания и снижение мощности двигателя. При чрезмерном натяжении повышается нагрузка на подшипники и ролики, что вызывает их ускоренный износ и может привести к поломке ремня с последующим серьезным повреждением клапанов. Поэтому важно подобрать оптимальный уровень натяжения для надежной работы мотора.

Как отрегулировать натяжение ремня ГРМ с помощью натяжного ролика на ВАЗ 2115?

Для регулировки необходимо ослабить болт крепления натяжного ролика, затем с помощью специального ключа или воротка переместить ролик, увеличивая или уменьшая натяжение ремня. После достижения нужного прогиба ремня болт затягивается с требуемым моментом. Проверку рекомендуется проводить несколько раз, чтобы убедиться в стабильности натяжения, особенно после нескольких оборотов коленвала вручную.

Сколько времени обычно занимает процесс замены и натяжки ремня ГРМ на ВАЗ 2115 своими руками?

В среднем, замена и правильная натяжка ремня ГРМ при наличии базового инструмента и опыта занимает около 1.5–2 часов. Время может увеличиваться, если это первая замена, либо если есть необходимость снять дополнительные детали для доступа. При аккуратном подходе и подготовке места работы процесс проходит без спешки и ошибок.

Можно ли использовать старый ремень ГРМ после его снятия с ВАЗ 2115 для повторной установки?

Рекомендуется устанавливать только новый ремень ГРМ при замене, поскольку старый изнашивается, теряет эластичность и может иметь микротрещины. Повторное использование увеличивает риск обрыва ремня, что приводит к серьезным повреждениям двигателя. Даже если внешний вид ремня кажется нормальным, лучше перестраховаться и заменить его на новый.

Как правильно определить момент для проверки и натяжки ремня ГРМ на ВАЗ 2115?

Проверять состояние и натяжение ремня ГРМ рекомендуется через каждые 60–80 тысяч километров пробега. При этом стоит обращать внимание на шумы из области ремня, вибрации или ухудшение работы двигателя. Если ремень износился, появились трещины, потеряна эластичность или видна обрывчатость зубцов, это сигнал к немедленной замене и регулировке. Проверку удобно проводить при техническом обслуживании двигателя, поскольку неисправности ремня могут привести к серьезным повреждениям мотора.

Какие инструменты и последовательность действий нужны для самостоятельной натяжки ремня ГРМ на ВАЗ 2115?

Для процедуры потребуются ключи на 13 и 17, отвертка, а также новый ремень при необходимости замены. Сначала следует снять защитный кожух ремня, ослабить болт натяжного ролика, установить ремень по меткам на коленвале и распредвале. Затем ролик аккуратно регулируют, подтягивая ремень, чтобы обеспечить правильное натяжение — при этом ремень не должен провисать, но и слишком тугим быть не должен. После фиксации болта ролика проверяют натяжение вручную и возвращают на место кожух. Важно соблюдать метки, чтобы избежать нарушения фаз газораспределения.
