Неисправный антенный штекер часто становится причиной ухудшения сигнала или полного отсутствия изображения на телевизоре. Основные поломки – это повреждение центрального контакта, окисление металлических частей или нарушение изоляции проводов. Восстановление функциональности не требует специальных инструментов и занимает от 15 до 30 минут.
Для ремонта понадобится мультиметр для проверки целостности цепи, нож или стриппер для зачистки проводов, а также паяльник или обжимной инструмент в зависимости от типа штекера. Важно точно определить тип разъема – IEC, F-штекер или другой – чтобы использовать совместимые комплектующие.
Самостоятельное восстановление штекера позволяет не только сэкономить на вызове мастера, но и продлить срок службы антенного кабеля. В статье подробно рассмотрены практические этапы замены и ремонта, советы по предотвращению повторных неисправностей и методы проверки качества выполненной работы.Error in message streamRetry
Как определить неисправность антенного штекера
Используйте мультиметр для проверки целостности проводов и контактов. Измерьте сопротивление между центральным контактом штекера и оплеткой кабеля – значения должны быть стабильными и близкими к нулю для центрального проводника, а оплетка не должна иметь контакта с центральным контактом (нет короткого замыкания).
Если есть подозрение на механическую деформацию, проверьте, надежно ли закреплен центральный контакт внутри штекера. Ослабленный или смещённый контакт приводит к плохому соединению и искажению сигнала.
Подключите штекер к другому исправному кабелю или антенне для исключения неисправности внешних элементов. Если проблема сохраняется, вероятнее всего, сам штекер повреждён и требует замены или ремонта.
Дополнительно проверьте кабель на наличие изломов и повреждений возле штекера. Часто неисправность вызвана не самим штекером, а повреждением кабеля в месте соединения.
При использовании цифрового телевизора полезно проанализировать уровень сигнала и качество приёма в настройках телевизора – резкие перепады или слабый сигнал указывают на проблемы в соединении штекера.
Необходимые инструменты и материалы для ремонта штекера
Для качественного ремонта телевизионного антенного штекера потребуются специализированные инструменты и комплектующие, обеспечивающие надежное соединение и долговечность.
- Коаксиальный кабель с подходящим сечением (обычно RG-6 или RG-59), если требуется замена участка.

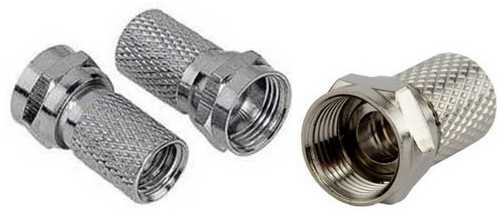

- Новый антенный штекер (F-коннектор или IEC-разъем в зависимости от типа оборудования).
- Стриппер для коаксиального кабеля – инструмент для точного снятия внешней и внутренней изоляции без повреждения жилы.
- Кримпер – специальный пресс-инструмент для обжима штекера на кабеле, обеспечивающий плотное и надежное соединение.
- Плоскогубцы или тонкогубцы
- Нож или острый канцелярский нож – для аккуратного удаления изоляции и очищения жилы от оплетки.
- Отвёртка маленького размера – может понадобиться для раскручивания разъемов или фиксации элементов.
- Мультиметр для проверки целостности и отсутствия короткого замыкания в кабеле после ремонта.
- Изолента или термоусадочная трубка – для дополнительной защиты места соединения от влаги и механических повреждений.
для удержания и коррекции элементов штекера при монтаже.
Все инструменты должны обеспечивать чистое и аккуратное выполнение работ, минимизируя риск повреждения кабеля или штекера. Особенно важны точность стриппера и качество кримпера, так как неправильный обжим приводит к ухудшению сигнала и частым сбоям.
Подготовка кабеля к установке нового штекера
Для корректного монтажа штекера необходимо аккуратно снять внешнюю изоляцию кабеля на длину 2–3 см, не повреждая оплетку и центральный проводник. Для этого лучше использовать специализированный стриппер с фиксированной глубиной реза или острый нож с предельной осторожностью.
После снятия внешней оболочки следует аккуратно отогнуть оплетку назад, равномерно распределяя ее по окружности, чтобы обеспечить качественный контакт с корпусом штекера. Оплетка должна быть плотно зафиксирована и не иметь разрывов.
Далее нужно снять внутреннюю изоляцию с центрального проводника на 5–7 мм, сохраняя его целостность и не допуская заломов или обломов. Центральный проводник должен оставаться прямым, без перегибов, чтобы обеспечить надежное соединение с контактом штекера.
При подготовке кабеля важно контролировать длину оголенного проводника и оплетки, чтобы они соответствовали техническим требованиям конкретного типа штекера. Несоблюдение этих параметров приводит к ухудшению сигнала и возможным перебоям в работе телевизионного оборудования.
Перед установкой штекера рекомендуется проверить качество кабеля на отсутствие повреждений, трещин или изломов в зоне подготовки. При наличии дефектов участок нужно обрезать и повторить процедуру заново.
Правильное обжимающее соединение штекера с кабелем
Для надёжного обжима телевизионного антенного штекера необходимо тщательно подготовить кабель. Сначала снимите внешнюю изоляцию на длину около 12 мм, не повреждая оплётку. Затем аккуратно отведите оплётку назад, чтобы она полностью закрывала корпус штекера при монтаже.
Далее аккуратно зачистите внутренний диэлектрик на 5–6 мм, освобождая центральную жилу. Центральный проводник должен быть ровным, без зазубрин и повреждений. Если жила многожильная, её следует скрутить в плотный пучок для максимального контакта.
Вставьте подготовленный кабель в корпус штекера так, чтобы центральная жила вошла в центральный контакт штекера, а оплётка обеспечила надёжное экранирование корпуса. Обратите внимание, что центральный контакт должен выступать на 1–2 мм за край корпуса, чтобы обеспечить надёжный контакт с телевизионным разъёмом.
Для обжима используйте специализированные обжимные клещи с правильно подобранным размером матрицы, соответствующей типу штекера (обычно F-штекер). Неравномерное или слабое обжатие приводит к плохому контакту и помехам сигнала.
После обжатия проверьте прочность соединения, слегка потянув кабель. Если штекер не сдвигается и нет люфта, обжим выполнен корректно. Важно избегать перекосов и повреждений изоляции, так как они снижают качество сигнала и могут привести к короткому замыканию.
Завершающий этап – визуальный контроль: центральная жила не должна касаться оплётки, а корпус штекера должен плотно прилегать к кабелю без зазоров. Соблюдение этих правил гарантирует стабильное и долговечное соединение антенного кабеля с телевизионным штекером.
Техника пайки для надежного контакта в штекере
Провод следует зачистить на длину 5-7 мм, аккуратно обрезая изоляцию без повреждения центральной жилы и оплётки. Концы жилы должны быть ровными и не изломанными. Для улучшения смачиваемости их рекомендуется слегка залудить перед монтажом. При этом температура паяльника должна быть отрегулирована так, чтобы быстро расплавлять припой, но не перегревать компоненты.
Процесс пайки начинается с нагрева контакта штекера. Паяльник прижимается к месту соединения примерно на 2-3 секунды, затем подаётся припой, который должен равномерно растекаться по поверхности жилы и клеммы. Излишки припоя удалять не нужно, но шарообразные наплывы указывать на холодную пайку и сниженный контакт. После нанесения припоя паяльник быстро убирается, не давая перегреваться детали.
После пайки необходимо визуально проверить отсутствие непропаев и механически слабых соединений. Проволока не должна свободно двигаться или рассыпаться. Для окончательной проверки надежности контакта рекомендуется провести тест мультиметром на проводимость, выставив режим прозвонки.
Важно избегать контакта паяльника с пластмассовыми частями штекера более 2 секунд во избежание деформации корпуса. Если оплётка плотно прижата к штекеру, ее рекомендуется дополнительно зафиксировать тонкой лентой или термоусадочной трубкой после пайки для предотвращения механических повреждений.
В случае необходимости пайки экранированного кабеля строго соблюдайте последовательность: сначала припаивается центральная жила, затем экран, что исключит замыкание и ухудшение качества сигнала.
Проверка работоспособности после ремонта штекера
Для оценки качества ремонта антенного штекера необходимо выполнить несколько последовательных проверок, которые гарантируют стабильный сигнал и отсутствие дефектов соединения.
- Визуальный осмотр:
- Убедитесь, что контактные элементы штекера не повреждены, отсутствует окисление и перегибы центрального контакта.
- Проверьте плотность обжима или пайки проводов – они не должны шататься или выпадать.
- Изоляция кабеля должна быть аккуратно срезана без повреждения внутренней оплетки и жил.
- Проверка электрической целостности:
- Используйте мультиметр в режиме прозвонки для измерения сопротивления между центральным контактом штекера и соответствующей жилой кабеля.
- Контроль должен показать низкое сопротивление (близкое к нулю) на сигнальном проводе и отсутствие замыканий между центральной жилой и оплеткой.
- Проверьте также отсутствие короткого замыкания между оплеткой и центральным контактом.
- Тестирование сигнала на телевизоре или ресивере:
- Подключите антенный кабель к приемнику и выполните поиск каналов или проверьте наличие сигнала на уже настроенных каналах.
- Обратите внимание на уровень и качество сигнала, которые обычно отображаются в меню настройки оборудования – значения должны быть в пределах нормы для вашей зоны приема.
- Если сигнал отсутствует или слабый, проверьте соединение штекера и повторите диагностику.
- Дополнительные меры:
- При необходимости используйте усилитель сигнала для компенсации потерь, вызванных некачественным соединением.
- Если есть доступ к измерительному прибору (анализатор спектра или измеритель уровня сигнала), проведите замеры для более точной оценки.
Систематический подход к проверке после ремонта позволит избежать повторных неисправностей и обеспечит стабильную работу телевизионного приема.
Как избежать повторных повреждений антенного штекера
Для предотвращения повторных повреждений штекера необходимо соблюдать правильную установку и эксплуатацию. Используйте штекеры с усиленной конструкцией, предназначенные для наружного применения, если кабель проходит на улице.
Правильная подготовка кабеля играет ключевую роль: тщательно удаляйте изоляцию, не повреждая внутренний сердечник и оплетку, чтобы избежать коротких замыканий и ослабления контакта.
При монтаже обеспечьте надежную фиксацию кабеля с помощью специальных зажимов или хомутов, исключающих натяжение и механические нагрузки на штекер. Избегайте перегибов в области соединения, минимальный радиус изгиба должен быть не меньше диаметра кабеля в 10 раз.
Используйте термоусадочные трубки или защитные колпачки для герметизации и защиты соединения от влаги и пыли, что продлит срок службы и предотвратит коррозию контактов.
Проверяйте состояние штекера и кабеля при регулярном техническом обслуживании, особенно после неблагоприятных погодных условий или механических воздействий. Своевременная замена изношенных элементов минимизирует риск повторных повреждений.
Вопрос-ответ:
Как определить, что проблема именно в антенном штекере, а не в телевизоре или кабеле?
Если телевизор не ловит сигнал или изображение пропадает, сначала стоит проверить кабель и сам штекер. Осмотрите штекер на наличие видимых повреждений — трещин, окисления или согнутого контакта. Попробуйте подключить кабель с другим, заведомо рабочим штекером к тому же телевизору. Если проблема сохраняется, вероятно, дело в кабеле или телевизоре. Также можно проверить сигнал другим телевизором или тестером антенного сигнала, чтобы сузить источник неисправности.
Какие инструменты нужны для самостоятельного ремонта антенного штекера и можно ли обойтись без паяльника?
Для ремонта обычно используют пассатижи или тонкие плоскогубцы, нож для зачистки кабеля, и паяльник для надежного соединения проводов. Без паяльника можно попытаться выполнить ремонт с помощью обжимного штекера и соответствующего инструмента для обжима, но это подходит только при наличии таких комплектующих. Если же штекер спаян, пайка обеспечивает более прочный и стабильный контакт, особенно для тонких и деликатных кабелей антенного типа.
Какие ошибки чаще всего приводят к повторному выходу из строя антенного штекера после ремонта?
Одной из главных причин повторных поломок становится плохая зачистка кабеля — если жилы или оплетка не отделены правильно, контакт будет ненадежным. Также частые ошибки — недостаточно крепкий контакт проводов в штекере и отсутствие изоляции между центральной жилой и оплеткой. При неграмотном монтаже штекер может быстро разрушиться при изгибах или механических нагрузках. Использование неподходящего типа штекера под конкретный кабель тоже снижает срок службы соединения.
Как правильно подготовить коаксиальный кабель перед установкой нового штекера?
Сначала аккуратно снимите внешнюю изоляцию на длину, подходящую для штекера, обычно около 1–1,5 см. Далее отделите оплетку и аккуратно отведите её назад, не повреждая жилу. Центральную жилу зачистите от изоляции примерно на 5 мм, чтобы она могла плотно войти в контакт штекера. Важно избегать обрыва жилы и не оставлять коротких замыканий между центральным проводом и оплеткой. После зачистки проверьте ровность и отсутствие дефектов, чтобы монтаж прошёл без проблем.
Можно ли самостоятельно восстановить штекер, если центральный контакт погнут или сломан?
Если центральный контакт слегка погнут, его можно аккуратно выпрямить плоскогубцами, стараясь не повредить жилу кабеля. В случае полного перелома или сильных повреждений, самостоятельный ремонт бессмысленен — лучше заменить штекер полностью. Центральный контакт играет ключевую роль в качестве сигнала, и его дефекты приводят к ухудшению изображения или отсутствию сигнала. Новые штекеры доступны по цене и установка займёт немного времени.
