Как проверить мультиметром аккумулятор автомобиля и генератор

Состояние аккумулятора и исправность генератора напрямую влияют на запуск двигателя и стабильную работу всех электрических систем автомобиля. Диагностика этих компонентов с помощью мультиметра позволяет точно определить источник возможных неисправностей без демонтажа и обращения в сервис.

Для проверки аккумулятора необходимо измерить напряжение на его клеммах в покое. Значение ниже 12,4 В указывает на частичный разряд, а ниже 12,0 В – на глубокий разряд. Напряжение выше 12,6 В свидетельствует о полном заряде. Измерение проводится при отключённом зажигании, спустя не менее 4 часов после выключения двигателя.

Работа генератора оценивается по напряжению на клеммах аккумулятора при заведённом двигателе. Нормальное значение находится в диапазоне 13,8–14,4 В. Если напряжение ниже 13,5 В, это может указывать на износ щёток, слабое натяжение ремня или неисправность регулятора напряжения. Значения выше 14,8 В свидетельствуют о перезаряде, что опасно для электроники автомобиля.

Дополнительно стоит провести тест под нагрузкой. При включении ближнего света, обогрева заднего стекла и вентилятора напряжение не должно опускаться ниже 13,2 В. Снижение ниже этого уровня указывает на недостаточную отдачу генератора или слабый аккумулятор.

Мультиметр должен быть исправен, с функцией измерения постоянного напряжения до 20 В. Щупы плотно прижимаются к клеммам, при этом важно исключить окисление или загрязнение контактов. Перед началом работ следует убедиться в надёжной фиксации проводов и безопасности условий измерения.

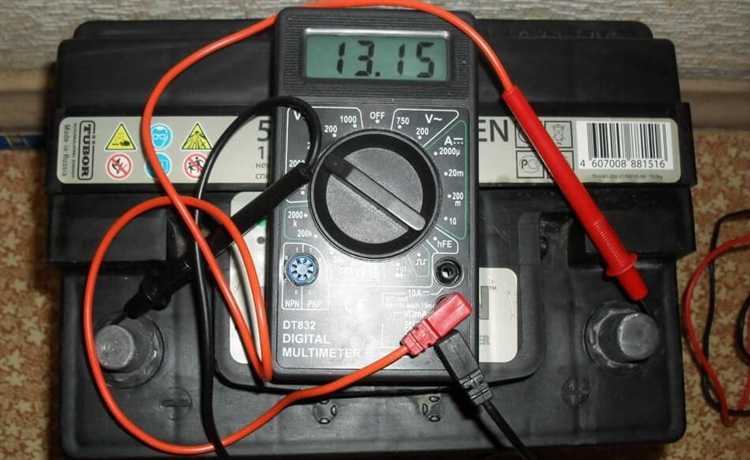

Как измерить напряжение аккумулятора без нагрузки

Для измерения напряжения аккумулятора без нагрузки потребуется мультиметр в режиме постоянного напряжения (DCV) и доступ к клеммам аккумулятора при выключенном зажигании и отключённых потребителях. Оптимально проводить замер после 6–8 часов простоя автомобиля, когда аккумулятор стабилизируется.

Установите переключатель мультиметра в диапазон 20 В постоянного напряжения. Подключите красный щуп к плюсовой клемме, чёрный – к минусовой. Контакт должен быть надёжным, без касания других металлических поверхностей.

Показание на экране от 12,5 до 12,7 В указывает на нормальный заряд. Значение ниже 12,4 В свидетельствует о частичном разряде, а менее 12,0 В – о глубоком разряде и необходимости подзарядки или диагностике.

Если напряжение выше 12,8 В после длительного простоя, возможно, аккумулятор перезаряжен. Это может быть следствием неисправного реле-регулятора генератора.

Не проводите замер сразу после поездки или зарядки – показания будут завышенными из-за поверхностного заряда. В этом случае необходимо подождать не менее часа или снять нагрузку на 1–2 минуты (например, включить ближний свет), а затем снова измерить напряжение.

Проверка аккумулятора под нагрузкой мультиметром

Для оценки работоспособности аккумулятора важно измерить его поведение под нагрузкой. Это позволяет выявить просадку напряжения, которая может быть незаметна при холостом измерении.

Подключите мультиметр к клеммам аккумулятора: щуп с красным проводом – к «плюсу», черный – к «минусу». Выставьте режим постоянного напряжения (DCV), предпочтительно до 20 В. Зафиксируйте показания при выключенном двигателе – это будет исходное напряжение без нагрузки.

Теперь включите нагрузку: фары дальнего света, обогрев стекол, вентилятор печки. Наблюдайте за изменением напряжения. Падение до ниже 11 В указывает на слабый аккумулятор, особенно если оно быстро возвращается к начальному значению после отключения нагрузки. Напряжение в пределах 12,2–12,4 В под нагрузкой говорит о хорошем состоянии батареи.

Если аккумулятор сильно проседает, но быстро восстанавливается – это может быть признаком сульфатации пластин или плохого контакта внутри батареи. При медленном восстановлении вероятен износ или внутренняя утечка.

Не проводите тест при отрицательной температуре, так как холод влияет на емкость и искажает результат. Для точности рекомендуется проводить проверку при температуре от +10 °C и выше.

Измерение тока утечки при выключенном зажигании

Перед началом измерений необходимо подготовить мультиметр и обеспечить безопасность:

• Установите мультиметр в режим измерения постоянного тока (DC A).
• Выберите диапазон не менее 10 А.
• Выключите зажигание, закройте двери и подождите 10–15 минут, чтобы блоки управления перешли в режим сна.

Порядок подключения мультиметра:

1. Отсоедините минусовую клемму аккумулятора.
2. Подключите один щуп мультиметра к отсоединённой минусовой клемме, другой – к клемме аккумулятора.
3. Убедитесь в надёжности контактов и отсутствии искрения при подключении.

После подключения мультиметра наблюдайте за показаниями. Если прибор показывает:

• Менее 30 мА – утечка в пределах нормы.
• От 30 до 50 мА – пограничное состояние, возможны нестабильности.
• Более 50 мА – необходимо искать потребителя.

Для поиска источника утечки:

1. Измеряйте ток и поочерёдно вынимайте предохранители из монтажного блока.
2. После снятия предохранителя, при котором ток резко упал, определите, какие устройства подключены к этой цепи.

Частыми причинами утечки являются: неисправные модули сигнализации, аудиосистемы с постоянным питанием, регистраторы, нештатные блоки связи или подсветки.

Измерение необходимо проводить аккуратно – при неправильном подключении мультиметра возможно повреждение прибора или цепей автомобиля. При сомнениях лучше использовать токовые клещи с функцией измерения малых токов или обратиться к специалисту.

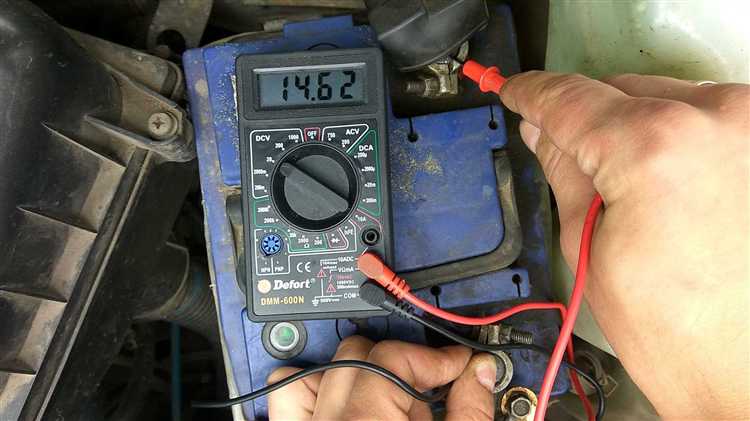

Проверка генератора на холостом ходу и под нагрузкой

Для измерений потребуется цифровой мультиметр, выставленный в режим постоянного напряжения (DCV) с пределом измерения не менее 20 В. Перед началом проверки убедитесь, что аккумулятор полностью заряжен, а клеммы надежно зафиксированы.

Проверка на холостом ходу проводится при включённом двигателе и отключённых энергопотребителях. Измерительные щупы мультиметра подсоединяются: красный – к плюсовой клемме аккумулятора, чёрный – к минусовой. Напряжение должно находиться в пределах 13,8–14,5 В. Значение ниже 13,6 В указывает на недостаточную зарядку, выше 14,8 В – на возможную неисправность регулятора напряжения.

Для проверки под нагрузкой необходимо включить фары, отопитель, обогрев стекла и другие потребители. Повторите измерение на тех же клеммах. Допустимое напряжение – не ниже 13,0 В. Если оно опускается до 12,5 В и ниже, генератор может не справляться с нагрузкой или неисправен диодный мост.

Дополнительно можно кратковременно повысить обороты до 2500–3000 об/мин и проконтролировать, не возрастает ли напряжение выше нормы. Скачки выше 15 В требуют диагностики регулятора или самого генератора.

При нестабильных показаниях проверьте состояние ремня генератора: ослабление или износ могут снижать эффективность зарядки. Также убедитесь в чистоте и плотности контактов проводки.

Проверка работы реле-регулятора напряжения

Реле-регулятор напряжения отвечает за стабилизацию выходного напряжения генератора. При его неисправности возможна перезарядка или недозаряд аккумулятора. Для проверки используется цифровой мультиметр с функцией измерения постоянного напряжения.

Перед началом проверки:

• Заряд аккумулятор должен быть не ниже 12,4 В.
• Мотор автомобиля должен быть исправен и запускаться без затруднений.
• Проверка проводится при выключенных потребителях – фарах, обогреве, кондиционере и т.д.

Порядок проверки реле-регулятора:

1. Установите мультиметр в режим измерения постоянного напряжения (20 В).
2. Подключите щупы к клеммам аккумулятора: красный – к «плюсу», черный – к «минусу».
3. Запустите двигатель и дайте ему поработать на холостом ходу 1–2 минуты.
4. Измерьте напряжение: допустимый диапазон – от 13,8 до 14,5 В. При значении ниже 13,6 В или выше 14,7 В регулятор напряжения работает некорректно.
5. Увеличьте обороты двигателя до 2500–3000 об/мин и снова проверьте напряжение. Оно не должно выходить за рамки допустимого диапазона.
6. Включите ближний свет, обогрев заднего стекла и вентиляцию. Повторите измерение. Значение не должно падать ниже 13,2 В.

Если на любом этапе наблюдаются отклонения, необходимо проверить контактные соединения генератора и реле-регулятора. При их исправности – заменить сам регулятор. Он может быть встроенным (в корпус генератора) или отдельным, в зависимости от конструкции автомобиля.

Определение обрыва или замыкания в проводке мультиметром

Для выявления обрыва в проводке мультиметр переводят в режим измерения сопротивления (Ом). При проверке провода между двумя точками мультиметр должен показывать значение близкое к нулю или несколько Ом. Если прибор отображает бесконечное сопротивление (OL), значит, цепь разорвана – присутствует обрыв.

Для проверки замыкания между проводами или на корпус переключают мультиметр в режим прозвонки (звуковой сигнал при низком сопротивлении) или измерения сопротивления. Замыкание определяется при сопротивлении, близком к нулю, там, где его не должно быть. Например, если между проводом питания и массой мультиметр показывает почти нулевое сопротивление, это указывает на короткое замыкание.

При поиске неисправности важно отсоединять проверяемую цепь от источника питания и других компонентов, чтобы избежать ложных показаний и повреждений мультиметра.

Последовательная проверка проводится по участкам провода, если длина значительная. Сначала измеряют сопротивление по всей длине, затем делят участок пополам, проверяют сопротивление каждой половины, выделяя проблемный сегмент. Этот метод позволяет локализовать место обрыва.

При работе с проводкой генератора и аккумулятора рекомендуются щупы с острыми наконечниками для надежного контакта и предотвращения ложных замеров из-за загрязнений или окислов на контактах.

Использование мультиметра с функцией звуковой прозвонки ускоряет диагностику, так как при замыкании или целостности цепи прибор издает звуковой сигнал, что удобно при работе в ограниченных пространствах автомобиля.

Как отличить неисправный аккумулятор от неисправного генератора

Для точного определения неисправности используется мультиметр, измеряющий напряжение и ток. Первым шагом измерьте напряжение аккумулятора при выключенном двигателе. Здоровый аккумулятор показывает около 12.6 В. Если напряжение ниже 12.4 В, аккумулятор разряжен или повреждён.

Запустите двигатель и измерьте напряжение на клеммах аккумулятора. Нормальное значение находится в диапазоне 13.8–14.5 В. Если напряжение не превышает 13 В или ниже, генератор не обеспечивает необходимую зарядку.

Для проверки аккумулятора под нагрузкой выключите двигатель и включите фары и другие потребители. Если напряжение быстро падает ниже 11.8 В, аккумулятор не держит заряд и нуждается в замене.

При подозрении на генератор измерьте напряжение при изменении оборотов двигателя: при увеличении оборотов напряжение должно стабилизироваться в пределах 13.8–14.5 В. Если напряжение нестабильно или падает, генератор или регулятор напряжения неисправны.

Дополнительно измерьте ток зарядки. Снимите минусовой провод с аккумулятора, включите мультиметр в режим измерения тока и подключите последовательно. При работе двигателя ток должен быть положительным и составлять обычно от 3 до 7 А в зависимости от нагрузки и состояния аккумулятора.

Если ток зарядки отсутствует или слишком низкий, а напряжение на аккумуляторе низкое при работающем двигателе, проблема в генераторе. Если ток зарядки есть, но аккумулятор не держит заряд и напряжение быстро падает под нагрузкой – неисправен аккумулятор.

Вопрос-ответ:

Как с помощью мультиметра определить разряженный аккумулятор?

Для проверки аккумулятора мультиметром установите прибор в режим измерения постоянного напряжения (DCV). Измерьте напряжение на клеммах аккумулятора при выключенном зажигании. Нормальное значение для полностью заряженного аккумулятора около 12,6 В. Если напряжение ниже 12,2 В, это указывает на частичный разряд. Для более точной оценки следует проверить напряжение под нагрузкой, например, включая фары на несколько минут, и повторно измерить. Значительное падение напряжения при нагрузке говорит о сниженной ёмкости аккумулятора.

Какие параметры генератора можно проверить мультиметром?

С мультиметром можно проверить выходное напряжение генератора, исправность диодного моста и состояние реле-регулятора. Для этого измеряют напряжение на выходе генератора при работающем двигателе — оно должно быть в диапазоне 13,8–14,5 В. При низком или слишком высоком напряжении нужно проверить диодный мост на предмет пробоя или обрыва и состояние реле-регулятора, измеряя изменение напряжения и контролируя стабильность работы генератора.

Как отличить неисправность генератора от неисправности аккумулятора?

Для разделения проблемы аккумулятора и генератора измерьте напряжение на клеммах аккумулятора при заведённом двигателе. Если напряжение не поднимается выше 13 В, генератор не подзаряжает аккумулятор. Если напряжение нормальное (около 14 В), но аккумулятор быстро разряжается, причина скорее в аккумуляторе — возможно, он потерял ёмкость или есть внутренние повреждения. Также стоит проверить ток утечки и работу стартера, чтобы исключить другие причины.

Можно ли с помощью мультиметра проверить ток утечки аккумулятора?

Да, мультиметр позволяет измерить ток утечки. Для этого установите прибор в режим измерения постоянного тока с соответствующим диапазоном. Отключите клемму аккумулятора и подключите мультиметр последовательно между клеммой и проводом аккумулятора. Ток утечки в исправной системе обычно не превышает 50 мА. Значение выше может указывать на включённые потребители или короткое замыкание, что требует дополнительной диагностики.

Как правильно настроить мультиметр для измерения напряжения генератора под нагрузкой?

Переключите мультиметр в режим измерения постоянного напряжения с диапазоном, превышающим ожидаемое напряжение (обычно 20 В). Запустите двигатель и дайте ему поработать на холостом ходу, измерьте напряжение на аккумуляторе — оно должно быть в пределах 13,8–14,5 В. Затем включите несколько потребителей (фары, обогрев стекла) и снова измерьте напряжение. Оно может немного упасть, но не должно опускаться ниже 13 В. Если напряжение значительно падает, это может указывать на слабый генератор или проблемы с регулятором напряжения.

Как правильно измерить напряжение аккумулятора мультиметром без нагрузки?

Для проверки напряжения аккумулятора мультиметром необходимо установить прибор в режим измерения постоянного напряжения (DCV) с пределом, соответствующим напряжению аккумулятора (обычно 20 В). Затем красный щуп подключают к плюсовой клемме аккумулятора, а чёрный — к минусовой. Напряжение без нагрузки показывает уровень заряда батареи. Нормальное значение для полностью заряженного аккумулятора составляет примерно 12,6 В и выше. Если напряжение ниже 12,4 В, аккумулятор может быть частично разряжен или иметь внутренние повреждения.

Какие признаки указывают на неисправность генератора при проверке мультиметром во время работы двигателя?

При проверке генератора мультиметром во время работы двигателя следует измерить напряжение на клеммах аккумулятора. Нормальное напряжение под нагрузкой обычно находится в диапазоне 13,5–14,8 В. Если значение значительно ниже этого диапазона или не меняется при увеличении оборотов двигателя, генератор может не обеспечивать достаточную зарядку аккумулятора. Также резкие скачки напряжения или его нестабильность могут свидетельствовать о проблемах с реле-регулятором или износом щёток генератора.
