Как сделать мини камеру в домашних условиях

Как сделать мини камеру в домашних условиях

Миниатюрные камеры применяются для видеонаблюдения в помещениях, мониторинга технических процессов, а также в экспериментах с электроникой. При наличии базовых навыков пайки и доступа к недорогим электронным компонентам можно собрать полноценную мини камеру с питанием от USB и возможностью записи на карту памяти или трансляцией изображения по Wi-Fi.

Для сборки потребуется видеомодуль – например, OV2640 (2 Мп, поддержка JPEG и видео в реальном времени), микроконтроллер ESP32-CAM для управления и передачи данных, модуль питания 5В, а также корпус, который можно изготовить самостоятельно или напечатать на 3D-принтере. Стоимость компонентов составляет примерно 5–10 долларов при заказе с китайских площадок.

Основная задача – правильно подключить камеру к плате, настроить прошивку микроконтроллера и обеспечить стабильное питание. Важно учитывать тепловыделение: корпус должен обеспечивать вентиляцию. Если предполагается автономная работа, дополнительно потребуется аккумулятор 3.7 В и модуль заряда TP4056.

Для передачи изображения по сети удобно использовать встроенные возможности ESP32-CAM: после прошивки устройства можно получить видеопоток по HTTP, просматривая его через браузер. При необходимости камера может быть настроена на запись по движению или передачу снимков на почту. Такие функции реализуются с помощью Arduino IDE и готовых библиотек.

Проект позволяет адаптировать камеру под конкретные задачи – от скрытого видеонаблюдения до применения в DIY-проектах. Минимальный набор инструментов: паяльник с тонким жалом, провод ПВХ 0.2 мм², нож для зачистки и компьютер для прошивки.

Выбор подходящей матрицы и объектива для мини камеры

Выбор подходящей матрицы и объектива для мини камеры

Ключевой компонент любой мини камеры – матрица. Для самодельных решений чаще всего используют CMOS-матрицы формата 1/4″ или 1/3″, так как они компактны, недороги и легко интегрируются с микроконтроллерами. При выборе следует учитывать разрешение: 640×480 (VGA) подходит для базовых задач, 1280×720 (HD) – оптимально для видеонаблюдения в помещении, а 1920×1080 (Full HD) целесообразно использовать только при наличии достаточной пропускной способности системы питания и записи.

Для объектива подбирается резьбовой тип M7 или M12. Объектив M12 предпочтительнее при необходимости замены и тонкой настройки фокуса. Фокусное расстояние влияет на угол обзора: 2.8 мм дает широкий угол (до 120°), подходит для обзора помещения; 4 мм – более узкий угол с меньшими искажениями, лучше для фиксации конкретной зоны.

Важно учитывать совместимость: не каждая линза подходит к каждой матрице из-за различий в рабочем отрезке и оптической коррекции. Для стабильной резкости в самодельных проектах рекомендуется использовать объективы с фиксированным фокусом и ручной резьбовой подстройкой.

Если планируется использовать камеру в условиях недостаточного освещения, стоит выбирать объектив с светосильной оптикой (F1.6–F2.0) и матрицу с высокой чувствительностью (SNR не ниже 35 дБ). Это повысит детализацию при слабом внешнем освещении без применения ИК-подсветки.

Как подобрать и подключить микроконтроллер или плату управления

Для управления мини камерой в домашних условиях подойдут микроконтроллеры с поддержкой цифровых интерфейсов и достаточным числом GPIO. Наиболее универсальный вариант – ESP32. Он оснащён встроенным Wi-Fi и Bluetooth, поддерживает подключение камер через интерфейс DVP и подходит для проектов на базе ESP-IDF или Arduino IDE.

Если требуется минимальный размер, можно использовать ESP32-CAM. Эта плата уже содержит камеру OV2640, слот для microSD и антенну. Её преимущества – компактность (27×40 мм), низкая цена и достаточная производительность для записи или передачи видеопотока по сети. Недостаток – отсутствует встроенный USB-интерфейс, для прошивки потребуется внешний USB-UART адаптер.

При использовании ESP32-CAM нужно подключить питание 5 В на пины VCC и GND, а также соединить пины U0R и U0T с TX и RX USB-UART адаптера. Перед прошивкой необходимо замкнуть пин IO0 на землю (GND), чтобы активировать режим загрузки. После загрузки прошивки перемычка снимается.

Альтернативой может служить Raspberry Pi Zero W, если требуется расширенная обработка видео или запись в высоком разрешении. Эта плата поддерживает камеры через интерфейс CSI и может выполнять обработку изображения с помощью OpenCV. Недостаток – повышенное энергопотребление и необходимость полноценной ОС (Raspberry Pi OS), что усложняет запуск.

При выборе платы следует учитывать количество необходимых пинов, наличие беспроводных интерфейсов, поддерживаемые форматы камеры и энергопотребление. Для автономной работы через аккумулятор желательно использовать компоненты с пониженным током в режиме ожидания.

После выбора платы важно обеспечить стабильное питание (желательно через стабилизатор на 3.3 В или 5 В в зависимости от модели) и правильно распаять сигнальные линии камеры и других компонентов (например, датчика движения или ИК-подсветки) к GPIO согласно документации конкретного микроконтроллера.

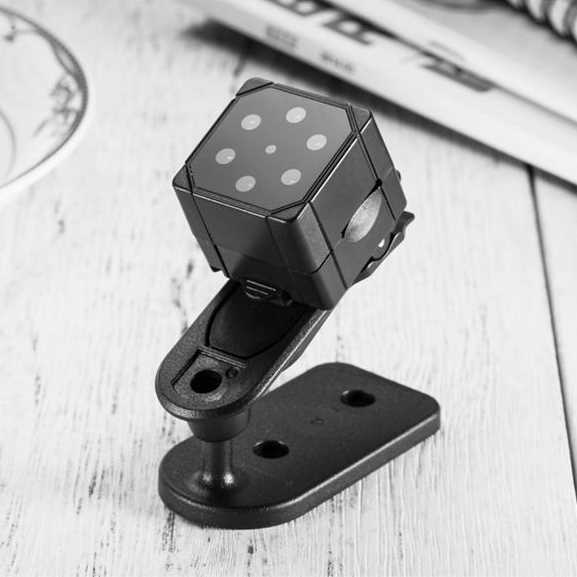

Организация питания: от батарейки до блока питания

Организация питания: от батарейки до блока питания

Для питания мини камеры допустимы источники напряжения от 3,3 до 12 В, в зависимости от выбранных компонентов. Первым делом необходимо уточнить энергопотребление всех модулей: матрицы, микроконтроллера, беспроводного передатчика (если есть), а также дополнительных элементов вроде инфракрасной подсветки. Суммарное потребление тока поможет определить, какой источник питания потребуется.

Если камера рассчитана на портативное использование, удобны литий-ионные аккумуляторы формата 18650 с платой защиты (BMS). При номинале 3,7 В их можно подключать напрямую к платам, рассчитанным на этот уровень. Для повышения напряжения до 5 В подойдёт повышающий преобразователь типа MT3608. При использовании нескольких аккумуляторов последовательно потребуется стабилизатор напряжения с защитой от переразряда.

Для стационарного варианта можно использовать блок питания 5 В или 12 В, в зависимости от требований. Например, камеры с Wi-Fi модулем ESP32 и цифровой матрицей OV2640 стабильно работают при 5 В и потребляют до 250–300 мА в пиковом режиме. В этом случае достаточно адаптера на 5 В 1 А с USB-выходом. При наличии нескольких потребителей желательно применять распределение питания через отдельные стабилизаторы (например, AMS1117 для 3,3 В).

Нельзя питать чувствительные модули напрямую от нестабилизированных источников, особенно при использовании моторчиков или диодов, создающих помехи. Для гальванической развязки и сглаживания скачков рекомендуется добавлять электролитические и керамические конденсаторы на входе и выходе стабилизаторов.

Контроль напряжения обязателен при использовании аккумуляторов. Встраиваемый модуль TP4056 с micro-USB и защитой от перезаряда подойдёт для зарядки одного элемента 18650. Для автономных устройств можно дополнить схему DC-DC преобразователем с регулировкой выходного напряжения и встроенным вольтметром для отслеживания заряда.

Выбор способа питания определяется условиями использования, длительностью автономной работы и габаритами устройства. Главное – обеспечить стабильное напряжение, соответствующее требованиям всех компонентов, и защитить схему от перегрузок и скачков.

Сборка корпуса из подручных материалов или готовых компонентов

Миниатюрный корпус можно изготовить из пластиковых коробочек от SIM-карт, флешек, батареек типа «крона» или пустых корпусов от зажигалок. Главное – соблюдение размеров: длина и ширина должны превышать габариты камеры и платы управления минимум на 2–3 мм, чтобы избежать замыканий и обеспечить вентиляцию.

Для фиксации компонентов внутри подойдут термоклей, нейлоновые стяжки, двухсторонний скотч или пластиковые распорки от старой электроники. Если планируется использовать модуль Wi-Fi или слот для microSD, необходимо заранее прорезать соответствующие отверстия ножом или мини-дремелем. Толщина стенок – не более 2 мм, особенно если используется скрытая установка.

Альтернатива – корпус из алюминиевого радиатора с вырезанными пазами под объектив и кабели. Он обеспечивает пассивное охлаждение, но требует изоляции платы от контакта с металлом (используется термостойкая лента или прокладки). Еще один вариант – напечатать корпус на 3D-принтере из PLA или PETG. Файлы легко смоделировать в Tinkercad или Fusion 360, учитывая вентиляционные отверстия и точную посадку компонентов.

При выборе готового корпуса стоит ориентироваться на корпуса для миниатюрных экшн-камер или GPS-трекеров. Многие из них имеют защелки, отверстия под объектив и возможность крепления. Но в них, как правило, придется вносить изменения: сверлить дополнительные отверстия, удалять перегородки, подгонять под размеры платы.

Корпус обязательно должен иметь крышку или съемную часть – для доступа к карте памяти, аккумулятору или кнопке перезагрузки. При использовании инфракрасной подсветки не следует закрывать диоды матовым пластиком: требуется прозрачное окно из акрила или вырез из защитной пленки от телефона.

Передача видео: проводное подключение и беспроводные модули

Передача видео: проводное подключение и беспроводные модули

Выбор способа передачи видеосигнала зависит от требований к дальности, устойчивости сигнала, сложности монтажа и доступного оборудования. Ниже приведены рабочие варианты для самодельной мини камеры.

Проводное подключение:

  • Аналоговый выход (CVBS) – подходит для простых модулей, например, на базе камеры OV7670. Видео передаётся по коаксиальному или витой паре через RCA-разъёмы. Необходим согласующий усилитель сигнала для передачи на расстояние более 1,5–2 метров.

Беспроводная передача:

  • Wi-Fi-модули:
    • ESP32-CAM – бюджетное решение с поддержкой Wi-Fi, позволяет передавать MJPEG или JPEG-поток по HTTP. Скорость передачи ограничена (~1–2 кадра/с при высоком разрешении).
    • Raspberry Pi + Wi-Fi – обеспечивает стабильный видеопоток через RTSP или HTTP. Поддерживает настройку качества, кодеков и авторизации. Для постоянной работы требуется внешний источник питания.
  • Радиомодули 5.8 ГГц – аналоговые видеопередатчики (VTX) с минимальной задержкой. Часто применяются в FPV-системах. Требуется приёмник с AV-выходом. Передача сигнала осуществляется в реальном времени, но отсутствует цифровая обработка.
  • 4G/3G-модули – используются для удалённого мониторинга. Камера подключается к мини-компьютеру с SIM-модулем (например, Huawei E3372), и видео передаётся по мобильной сети на удалённый сервер или приложение.

Для домашней мини камеры оптимальны USB- и Wi-Fi-решения. Аналоговые и радиоканалы актуальны при работе в условиях с ограниченным доступом к сети. При выборе модуля важно учитывать энергопотребление, совместимость с микроконтроллером и формат выходного сигнала.

Тестирование собранной камеры и устранение распространённых ошибок

Тестирование собранной камеры и устранение распространённых ошибок

Подключите камеру к стабильному источнику питания с напряжением, соответствующим техническим требованиям модуля, обычно 5 В ±0,2 В. Используйте мультиметр для контроля напряжения на контактах питания.

При отсутствии изображения проверьте целостность кабелей и правильность подключения сигнальных линий. Особое внимание уделите полярности питания и надежности пайки контактов.

Если наблюдаются помехи или полосы, проверьте экранирование проводов и фильтрацию питания. Добавление LC-фильтра или ферритовых колец помогает снизить шумы.

Регулировка фокуса проводится вращением объектива с контролем резкости на экране. Для настройки яркости и контрастности используйте аппаратные или программные настройки камеры, если они предусмотрены.

Появление цифровых шумов при слабом освещении связано с повышенной чувствительностью матрицы и нестабильным питанием. Проверьте наличие пульсаций на линии питания, используйте стабилизаторы напряжения.

Отсутствие реакции на управляющие команды требует проверки интерфейсов связи (UART, I2C, SPI). Убедитесь в корректности прошивки микроконтроллера и правильной настройке контактов.

Проведите непрерывный тест работы камеры в течение не менее 30 минут для выявления перегрева и сбоев. При перегреве установите радиатор или улучшите вентиляцию корпуса.

Для поддержания качества изображения регулярно очищайте объектив и сенсор от пыли мягкой кисточкой или антистатической салфеткой.

Вопрос-ответ:

Какие основные компоненты нужны для сборки мини камеры своими руками?

Для сборки мини камеры понадобятся матрица (сенсор изображения), объектив, плата управления или микроконтроллер, модуль записи или передачи данных (например, карта памяти или Wi-Fi модуль), а также источник питания. Матрица определяет качество изображения, объектив отвечает за фокусировку и угол обзора, плата управления обеспечивает работу устройства, а питание может быть как от аккумулятора, так и от внешнего источника. Важно подобрать компоненты с совместимыми интерфейсами и размерами.

Как правильно выбрать матрицу и объектив для мини камеры?

Матрица выбирается с учётом желаемого разрешения и условий освещения. CMOS-сенсоры подходят для компактных устройств и обеспечивают хорошее качество при небольшом энергопотреблении. Объектив выбирают по углу обзора и светосиле: широкоугольный объектив даёт больший охват, но с искажениями по краям, тогда как телеобъективы подходят для съёмки удалённых объектов. Кроме того, следует учитывать размер матрицы и тип крепления объектива, чтобы обеспечить совместимость.

Какие ошибки часто встречаются при сборке мини камеры и как их устранить?

Частые проблемы связаны с неправильным подключением проводов, несовместимостью компонентов или неверной настройкой программного обеспечения. Например, если изображение не появляется, стоит проверить питание и соединения с матрицей. Шумы и помехи могут указывать на плохое экранирование или низкое качество питания. Для устранения неполадок полезно тестировать отдельные узлы по отдельности, а также использовать схемы с проверенными элементами и аккуратно разводить соединения.

Какие варианты передачи видео существуют для мини камеры, собранной дома?

Видео можно передавать через проводное соединение, используя интерфейсы, такие как USB, HDMI или аналоговые сигналы, либо по беспроводной связи — Wi-Fi, Bluetooth или радиочастотные модули. Проводные подключения обычно стабильнее и имеют меньшую задержку, но ограничены длиной кабеля. Беспроводные модули дают свободу размещения камеры, но требуют настройки и могут страдать от помех. Выбор зависит от конкретной задачи и доступного оборудования.

Как организовать питание мини камеры для автономной работы?

Автономное питание обычно реализуют с помощью аккумуляторов или батареек, подбирая ёмкость в зависимости от требуемого времени работы. Можно использовать литий-ионные аккумуляторы с платами защиты и зарядки. Для экономии энергии применяют режимы сна и оптимизируют работу микроконтроллера. Также популярны комбинированные варианты — питание от сети с резервным аккумулятором, чтобы обеспечить непрерывную работу при отключении электроснабжения.
