Установка пневмогудка на ВАЗ 2114 требует точного выбора места, чтобы обеспечить стабильную работу устройства и избежать проблем с креплением, вибрациями и воздействием влаги. Важно учитывать габариты компрессора, длину шлангов и доступ к источнику питания. Наиболее подходящими зонами для размещения считаются подкапотное пространство, ниша за передним бампером и внутреннее пространство крыла.
В подкапотной части удобно размещать компрессор, особенно на месте штатного сигнала или вблизи аккумулятора. Это упрощает подключение к электросети и сокращает длину воздушных магистралей. Однако при выборе этого варианта важно предусмотреть защиту от пыли и влаги – например, использовать пластиковый кожух или разместить устройство под верхней полкой моторного отсека.
Если габариты пневмосигнала превышают возможности капота, можно установить рожки пневмогудка за передним бампером. Важно прочно закрепить корпус, чтобы исключить дребезг при езде. Уровень защиты IP не менее IP65 обязателен – в этой зоне высокая влажность и загрязнённость. Трассировка шлангов должна быть минимальной по длине и без перегибов.
Реже, но допустимо размещение сигналов в арке переднего крыла со стороны водителя, особенно если предусмотрена установка декоративной решётки или воздухозаборника. В этом случае требуется усиленная шумоизоляция и герметизация соединений, чтобы избежать коррозии и перебоев в работе компрессора.
Выбор места под установку компрессора в моторном отсеке
Наиболее подходящее место для размещения компрессора пневмогудка в ВАЗ 2114 – правая часть моторного отсека, между бачком омывателя и лонжероном. Здесь достаточно пространства, обеспечивается доступ для обслуживания и минимизирован риск перегрева благодаря удалённости от выпускного коллектора.
Крепление компрессора следует выполнять на жёсткой металлической поверхности с использованием виброизолирующих прокладок. Один из оптимальных вариантов – монтаж на кронштейне рядом с чашкой амортизатора. Это позволяет проложить шланги и проводку без пересечений с горячими или движущимися частями.
Особое внимание необходимо уделить защите устройства от влаги и грязи. Рекомендуется установка с минимальным контактом с воздушными потоками, идущими от колёсной арки. Для этого можно использовать защитный кожух или частичное экранирование импровизированным пластиковым коробом.
Перед установкой важно учесть длину шлангов и электропроводки, чтобы избежать натяжения и перегибов. При необходимости прокладки кабелей через перегородку – использовать штатные герметичные вводы или просверлить отверстие с последующей установкой резинового уплотнителя.
Не следует располагать компрессор вплотную к аккумулятору, ЭБУ или блоку предохранителей – во избежание помех и перегрева. Также не рекомендуется крепление на пластиковые элементы, так как они не обеспечивают надёжной фиксации при вибрациях.
Куда закрепить баллон пневмосистемы под капотом или в салоне
В моторном отсеке ВАЗ 2114 баллон пневмосистемы можно разместить на правом лонжероне ближе к аккумулятору. Это место обеспечивает достаточное пространство для крепления, удобный доступ к фитингам и минимальную длину магистралей до компрессора. Обязательно учитывается температурный режим: при установке возле двигателя следует использовать термостойкие шланги и предусмотреть защиту баллона от перегрева.
Если под капотом недостаточно места или важна шумоизоляция, баллон можно установить в салоне, за спинкой заднего сиденья с левой стороны. Там легко закрепить емкость к металлической перегородке кузова, а подведение пневмомагистрали через технологическое отверстие в полу упрощает прокладку трассы. При этом рекомендуется использовать гофру или резиновую втулку, чтобы избежать перетирания шланга.
Альтернативный вариант – ниша под пассажирским сиденьем, если габариты баллона позволяют. В этом случае потребуется дополнительная фиксация, чтобы исключить смещение при движении. Баллон должен быть расположен горизонтально и жёстко закреплён болтами через усиленные монтажные проушины.
При установке внутри салона важно соблюдать герметичность соединений, исключить утечки и не блокировать элементы безопасности, такие как крепления ремней и системы подушек. Электропроводка и магистрали должны быть проложены в гофре и надёжно зафиксированы по всей длине маршрута.

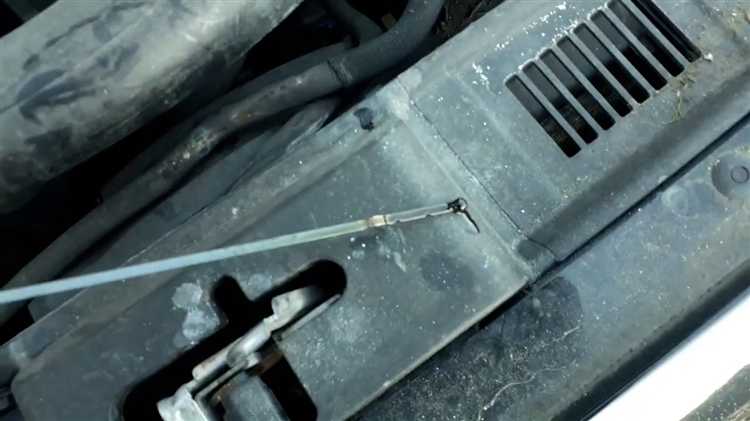

Монтаж звуковых рожков: под капотом, за решёткой или под бампером
Размещение звуковых рожков под капотом удобно с точки зрения подключения, так как все элементы системы находятся в пределах досягаемости. На ВАЗ 2114 достаточно свободного пространства вдоль лонжеронов, особенно со стороны пассажира. Однако здесь важна вентиляция: при перегреве компрессора интенсивность звучания снижается, а сама система быстрее изнашивается. Поэтому при установке необходимо обеспечить зазор от радиатора и исключить близость к выпускному коллектору.
Установка за передней решёткой позволяет добиться лучшего распространения звука. Оптимальная зона – между радиатором и решёткой, чуть ниже капота. Для фиксации рожков потребуется изготовить кронштейны из оцинкованной стали толщиной не менее 2 мм, закреплённые к поперечине телевизора. Такой вариант минимизирует потери звукового давления и обеспечивает прямой выход звука наружу. При этом важно не блокировать воздушный поток к радиатору.
Монтаж под передним бампером – наименее заметный способ установки, что особенно актуально при желании сохранить внешний вид автомобиля. На ВАЗ 2114 есть доступ к нижней части телевизора и усилителю бампера, где можно закрепить рожки горизонтально, направив вниз или вперёд. Здесь необходима антикоррозионная защита и влагозащищённая модель рожков, так как в этой зоне скапливается грязь и влага. Дополнительно стоит предусмотреть металлическую защиту от ударов и возможных камней с дороги.
Перед выбором конкретного места установки следует учесть уровень звукового давления рожков, тип сигнала (одинарный или многотональный), а также необходимость прокладки шлангов и кабелей с учётом минимальных изгибов и надёжной изоляции.
Прокладка воздушных шлангов и защита от повреждений
Для стабильной работы пневмогудка на ВАЗ 2114 необходимо правильно проложить воздушные шланги от компрессора к баллону и далее к звуковым рожкам. Ошибки при прокладке часто приводят к утечкам, перегибам и повреждениям шлангов в процессе эксплуатации.
- Используйте армированные шланги с термостойкостью не ниже +120 °C, особенно при прокладке в моторном отсеке.
- Избегайте участков с высокой температурой – не прокладывайте шланги вплотную к выпускному коллектору, радиатору или патрубкам системы охлаждения.
- Рекомендуется использовать гофрированные ПВХ-каналы или термоусадочные трубки для дополнительной изоляции и защиты от механических повреждений.
- Крепите шланги пластиковыми стяжками через каждые 30–40 см к штатным жгутам или кузовным элементам, избегая натяжения или провисания.
- В местах прохождения через перегородки используйте резиновые уплотнители или втулки, чтобы избежать перетирания об острые края металла.
Если система устанавливается с баллоном в салоне, шланг следует провести под коврами вдоль центрального тоннеля, избегая контакта с подвижными частями педального узла или рычага КПП. Все соединения фиксируются герметичными хомутами. При использовании быстросъёмных фитингов проверяйте их на герметичность при давлении не менее 6 атм.
Не допускайте перегибов при изгибах – минимальный радиус изгиба должен соответствовать рекомендациям производителя шланга (обычно не менее 50 мм). Перед запуском системы проверяйте всю магистраль на предмет утечек с помощью мыльного раствора.

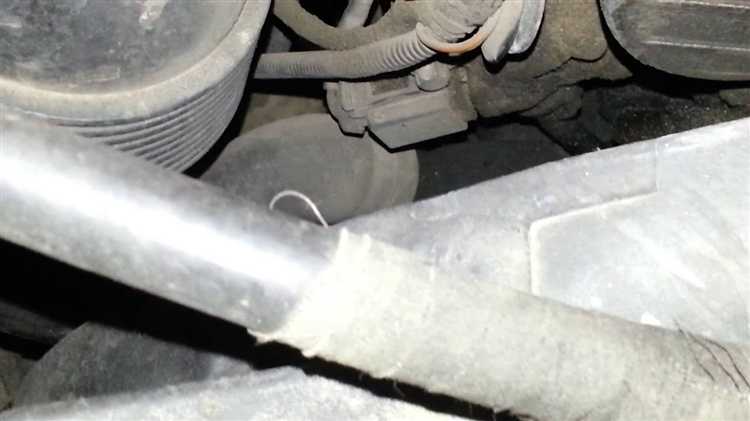

Питание пневмогудка от электросети автомобиля
Для стабильной работы пневмогудка на ВАЗ 2114 необходимо обеспечить надёжное питание компрессора от бортовой электросети. Компрессоры большинства моделей потребляют ток от 15 до 25 А, поэтому подключение напрямую к штатной проводке недопустимо – потребуется отдельная линия с реле и предохранителем.
Питание следует организовать от аккумулятора через реле с управляющим сигналом от кнопки в салоне или штатного сигнала. Используется провод сечением не менее 2.5 мм² на положительную линию питания. Массу необходимо подключать к кузову в точке с надёжным контактом, предварительно зачистив металл от краски.
Реле на 30 или 40 А устанавливается вблизи компрессора или аккумулятора. Управляющий контакт реле подключается к штатной кнопке сигнала или отдельной кнопке в салоне. Рекомендуется использовать реле с гнездом и креплением, чтобы исключить вибрационные повреждения.
Для защиты цепи обязательно устанавливается предохранитель на 25–30 А как можно ближе к аккумулятору. Это исключает риск возгорания при коротком замыкании. Контакты реле и предохранителя должны быть обжаты или припаяны, избегайте скруток и изоленты.
При прокладке провода питания избегайте острых кромок и подвижных узлов. Оптимальный маршрут – вдоль жгута моторного отсека, с фиксацией пластиковыми стяжками. Внутри салона провод прокладывается под обшивкой, избегая перегибов и трения.
Если используется компрессор с реле давления, управляющий сигнал можно реализовать автоматически, но при этом важно обеспечить ручное отключение питания для обслуживания и диагностики системы.

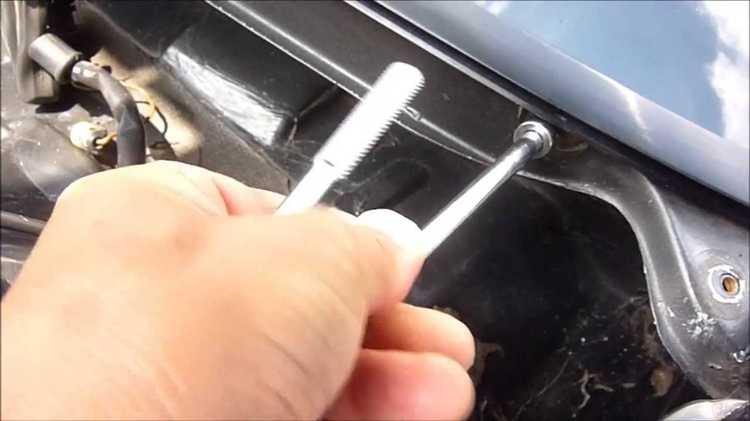

Как разместить кнопку управления пневмогудком в салоне
Кнопка управления пневмогудком должна находиться в пределах удобного доступа водителя для быстрого и безопасного использования.
- Оптимальное место – рядом с рулевой колонкой, слева или справа, чтобы не отвлекать руку от руля и не менять привычный хват.
- Часто кнопку устанавливают на панели приборов, в зоне видимости, но при этом вне прямого контакта с приборами и переключателями.
- Возможен монтаж на центральной консоли, но не слишком далеко, чтобы избежать лишних движений руки.
Для крепления рекомендуется использовать штатные отверстия или предусмотренные крепежи, чтобы избежать повреждения салона и сохранить эстетический вид.
- Подключение кнопки должно выполняться через реле и предохранитель, чтобы исключить перегрузки и короткие замыкания.
- Провода проложить аккуратно под панелью, закрепив хомутами или изолентой, избегая трения о движущиеся части.
- Использовать герметичные кнопки с защитой от влаги и пыли для обеспечения долговечности.
Расположение кнопки должно обеспечивать интуитивное использование без необходимости отводить взгляд от дороги, что повышает безопасность при эксплуатации пневмогудка.
Вопрос-ответ:
Где лучше всего разместить пневмогудок на ВАЗ 2114 для максимальной слышимости?
Оптимальное место для установки пневмогудка — под капотом, в нижней части передней решётки радиатора. Это обеспечивает свободный выход звука и защиту от влаги. Такой монтаж позволяет звуку распространяться без препятствий и делает сигнал громким и чётким для окружающих.
Можно ли установить кнопку управления пневмогудком в салоне автомобиля и куда именно?
Кнопку управления обычно размещают в удобном для водителя месте, например, на приборной панели слева от руля или около панели управления светом. Важно, чтобы она была легко доступна, но при этом не мешала основным функциям и не случайно нажималась. Также стоит прокладывать проводку аккуратно, чтобы избежать коротких замыканий.
Какие нюансы нужно учитывать при прокладке шлангов пневмогудка в ВАЗ 2114?
Шланги необходимо прокладывать так, чтобы они не соприкасались с горячими элементами двигателя или движущимися деталями. Для защиты используют специальные гофры или крепёжные хомуты. Шланги не должны быть пережаты или изломаны, чтобы не ухудшалась подача воздуха и не возникали протечки.
Влияет ли место установки баллона пневмосистемы на работу гудка?
Да, расположение баллона влияет на стабильность подачи воздуха. Баллон рекомендуется закреплять в моторном отсеке или в салоне, в местах с минимальной вибрацией и защищённых от влаги. Крепление должно быть надёжным, чтобы избежать повреждений и утечек, что обеспечит стабильную работу гудка.
Можно ли установить пневмогудок под бампером ВАЗ 2114, и какие есть риски?
Установка под бампером возможна, но требует дополнительной защиты от грязи и влаги, так как это место более уязвимо. Без должной защиты компоненты быстро изнашиваются и выходят из строя. При выборе этого варианта стоит использовать влагозащитные кожухи и регулярно проверять состояние гудка.
Где лучше всего разместить пневмогудок на ВАЗ 2114, чтобы он работал громко и не мешал деталям автомобиля?
Оптимальное место для установки пневмогудка на ВАЗ 2114 — это передняя часть автомобиля, обычно под капотом или за решёткой радиатора. Такое расположение позволяет звуку свободно распространяться, не заглушаясь металлическими элементами кузова. При этом важно избегать близости к сильно нагревающимся узлам, чтобы сохранить работоспособность гудка и продлить срок службы. Также рекомендуется закрепить устройство так, чтобы оно не вибрировало и не контактировало с движущимися частями.
