Шлейф матрицы в ноутбуке MSI PR200 – это гибкий кабель, передающий изображение от материнской платы к дисплею. Его повреждение приводит к искажению картинки, мерцанию, полосам или полному отсутствию изображения. Оригинальные комплектующие для этой модели уже давно сняты с производства, поэтому вопрос поиска совместимого аналога стал актуальным для владельцев.
Заводской шлейф для MSI PR200 имеет маркировку MS-1221 или K19-3040022-H39 и рассчитан на подключение дисплеев с диагональю 12,1 дюйма и разрешением WXGA. Он подключается через 30-пиновый LVDS-интерфейс. При подборе аналога важно учитывать расположение разъёмов, длину шлейфа и соответствие типов матриц. Несовместимость даже по одному параметру может сделать деталь непригодной к установке.
На практике подходят шлейфы от некоторых моделей MSI Wind и Fujitsu Siemens, использующих аналогичные экраны. Рекомендуется искать кабели с теми же 30-контактными LVDS-разъёмами и одинаковым расположением коннекторов. Пользователи сообщают об успешной замене с помощью шлейфов от моделей MSI S271, PR210, а также некоторых ноутбуков ASUS с матрицей AU Optronics B121EW03. Однако перед покупкой важно сверить фото разъёмов и длину, указанную продавцом.
При отсутствии точного совпадения лучше ориентироваться на универсальные LVDS-шлейфы с подходящим шагом контактов и возможностью пайки. В этом случае потребуется минимальный уровень навыков монтажа и понимание распиновки. Такая замена может быть оправдана при отсутствии оригинальных деталей на вторичном рынке.
Как определить совместимость шлейфа с MSI PR200
Для точного подбора аналога шлейфа к ноутбуку MSI PR200 необходимо учитывать несколько технически значимых параметров, напрямую влияющих на совместимость. Ошибки в выборе могут привести к полной неработоспособности матрицы или повреждению компонентов.
- Разъём подключения к материнской плате: В MSI PR200 используется 30-контактный LVDS-разъём. Необходимо убедиться, что аналог имеет идентичный тип и шаг контактов. Совпадение количества и расположения пинов критично.
- Тип и разрешение матрицы: Шлейф должен соответствовать типу дисплея – WXGA (1280×800) с диагональю 12.1″. Поддержка разрешения и режима передачи данных (одинарный или двойной канал LVDS) должна быть идентичной.
- Длина и конфигурация шлейфа: Длина кабеля должна обеспечивать свободную укладку без натяжения и перегибов. Путь прохождения шлейфа в корпусе ограничен, поэтому важна ориентация ветвей и наличие ответвлений на инвертор или подсветку, если используется CCFL.
- Наличие и тип дополнительного коннектора: У некоторых версий MSI PR200 применялись шлейфы с отдельным разъёмом для инвертора. При переходе на LED-подсветку стоит учитывать, что такие шлейфы не подойдут без переделок.
Для проверки подбираемого шлейфа стоит использовать маркировку оригинального кабеля, например, EAD62058301 или AWM 20624, и искать аналоги с точным соответствием. Визуальное сравнение коннекторов и фотографий – допустимый, но не полностью надёжный способ. Желательно сверяться с документацией или совместимыми моделями матриц, такими как LP121WX3 или B121EW03, с которыми штатно работает оригинальный шлейф.
Перед заказом рекомендуется уточнить у продавца длину, количество линий LVDS, наличие ответвлений и точную модель матрицы, с которой шлейф совместим. Это поможет избежать несовместимости при установке.
Маркировка оригинального шлейфа и как её найти
Оригинальный шлейф матрицы для ноутбука MSI PR200 имеет уникальную маркировку, которая указывается непосредственно на его поверхности. Чаще всего она представляет собой комбинацию буквенно-цифрового кода, начинающегося с «MS-» или «DD0», например, DD0PR1LC000 или аналогичный. Этот код позволяет точно идентифицировать модель шлейфа и найти совместимую замену.
Маркировка размещается на одном из участков шлейфа – обычно ближе к разъёму подключения к материнской плате или к коннектору на самой матрице. Чтобы её обнаружить, потребуется частично разобрать корпус ноутбука, сняв верхнюю крышку и рамку экрана. После этого становится виден сам шлейф и нанесённая на нём наклейка или прямой принт с нужным кодом.
При поиске аналога важно точно переписать маркировку без ошибок, включая все символы и тире. Даже небольшое расхождение может привести к покупке несовместимой детали. Некоторые производители используют близкие обозначения для разных конфигураций – с различиями в длине, типе разъёмов или распайке сигнальных линий.
Если маркировка стёрта или отсутствует, можно ориентироваться по серийному номеру матрицы, так как тип шлейфа часто зависит от конкретной модели экрана (например, от AU Optronics или LG Display). В таком случае потребуется сопоставить модель матрицы с оригинальной комплектацией ноутбука через сервисные базы или форумы пользователей MSI.
Какие ноутбуки используют аналогичные шлейфы
Шлейф матрицы, установленный в MSI PR200, имеет характерную конструкцию: 30-контактный разъём LVDS с тонким шагом, компактный форм-фактор и размещение коннекторов, ориентированное на модели с диагональю экрана 12.1 дюйма. Один из наиболее близких по совместимости ноутбуков – MSI S262, использующий практически идентичный тип соединения и распиновку.
Кроме того, шлейфы аналогичной конструкции можно встретить в ряде моделей от Fujitsu Siemens, в частности, в серии Amilo Si 1520. Эти ноутбуки также оборудованы матрицами с аналогичными параметрами подключения и расположением контроллеров. Однако перед заменой рекомендуется сверить длину кабеля и ориентацию разъёмов, так как даже незначительные отличия могут сделать установку невозможной.
Также внимание заслуживают модели от BenQ и Twinhead, такие как BenQ Joybook S31 и Twinhead E12. В них использовались схожие 12.1-дюймовые матрицы с теми же типами шлейфов, которые можно адаптировать для PR200 при соответствующей проверке на совместимость.
Для подбора аналога крайне важно ориентироваться не только на форм-фактор и разъёмы, но и на кодировку сигнала LVDS, так как несовпадение может привести к выходу из строя матрицы. Оптимальный путь – поиск шлейфов по маркировке оригинального кабеля или запрос аналогов у поставщиков запчастей, специализирующихся на запчастях к ноутбукам 2007–2009 годов выпуска.
Где искать совместимые шлейфы: сайты и продавцы
Российский рынок также представлен специализированными сайтами, такими как PartLaptop.ru, SparePart.ru и NB-Zip.ru. Эти магазины предоставляют возможность уточнить наличие по номеру детали, а в некоторых случаях – подобрать аналог по фото разъёма и длине шлейфа. Здесь также встречаются как оригинальные комплектующие от MSI, так и проверенные аналоги от поставщиков вроде Foxconn или Wistron.
Для Европы актуальны платформы eBay и Amazon, где можно найти б/у или снятые с рабочих ноутбуков запчасти. При покупке важно уточнять у продавца фото разъёмов и наличие маркировки, совпадающей с оригинальной или рекомендованной заменой.
Отдельное внимание стоит уделить форумам и сайтам по ремонту электроники, например, Badcaps.net и российскому Vlab.su. Там пользователи часто выкладывают информацию об успешно установленных аналогах, включая точные названия моделей доноров и производителей шлейфов.
В редких случаях совместимый шлейф можно найти через сервисные центры, обслуживающие технику MSI. Некоторые из них работают напрямую с дистрибьюторами комплектующих и могут заказать необходимый элемент под конкретный серийный номер устройства.

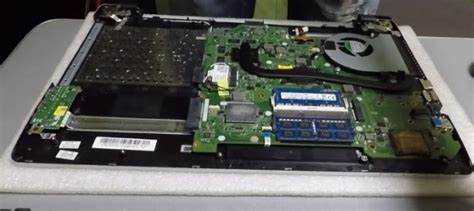

На что обратить внимание при покупке б/у шлейфа
Первое, что необходимо проверить – целостность контактной группы. Окисленные, повреждённые или погнутые контакты могут вызвать отсутствие изображения или артефакты на экране. Контакты должны быть чистыми, без следов влаги и механических повреждений.
Изоляция шлейфа не должна иметь перегибов, трещин или следов перегрева. Особое внимание стоит уделить месту изгиба шлейфа – именно там чаще всего происходят микроповреждения проводников. Любые заломы могут привести к нестабильной работе матрицы или полному отсутствию сигнала.
Проверь маркировку модели на самом шлейфе. Для MSI PR200 это, как правило, шлейфы с кодами типа DD0PR1LC000 или аналогичными. Если код стерся или отсутствует, уточни у продавца модель донора – не каждый визуально подходящий шлейф будет совместим по распиновке и длине.
Уточни, с какого устройства снят шлейф, и есть ли у продавца возможность протестировать его перед отправкой. Идеально – покупка вместе с фото результата подключения, особенно если сделано на совместимой модели ноутбука.
Избегай шлейфов с самодельными ремонтами – пайками, скрутками, изолентой. Даже при визуальной исправности такие элементы могут нарушать передачу сигнала или стать причиной короткого замыкания при установке.
Проверь, не был ли шлейф снят с устройства, попавшего в воду или подвергшегося серьёзному перегреву. Запах гари, потемневшие участки изоляции или следы ржавчины – повод отказаться от покупки.
Если шлейф продаётся вместе с пластиковыми направляющими или рамками – убедись, что они не поломаны. Поломанные крепления могут мешать правильной укладке и вызвать повреждение шлейфа при закрытии крышки ноутбука.
Проверка шлейфа на исправность перед установкой
Перед установкой шлейфа матрицы для ноутбука MSI PR200 необходимо убедиться в его исправности, чтобы избежать возможных проблем в работе экрана. Первоначально осмотрите шлейф на наличие видимых повреждений, таких как порезы, изгибы или изломы. Эти дефекты могут привести к перебоям в передаче сигнала между матрицей и материнской платой.
Важно проверить соединительные контакты шлейфа. Для этого аккуратно осмотрите коннекторы с обеих сторон шлейфа, чтобы убедиться в отсутствии окисления, загрязнений или следов перегрева. Если коннекторы загрязнены, их можно очистить с помощью мягкой щетки или специального очищающего раствора для электроники. Окисленные контакты следует обработать спиртом, используя ватную палочку, чтобы восстановить нормальное соединение.
После внешней проверки подключите шлейф к материнской плате и матрице, но не устанавливайте его окончательно. Включите ноутбук и проверьте, отображается ли изображение на экране. Если экран остается черным или изображение отображается с искажениями, это может свидетельствовать о неисправности шлейфа. В таком случае рекомендуется заменить шлейф на новый.
Тестирование шлейфа можно также выполнить с помощью мультиметра, проверив целостность проводников и отсутствие замыканий. Это поможет удостовериться, что шлейф не имеет внутренних повреждений, которые могут привести к его ненадежной работе.
Что делать, если подходящего шлейфа не найти
Если шлейф для ноутбука MSI PR200 не удается найти, есть несколько вариантов решения проблемы.
- Поищите аналоги от других моделей – часто шлейфы от других ноутбуков с аналогичными характеристиками могут быть совместимы. Используйте информацию о разъеме и длине шлейфа для поиска подходящего аналога.
- Обратитесь к производителям запасных частей – специализированные компании могут предложить альтернативные решения, изготовленные по индивидуальному заказу или с доработками.
- Используйте универсальные шлейфы – на рынке существуют универсальные шлейфы с адаптерами для различных ноутбуков. Обратите внимание на их размеры и способ подключения.
- Попробуйте найти восстановленные или б/у компоненты – иногда в продаже можно встретить восстановленные шлейфы с гарантией от поставщиков или пользователей.
- Сообщества и форумы – на форумах, посвященных ремонту ноутбуков, пользователи могут делиться опытом и даже предлагать свои решения проблемы.
При отсутствии идеального аналога важно убедиться в точности всех характеристик, таких как разъем, длина, тип соединений, чтобы избежать повреждения матрицы или других компонентов ноутбука.
Вопрос-ответ:
Как выбрать аналог шлейфа для матрицы ноутбука MSI PR200?
Выбор аналога шлейфа для ноутбука MSI PR200 начинается с проверки совместимости. Нужно обратить внимание на тип разъема, длину и количество контактов. Важно также учитывать модель матрицы и проверять маркировку на оригинальном шлейфе. Некоторые модели ноутбуков используют похожие шлейфы, и это может стать хорошей подсказкой при поиске замены. Рекомендуется искать шлейфы от других моделей MSI или универсальные варианты, если точный аналог найти сложно.
Можно ли использовать шлейф от другого ноутбука для MSI PR200?
Да, шлейф от другого ноутбука можно использовать, если он имеет совместимые параметры. Важно, чтобы разъемы, длина шлейфа и количество контактов совпадали с оригинальным вариантом. Также стоит убедиться, что шлейф соответствует напряжению и стандартам подключения, иначе можно повредить как шлейф, так и сам ноутбук. Лучше всего искать аналоги от ноутбуков той же марки или проверенных производителей.
Какие признаки указывают на необходимость замены шлейфа матрицы в MSI PR200?
Необходимость замены шлейфа матрицы в MSI PR200 можно определить по следующим признакам: отсутствие изображения на экране при включении ноутбука, мерцание или полосы на экране, а также частичная потеря изображения. Если при поворачивании экрана или движении ноутбука изображение появляется или исчезает, это также может быть признаком повреждения шлейфа. В таких случаях нужно заменить шлейф на новый или аналогичный, чтобы избежать дальнейших поломок.
Где можно найти совместимые шлейфы для MSI PR200?
Совместимые шлейфы для MSI PR200 можно найти в специализированных интернет-магазинах, таких как Aliexpress, eBay, или на платформах для продажи компьютерных комплектующих. Важно при выборе проверять отзывы о продавце и убедиться в качестве товара. Также можно обратиться к официальным сервисным центрам MSI или искать шлейфы в магазинах, которые предлагают детали для старых моделей ноутбуков.
Что делать, если не удается найти точный аналог шлейфа для матрицы MSI PR200?
Если точный аналог шлейфа для MSI PR200 найти не удается, можно рассмотреть несколько вариантов. Во-первых, попробуйте подобрать шлейф от другой модели ноутбука MSI с похожими характеристиками. Во-вторых, можно обратиться в специализированные сервисы для изготовления шлейфов по индивидуальному заказу. Также стоит исследовать универсальные шлейфы, которые подходят для различных моделей ноутбуков с аналогичными характеристиками.
