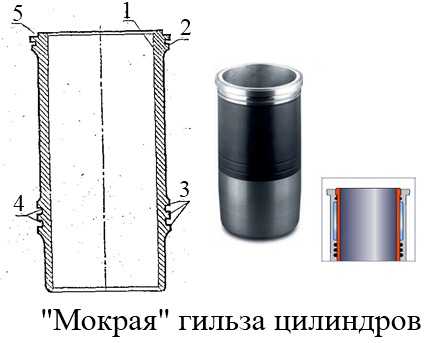

Подъем или просадка гильзы в блоке цилиндров – это отклонение, способное привести к критическим последствиям: прорыву газов, перегреву, разрушению прокладки ГБЦ. На практике подобные явления часто связаны с несоблюдением технологии при сборке или ремонте двигателя, нарушением тепловых зазоров, а также износом посадочных мест в блоке.
Просадка гильзы может быть вызвана некорректной притиркой опорной поверхности, неправильным моментом затяжки ГБЦ, а также температурными деформациями. Важно учитывать, что даже отклонение в 0,02–0,05 мм может стать причиной нарушения герметичности. При измерениях необходимо использовать щупы и микрометры, а также контролировать равномерность осадки по всей окружности.
Подъем гильзы, напротив, чаще свидетельствует о наличии загрязнений под буртиком, остатках герметика или о неправильной установке гильзы без предварительного подбора по высоте. Кроме того, на холодном двигателе возможно временное расширение из-за разности коэффициентов теплового расширения между гильзой и блоком, особенно в алюминиевых сплавах.
Для исключения подобных дефектов необходимо строго соблюдать параметры при установке: стандартный выступ гильзы должен составлять от 0,05 до 0,10 мм в зависимости от конструкции двигателя. Также важно использовать измерительный стенд или поверочную плиту при контроле выступа, а не ориентироваться на визуальную оценку.
В случаях постоянного смещения гильзы после нескольких циклов прогрева следует проводить дефектовку посадочных мест, проверку торцевой перпендикулярности буртика и контроль зажима ГБЦ на всех участках. Только комплексный подход позволяет обеспечить стабильную работу ЦПГ и продлить ресурс двигателя.
Как влияет перегрев двигателя на положение гильзы
Перегрев двигателя вызывает неравномерное расширение материалов блока цилиндров и гильзы. При достижении температур свыше 110 °C алюминиевый сплав блока расширяется быстрее, чем стальная или чугунная гильза. Это приводит к временному уменьшению натяга посадки или даже к ослаблению запрессовки.
Если температура продолжает расти, возможно частичное выдавливание гильзы вверх – особенно в зонах с недостаточной поддержкой по периметру. Это нарушает плоскостность прилегания головки блока, повышает риск прорыва газов и разрушения прокладки.
При неоднократных циклах перегрева с последующим охлаждением гильза может «просесть» ниже исходного уровня. Это связано с пластической деформацией посадочного гнезда в алюминии, особенно если нарушена термическая стабильность сплава или ранее проводился некачественный ремонт.
Чтобы избежать перемещений гильзы из-за перегрева, необходимо регулярно проверять состояние охлаждающей системы: работоспособность термостата, чистоту радиатора, уровень и состав антифриза. При выявлении частых перегревов следует контролировать высоту выступания гильз по отношению к плоскости блока и при необходимости производить их переустановку с восстановлением натяга.
Деформация блока цилиндров: возможные причины и последствия
Деформация блока цилиндров возникает при нарушении геометрии сопрягаемых поверхностей, что напрямую влияет на положение гильзы в постели. Основной причиной становится неравномерный термический режим, возникающий при перегреве, локальных перегрузках или неисправной системе охлаждения. При нагреве алюминиевый блок теряет форму быстрее чугунного, особенно в зонах с минимальной толщиной стенок или возле шпилек крепления ГБЦ.
Механические нагрузки также играют роль: растяжение шпилек, неравномерный момент затяжки головки, удары при ремонте – всё это способствует искривлению поверхности прилегания. Даже незначительное отклонение от плоскости – в пределах 0,05 мм – может изменить высоту установки гильзы, вызвав её подъем или просадку относительно плоскости блока.
Последствия деформации – нарушение герметичности прокладки ГБЦ, проникновение газов в систему охлаждения, ухудшение теплоотвода от гильзы, неравномерный износ поршневой группы. Это приводит к росту давления в цилиндре и может вызвать деформацию самой гильзы или её посадочного места.
При диагностике необходимо контролировать плоскостность блока через шаблоны или линейку с щупами, особенно после перегрева или капитального ремонта. При выявлении отклонений свыше 0,03 мм необходима механическая обработка поверхности. Использование гильз с выступом или регулируемой посадкой не решает проблему при наличии кривизны блока и может лишь отсрочить серьёзные поломки.
Роль прокладки ГБЦ в изменении положения гильзы
Прокладка головки блока цилиндров (ГБЦ) играет ключевую роль в герметичности узла «блок–гильза–ГБЦ». Неправильный выбор, износ или установка прокладки может привести к изменению положения гильзы в посадочном месте, особенно в алюминиевых блоках с сухими гильзами.
Основные механизмы влияния прокладки на смещение гильзы:
- Нарушение распределения усилия при затяжке: Неравномерный прижим ГБЦ вследствие неоднородной толщины или деформации прокладки вызывает локальное перераспределение давления, что может поднять одну или несколько гильз относительно плоскости блока.
- Усадка прокладки: После нескольких тепловых циклов прокладка может просесть, особенно в дешёвых многослойных вариантах. Это приводит к снижению контактного давления и возможному ослаблению прижима гильзы.
- Неправильная толщина: Установка слишком тонкой или толстой прокладки может изменить зазор между ГБЦ и гильзой, нарушая расчетное натяжение, что ведёт к подвижке гильзы вверх или вниз при нагреве.
- Разрыв или прогар прокладки: Локальный прорыв газов в межгильзовое пространство сопровождается скачком давления, который способен поднять гильзу из посадочного места даже без явных повреждений металла.
Рекомендации по контролю:
- Использовать прокладки только рекомендованной производителем конструкции и толщины.
- Измерять высоту выступа гильз до и после установки прокладки с точностью до 0,01 мм. Допустимое значение обычно составляет 0,05–0,10 мм в зависимости от конструкции двигателя.
- Контролировать равномерность затяжки болтов ГБЦ динамометрическим ключом по установленной схеме.
- После обкатки двигателя проверять компрессию и следить за появлением признаков перегрева, эмульсии или газов в системе охлаждения.
Игнорирование влияния прокладки ГБЦ на положение гильзы увеличивает риск прогорания, деформации ГБЦ и разрушения верхней кромки гильзы, особенно в дизельных и турбированных двигателях.
Износ посадочного места гильзы и его признаки
Износ посадочного места гильзы представляет собой изменение геометрии бурта блока цилиндров, в который устанавливается гильза. Основной причиной служит длительная эксплуатация двигателя с нарушениями температурного режима или некорректная установка гильз при капитальном ремонте.
Наиболее типичный признак – снижение натяга между гильзой и блоком. Это приводит к тому, что гильза начинает перемещаться в вертикальной плоскости под действием давления в камере сгорания. В процессе работы двигателя возможны как просадка гильзы внутрь блока, так и её подъем, особенно при изменениях температурного фона.
Косвенным симптомом износа является неравномерный или повторяющийся прогар прокладки ГБЦ. Также может наблюдаться утечка охлаждающей жидкости в цилиндры, появление газа в системе охлаждения, а при сильном износе – даже посторонние звуки в верхней части блока.
Для диагностики требуется замер глубины посадочного бурта микрометром или калибром с высокой точностью. Допустимое отклонение по глубине, как правило, не должно превышать 0,02–0,03 мм. При обнаружении овальности или конусности бурта необходима фрезеровка и последующая установка ремонтных втулок.
Эксплуатация двигателя с изношенным посадочным местом недопустима. Рекомендуется при первом обнаружении признаков заменить или восстановить бурт до заводских допусков, иначе возможны повторные повреждения прокладки, деформация ГБЦ и потеря компрессии.

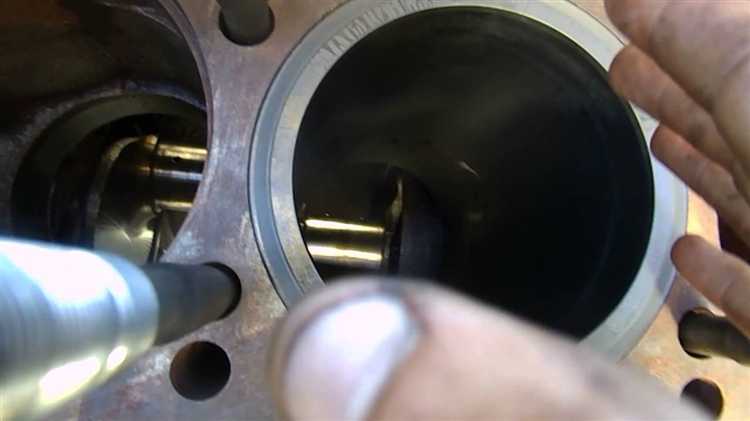

Неправильная установка гильзы при ремонте двигателя
Одна из распространённых причин изменения положения гильзы – её неправильная установка в процессе капитального ремонта. Даже при использовании качественных комплектующих, ошибки при монтаже могут привести к просадке или самопроизвольному подъёму гильзы во время эксплуатации двигателя.
Наиболее критична несоблюдённая высота выступания гильзы над плоскостью блока цилиндров. Номинальное значение обычно составляет 0,05–0,15 мм, и отклонение даже на 0,03 мм может нарушить герметичность соединения с прокладкой ГБЦ. Если гильза установлена ниже нормы, она «проседает», теряя прижим; если выше – возникает риск выдавливания под давлением газов.
Неправильный подбор или установка уплотнительных колец на «мокрых» гильзах может привести к их смещению в процессе работы. При перекосе кольца гильза теряет стабильность в посадочном месте, особенно при изменении температурного режима. Это проявляется в подтекании ОЖ и перемещении гильзы при демонтаже ГБЦ.
Пренебрежение очисткой посадочного гнезда перед установкой гильзы также является фактором риска. Остатки старого герметика, коррозии или нагар могут создавать локальные напряжения и перекосы. Такие дефекты усиливаются при термических циклах, что ведёт к постепенному нарушению положения гильзы.
Для исключения ошибок необходимо измерять выступ гильзы по всем точкам с точностью до сотых миллиметра, использовать соответствующие шаблоны и динамометрические инструменты при затяжке элементов. Установка должна проводиться в строго определённой последовательности, с предварительным контролем состояния блока и гильзы на биение и геометрию.
Геометрические отклонения гильзы после расточки
После расточки гильзы цилиндра часто наблюдаются отклонения геометрии, влияющие на посадку и стабильность положения гильзы в блоке двигателя. Основные параметры, подлежащие контролю, – конусность, овальность и параллельность рабочих поверхностей.
Конусность гильзы возникает при неравномерном снятии металла по высоте и превышает допустимые нормы 0,02-0,05 мм на длину рабочей поверхности. Это приводит к неравномерному распределению зазоров между поршнем и стенками, что увеличивает вероятность смещения гильзы под нагрузкой.
Овальность измеряется в двух взаимно перпендикулярных направлениях и не должна превышать 0,01-0,03 мм. Превышение этого значения вызывает нестабильность работы поршневой группы и способствует просадке гильзы из-за локальных перегрузок в блоке.
Параллельность торцов гильзы важна для равномерного распределения давления при установке. Неравномерность выше 0,05 мм может привести к перекосу гильзы и нарушению ее герметичности.
Рекомендации по контролю и устранению геометрических отклонений:
| Параметр | Допустимое отклонение, мм | Метод контроля | Корректирующие действия |
|---|---|---|---|
| Конусность | 0,02 — 0,05 | Измерение микрометром или индикатором по длине гильзы | Повторная точная расточка с равномерным снятием металла |
| Овальность | 0,01 — 0,03 | Измерение индикатором в двух плоскостях | Переработка гильзы, возможна шлифовка |
| Параллельность торцов | до 0,05 | Измерение плоскопараллельной линейкой и щупом | Притирка или фрезеровка торцов |
Контроль геометрии после расточки обязателен перед установкой гильзы в блок, так как отклонения вызывают неравномерное распределение нагрузок и могут стать причиной смещения – как подъема, так и просадки гильзы в процессе эксплуатации.
Влияние детонации и гидроудара на посадку гильзы
Детонация вызывает резкое повышение давления в камере сгорания, которое передаётся на стенки гильзы. Постоянные пиковые нагрузки приводят к локальным деформациям посадочного места и гильзы, ослабляя их сопряжение. Вследствие этого гильза может начать подниматься, нарушая герметичность и вызывая преждевременный износ прокладки ГБЦ.
Гидроудар возникает при попадании жидкости в цилиндр при неподвижном или медленно движущемся поршне. Давление жидкости резко увеличивается, вызывая высокие осевые нагрузки на гильзу. Это способствует её просадке вниз, особенно если посадочное место уже имеет микротрещины или коррозионные повреждения.
Сочетание детонации и гидроудара значительно ускоряет износ посадочного места за счёт циклических динамических нагрузок. Для минимизации риска необходимо контролировать качество топлива и своевременно диагностировать признаки детонации, а также устранять неисправности системы охлаждения, которые могут привести к гидроудару.
Рекомендуется регулярный осмотр посадочного места гильзы на предмет трещин и деформаций, а при ремонте использовать методы восстановления геометрии посадочного места с учётом прочности материала. Усиление контроля за параметрами работы двигателя снижает вероятность смещения гильзы и повышает ресурс агрегата.
Вопрос-ответ:
Почему гильза может просаживаться после капитального ремонта двигателя?
Просадка гильзы часто связана с ухудшением состояния посадочного места в блоке цилиндров. При расточке посадочного места или недостаточной точности установки гильзы появляется риск ослабления крепления. Под воздействием давления газов и тепловых нагрузок гильза постепенно уходит вниз относительно блока, что приводит к изменению её посадочного положения и ухудшению уплотнения.
Как детонация влияет на положение гильзы в блоке цилиндров?
Детонация сопровождается резкими скачками давления и температур, которые создают дополнительные ударные нагрузки на гильзу и посадочное место. Эти колебания могут вызвать микродеформации блока и ослабить крепление гильзы. В итоге гильза может сдвигаться вверх или вниз, что отражается на компрессии и долговечности узла.
Можно ли определить неправильную посадку гильзы без разборки двигателя?
Определить сдвиг или просадку гильзы без вскрытия достаточно сложно. Однако косвенные признаки включают появление масла в камере сгорания, снижение компрессии на цилиндре, ухудшение работы двигателя и посторонние шумы. Иногда помогает визуальный осмотр через свечное отверстие или диагностика давления в цилиндрах, но для точного определения требуется демонтаж.
Какая роль температурных расширений при подъеме гильзы в процессе работы двигателя?
Температурное расширение материала гильзы и блока происходит с разной интенсивностью из-за различий в тепловых характеристиках. При нагреве гильза может «вспучиваться» и подниматься относительно блока. Если посадка недостаточно плотная или отсутствует компенсация таких расширений, это приводит к временному или постоянному смещению гильзы, влияющему на работу двигателя.
Как износ посадочного места блока цилиндров сказывается на положении гильзы?
Со временем посадочное место блока цилиндров может деформироваться или изнашиваться из-за коррозии, тепловых нагрузок и механического воздействия. Это приводит к снижению плотности крепления гильзы, которая начинает двигаться внутри посадочного гнезда. Износ проявляется в изменении высоты установки гильзы, что ухудшает уплотнение и ведет к повышенному расходу масла и снижению компрессии.
Почему гильза может постепенно просаживаться в цилиндре двигателя?
Просадка гильзы происходит из-за снижения прочности посадочного соединения, которое обеспечивается плотным контактом между гильзой и блоком цилиндров. Основные причины включают износ или повреждение поверхности блока, нарушение технологических допусков при установке, а также тепловые деформации. Кроме того, агрессивное воздействие высоких температур и давление газов во время работы двигателя вызывают микроподвижки гильзы. В результате гильза постепенно уходит ниже посадочного места, что может привести к снижению герметичности, ухудшению охлаждения и повышенному износу деталей.
Какие факторы могут вызвать поднимание гильзы и как это влияет на работу двигателя?
Поднимание гильзы чаще всего связано с гидроударом или сильной детонацией в камере сгорания, из-за чего возникают резкие перепады давления и ударные нагрузки на гильзу. Кроме того, неправильная установка или некачественная прокладка головки блока создают дополнительные зазоры, способствующие смещению гильзы вверх. Такое положение приводит к нарушению герметичности, попаданию охлаждающей жидкости в камеру сгорания, и снижению ресурса двигателя. Также поднимание гильзы способно вызвать повреждение поршневых колец и самого блока цилиндров, что приводит к серьезным ремонтным работам.
