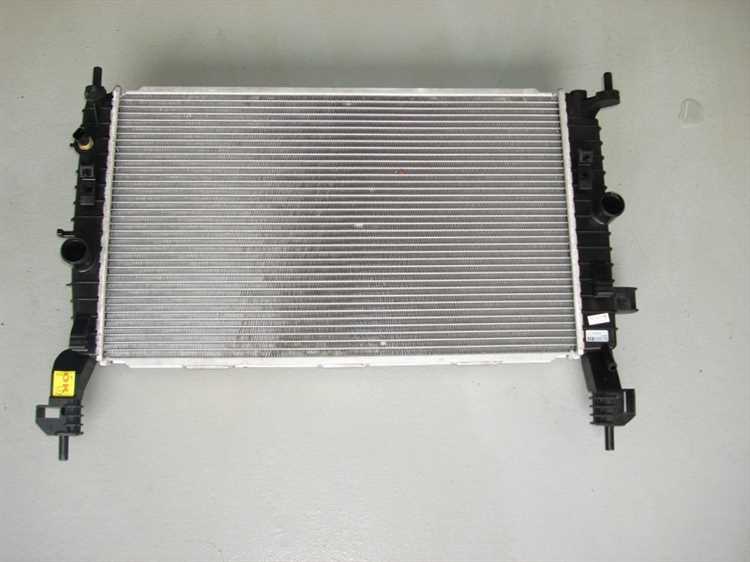

Двухрядный радиатор охлаждения представляет собой теплообменник с двумя параллельными рядами трубок, по которым циркулирует охлаждающая жидкость. Основная задача такого радиатора – эффективное отведение тепла от двигателя при повышенных нагрузках или в условиях ограниченного воздушного потока. Благодаря удвоенному числу каналов по сравнению с однорядной конструкцией, теплоотдача увеличивается на 20–30% при сопоставимых габаритах.
Каждый ряд трубок соединён с алюминиевыми или медными пластинами, которые обеспечивают ускоренный теплообмен с потоком воздуха. Межрядное пространство рассчитано таким образом, чтобы не снижать скорость воздушного потока и не создавать лишнего сопротивления. Распределение охлаждающей жидкости осуществляется через верхний и нижний бачки, где встроены перегородки, направляющие поток между рядами.
Толщина сердцевины двухрядного радиатора варьируется от 32 до 48 мм в зависимости от модели и назначения. При этом важно учитывать, что не каждый автомобиль допускает установку такого элемента без доработок креплений или корпуса вентилятора. Также необходимо соблюдать совместимость по пропускной способности помпы, чтобы избежать локального перегрева или избыточного давления в системе.
Выбор двухрядного радиатора оправдан при установке турбонаддува, чип-тюнинге, регулярной езде в жарком климате или частых остановках в пробках. В штатных условиях эксплуатации эффективность такой системы может быть избыточной, а монтаж – неоправданно сложным. Поэтому при замене радиатора важно учитывать не только размеры, но и режимы эксплуатации автомобиля.

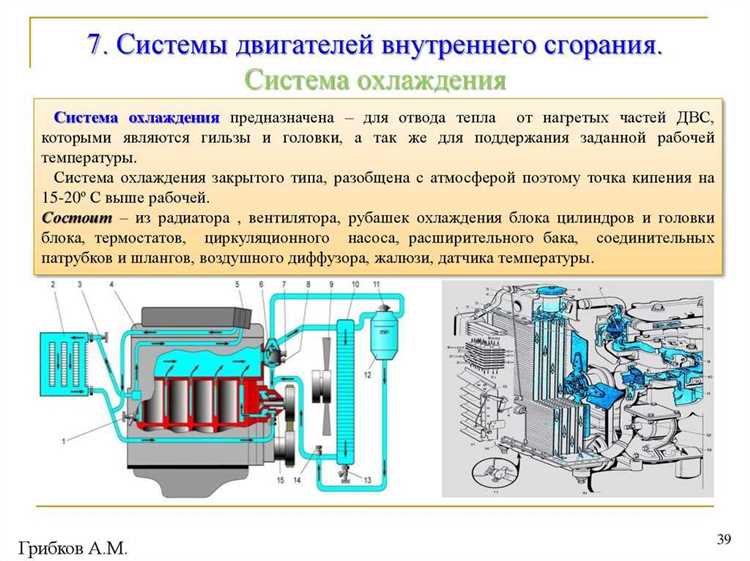

Чем отличается двухрядный радиатор от одно- и трёхрядного
Главное отличие радиаторов заключается в количестве рядов трубок, через которые циркулирует охлаждающая жидкость. Это напрямую влияет на теплоотдачу, габариты, массу и применимость устройства в разных типах транспортных средств.
- Однорядный радиатор имеет одну плоскость трубок и пластин. Он компактный, лёгкий и дешевле в производстве. Эффективен при умеренной тепловой нагрузке и часто применяется в малолитражных двигателях или при ограниченном пространстве в моторном отсеке.
- Двухрядный радиатор содержит два ряда трубок, расположенных в шахматном порядке или параллельно. Он способен рассеивать больше тепла, чем однорядный, и применяется в двигателях с большей тепловой нагрузкой. При равных габаритах его эффективность выше на 15–30%.
- Трёхрядный радиатор состоит из трёх уровней трубок, обеспечивая максимальную площадь теплообмена. Его устанавливают на двигатели с повышенной мощностью, в том числе спортивные и грузовые. Однако такой радиатор тяжелее, дороже и требует больше места для установки.
Выбор между этими типами зависит от конкретных условий эксплуатации:
- Если двигатель перегревается в городском режиме – замена однорядного на двухрядный часто решает проблему без увеличения нагрузки на помпу.
- Для работы в жарком климате или при буксировке прицепа рекомендуется двух- или трёхрядный вариант, с учётом свободного пространства под капотом.
- Избыточная эффективность трёхрядного радиатора в обычных условиях может привести к переохлаждению двигателя, особенно зимой, что повышает износ и расход топлива.
Перед заменой радиатора важно учитывать не только количество рядов, но и совместимость с кронштейнами, диаметр шлангов и тип вентилятора.
Как устроены ряды трубок и пластин внутри радиатора
Двухрядный радиатор состоит из двух параллельных рядов трубок, размещённых в шахматном порядке относительно друг друга. Это позволяет равномерно распределять поток охлаждающей жидкости и увеличивать площадь контакта с воздухом. Каждый ряд содержит от 20 до 40 трубок овального или прямоугольного сечения, выполненных из алюминия или меди с толщиной стенки 0,2–0,3 мм.
Между трубками установлены гофрированные пластины, изготовленные из алюминия толщиной 0,1–0,15 мм. Они формируют плотную решётку, через которую проходит воздушный поток. Расстояние между пластинами (шаг оребрения) варьируется от 1,2 до 2,0 мм в зависимости от назначения радиатора и условий охлаждения. Чем меньше шаг, тем выше теплопередача, но и выше сопротивление потоку воздуха.
Каждая трубка герметично соединена с коллекторами, обеспечивающими циркуляцию жидкости. Поскольку ряды расположены последовательно по глубине, жидкость проходит сначала через один ряд трубок, затем через второй, что повышает теплоотдачу по сравнению с одно-рядной конструкцией. Такое устройство требует точного соблюдения технологии пайки, особенно в местах соединения трубок с оребрением, чтобы избежать утечек и сохранить жёсткость конструкции.
Для повышения надёжности часто применяют механическое расширение трубок внутри пластин, обеспечивающее плотный контакт без зазоров. Некоторые модели также используют дополнительную внутреннюю турбулизацию потока внутри трубок с помощью вставок или ребер, что снижает ламинарность и увеличивает скорость теплообмена.
Роль коллекторов и способы их соединения с трубками
Коллекторы в двухрядном радиаторе выполняют функцию распределения и сбора охлаждающей жидкости. Они располагаются по краям радиаторного блока и служат для направленного потока жидкости через трубки. Один из коллекторов подаёт охлаждающую жидкость, второй – принимает нагретый поток после прохождения по трубкам.
Материал изготовления коллектора чаще всего – алюминий или латунь. Алюминиевые версии легче и чаще применяются в легковых автомобилях, в то время как латунные обладают большей устойчивостью к коррозии и подходят для тяжелых условий эксплуатации.
Соединение коллектора с трубками осуществляется одним из трёх способов:
| Тип соединения | Особенности | Применение |
|---|---|---|
| Механическая развальцовка | Трубки вставляются в отверстия коллектора и развальцовываются для плотного крепления | Простая сборка, используется в недорогих радиаторах |
| Пайка в печи | Все элементы собираются в единую конструкцию и проходят пайку при высокой температуре | Высокая герметичность, применяется на заводах с поточным производством |
| Аргоновая сварка | Позволяет надёжно соединять алюминиевые детали, обеспечивает прочность | Используется в алюминиевых радиаторах, особенно при ремонте |
При выборе радиатора важно учитывать способ соединения: пайка и сварка обеспечивают лучшую герметичность и долговечность по сравнению с механической развальцовкой. Также стоит обращать внимание на толщину стенок коллектора и качество обработки посадочных мест трубок – это напрямую влияет на ресурс всей системы охлаждения.
Как обеспечивается циркуляция охлаждающей жидкости
В двухрядном радиаторе охлаждающая жидкость поступает через верхний патрубок в верхний коллектор, откуда распределяется по входным каналам трубок. Каждая трубка имеет небольшое сечение, что способствует ускоренному прохождению потока и более интенсивной теплопередаче к оребрению.
Распределение жидкости по двум параллельным рядам трубок снижает гидравлическое сопротивление по сравнению с однорядной схемой, при этом увеличивается общая площадь контакта жидкости с металлическими стенками. Это повышает эффективность охлаждения без увеличения внешних габаритов устройства.
Циркуляция обеспечивается помпой, создающей постоянное давление в системе. После прохождения по трубкам и теплоотдачи в атмосферу через пластины, жидкость собирается в нижнем коллекторе и возвращается к двигателю через выходной патрубок. Обязательное условие – отсутствие воздушных пробок. Для этого в конструкции радиатора предусмотрены сливные и воздушные клапаны.
Равномерность распределения потока между двумя рядами зависит от точности изготовления внутренних каналов. При наличии внутренних перегородок или направляющих в коллекторах обеспечивается синхронная загрузка обоих рядов трубок. Это исключает локальные перегревы и повышает общую надёжность системы.
Какие материалы используются для двухрядных радиаторов
Основным материалом для изготовления трубок и пластин двухрядного радиатора служит алюминий. Он обладает высокой теплопроводностью (до 237 Вт/м·К), малым весом и устойчивостью к коррозии. Чаще всего применяются сплавы серии 3000 и 6000 с добавками марганца или магния для повышения прочности и пластичности.
Коллекторы могут быть выполнены как из алюминия, так и из латуни. Латунные коллекторы чаще встречаются в радиаторах для тяжелых условий эксплуатации или коммерческого транспорта, так как лучше переносят механические нагрузки и перепады давления. Однако алюминиевые коллекторы обеспечивают меньшую массу и дешевле в производстве, поэтому преобладают в легковых автомобилях.
Для пайки алюминиевых деталей используется припой на основе алюминиево-кремниевого сплава. Этот метод обеспечивает прочное соединение без деформации каналов. В случае радиаторов с латунными коллекторами применяется пайка серебряным или медно-фосфорным припоем.
Прокладки и уплотнения в местах соединения коллекторов с бачками выполняются из термостойкой резины EPDM или силикона. Эти материалы сохраняют эластичность при температуре до 150 °C и устойчивы к воздействию охлаждающих жидкостей, содержащих гликоли и присадки.
Некоторые производители применяют антикоррозионные покрытия, например, фосфатирование или лакировку, особенно при использовании алюминия в условиях повышенной влажности или воздействия дорожных реагентов.
Особенности установки и подключения двухрядного радиатора
Двухрядный радиатор устанавливается с учётом его увеличенной толщины и веса по сравнению с однорядным аналогом. Крепления должны обеспечивать жёсткую фиксацию, исключающую вибрации и перекосы. При монтаже необходимо учитывать зазоры между радиатором и вентилятором, чтобы избежать препятствий для воздушного потока.
Подключение охлаждающей жидкости выполняется через два патрубка – входной и выходной. Рекомендуется использовать уплотнительные прокладки или кольца из стойких к теплоносителю материалов, чтобы предотвратить протечки. Диаметр патрубков должен совпадать с диаметром шлангов системы охлаждения для минимизации гидравлических потерь.
Обязательна проверка направления потока жидкости, поскольку двухрядный радиатор рассчитан на последовательное прохождение через оба ряда трубок. Ошибочная установка способна привести к снижению эффективности охлаждения и увеличению давления в системе.
При подключении рекомендуется соблюдать аккуратность с затяжкой крепежных элементов патрубков и коллекторов. Чрезмерное усилие приводит к деформации соединений и ускоренному износу уплотнений.
Проверка герметичности системы выполняется на рабочем давлении после установки. При обнаружении подтеканий следует повторно осмотреть уплотнители и крепеж.
Особое внимание уделяется совместимости радиатора с моторным отсеком, учитывая его размеры и расположение в пространстве, чтобы исключить контакт с подвижными частями и обеспечить удобный доступ для обслуживания.
Вопрос-ответ:
Как устроена конструкция двухрядного радиатора охлаждения?
Двухрядный радиатор состоит из двух последовательных рядов трубок, через которые циркулирует охлаждающая жидкость. Между трубками расположены тонкие металлические пластины, увеличивающие площадь теплоотдачи. Такой дизайн повышает общую поверхность соприкосновения с воздухом, улучшая охлаждение. Коллекторы соединяют трубки с системой охлаждения двигателя, обеспечивая равномерное распределение жидкости по обоим рядам.
Почему в радиаторе применяют именно два ряда трубок, а не один или три?
Два ряда трубок обеспечивают баланс между эффективностью теплообмена и гидравлическим сопротивлением. Один ряд не всегда справляется с отводом тепла при высоких нагрузках, а три ряда увеличивают толщину радиатора, что усложняет установку и повышает сопротивление потоку жидкости. Двухрядный радиатор занимает промежуточное положение, позволяя поддерживать достаточную площадь охлаждения без чрезмерного увеличения размеров и потерь давления.
Какие материалы обычно используют для изготовления двухрядных радиаторов?
Чаще всего применяют алюминий и медь. Алюминий легче и дешевле, хорошо передает тепло и устойчив к коррозии при правильном обслуживании. Медь обладает лучшей теплопроводностью, но тяжелее и дороже. Каркас радиатора обычно делают из стали или алюминиевого сплава, а трубки и ребра – из меди или алюминия. Выбор материала зависит от требований к весу, стоимости и долговечности устройства.
Как обеспечивается циркуляция охлаждающей жидкости через два ряда трубок?
Жидкость поступает из двигателя в первый коллектор, затем распределяется по первому ряду трубок. После прохождения первого ряда охлажденная жидкость попадает во второй коллектор, откуда поступает во второй ряд трубок. Такая схема обеспечивает последовательное прохождение через оба ряда, позволяя снизить температуру жидкости более равномерно. Для поддержания потока используют насос системы охлаждения, который преодолевает сопротивление внутри радиатора.
Какие особенности подключения двухрядного радиатора необходимо учитывать при замене?
При установке нужно обратить внимание на правильное направление потока жидкости и соответствие размеров патрубков. Подключение должно обеспечивать герметичность и минимальные потери давления. Важно правильно закрепить радиатор, чтобы избежать вибраций и повреждений. Также стоит проверить состояние уплотнителей и прокладок, чтобы предотвратить утечки. Иногда двухрядные радиаторы требуют специальных кронштейнов из-за увеличенной толщины по сравнению с однорядными.
Как устроены и работают два ряда трубок в двухрядном радиаторе охлаждения?
В двухрядном радиаторе охлаждения трубки расположены параллельно в два слоя. Охлаждающая жидкость проходит через первый ряд трубок, где забирает тепло от двигателя, затем переходит во второй ряд, продолжая отдавать накопленное тепло. Между трубками размещены тонкие металлические пластины, увеличивающие площадь теплообмена с воздухом. Такой конструктив позволяет улучшить охлаждение за счёт увеличенной поверхности контакта жидкости с воздухом, при этом сохраняется компактность радиатора.
