Шаровая опора – ключевой элемент подвески, обеспечивающий подвижное соединение между рычагом и ступицей колеса. Конструкция включает металлический шар, закреплённый в корпусе с защитным пыльником и смазкой для уменьшения трения. От качества и состояния шаровой опоры напрямую зависит управляемость и безопасность автомобиля.
Основная функция шаровой опоры – обеспечить свободу вращения колеса в различных плоскостях при сохранении жёсткости крепления. Она принимает на себя нагрузки от дороги и манёвров, испытывая серьёзные механические воздействия. При износе шаровой опоры появляется люфт, что ведёт к ухудшению устойчивости автомобиля и увеличению износа шин.
Признаки износа включают посторонние шумы при повороте руля, вибрации, нестабильность управления и повышенный износ протектора. Рекомендуется регулярная диагностика с помощью подъёмника и проверка люфта рукой. Своевременная замена предотвращает серьёзные поломки подвески и снижает риски аварийных ситуаций на дороге.

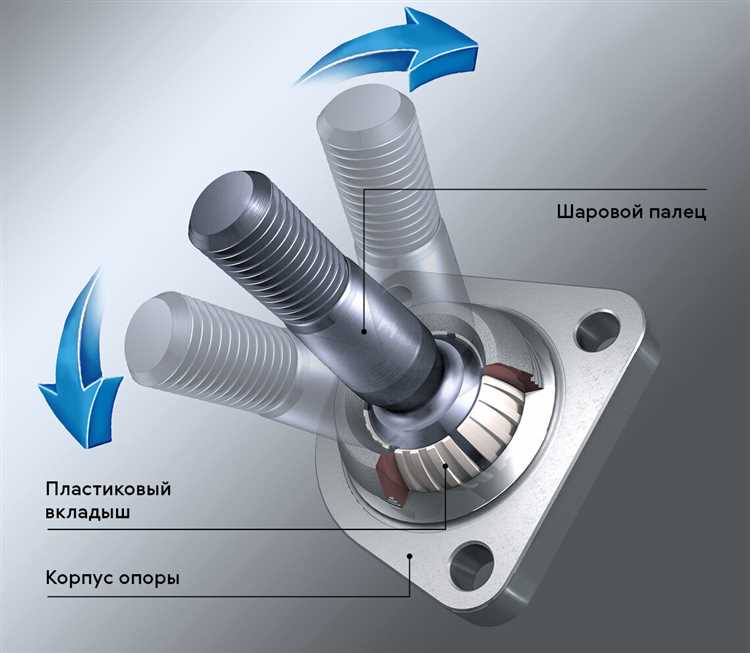

Как устроена шаровая опора и из каких деталей состоит
Корпус шаровой опоры обычно изготавливается из прочной стали или алюминиевого сплава и служит основанием для крепления к рычагу подвески. Внутри корпуса установлен шар из высокопрочной закалённой стали, способный выдерживать значительные нагрузки и вращаться в пределах заданного угла.
Гнездо, также называемое чашкой, удерживает шар и обеспечивает его движение. Между шаром и гнездом размещена специальная втулка из полиамида или другого износостойкого материала для снижения трения и предотвращения металлического контакта.
Для защиты внутренней части от загрязнений и влаги используется резиновый пыльник, закреплённый на корпусе и плотно охватывающий шар. Внутри пыльника находится смазка – обычно литол или другой высокотемпературный консистентный состав, который уменьшает износ и коррозию.
Фиксация шаровой опоры на подвеске выполняется с помощью резьбового соединения или прессового посадочного места. При монтаже важно обеспечить правильный момент затяжки крепежа, чтобы избежать преждевременного износа и потери герметичности пыльника.
В совокупности эти элементы создают узел, который позволяет контролировать движение колеса относительно кузова, обеспечивая плавность хода и устойчивость автомобиля.
Как шаровая опора влияет на управляемость и безопасность автомобиля
Шаровая опора соединяет рычаг подвески с поворотным кулаком, обеспечивая свободу вращения и перемещения. При исправном состоянии она гарантирует точность рулевого управления и стабильность движения. Износ шаровой опоры ведёт к люфтам, что снижает отзывчивость руля и увеличивает риск непредсказуемого поведения автомобиля на дороге.
Люфт в шаровой опоре вызывает неравномерный износ шин, ухудшает контакт колёс с дорогой и приводит к дрожанию руля, особенно на высоких скоростях. Это напрямую отражается на безопасности – увеличивается тормозной путь и снижается устойчивость в поворотах.
В таблице приведены ключевые признаки износа шаровой опоры и их влияние на управляемость и безопасность:
| Признак износа | Влияние на управляемость | Влияние на безопасность |
|---|---|---|
| Люфт в шаровой опоре | Нестабильность руля, снижение точности поворота | Повышенный риск заноса, снижение контроля над автомобилем |
| Стук при движении по неровностям | Передача вибраций, ухудшение комфорта и контроля | Увеличение износа других деталей подвески, возможный отказ системы управления |
| Нарушение герметичности пыльника | Попадание грязи и влаги, ускоренный износ шарового шарнира | Риск внезапного разрушения опоры во время движения |
Регулярная проверка состояния шаровых опор и своевременная замена при обнаружении люфта или повреждений позволяют сохранить управляемость и безопасность. Рекомендуется контролировать их каждые 20–30 тысяч километров пробега или при появлении вибраций и посторонних звуков в передней подвеске.
Типичные причины выхода шаровой опоры из строя
Недостаточная смазка. Шаровая опора содержит подвижные элементы, требующие постоянной смазки. При попадании влаги или загрязнений через поврежденный пыльник смазка вымывается, что приводит к ускоренному износу и коррозии шарнира.
Повреждение пыльника. Основная защита шаровой опоры – пыльник из резины или пластика. Механические повреждения или старение материала создают доступ пыли, грязи и воды к внутренним деталям, вызывая износ и разрушение.
Сильные нагрузки и удары. Частое движение по плохим дорогам, попадание в выбоины или наезд на бордюры приводит к механическим повреждениям шаровой опоры. Это ускоряет износ и может вызвать трещины корпуса или деформацию внутреннего шарнира.
Коррозия металлических элементов. В условиях повышенной влажности и при отсутствии своевременной защиты шарнир начинает ржаветь. Ржавчина ухудшает скольжение и снижает прочность соединения, что приводит к быстрому выходу из строя.
Износ деталей из-за возраста. Со временем металл и пластик шарнира теряют свои свойства даже при правильном обслуживании. Естественный износ приводит к появлению люфта и ухудшению управляемости автомобиля.
Рекомендации: Регулярно проверяйте состояние пыльников, своевременно смазывайте шаровые опоры, особенно после зимнего сезона. Избегайте резких ударов и езды по сильно разбитым дорогам. При первых признаках люфта или посторонних звуках заменяйте деталь во избежание аварийных ситуаций.
Основные признаки износа шаровой опоры при езде
- Появление стуков и постукиваний в передней подвеске при проезде неровностей или при поворотах руля. Обычно слышны металлические звуки, исходящие из зоны колеса.
- Увеличенный люфт руля. При изношенной шаровой опоре руль может «болтаться», особенно заметно при движении на низкой скорости или при маневрировании.
- Неустойчивость автомобиля на дороге. Машина начинает «уходить» в сторону, ухудшается точность управления, что требует постоянной корректировки руля.
- Неравномерный износ шин. Поврежденная шаровая опора вызывает нарушение углов установки колес, из-за чего резина изнашивается быстрее и с одной стороны.
- Появление вибраций в рулевом колесе или всей передней части автомобиля, особенно заметных при движении по ровной дороге.
- Затруднения при повороте руля, ощущение «заедания» или повышенного сопротивления, что связано с потерей подвижности шаровой опоры.
Рекомендуется при появлении одного или нескольких перечисленных признаков незамедлительно провести диагностику подвески у специалиста. Игнорирование симптомов ведет к ускоренному износу смежных деталей и повышает риск аварийной ситуации.
Методы проверки состояния шаровой опоры своими руками
Для диагностики состояния шаровой опоры без специального оборудования потребуются домкрат, ключи и визуальный осмотр. Первым шагом поднимите автомобиль так, чтобы колесо оказалось в подвешенном состоянии.
Проверка люфта выполняется при помощи рук. Возьмитесь за колесо в положении «3 и 9 часов» и попробуйте сдвинуть его влево-вправо. Наличие люфта, ощутимого при движении колеса, указывает на износ шаровой опоры.
Также проверьте люфт в положении «12 и 6 часов», подтягивая колесо вверх и вниз. Если шаровая опора изношена, при этом будет заметен свободный ход.
Осмотр защитного чехла
Для точной проверки можно слегка раскачать рычаг подвески вверх и вниз, контролируя наличие посторонних звуков или заеданий в шаровой опоре. Скрип, щелчки или стуки говорят о необходимости ремонта.
Если визуально и при тактильной проверке выявлены проблемы, рекомендуется снять колесо и проверить состояние шаровой опоры под нагрузкой с помощью монтажной лопатки – при значительном люфте она будет легко прокручиваться.
Регулярная проверка состояния шаровой опоры своими руками помогает избежать серьезных поломок и поддерживать управляемость автомобиля на должном уровне.
Когда и как менять шаровую опору в автомобиле
Замена шаровой опоры требуется при выявлении люфта или посторонних звуков при повороте руля и движении по неровностям. Рекомендуется проводить проверку каждые 30–40 тысяч километров, особенно на автомобилях с повышенной нагрузкой или в условиях плохих дорог.
Перед заменой осмотрите состояние пыльника – трещины или повреждения приводят к быстрому загрязнению и износу. Если есть видимый люфт, ржавчина или смазка засохла, замена обязательна.
Для замены поднимите автомобиль на подъёмнике или надёжно установите на домкраты, снимите колесо. Затем отсоедините рулевой наконечник и амортизатор от рычага подвески, чтобы освободить доступ к шаровой опоре.
Фиксирующие гайки обычно требуют усилия и ключа с длинной рукояткой. При необходимости примените проникающую смазку для облегчения откручивания. Старую опору выпрессовывают прессом или с помощью съёмника, учитывая конструктивные особенности подвески.
Новая шаровая опора должна подходить по размеру и характеристикам к конкретной модели автомобиля. При установке обратите внимание на правильное положение и затяжку креплений по регламенту производителя – обычно момент затяжки указывается в технической документации.
После сборки выполните регулировку развала-схождения, так как замена шаровой опоры влияет на геометрию подвески. Это важно для безопасности и равномерного износа шин.
Не игнорируйте симптомы износа – своевременная замена минимизирует риск повреждений подвески и рулевого управления, а также повышает комфорт и безопасность езды.
Вопрос-ответ:
Что такое шаровая опора и из каких деталей она состоит?
Шаровая опора — это подвижный элемент подвески, соединяющий рычаги с поворотным кулаком. Основные части — металлический шар и гнездо, в котором он вращается. Шар обычно покрыт резиновым пыльником, защищающим от грязи и влаги. Внутри находится смазка, которая обеспечивает плавное движение. Благодаря такой конструкции обеспечивается свобода поворота и качания колеса при движении.
Какие признаки указывают на износ шаровой опоры во время езды?
Основные признаки — это появление стуков или скрипов при проезде неровностей, особенно при поворотах. Машина может начать тянуть в сторону или чувствоваться «разболтанной» на руле. Часто возникает люфт в рулевом управлении. Износ проявляется также в виде неравномерного износа шин. Если эти симптомы заметны, стоит проверить шаровые опоры, так как игнорирование может привести к ухудшению управляемости и безопасности.
Как проверить состояние шаровой опоры самостоятельно?
Для проверки понадобятся подъемник или домкрат, чтобы поднять колесо. После поднятия следует взять колесо руками и попытаться раскачать его вверх-вниз и в стороны. Если чувствуется люфт или слышен стук, шаровая опора, скорее всего, изношена. Также можно осмотреть пыльник — если он поврежден или отсутствует, это ускоряет износ. Визуально заметные следы коррозии или подтекание смазки тоже говорят о проблемах.
Когда стоит менять шаровую опору и можно ли это сделать самостоятельно?
Шаровую опору меняют при обнаружении люфта, повреждений пыльника или ухудшении управляемости. Срок службы зависит от условий эксплуатации, но обычно это 60–100 тысяч километров. Замена требует специальных инструментов и навыков, поскольку шаровую опору нужно правильно запрессовать. Если нет опыта, лучше доверить работу специалистам, чтобы избежать ошибок и обеспечить надежную работу подвески.
