Шкода октавия а7 как подключить сабвуфер

Штатная аудиосистема Шкода Октавия А7 ограничена по качеству низких частот, особенно в базовых комплектациях. Для улучшения звучания владельцы часто устанавливают внешний сабвуфер. Однако сама процедура подключения требует понимания схем электропитания, особенностей головного устройства и акустики автомобиля.

Важно определить, есть ли в автомобиле усилитель, и какой тип головного устройства установлен – Columbus, Bolero или Swing. От этого зависит способ подключения: через линейные выходы (если они имеются) или через высокоуровневый вход сабвуфера. При отсутствии линейных выходов потребуется использовать преобразователь сигнала.

Питание сабвуфера подключается напрямую от аккумулятора через предохранитель, установленный как можно ближе к клемме. Сечение кабеля должно соответствовать мощности усилителя: для активных моделей достаточно 4–6 мм², для пассивных с внешним усилителем – 10 мм² и выше. Массу необходимо подключать к надежной точке кузова, предварительно очистив контактную поверхность до металла.

Для активации усилителя обычно используется провод REM, который можно взять с цепи ACC, подсветки или антенного усилителя. В случае отсутствия подходящего сигнала в проводке штатной магнитолы, можно установить реле с задержкой включения или использовать устройство с автоактивацией по сигналу.

Завершив монтаж, важно настроить уровень входного сигнала, фазировку и фильтры сабвуфера. Неверная настройка может привести к перегрузке акустики или искажению звука. Тестирование проводится на знакомых композициях с выраженными низкими частотами, при этом желательно избегать максимальной громкости до полной настройки системы.

Выбор подходящего типа сабвуфера и его совместимость с аудиосистемой

Для интеграции без замены штатной магнитолы рекомендуется выбирать активный сабвуфер со встроенным усилителем и высокоуровневыми входами (Hi-Level Input). Это позволяет подключаться напрямую к задним акустическим каналам без вмешательства в головное устройство. Напряжение таких входов рассчитано на сигнал от штатной акустики, что особенно актуально при отсутствии линейных выходов RCA.

Если планируется установка пассивного сабвуфера, потребуется отдельный усилитель. Важно учитывать сопротивление сабвуфера – большинство штатных усилителей и aftermarket моделей работают с нагрузкой 4 Ом. Подключение сабвуфера на 2 Ом или ниже возможно только при полной уверенности в совместимости усилителя, иначе существует риск перегрева и выхода из строя.

Оптимальная мощность сабвуфера для Октавии А7 – в пределах 150–300 Вт RMS. Более мощные модели потребуют усилителей с высоким током и значительной модернизации питания автомобиля. При выборе активного сабвуфера стоит учитывать его габариты: для размещения под сиденье подходят плоские модели глубиной до 8 см, для установки в багажник – корпусные варианты с фазоинвертором или ЗЯ (закрытый ящик).

Для автомобилей с системой Sound System от Canton предпочтительнее использовать DSP-модули или интерфейсы типа Audiotec Fischer Match, позволяющие корректно снять аудиосигнал без искажений и интегрироваться в цифровую шину без сбоев.

Перед покупкой обязательно сверяйтесь с техническими характеристиками как сабвуфера, так и штатной аудиосистемы, особенно по параметрам выходного сигнала, импеданса и мощности. Это исключит несовместимость и обеспечит стабильную работу аудиосистемы без помех и повреждений компонентов.

Расположение и установка сабвуфера в багажнике без потери пространства

Если автомобиль оснащён полноценной запаской, её можно заменить на компактную докатку, освободив пространство для корпуса сабвуфера. Установка в данной зоне позволяет полностью сохранить горизонтальный уровень пола и избежать выступающих элементов. Важно выбирать модели с возможностью горизонтальной ориентации фазоинвертора либо с закрытым акустическим оформлением.

Другой вариант – интеграция сабвуфера в боковую обшивку багажника. Для этого подходит корпус на заказ, повторяющий форму ниши левой стенки. Такой способ не мешает загрузке и не требует модификации пола. Рекомендуется использовать корпусные решения объёмом до 15 литров с малым ходом диффузора, чтобы избежать паразитных вибраций и не нарушать шумоизоляцию.

При любом способе крепление должно быть надёжным: применяются металлические уголки, винты через технологические отверстия кузова или монтаж на штатные болты крепления обшивки. Категорически не рекомендуется использовать липучки или монтажную ленту – они не обеспечивают жёсткой фиксации при резких манёврах.

Для сохранения доступа к сервисным зонам (розетка, домкрат, инструментальный отсек) кабели питания и сигнала прокладываются по периметру багажника, избегая пересечения с петлями креплений спинки заднего сиденья. Соединения защищаются гофрой или тканевой изоляцией для предотвращения перетирания при трансформации салона.

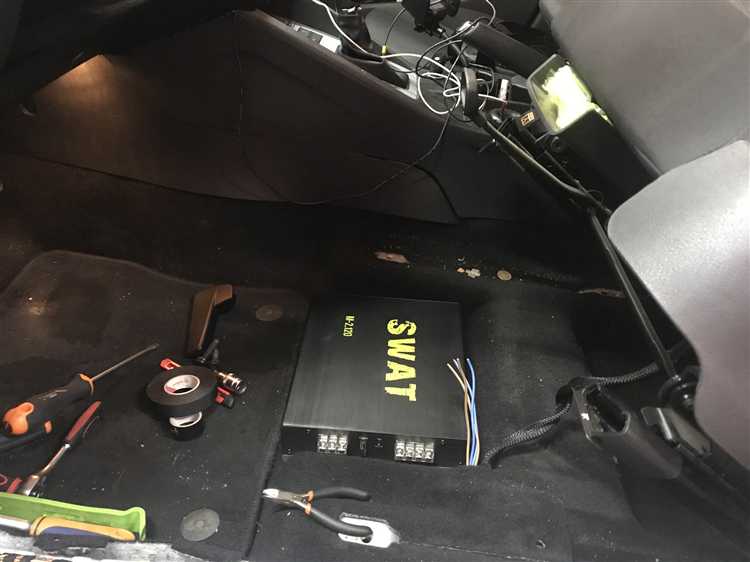

Подключение сабвуфера к штатной магнитоле без замены головного устройства

Штатная магнитола Skoda Octavia A7 не оснащена выделенным выходом на сабвуфер, что исключает возможность прямого подключения активного или пассивного саба через RCA. Для решения этой задачи потребуется использовать адаптер высокоуровневого сигнала (High-Low Converter), который позволяет получить линейный выход с акустических каналов штатной системы.

Адаптер подключается к задним акустическим проводам – оптимально использовать задние динамики, так как они передают более полный диапазон частот, включая низкие. Важно обеспечить подключение адаптера к тем проводам, которые идут непосредственно от головного устройства, до усилителя (если он есть в штатной системе).

После установки адаптера линейный выход (RCA) подключается к входу усилителя сабвуфера. Дополнительно потребуется подать питание на усилитель. Плюсовой кабель прокладывается от аккумулятора с обязательной установкой предохранителя на расстоянии не более 30 см от плюсовой клеммы. Массу берут с кузова в багажнике – важно выбрать точку с надежным контактом металла.

Для активации усилителя нужен управляющий сигнал REM. При отсутствии соответствующего выхода у штатной магнитолы, можно использовать адаптер с функцией автоматического включения по высокоуровневому сигналу либо подключить управляющий провод к цепи аксессуаров (например, к питанию прикуривателя, которое появляется при включении зажигания).

Настройка уровня входного сигнала адаптера и усилителя требует особого внимания: завышенный уровень может вызвать искажения, а заниженный – недостаточную громкость. Рекомендуется начать с минимальных значений и постепенно увеличивать до получения желаемого уровня без перегрузки.

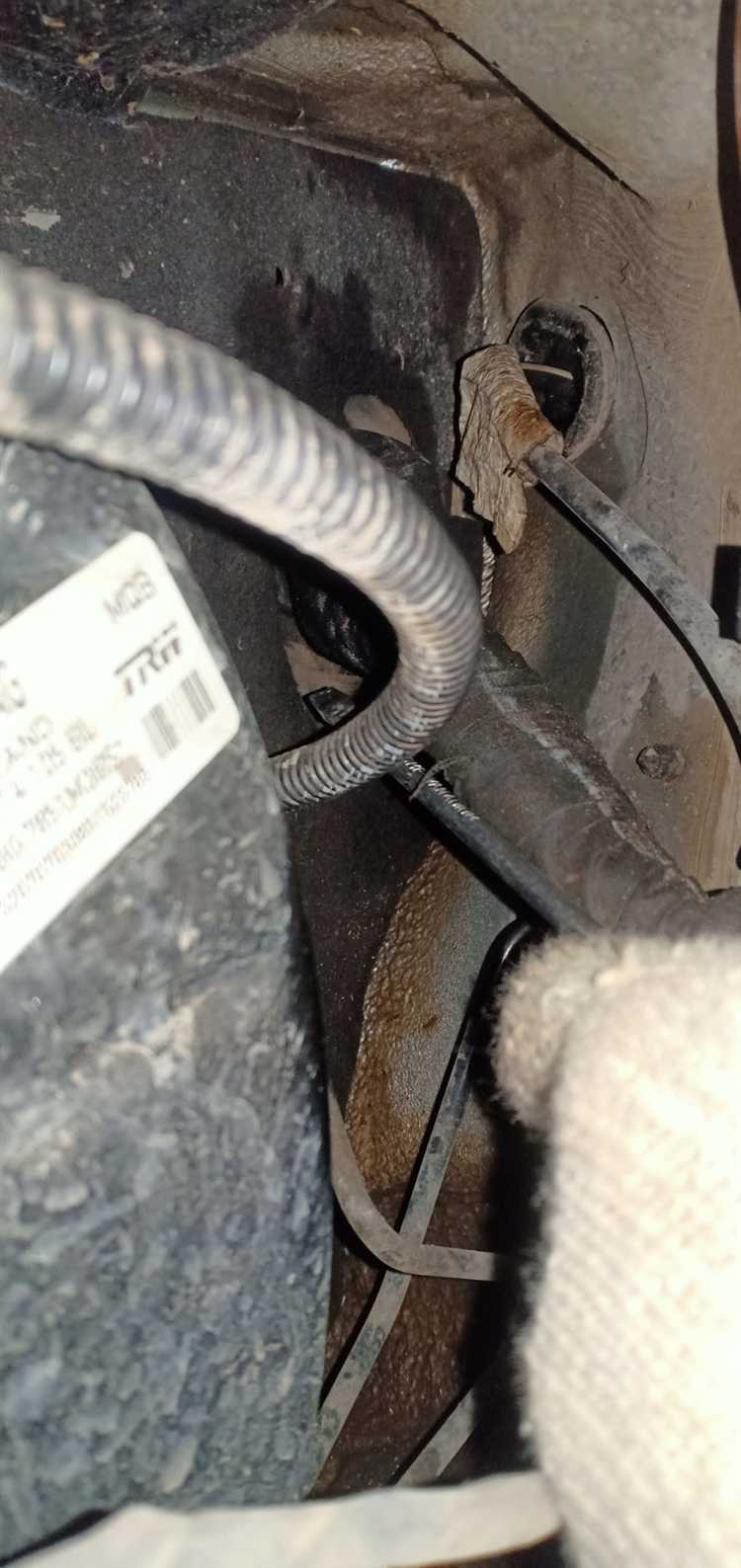

Прокладка силового кабеля от аккумулятора к усилителю через моторный отсек

Для подключения усилителя в Шкода Октавия А7 требуется проложить силовой кабель от аккумуляторной батареи, минуя элементы моторного отсека, с учетом температурных и вибрационных нагрузок. Рекомендуемый сечение кабеля – не менее 20 мм² при мощности усилителя до 1000 Вт. Использовать кабель с двойной изоляцией, рассчитанной на работу в условиях подкапотного пространства.

Оптимальное место ввода кабеля в салон – резиновый уплотнитель штатной проводки за блоком педалей. Для доступа потребуется снять жабо, очистить зону ввода от загрязнений и выполнить прокол в манжете с запасом по диаметру для плотной посадки кабеля. Не использовать острые предметы, чтобы избежать разрывов.

Перед прокладкой обязательно установить предохранитель в держателе на расстоянии не более 30 см от плюсовой клеммы аккумулятора. Фиксация производится стяжками и термостойким крепежом к штатным жгутам, не допуская провисаний. Не прокладывать кабель вблизи элементов системы охлаждения, выпускного коллектора и подвижных механизмов.

В салоне кабель направляется вдоль штатных каналов под пластиковыми накладками порога со стороны водителя. Обязательна проверка на отсутствие повреждений изоляции и плотная укладка во избежание трения и перегибов. Завершив укладку, соедините кабель с входом усилителя, соблюдая полярность и надежность зажима клеммы.

Подключение сигнального кабеля и удалённого включения от магнитолы

Для корректной работы усилителя с сабвуфером необходимо подключить два типа кабелей от штатной магнитолы: сигнальный (линейный) и провод удалённого включения (REM). В Шкода Октавия А7, где используется штатное головное устройство без линейных выходов RCA, применяют высокоуровневое подключение или преобразователь сигнала (Hi-Low конвертер).

Сначала демонтируется головное устройство: аккуратно снимаются декоративные накладки и выкручиваются винты крепления.
Находим провода, идущие к задним динамикам. Обычно это жгут с разноцветными жилами, расположенный в ISO-разъёме.
Подключаем выходы динамиков к входу Hi-Low адаптера – по паре проводов на каждый канал (правый и левый задний). Обязательно соблюдаем полярность.
RCA-кабели от адаптера подключаются к входам усилителя. Желательно использовать экранированные кабели длиной не более 5 м для минимизации помех.

Провод удалённого включения подаёт управляющий сигнал 12 В на усилитель при включении магнитолы. В Шкода Октавия А7 для этой цели можно использовать один из следующих вариантов:

Выход REM с Hi-Low адаптера, если он поддерживает функцию автоматического включения при наличии аудиосигнала.
Провод питания антенны (обычно синий или сине-белый), который активируется при включении радио или USB.
Альтернатива – использование реле, управляемого напряжением с цепи ACC или подсветки панели приборов.

Провод REM прокладывается от магнитолы до усилителя вместе с RCA-кабелями. Не допускается прокладка вплотную к силовому кабелю во избежание помех. Для фиксации рекомендуется использовать нейлоновые стяжки и гофру, особенно в труднодоступных зонах под панелью.

Настройка усилителя и проверка работы сабвуфера после установки

После подключения сабвуфера к Шкода Октавия А7 необходимо выполнить точную настройку усилителя для оптимального звучания и защиты оборудования.

Установка уровня усиления (Gain): Установите регулятор Gain на минимальное значение. Постепенно увеличивайте громкость до момента появления искажений в звуке, затем снизьте уровень на 10-15% для безопасной работы.
Настройка частоты среза (Crossover): Выберите частоту среза фильтра низких частот, обычно в диапазоне 60–100 Гц, в зависимости от модели сабвуфера и общей настройки аудиосистемы.
Регулировка фазы: Используйте переключатель фазы (0°/180°) для устранения фазового конфликта между сабвуфером и основными колонками. Оцените звучание при обеих позициях и выберите более сбалансированное.
Баланс громкости: Согласуйте уровень сабвуфера с остальной аудиосистемой, чтобы низкие частоты не доминировали, а звучание оставалось естественным.
Проверка работы: Используйте тестовые аудиодорожки с различными низкочастотными сигналами (20–120 Гц). Проверьте отсутствие искажений, перегрева усилителя и сабвуфера.
Контроль температуры и питания: Во время тестирования убедитесь, что усилитель не перегревается, а напряжение питания стабильно – ниже 12 В могут вызвать ухудшение качества звука.

Если сабвуфер работает корректно и уровень низких частот гармонично вписывается в аудиосистему автомобиля, настройка завершена. При необходимости повторите корректировки для достижения идеального звучания.

Вопрос-ответ:

Как правильно выбрать место для установки сабвуфера в Шкода Октавия А7?

Оптимальное место для сабвуфера — багажник автомобиля, так как там достаточно пространства и меньше вибраций, мешающих звуку. Желательно установить устройство так, чтобы сабвуфер был надежно закреплен и не мешал перевозке вещей. При этом учитывайте направление динамика: он должен быть ориентирован внутрь салона для равномерного распределения басов.

Какие кабели нужны для подключения сабвуфера к штатной магнитоле Шкода Октавия А7?

Для подключения потребуется силовой кабель с сечением не менее 8 мм², масса с хорошим контактом на кузов, сигнальный RCA-кабель для передачи аудиосигнала и провод для удалённого включения (remote). Сигнальный кабель подключается к предусилителю магнитолы или к специальному выходу сабвуфера, если он есть.

Можно ли подключить сабвуфер к штатной аудиосистеме без замены головного устройства?

Да, возможно. Для этого используют специальные адаптеры или конвертеры сигналов, которые преобразуют штатный выход динамиков в линейный сигнал для сабвуфера. Такой способ позволяет сохранить заводскую магнитолу и при этом улучшить звучание басов.

Как настроить усилитель сабвуфера после его установки в Октавия А7?

После установки усилителя необходимо отрегулировать уровень входного сигнала, частоту среза и усиление. Начинайте с минимальных настроек, постепенно увеличивая громкость и проверяя отсутствие искажений и перегрузки. Частоту среза устанавливайте в диапазоне 40–80 Гц в зависимости от модели сабвуфера и личных предпочтений по звучанию.

Какие меры предосторожности важны при прокладке силового кабеля к усилителю сабвуфера в автомобиле?

Силовой кабель нужно прокладывать вдали от сигнальных и акустических проводов, чтобы избежать наводок и шумов. Обязательно используйте предохранитель ближе к аккумулятору, чтобы защитить проводку от коротких замыканий. Кабель должен быть надежно закреплен, без острых перегибов и повреждений изоляции.

Какие основные шаги необходимо выполнить для подключения сабвуфера к Шкода Октавия А7?

Для подключения сабвуфера к Шкода Октавия А7 нужно последовательно провести несколько этапов. Сначала выбирается подходящее место для установки сабвуфера, обычно в багажнике, чтобы не уменьшать полезное пространство. Затем прокладывается силовой кабель от аккумулятора к усилителю, при этом важно использовать предохранитель ближе к аккумулятору для защиты электроцепи. Следующим шагом становится подключение сигнального кабеля от головного устройства к усилителю, чтобы обеспечить передачу аудиосигнала. Не менее важно провести провод управления (remote), который позволяет включать усилитель одновременно с магнитолой. После всех подключений производится настройка усилителя по уровню сигнала, частоте среза и громкости, чтобы добиться чистого и мощного баса без искажений. В конце следует проверить работу всей системы, убедившись в отсутствии посторонних шумов и правильном функционировании сабвуфера.
