Дизельный двигатель – это один из наиболее распространённых типов двигателей внутреннего сгорания, широко используемых в транспорте и промышленности. Изображение дизельного двигателя часто отображает ключевые элементы конструкции, такие как цилиндры, поршни, коленчатый вал и систему впуска и выпуска, которые играют решающую роль в его работе.
В центре изображения обычно находится блок цилиндров, который служит основой для размещения поршней. Цилиндры являются основными рабочими камерами, в которых происходит сгорание топливовоздушной смеси. На изображении можно заметить распределение давления и усилий на стенки цилиндров, что важно для понимания принципа работы двигателя.
Одним из важных компонентов является коленчатый вал, который передает вращательное движение от поршней на трансмиссию. На изображении коленчатый вал обычно изображён в верхней части двигателя, соединённый с шатунами. Шатуны служат для преобразования возвратно-поступательного движения поршней в вращение коленчатого вала.
Система впуска и выпуска также занимает важное место на изображении дизельного двигателя. Впускной и выпускной клапаны управляют процессами подачи воздуха и удаления продуктов сгорания. Турбокомпрессор может быть изображён как дополнительный элемент, улучшающий эффективность работы двигателя за счёт увеличения давления воздуха, подаваемого в цилиндры.
Визуальные элементы изображения дизельного двигателя позволяют глубже понять структуру его работы, а также обеспечить точное представление о взаимосвязи всех компонентов. Это важно как для специалистов, так и для тех, кто желает изучить принцип работы дизельного двигателя в деталях.
Анализ основных компонентов дизельного двигателя на изображении
Следующий элемент – это система впуска воздуха. Она включает в себя турбокомпрессор (если он предусмотрен), фильтры и клапаны. Турбокомпрессор повышает эффективность работы двигателя, обеспечивая дополнительное сжатие воздуха перед его подачей в цилиндры, что улучшает процесс сгорания топлива и повышает мощность двигателя.
Топливная система играет ключевую роль в подаче дизельного топлива с необходимым давлением в камеры сгорания. Она включает насосы высокого давления, форсунки и топливные фильтры. Форсунки должны распылять топливо равномерно для оптимального сгорания, что требует точной регулировки давления и времени впрыска.
На изображении также видно распределение системы охлаждения, в частности, радиатор и трубки, которые помогают поддерживать оптимальную температуру двигателя. Это важно для предотвращения перегрева, так как высокая температура может привести к деформации металлических частей и уменьшению их срока службы.
Не менее значимы элементы системы смазки, такие как насосы и масляные фильтры. Смазка предотвращает износ движущихся частей двигателя, уменьшая трение и обеспечивая длительный срок службы всех компонентов. Регулярная замена масла и фильтров критична для поддержания рабочего состояния двигателя.
Также стоит обратить внимание на систему выхлопа, которая включает в себя катализатор и сажевый фильтр, уменьшающие количество вредных выбросов. Эти элементы являются обязательными для соблюдения экологических стандартов и снижения загрязнения воздуха.
Расположение цилиндров и их роль в работе двигателя
В рядном расположении цилиндры располагаются в одной плоскости, что делает конструкцию более компактной и простой для обслуживания. Это расположение позволяет достичь хорошего баланса мощности и экономичности, особенно в двигателях малой и средней мощности. Такие двигатели часто используются в легковых автомобилях и малых коммерческих транспортных средствах.
V-образное расположение цилиндров предполагает их размещение в двух рядах, что уменьшает общую длину двигателя и позволяет повысить его мощность без увеличения размеров. Такой тип конфигурации часто встречается в мощных дизельных двигателях для грузовых автомобилей и тяжелой техники, где важна высокая производительность при ограниченных габаритах двигателя.
Количество цилиндров в двигателе также играет значительную роль. Чем больше цилиндров, тем плавнее работа двигателя и меньше уровень вибраций. В то же время увеличение числа цилиндров повышает сложность конструкции и расход топлива. В современных дизельных двигателях количество цилиндров варьируется от 4 до 16 в зависимости от требуемых характеристик и назначения автомобиля.
Расположение цилиндров влияет не только на мощность, но и на распределение нагрузки по двигателю, что важно для долговечности и надежности работы. Для обеспечения равномерного распределения силы сжатия в цилиндрах и увеличения КПД, конструкция должна учитывать баланс сил и минимизировать вибрации, особенно в высокооборотных двигателях.
Система подачи топлива и её ключевые элементы
Система подачи топлива в дизельном двигателе отвечает за подачу топлива из бака в топливные форсунки с нужным давлением и количеством. Её правильная работа напрямую влияет на эффективность сгорания и общую производительность двигателя.
Ключевыми элементами системы подачи топлива являются: топливный насос, топливный фильтр, инжекторы, и трубопроводы. Все они выполняют специфические функции для обеспечения качественного впрыска топлива и стабильной работы двигателя.
Топливный насос – основное устройство для перекачивания топлива из бака в систему подачи. Он должен поддерживать постоянное давление на протяжении работы двигателя, что гарантирует своевременный впрыск и предотвращает риски перегрева или неэффективного сгорания.
Топливный фильтр защищает систему от загрязнений, которые могут попадать в топливо. Это важный элемент, так как грязь или вода могут вызвать повреждение компонентов двигателя. Регулярная замена фильтра помогает поддерживать высокую производительность и долговечность системы.
Инжекторы осуществляют точную подачу топлива в цилиндры. Их точность и качество работы напрямую влияют на эффективность сгорания и экономичность расхода топлива. Важно, чтобы инжекторы не имели износа или забивания, что может привести к неравномерному распределению топлива.
Трубопроводы обеспечивают транспортировку топлива от насоса к инжекторам. Они должны быть герметичными и выдерживать высокое давление, а также быть устойчивыми к воздействию химических веществ в топливе.
Корректная настройка и обслуживание всех компонентов системы подачи топлива обеспечивают надёжную работу двигателя и помогают избежать проблем с его производительностью или экономичностью.
Турбонагнетатель: назначение и вид на изображении
На изображении турбонагнетатель представлен в виде двух основных частей: турбины и компрессора. Турбина, вращаясь, поглощает часть энергии отработанных газов, а компрессор через воздуховод подает дополнительный воздух в двигатель. Эти компоненты соединены валом, что позволяет турбине и компрессору работать синхронно.
Турбонагнетатели могут различаться по конструкции в зависимости от типа двигателя, но общая их цель – увеличение эффективности работы двигателя и снижение расхода топлива. На изображении видно, как турбонагнетатель размещен на выходе от выхлопной системы, что оптимизирует его работу за счет использования теплых газов.
Турбонагнетатель повышает производительность двигателя, что делает его незаменимым элементом в современных дизельных силовых установках. Это устройство помогает достичь более высоких показателей мощности при меньших объемах двигателя и снижении выбросов вредных веществ.
Элементы системы охлаждения дизельного двигателя
Система охлаждения дизельного двигателя предназначена для поддержания его рабочей температуры в оптимальном диапазоне, предотвращая перегрев компонентов. Основные элементы этой системы включают радиатор, водяной насос, термостат, шланги и охлаждающую жидкость.
Радиатор выполняет ключевую роль в теплообмене между горячими компонентами двигателя и окружающим воздухом. Он состоит из множества трубок, через которые циркулирует охлаждающая жидкость, и оребренных пластин, увеличивающих площадь теплоотдачи.
Водяной насос отвечает за циркуляцию охлаждающей жидкости по системе. Он обеспечивает постоянное движение жидкости через радиатор и двигатель, предотвращая локальные перегревы.
Термостат регулирует температуру двигателя, открывая или закрывая каналы для охлаждающей жидкости. Он запускает циркуляцию жидкости через радиатор, когда температура достигает заданного уровня, поддерживая стабильный режим работы.
Шланги соединяют различные компоненты системы охлаждения, позволяя охлаждающей жидкости свободно перемещаться между ними. Качество шлангов напрямую влияет на эффективность работы всей системы. Они должны быть устойчивыми к перегреву и воздействию химических веществ.
Охлаждающая жидкость (антифриз) заполняет систему охлаждения и отводит тепло от двигателя. Она должна обладать хорошей термостойкостью, антикоррозийными свойствами и долговечностью. Для дизельных двигателей часто применяются жидкости с расширенными эксплуатационными характеристиками.
Все компоненты системы охлаждения должны регулярно проверяться и обслуживаться, чтобы избежать перегрева двигателя, что может привести к его повреждению или снижению мощности.
Устройство и функции системы впуска и выпуска
Система впуска и выпуска дизельного двигателя отвечает за подачу воздуха в цилиндры и удаление отработанных газов. Она состоит из нескольких ключевых элементов, обеспечивающих эффективное функционирование двигателя.
Система впуска включает воздухозаборники, воздушные фильтры, турбокомпрессоры и интеркулеры. Воздухозаборник направляет воздух в фильтр, который очищает его от пыли и загрязнений. Затем воздух подается в турбокомпрессор, который увеличивает его давление и, следовательно, улучшает наполнение цилиндров. Интеркулер охлаждает воздух, повышая его плотность, что способствует лучшему сгоранию топлива.
Каждый элемент системы впуска и выпуска выполняет важную функцию в обеспечении оптимального процесса сгорания и повышения мощности двигателя. Регулярная диагностика и обслуживание этих систем необходимы для поддержания стабильной работы двигателя.
Роль и конструкция системы смазки на изображении
Система смазки дизельного двигателя играет ключевую роль в обеспечении его нормальной работы, минимизации износа и продлении срока службы. Она отвечает за подачу масла ко всем трущимся частям двигателя, уменьшая трение и перегрев.
Конструкция системы смазки включает несколько основных элементов:
- Масляный насос – обеспечивает циркуляцию масла по двигателю, поддерживая необходимое давление для эффективной смазки.
- Масляный фильтр – очищает масло от загрязнений и примесей, предотвращая повреждения двигателя.
- Масляные каналы – трубопроводы, по которым масло подается к различным частям двигателя, таким как подшипники, поршни и клапаны.
- Поддона картера – резервуар для масла, который также служит для его охлаждения и осаждения твердых частиц.
- Термостат – контролирует температуру масла, обеспечивая его стабильную работу в пределах оптимального диапазона.

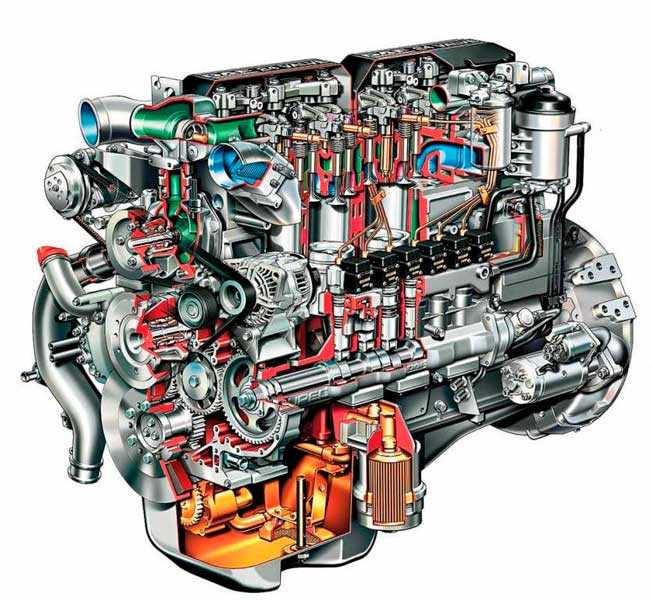

На изображении система смазки показана в разрезе, что позволяет детально рассмотреть взаимодействие всех компонентов. Масляный насос, расположенный в нижней части двигателя, обеспечивает циркуляцию жидкости через фильтры и каналы. Важным аспектом является также наличие системы охлаждения масла, что предотвращает его перегрев при интенсивных нагрузках.
Для оптимальной работы системы смазки необходимо регулярно менять масло, контролировать его уровень и следить за состоянием фильтра. Неисправности в системе могут привести к перегреву двигателя, ускоренному износу деталей и, как следствие, выходу двигателя из строя.
Вопрос-ответ:
Какие основные элементы дизельного двигателя изображены на рисунке?
На изображении дизельного двигателя можно увидеть несколько ключевых компонентов: блок цилиндров, систему подачи топлива, систему охлаждения, турбонагнетатель, систему смазки, а также элементы системы впуска и выпуска. Все эти элементы работают в тесной взаимосвязи, обеспечивая эффективную работу двигателя.
Какую функцию выполняет система смазки в дизельном двигателе?
Система смазки дизельного двигателя предназначена для уменьшения трения между движущимися частями, такими как поршни и цилиндры, а также для отвода тепла от горячих элементов. Она включает в себя масляный насос, фильтр и масляные каналы, которые распределяют смазку по всем критическим частям двигателя, обеспечивая его долгосрочную эксплуатацию.
Что изображено на картинке под углом на фоне турбонагнетателя?
На изображении под углом, на фоне турбонагнетателя, скорее всего, видно систему впуска и выпуска, а также элементы, связанные с теплообменом. Турбонагнетатель повышает давление воздуха, поступающего в цилиндры, что способствует улучшению работы двигателя, особенно на высоких оборотах.
Почему важно правильно организовать систему охлаждения двигателя?
Система охлаждения играет ключевую роль в поддержании оптимальной температуры работы двигателя, предотвращая его перегрев. Если охлаждающая жидкость циркулирует неэффективно, это может привести к повреждению компонентов, таких как головка блока цилиндров или поршни. На изображении можно увидеть радиатор, насос и трубопроводы, которые помогают в этом процессе.
Что можно сказать о размещении цилиндров на изображении двигателя?
Расположение цилиндров на изображении может варьироваться в зависимости от конструкции двигателя. В дизельных двигателях часто используются такие конфигурации, как V-образная или рядная. Эти расположения влияют на компактность двигателя и его способность развивать нужную мощность, а также на равномерность распределения нагрузок между компонентами.
Какие элементы дизельного двигателя отображены на изображении, и какова их роль?
На изображении показан дизельный двигатель с рядом ключевых элементов. Основные компоненты включают блок цилиндров, систему подачи топлива, турбонагнетатель, систему охлаждения и систему смазки. Блок цилиндров является основным корпусом, в котором происходят рабочие процессы. Система подачи топлива обеспечивает подачу топлива в цилиндры, что критично для правильной работы двигателя. Турбонагнетатель помогает улучшить эффективность работы двигателя, увеличивая количество воздуха в цилиндрах. Система охлаждения поддерживает оптимальную рабочую температуру, предотвращая перегрев. Система смазки необходима для обеспечения долгосрочной работы двигателя и защиты от износа.
Какова роль системы охлаждения в дизельном двигателе, изображенном на картинке?
Система охлаждения на изображении включает радиатор, термостат и насос, обеспечивающие циркуляцию охлаждающей жидкости. Ее основная функция — поддержание стабильной рабочей температуры двигателя, предотвращая перегрев и обеспечивая его нормальную работу. Охлаждающая жидкость, циркулируя через блок цилиндров и другие горячие компоненты, отводит избыточное тепло, что помогает избежать повреждений двигателя и повышает его эффективность. Неправильная работа системы охлаждения может привести к перегреву, что негативно скажется на долговечности и надежности двигателя.
