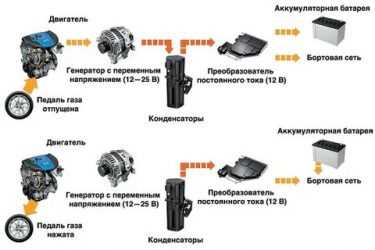

Что такое система рекуперативного торможения

Система рекуперативного торможения предназначена для преобразования кинетической энергии транспортного средства в электрическую, которая затем может быть использована для подзарядки аккумуляторов. В отличие от традиционных тормозных систем, где энергия рассеивается в виде тепла, рекуперативное торможение значительно повышает энергетическую эффективность и снижает износ тормозных компонентов.

Основу технологии составляет электродвигатель, работающий в режиме генератора при замедлении автомобиля. При активации торможения электродвигатель сопротивляется вращению колес, превращая механическую энергию в электрическую. Этот процесс требует точного управления силой торможения для обеспечения безопасности и комфорта водителя.

Для оптимальной работы системы необходима интеграция с аккумуляторной батареей и системой управления транспортного средства. Эффективность рекуперации зависит от скорости, состояния батареи и дорожных условий. Рекомендуется регулярный мониторинг состояния элементов системы и использование специализированных диагностических инструментов для своевременного выявления неисправностей.

Как преобразуется кинетическая энергия в электрическую при торможении

При рекуперативном торможении кинетическая энергия автомобиля, возникающая за счёт его движения, преобразуется в электрическую с помощью электродвигателя, работающего в режиме генератора. Этот процесс происходит следующим образом:

• Колёса вращают вал электродвигателя через трансмиссию.
• Электродвигатель при вращении создает электромагнитное поле, в котором индуцируется электрический ток.
• Этот ток подается в аккумуляторную батарею или суперконденсаторы для последующего использования.

Основной механизм преобразования основан на принципе электромагнитной индукции: при вращении ротора меняется магнитный поток, что порождает ЭДС в обмотках статора. Для повышения эффективности используются многофазные синхронные или асинхронные двигатели с оптимизированным числом полюсов и обмоток.

Для контроля и управления процессом рекуперации применяется инвертор, который регулирует напряжение и ток, обеспечивая стабильную зарядку накопителей энергии и предотвращая перезаряд или перегрев. В современных системах инверторы способны адаптироваться к скорости вращения колёс и состоянию аккумулятора, что позволяет максимально эффективно преобразовывать энергию при различных режимах движения.

1. Механическая энергия вращения колёс передается на вал электродвигателя.
2. Ротор электродвигателя вращается в магнитном поле, создавая переменный электрический ток.
3. Инвертор преобразует переменный ток в постоянный с нужными параметрами для зарядки батареи.
4. Аккумулятор принимает энергию и сохраняет её для дальнейшего использования.

Для улучшения коэффициента рекуперации важно поддерживать оптимальный режим работы электродвигателя и аккумулятора. Рекомендуется избегать чрезмерного перегрева и глубоких разрядов батареи, поскольку это снижает эффективность преобразования и сокращает ресурс компонентов.

Роль электродвигателя в процессе рекуперативного торможения

Электродвигатель в системе рекуперативного торможения выполняет функцию генератора, преобразуя кинетическую энергию движущегося транспортного средства в электрическую энергию. При активации торможения управляющая электроника меняет режим работы двигателя с мотора на генераторный.

В этом режиме ротор электродвигателя продолжает вращаться за счет инерции автомобиля, при этом создаётся электродвижущая сила, которая генерирует электрический ток. Полученная электрическая энергия подается обратно в аккумуляторную батарею для последующего использования.

Принцип работы основан на явлении электромагнитной индукции: при вращении ротора в магнитном поле меняется поток магнитной индукции, что вызывает появление напряжения на обмотках статора. Ток, протекающий в цепи, создает противодействующий момент, замедляющий движение колеса и, соответственно, автомобиль.

Оптимальное управление током и напряжением в цепи генератора позволяет регулировать интенсивность торможения и максимизировать эффективность рекуперации энергии. Современные системы используют инверторы с алгоритмами управления, которые плавно переключают режимы, минимизируя потери и обеспечивая стабильное напряжение для зарядки аккумулятора.

Важной характеристикой электродвигателя для рекуперативного торможения является его способность выдерживать высокие нагрузки при генерации энергии без перегрева и износа. Для этого применяются двигатели с эффективным охлаждением и улучшенной конструкцией магнитопровода.

Таким образом, электродвигатель является ключевым элементом, обеспечивающим преобразование кинетической энергии в электрическую с минимальными потерями и высоким уровнем надежности системы рекуперации.

Функции инвертора и контроллера в управлении рекуперацией энергии

Инвертор в системе рекуперативного торможения преобразует переменный ток, генерируемый электродвигателем в режиме генератора, в постоянный ток для зарядки аккумулятора. Он обеспечивает точное управление частотой и амплитудой выходного напряжения, поддерживая оптимальный уровень рекуперации без перегрузок сети питания.

Основная задача инвертора – динамическая адаптация параметров преобразования в зависимости от скорости вращения двигателя и нагрузки, что позволяет максимально эффективно преобразовывать кинетическую энергию в электрическую. Современные инверторы используют алгоритмы управления с пространственным вектором напряжения (SVPWM), что снижает потери и повышает КПД рекуперативного торможения до 90% и выше.

Контроллер управляет процессом рекуперации, анализируя данные от датчиков скорости, тока и напряжения. Он формирует команды для инвертора, регулируя силу тока, направленного в аккумулятор, и предотвращая его перегрузку. Контроллер также контролирует баланс между рекуперативным и механическим торможением для обеспечения стабильного тормозного усилия и безопасности.

Дополнительно контроллер реализует функции защиты – отключение рекуперации при перегреве компонентов, низком уровне заряда аккумулятора или аварийных состояниях. Его программируемая логика позволяет адаптировать рекуперативное торможение под различные условия эксплуатации и типы транспортных средств, повышая эффективность и надежность системы.

Взаимодействие инвертора и контроллера строится на высокоскоростной передаче данных, что обеспечивает мгновенную реакцию на изменение параметров движения и состояние энергосистемы автомобиля. Такая синергия позволяет максимально использовать энергию торможения, снижая расход топлива и износ тормозных механизмов.

Особенности взаимодействия системы рекуперации с аккумуляторной батареей

В системе рекуперативного торможения аккумуляторная батарея выполняет функцию накопителя энергии, вырабатываемой при преобразовании кинетической энергии в электрическую. Для эффективного взаимодействия необходимо учитывать параметры заряда батареи, так как переполнение или глубокий разряд негативно влияют на ресурс и безопасность.

Контроллер управления рекуперацией адаптирует силу торможения в зависимости от состояния заряда батареи (State of Charge, SoC). При достижении максимального порога зарядки (обычно 90-95%) система снижает интенсивность рекуперации или полностью отключает подачу энергии на батарею, чтобы предотвратить перегрузку.

Для предотвращения перегрева аккумулятора система мониторит температуру элементов батареи. При повышении температуры выше допустимого уровня (как правило, свыше 45 °C) рекуперация ограничивается, что предотвращает деградацию химических компонентов.

Эффективность рекуперации напрямую зависит от внутреннего сопротивления батареи, которое растет с возрастом и ухудшением состояния. Контроллер компенсирует это, регулируя ток зарядки, чтобы избежать повреждений и потерь энергии.

В современных системах рекуперативного торможения применяются алгоритмы предсказания режимов движения, позволяющие оптимизировать заряд батареи, снижая циклы глубокого заряда и разряда, что продлевает срок службы аккумулятора и повышает общую энергоэффективность автомобиля.

Таким образом, точная синхронизация управления рекуперацией с состоянием аккумулятора является ключом к стабильной работе и долговечности системы, обеспечивая баланс между максимальным возвратом энергии и безопасностью эксплуатации.

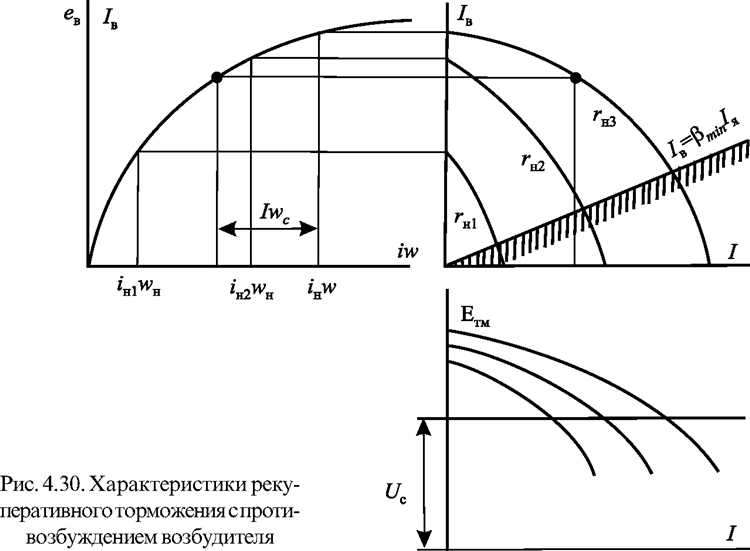

Влияние режима движения на работу рекуперативного торможения

Режим движения существенно влияет на эффективность и интенсивность рекуперативного торможения, определяя параметры преобразования кинетической энергии в электрическую.

• Городской режим – при частых остановках и стартах система максимально активна. Высокая частота замедлений позволяет эффективно использовать рекуперацию, особенно на скорости от 20 до 50 км/ч. Рекомендуется избегать резких торможений, чтобы увеличить долю энергии, возвращаемой в аккумулятор.
• Шоссейный режим – длительное движение с постоянной скоростью снижает количество рекуперативных циклов. Рекуперативное торможение проявляется преимущественно при снижении скорости на спусках или при замедлении, однако мощность рекуперации ограничена из-за меньшего числа остановок.
• Спортивный режим – при агрессивном ускорении и торможении система рекуперации работает нерегулярно. Частые резкие торможения уменьшают эффективность, так как контроллер ограничивает мощность рекуперации для сохранения ресурса аккумулятора и предотвращения перегрева компонентов.

Особенности взаимодействия рекуперативного торможения с аккумулятором зависят от уровня заряда и температуры батареи. При высоком заряде (>80%) или низкой температуре система ограничивает ток рекуперации, снижая эффективность в любых режимах.

1. Оптимальный режим рекуперации достигается при плавном замедлении, когда электродвигатель действует как генератор с умеренной нагрузкой.
2. При резких остановках часть энергии уходит на традиционное дисковое торможение, так как система рекуперации не успевает преобразовать всю кинетическую энергию.
3. Управление режимами рекуперации контроллером позволяет адаптироваться к дорожным условиям и состоянию аккумулятора, обеспечивая баланс между эффективностью и ресурсом компонентов.

Рекомендуется водителям использовать режимы движения с плавным управлением педалью тормоза для максимального возврата энергии и продления пробега электромобиля.

Ограничения и условия запуска рекуперативного торможения

Рекуперативное торможение запускается при достижении определённого минимального оборота электродвигателя, обычно от 500 до 1500 об/мин в зависимости от конструкции. При низких скоростях эффективность системы резко снижается из-за недостаточного генераторного момента.

Аккумуляторная батарея должна находиться в состоянии, допускающем приём зарядного тока. При высоком уровне заряда (обычно выше 80–90%) контроллер ограничивает рекуперацию, чтобы предотвратить повреждение элементов и перегрев.

Температурные режимы батареи и электродвигателя также влияют на возможность рекуперации. При температурах ниже -10 °C или выше +50 °C система может отключать рекуперативное торможение для сохранения ресурсных характеристик.

Система управления следит за уровнем нагрузки на электродвигатель и состоянием тормозной системы: при активном использовании традиционных фрикционных тормозов рекуперация может уменьшаться или временно отключаться для обеспечения плавности и безопасности торможения.

На склонах с длительным торможением рекуперативная система ограничена возможностями теплоотвода и зарядом аккумулятора, что требует подключения механических тормозов для предотвращения перегрева и полного заполнения батареи.

Для корректного запуска рекуперации необходима синхронизация с системами управления двигателем и аккумулятором, что реализуется через программное обеспечение контроллера и инвертора. Отсутствие стабильной связи или ошибки в датчиках приводят к ограничению или отключению рекуперации.

Технические решения для интеграции рекуперации в гибридные и электрические автомобили

Для эффективной интеграции рекуперации используются контроллеры с высокоскоростным процессором и алгоритмами оптимизации зарядки аккумулятора, что позволяет минимизировать потери и предотвратить перезаряд. Важна адаптивная система управления, учитывающая состояние батареи, температуру и режим движения автомобиля.

Интеграция рекуперативного торможения требует точной координации с традиционными гидравлическими или пневматическими тормозами. Обычно реализуется комбинированная система, в которой рекуперация включается при легком и среднем торможении, а при интенсивном – подключается механический тормоз. Для этого используются электронные модуляторы давления, позволяющие плавно переключать нагрузку между системами.

Особое внимание уделяется архитектуре электропривода: применение многополюсных синхронных двигателей с постоянными магнитами повышает КПД при рекуперации. Также важна интеграция силовой электроники с системой охлаждения, так как рекуперация вызывает повышение температуры компонентов.

Для оценки и управления энергопотоками применяется программное обеспечение с моделированием реального поведения аккумулятора и электродвигателя. На практике используется обмен данными по CAN-шине для синхронизации модулей рекуперации с остальными системами автомобиля.

Способы диагностики и контроля состояния системы рекуперативного торможения

Для оценки работоспособности рекуперативной тормозной системы применяются специализированные диагностические процедуры, основанные на контроле электрических и механических параметров. Основной метод – анализ параметров электродвигателя в режиме генерации, включая токи, напряжения и частоту вращения ротора.

Используется мониторинг напряжения и тока на выходе инвертора, что позволяет выявлять отклонения от нормативных значений, указывающие на деградацию силовых компонентов или контроллера. Частотный анализ гармоник тока помогает диагностировать износ подшипников и нарушения обмоток электродвигателя.

Контроль температуры силовых элементов и аккумуляторной батареи интегрирован с системой управления для предотвращения перегрева, который может снизить эффективность рекуперации и привести к повреждениям. Для этого применяются датчики температуры с пороговыми значениями, фиксируемыми в ЭБУ.

Диагностика емкости и состояния аккумуляторной батареи важна для оценки возможности приёма рекуперируемой энергии. Используются методы импедансного спектроскопического анализа, а также постоянный мониторинг напряжения отдельных ячеек и их балансировки.

Для тестирования эффективности системы рекуперативного торможения выполняются динамические испытания: фиксируются значения восстановленной энергии при заданных режимах торможения, сравниваются с эталонными показателями. Отслеживается время отклика системы и величина тормозного момента, создаваемого электродвигателем.

Современные диагностические комплексы предусматривают возможность подключения к системе через CAN-шину для дистанционного анализа параметров и обновления программного обеспечения контроллера. Это обеспечивает своевременное выявление ошибок и корректировку работы рекуперации без демонтажа оборудования.

Регулярный контроль состояния рекуперативной тормозной системы снижает риск отказов и повышает общий КПД гибридных и электрических автомобилей за счет своевременного обслуживания и замены изношенных компонентов.

Вопрос-ответ:

Как именно происходит преобразование кинетической энергии в электрическую при рекуперативном торможении?

В момент торможения электродвигатель автомобиля меняет режим работы: вместо создания тяги он начинает функционировать как генератор. Колеса, продолжая вращаться под воздействием инерции автомобиля, заставляют ротор двигателя двигаться, что вызывает в обмотках появление электрического тока. Этот ток затем направляется обратно в аккумулятор или другую систему накопления энергии, уменьшая скорость транспортного средства за счет преобразования кинетической энергии в электрическую.

Какие ограничения влияют на эффективность системы рекуперативного торможения?

Эффективность рекуперативного торможения ограничивается несколькими факторами. Во-первых, уровень заряда аккумулятора: если батарея полностью заряжена, система не может принимать дополнительную энергию, и рекуперация отключается. Во-вторых, скорость движения — при очень низкой скорости энергия рекуперации мала и часто не используется. В-третьих, технические характеристики электродвигателя и контроллера, а также условия дорожного покрытия и температурный режим, которые могут влиять на стабильность работы системы.

Как взаимодействует система рекуперации с аккумуляторной батареей в гибридных автомобилях?

В гибридных автомобилях накопленная в процессе рекуперации энергия направляется в аккумулятор, который служит промежуточным хранилищем. Контроллер системы управляет подачей энергии, учитывая текущий уровень заряда и состояние батареи, чтобы избежать перегрузок и продлить срок службы аккумулятора. При необходимости эта энергия затем используется для питания электродвигателя, снижая расход топлива и улучшая общую экономичность машины.

Почему в некоторых случаях рекуперативное торможение дополняется обычными тормозами?

Рекуперативное торможение имеет ограниченную способность замедлять автомобиль, особенно при резких или быстрых остановках. Поэтому для обеспечения безопасности и полной остановки часто применяется комбинированный подход: электродвигатель работает как генератор, а механические тормоза включаются для дополнительного тормозного усилия. Такой подход позволяет сохранить ресурсы аккумулятора и обеспечить стабильное торможение в любых дорожных условиях.

Какие технические компоненты отвечают за управление рекуперативным торможением?

Ключевыми элементами системы управления рекуперативным торможением являются инвертор и контроллер электродвигателя. Инвертор преобразует переменный ток, вырабатываемый двигателем в режиме генератора, в постоянный для зарядки аккумулятора. Контроллер регулирует переход между режимами работы двигателя — тяги и генерации, обеспечивая плавность и безопасность торможения. Также важную роль играют датчики скорости, положения педали тормоза и состояние батареи, которые передают информацию для корректной работы всей системы.

Как именно происходит преобразование кинетической энергии в электрическую при рекуперативном торможении?

Во время движения автомобиля электродвигатель работает в режиме генератора: при торможении колеса продолжают вращать ротор электродвигателя, который начинает производить электрический ток. Этот ток направляется в аккумулятор или конденсатор для хранения энергии. Таким образом, кинетическая энергия автомобиля, которая обычно рассеивается в виде тепла при традиционном торможении, преобразуется в электрическую и сохраняется для дальнейшего использования, например, для питания электропривода.

Какие факторы влияют на эффективность системы рекуперативного торможения?

Эффективность зависит от нескольких факторов. Во-первых, от технических характеристик электродвигателя и контроллера — их способность работать в генераторном режиме с минимальными потерями. Во-вторых, от состояния аккумулятора: его заряд, температура и внутреннее сопротивление влияют на способность принимать энергию. Также важен режим движения — при высоких скоростях и плавных торможениях рекуперация работает лучше. Наконец, конструкция автомобиля и система управления определяют, насколько быстро и эффективно энергия может быть собрана и сохранена.
