Капитальный ремонт двигателя ВАЗ 2109 включает полный разбор мотора с целью устранения износа и восстановления технических характеристик до заводских параметров. Основные операции включают замену поршневых колец, шатунных и коренных вкладышей, расточку цилиндров и шлифовку коленвала. Эти этапы необходимы для восстановления компрессии и правильной работы двигателя.
Особое внимание уделяется состоянию цилиндров – их диаметр должен проверяться микрометром, при износе более 0,5 мм требуется расточка с установкой ремонтных поршней. Коренные и шатунные вкладыши меняются на новые с учетом классности по толщине, чтобы обеспечить необходимый зазор для смазки и избежать масляного голодания.
Также в перечень работ входит проверка и ремонт головки блока цилиндров, включая замену прокладки, проверку седел клапанов и устранение деформаций. Необходимо проверить состояние масляного насоса и системы смазки, так как их неисправности часто приводят к ускоренному износу деталей. Ремонтный комплект должен включать оригинальные или качественные аналоги деталей для сохранения ресурса двигателя.

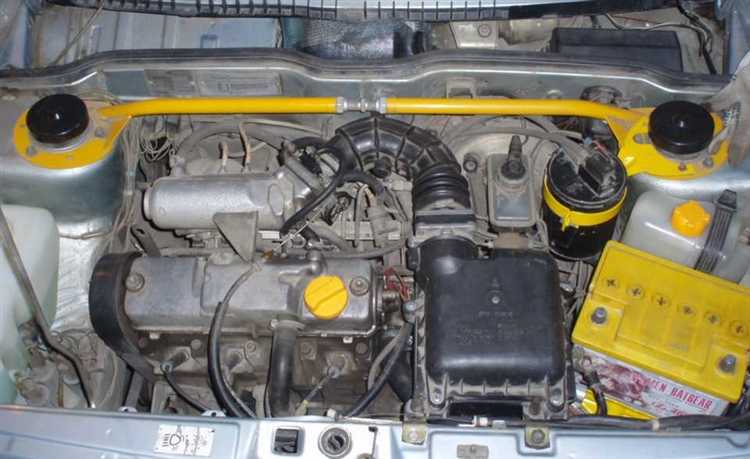

Диагностика состояния блока цилиндров и замер износа
Для точного замера износа используют микрометр и индикатор часового типа. Контроль диаметра цилиндра осуществляется в трех точках: у верхней кромки, посередине и у нижней части рабочего хода поршня. Разница в диаметрах позволяет выявить конусность и овальность цилиндра.
Максимально допустимый износ для блока ВАЗ 2109 составляет 0,25 мм от заводского диаметра цилиндра (обычно 79 мм). При превышении этого значения необходима расточка блока с последующим подбором поршней ремонтного размера.
Измерения проводят в двух взаимно перпендикулярных направлениях с шагом 120 градусов по окружности каждого цилиндра. Овальность цилиндра считается критической при превышении 0,03 мм, конусность – при разнице диаметров по длине более 0,02 мм.
Рекомендуется фиксировать все данные измерений для оценки возможности дальнейшей эксплуатации блока без расточки или с минимальной обработкой. При обнаружении трещин в зоне цилиндров замена блока обязательна, так как сварочные работы не обеспечивают надежности.
После диагностики поверхности блока проводят проверку состояния посадочных мест вкладышей и сопряжений с головкой блока для исключения деформаций и нарушения герметичности.
Ремонт или замена поршневой группы и колец
При капитальном ремонте двигателя ВАЗ 2109 поршневая группа требует тщательной проверки на износ и повреждения. Основные признаки необходимости замены – наличие задиров на поршнях, значительный износ канавок под поршневые кольца, деформация юбок и трещины.
Измерение диаметра поршней и цилиндров проводится микрометром и нутромером с точностью до 0,01 мм. Допустимый износ цилиндра составляет не более 0,2 мм относительно заводского диаметра. При превышении этой величины требуется расточка блока цилиндров под ремонтный размер и установка поршней соответствующего диаметра.
Поршневые кольца оценивают по толщине и ширине рабочей кромки, а также зазору в замке. Максимально допустимый зазор в замке колец для ВАЗ 2109 составляет 0,4 мм для верхнего компрессионного кольца и 0,6 мм для маслосъемного. Превышение этих значений ведет к снижению компрессии и повышенному расходу масла, поэтому кольца заменяют обязательно.
При ремонте допускается использование поршней с увеличенным диаметром и соответствующими кольцами. Стандартные размеры ремонтных поршней: +0,25 мм и +0,50 мм. Рекомендуется выбирать комплект поршень+кольца одного производителя для обеспечения оптимальной работы.
Сборка поршневой группы требует установки колец с правильной ориентацией и распределением замков на 120° друг от друга для уменьшения потерь компрессии. Зазоры между поршнем и цилиндром должны строго соответствовать технической документации.
Если выявлены трещины или деформация поршней, расточка цилиндров невозможна без установки новых поршней с ремонтным размером. В случае значительного износа канавок поршневых колец поршни подлежат обязательной замене, поскольку восстановление этих элементов не предусмотрено.
После установки поршневой группы проводят контрольный замер компрессии и давления масла, чтобы подтвердить соответствие параметров двигателя нормам.
Обработка и шлифовка коленчатого вала
Ключевой этап капитального ремонта двигателя ВАЗ 2109 – восстановление рабочих поверхностей коленчатого вала. Перед шлифовкой необходимо тщательно проверить вал на трещины ультразвуковым или магнитопорошковым методом. Поврежденные участки подлежат замене, так как шлифовка не исправит трещины.
При отсутствии дефектов производится первичная обработка, включающая удаление заусенцев и поверхностных загрязнений. Затем коленвал фиксируется в специализированном шлифовальном станке для восстановления диаметра шеек до требуемого ремонтного размера.
Стандартный диаметр шеек коленвала ВАЗ 2109 – 45 мм. После износа допустима шлифовка с уменьшением диаметра на 0,25 мм, 0,5 мм или 0,75 мм с обязательным подбором ремонтных вкладышей соответствующей толщины. Максимально допустимый износ – 0,75 мм, превышение ведет к необходимости замены коленвала.
Шлифовка выполняется с точностью до 0,005 мм, что обеспечивает правильное масляное зазоры в подшипниках и предотвращает повышенный износ. После обработки поверхности тщательно проверяются на отсутствие задиров и шероховатостей с использованием индикаторных приборов и микрометров.
Завершающий этап – полировка шеек коленвала до зеркального блеска, что уменьшает трение и увеличивает ресурс работы двигателя после капитального ремонта. При необходимости восстанавливаются каналы масляных отверстий, обеспечивая нормальный масляный поток.
Замена сальников и уплотнителей двигателя
При капитальном ремонте ВАЗ 2109 обязательна полная замена всех сальников и уплотнителей для предотвращения масляных и воздушных протечек, которые негативно влияют на работу двигателя и могут привести к быстрому износу деталей.
Основные элементы, требующие замены:
- Сальник коленчатого вала передний и задний;
- Сальники распределительного вала;
- Уплотнительные кольца клапанной крышки;
- Прокладки поддона картера;
- Прокладки впускного и выпускного коллектора;
- Уплотнитель масляного насоса;
- Прокладки масляных каналов и крышек распредвала.
При замене сальников необходимо соблюдать следующие рекомендации:
- Очистить посадочные места от остатков старого герметика и масла, используя обезжириватель.
- Проверить состояние посадочных поверхностей на отсутствие царапин и деформаций.
- Использовать оригинальные или сертифицированные аналоги сальников и уплотнителей, обеспечивающие точные размеры и материал с необходимой термостойкостью.
- Перед установкой смазать резиновую кромку сальника моторным маслом для облегчения монтажа и предотвращения повреждений.
- Устанавливать сальники ровно, избегая перекосов и деформаций, применять специальные оправки или подходящие инструменты для равномерного впрессовывания.
- После монтажа проверить отсутствие люфта и плотность прилегания.
- При установке прокладок использовать герметик рекомендованного типа, если производитель прокладки этого требует.
Особое внимание уделять сальнику заднего коленвала, так как его неисправность вызывает подтекание масла в районе сцепления и коробки передач. Часто замену сальников совмещают с ревизией и заменой масляного насоса, чтобы исключить повторный разбор.
Регулярная и качественная замена уплотнителей при капитальном ремонте гарантирует сохранение давления масла и предотвращение загрязнения двигателя внешними примесями, что существенно увеличивает срок службы силового агрегата.
Ремонт или замена распредвала и гидрокомпенсаторов
Распредвал ВАЗ 2109 проверяется на износ кулачков и шеек. Измеряется высота кулачков и диаметр шеек микрометром. Допустимый износ кулачков не должен превышать 0,1 мм относительно заводской нормы. При превышении этого значения распредвал подлежит шлифовке или замене. Шлифовка проводится на специализированных станках с последующим установлением ремонтных размеров и подбором подходящих вкладышей подшипников.
При проверке шейки распределительного вала особое внимание уделяется наличию задиров и рисок, а также овальности. Допустимый износ шейки не должен превышать 0,03 мм. Значительные повреждения требуют замены распредвала.
Гидрокомпенсаторы проверяются на герметичность и подвижность поршня внутри корпуса. Для диагностики используется погружение в масло с последующей проверкой срабатывания клапана при сжатии поршня. Залипшие или слабо работающие компенсаторы необходимо заменить, так как это приводит к повышенному шуму и неправильному зазору клапанов.
При капитальном ремонте рекомендуется заменять гидрокомпенсаторы комплектом, чтобы обеспечить равномерную работу механизма газораспределения. Использование восстановленных гидрокомпенсаторов возможно, но требует тщательной дефектации и очистки, что не всегда оправдано.
При замене распредвала или гидрокомпенсаторов необходимо использовать оригинальные или сертифицированные детали, так как некачественные аналоги быстро выходят из строя и могут привести к дополнительным повреждениям двигателя.
После установки новых или отремонтированных деталей необходимо отрегулировать зазоры клапанов и проверить работу ГРМ на стенде или при запуске двигателя. Особое внимание уделяется отсутствию посторонних звуков и плавности вращения распредвала.
Проверка и восстановление головки блока цилиндров
Головка блока цилиндров (ГБЦ) ВАЗ 2109 требует тщательной проверки на наличие трещин, деформаций и износа рабочих поверхностей. В первую очередь измеряют плоскостность привалочной поверхности с помощью щупа и линейки. Допустимый прогиб не должен превышать 0,05 мм на 100 мм длины. При превышении показателя проводится шлифовка.
Проверка на трещины осуществляется методом проникающей жидкости или при помощи специального освещения с люминесцентным красителем. Трещины, обнаруженные на рабочих каналах и камерах сгорания, недопустимы и требуют замены детали.
Износ седел клапанов проверяется с помощью индикаторного микрометра. Параметры восстановления включают притирку клапанов с седлами до полного герметичного прилегания. Допустимый износ седла – не более 1,0 мм по ширине. При превышении – замена седла или сверление под ремонтные вставки.
Направляющие втулки клапанов измеряются на внутренний диаметр. Износ свыше 0,15 мм приводит к необходимости замены втулок, что исключает люфт и неплотности при работе клапанов.
Для восстановления герметичности и улучшения износа проводится шлифовка плоскости ГБЦ на специализированном оборудовании с контрольной проверкой параметров после обработки.
После всех ремонтных операций головка блока подвергается сборке с новыми уплотнительными элементами и проверяется на герметичность при помощи стенда с подачей сжатого воздуха и воды под давлением до 0,2 МПа.
Соблюдение данных процедур обеспечивает восстановление функциональности ГБЦ и продлевает срок эксплуатации двигателя без риска потери компрессии и перегрева.
Замена прокладок и крепежных элементов
При капитальном ремонте двигателя ВАЗ 2109 замена всех прокладок обязательна для обеспечения герметичности и предотвращения утечек. В первую очередь подлежат замене прокладки головки блока цилиндров, клапанной крышки, поддона картера, впускного и выпускного коллектора. Использование оригинальных или качественных аналогов с толщиной и материалом, соответствующими заводским требованиям, критично для правильной работы двигателя.
Особое внимание уделяется прокладке ГБЦ, так как её дефекты могут привести к перегреву и снижению компрессии. Рекомендуется применять многослойные металлические прокладки или высокопрочные композитные, в зависимости от конкретной модификации двигателя.
Все крепежные элементы – болты, шпильки и гайки – подлежат обязательной замене или тщательной проверке на износ и повреждения. Болты головки блока цилиндров требуют особого контроля: они должны быть новых с заводской прочностью и подтягиваться строго по этапам и моментам затяжки, рекомендованным в технической документации.
Использование специальных смазок и фиксирующих составов на резьбовых соединениях при сборке исключает самооткручивание и коррозию. Перетяжка или неправильное усилие крепления ведёт к деформации и последующим протечкам, что недопустимо при капитальном ремонте.
Рекомендуется хранить заменённые элементы для контроля качества и предотвращения повторного использования. Последовательность установки прокладок и элементов крепежа должна строго соответствовать инструкции завода-изготовителя и руководствам по ремонту.
Сборка двигателя и проверка регулировок
Перед сборкой тщательно очистить все детали от загрязнений и старых прокладок. Использовать новые крепежные элементы и прокладки согласно рекомендациям производителя.
- Установить коленчатый вал в блок, проверить радиальный и осевой зазоры микрометром и щупом, допустимые значения – радиальный зазор 0,015–0,045 мм, осевой зазор 0,07–0,15 мм.
- Установить поршневые кольца с правильной ориентацией и проверить зазоры в цилиндрах. Максимально допустимый износ – до 0,15 мм, зазор колец в замке 0,3–0,5 мм.
- Собрать шатунно-поршневую группу, затянуть шатунные крышки динамометрическим ключом с усилием 25–30 Н·м.
- Установить головку блока с новой прокладкой, затянуть болты поэтапно и в определённой последовательности с моментом 20–25 Н·м, затем дополнительный поворот на 90° для обеспечения герметичности.
- Установить распредвал, проверить зазор между кулачками и толкателями, регулировка гидрокомпенсаторов должна исключать шумы и обеспечивать свободное перемещение без заеданий.
Проверить и отрегулировать натяжение ремня ГРМ. Ремень должен провисать не более 8–12 мм при нажатии силой 10 Н.
- Регулировка тепловых зазоров клапанов: при холодном двигателе зазор должен составлять 0,15 мм для впускных и 0,20 мм для выпускных клапанов.
- Использовать щупы толщиной 0,15 и 0,20 мм для проверки и при необходимости корректировать с помощью регулировочных винтов.
После сборки провести ручной прокрут коленвала для проверки отсутствия заклиниваний и равномерности вращения.
Финальная проверка всех крепежных элементов и состояния уплотнений перед установкой двигателя в автомобиль.
Вопрос-ответ:
Какие основные этапы включает капитальный ремонт двигателя ВАЗ 2109?
Капитальный ремонт двигателя ВАЗ 2109 включает несколько последовательных этапов: разборка мотора с осмотром всех деталей, дефектовку и замер износа, восстановление или замена изношенных компонентов (поршни, цилиндры, вкладыши, распредвал и др.), обработку деталей (шлифовка, притирка), сборку с обязательной проверкой регулировок, замену прокладок и уплотнителей. Особое внимание уделяется головке блока цилиндров — проверке состояния и восстановлению клапанного механизма.
Как определить необходимость замены поршневой группы при капитальном ремонте?
Поршневая группа подлежит замене при наличии глубоких царапин или задиров на цилиндрах, чрезмерном износе поршней и колец, потере компрессии или повышенном расходе масла. Измерения диаметра цилиндров и поршней с помощью микрометра и нутромера позволяют выявить превышение допустимых пределов износа. При износе свыше заводских допусков замена обязательна для восстановления мощности и ресурса двигателя.
Какие типичные ошибки возникают при сборке двигателя после капитального ремонта ВАЗ 2109?
Частыми ошибками являются неправильная установка коленчатого вала и шатунов, что ведёт к перекосу и быстрому износу вкладышей; несоблюдение момента затяжки крепёжных элементов, вызывающее подтекание масла или даже разрушение деталей; неправильная регулировка клапанов, способствующая потере мощности и перегреву; а также использование неподходящих прокладок и уплотнителей, что приводит к утечкам. Тщательная проверка каждого этапа сборки помогает избежать подобных проблем.
Какие детали при капитальном ремонте обычно подлежат обязательной замене, а какие можно восстановить?
Обязательной замене обычно подлежат поршневые кольца, сальники коленвала, прокладки головки блока и масляного поддона, а также вкладыши шатунов и коренных опор при сильном износе. Шатуны и коленчатый вал, при отсутствии трещин и глубоких повреждений, проходят шлифовку и восстановление. Распредвал и клапаны часто восстанавливают путем притирки и шлифовки, если повреждения незначительны. Решение зависит от состояния деталей после дефектовки и их соответствия техническим нормам.
