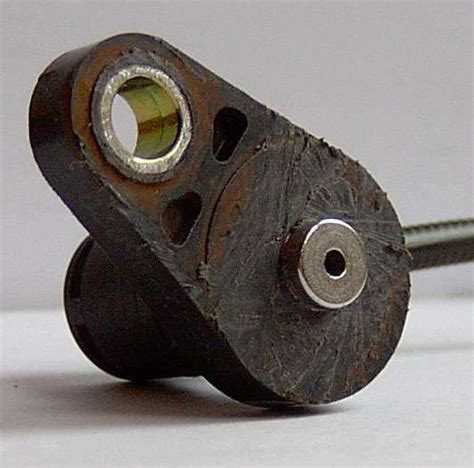

Как отремонтировать датчик абс своими руками

Датчик ABS отвечает за фиксацию скорости вращения колеса и передачу этих данных в блок управления тормозной системой. При его неисправности возможны ошибки на панели приборов, некорректная работа тормозов или полное отключение антиблокировочной системы. Один новый датчик стоит от 2 000 до 6 000 рублей, в зависимости от марки автомобиля. Однако в ряде случаев восстановление работоспособности возможно без покупки нового элемента.

Распространённые причины отказа – обрыв провода, загрязнение магнитного сердечника, окисление контактов, износ изоляции и нарушение экранирования. В большинстве этих случаев ремонт можно выполнить при наличии мультиметра, паяльника, термоусадочной трубки и базового набора инструментов. При этом важно учитывать тип датчика – пассивный (индукционный) или активный (с источником питания), так как от этого зависит алгоритм диагностики и ремонта.

Перед началом работ необходимо считать ошибки через диагностический разъём OBD-II и убедиться, что проблема действительно в конкретном датчике. После этого можно приступить к разбору, очистке и проверке электрических параметров: сопротивление у индукционного датчика обычно составляет от 800 до 1600 Ом, у активного – от 1,5 до 5 В на выходе при вращении колеса. Несоответствие норме указывает на необходимость вмешательства.

Как определить, что неисправен именно датчик АБС

Первый признак – загорание лампы ABS на приборной панели. Если она не гаснет после запуска двигателя, система зарегистрировала ошибку. Это может быть связано как с самим датчиком, так и с другими элементами цепи, поэтому важно подтвердить причину.

Один из способов проверки – визуальный осмотр. Датчики часто загрязняются или повреждаются механически. Следует осмотреть проводку на наличие трещин, обрывов и следов коррозии, особенно в местах соединений. Также стоит убедиться, что датчик не покрыт металлической стружкой или дорожной грязью, что может мешать считыванию сигнала.

Далее можно измерить сопротивление датчика мультиметром. У большинства датчиков этот параметр находится в пределах 1–1,5 кОм. Если значение значительно отличается или отсутствует вовсе, элемент, скорее всего, неисправен.

Если мультиметр показывает нормальное сопротивление, стоит проверить сигнал с датчика при вращении колеса. Для этого датчик подключается к осциллографу или мультиметру с режимом измерения переменного напряжения. Во время вращения должно появляться переменное напряжение в пределах 0,2–1 В. Его отсутствие указывает на неисправность.

Также следует учитывать диагностические коды. При наличии сканера OBD2 можно считать ошибку и определить, к какому колесу относится неисправность. Код типа C0035 или C0040 поможет быстро локализовать проблему.

Если после очистки контактов, удаления загрязнений и проверки сопротивления проблема сохраняется, с высокой вероятностью требуется замена именно датчика, а не других компонентов системы ABS.

Где находится датчик АБС и как до него добраться

Датчики АБС расположены на каждом колесе автомобиля, рядом с тормозным диском или ступицей. В зависимости от типа привода, конструкция подвески и особенности конкретной модели могут влиять на точное расположение датчика.

Передние датчики чаще всего закреплены на поворотном кулаке и подключены к проводке, проложенной вдоль рычага подвески. Задние датчики могут быть размещены на балке моста или возле ступицы. На некоторых автомобилях задние датчики встроены в подшипник ступицы, и добраться до них можно только после демонтажа самого узла.

Для доступа к переднему датчику необходимо вывернуть колесо наружу, при необходимости снять колесо и использовать домкрат с упорами. После этого можно увидеть провод, идущий к датчику, и сам элемент, закреплённый болтом или клипсой. Работать удобно при наличии головок на 10 мм и плоской отвёртки для демонтажа фиксаторов проводки.

Для заднего датчика, особенно при балочной конструкции, доступ можно получить через подкрылок или снизу, предварительно зафиксировав автомобиль и сняв колесо. Если датчик встроен в ступичный подшипник, потребуется съём ступицы с последующей заменой всего узла.

Перед началом работ следует отключить клемму аккумулятора, чтобы избежать ошибок по системе АБС после сборки. Также рекомендуется использовать перчатки и очиститель тормозов для удаления загрязнений с датчика и проводки перед осмотром.

Инструменты и расходники, которые понадобятся для ремонта

Для ремонта датчика АБС потребуются инструменты, которые есть в большинстве гаражей. В первую очередь необходим домкрат и надёжные подпорки для безопасного подъёма автомобиля. Это позволит добраться до датчиков, расположенных возле колес.

Ключи с трещоткой и набор головок (обычно 10 мм и 12 мм) подойдут для снятия креплений, удерживающих датчик на месте. В некоторых случаях может понадобиться шестигранник или Torx, в зависимости от марки автомобиля.

Щётка по металлу или наждачная бумага зернистостью 400 пригодятся для очистки контактов и прилегающих поверхностей от грязи и ржавчины. Для труднодоступных мест лучше использовать маленькую щётку с жёсткой щетиной.

Мультиметр обязателен для проверки сопротивления датчика. Значения сопротивления могут отличаться в зависимости от модели, но чаще всего находятся в пределах 800–1400 Ом. Также с его помощью можно проверить целостность проводки и наличие сигнала при вращении колеса.

Очиститель электрических контактов нужен для удаления загрязнений с разъёмов. Не стоит использовать WD-40 – он оставляет жирную плёнку. Подойдёт специальный очиститель типа Kontakt 60 или аналог.

Для защиты разъёмов после чистки желательно иметь силиконовую смазку или диэлектрическую пасту – она предотвратит повторное окисление.

Если провод датчика повреждён, понадобятся кусачки, термоусадочная трубка, изолента и паяльник с припоем. Альтернатива – герметичные клеммы с обжимом, которые не требуют пайки, но обеспечивают прочное соединение.

Фонарик с направленным светом или налобный светильник помогут работать в условиях ограниченной видимости, особенно при ремонте в арке колеса или под днищем.

Как безопасно демонтировать датчик без повреждений

Перед началом работ обесточьте бортовую сеть, отсоединив минусовую клемму аккумулятора. Это предотвратит короткое замыкание при отсоединении разъема датчика.

Очистите зону вокруг датчика мягкой металлической щеткой или сжатым воздухом. Грязь и коррозия могут затруднить демонтаж и повредить посадочное место в ступице или суппорте.

Разъем питания снимайте, не тянув за провод. Аккуратно надавите на фиксатор и отсоедините фишку рукой или тонкой плоской отверткой. Повреждение контактов приведет к нестабильной работе после установки.

Крепежный болт обычно имеет шестигранную или торцевую головку. Используйте подходящий ключ с удлинителем, чтобы избежать срыва граней. При наличии ржавчины предварительно нанесите проникающую смазку и подождите 10–15 минут.

Сам датчик может быть прикипевшим к посадочному отверстию. Не используйте острые предметы или молоток. Вместо этого аккуратно покачивайте его из стороны в сторону, увеличивая усилие постепенно. Если датчик не поддается, можно попробовать нагреть посадочное место строительным феном (не более 150 °C), затем повторить попытку.

После извлечения проверьте состояние посадочного отверстия. Удалите остатки грязи и следы коррозии, избегая повреждения поверхности. Это упростит последующую установку и обеспечит плотную посадку нового или отремонтированного датчика.

Чистка датчика АБС от загрязнений и коррозии

Перед чисткой необходимо отключить клемму аккумулятора, чтобы исключить риск короткого замыкания. Затем следует демонтировать датчик, избегая чрезмерного усилия, особенно при наличии коррозии в посадочном гнезде.

Для удаления загрязнений используется мягкая щетка и аэрозольный очиститель для тормозных систем или электронных компонентов. Металлические щетки применять не рекомендуется – они могут повредить чувствительную поверхность датчика. При сильном загрязнении можно использовать изопропиловый спирт и ватную палочку.

Если на корпусе или разъеме присутствует коррозия, её аккуратно устраняют с помощью мягкого абразива (например, наждачной бумаги зернистостью P800) или стекловолоконной щетки. Обрабатывать нужно только внешние поверхности, не касаясь чувствительного торца датчика.

Контактные площадки на разъеме можно очистить аэрозольным контактым очистителем, при необходимости – с помощью ластика. После чистки важно просушить элементы полностью, избегая попадания влаги внутрь разъема.

Перед установкой датчика посадочное гнездо очищается от ржавчины и остатков грязи, например, при помощи миниатюрного круглого ерша. При необходимости можно нанести тонкий слой антикоррозийной смазки, не попадающей на чувствительную часть датчика.

После установки и подключения следует проверить отсутствие ошибок по системе АБС через диагностический сканер. Если сигнал восстановился и ошибка исчезла – чистка выполнена корректно.

Проверка датчика мультиметром: пошаговая инструкция

Для точной проверки датчика АБС подготовьте цифровой мультиметр с функцией измерения сопротивления и напряжения. Перед началом отключите питание автомобиля и отсоедините разъём датчика.

Шаг 1. Проверка целостности цепи питания

Переключите мультиметр в режим измерения постоянного напряжения (DC Voltage). Подключите датчик обратно, включите зажигание (двигатель не заводите). Измерьте напряжение на клеммах питания датчика (обычно 5 В или 12 В в зависимости от автомобиля). Значение ниже 4,5 В указывает на проблемы с проводкой или ЭБУ.

Шаг 2. Проверка сопротивления обмотки датчика

Отсоедините датчик от питания. Переключите мультиметр в режим измерения сопротивления (Ом). Измерьте сопротивление между сигнальными контактами датчика. Для большинства датчиков АБС нормальным считается значение от 800 до 1500 Ом, уточняйте по технической документации к конкретной модели. Резкое отклонение от нормы указывает на повреждение обмотки.

Шаг 3. Проверка цепи на короткое замыкание

Шаг 4. Проверка сигнала при вращении колеса

Что делать, если проводка к датчику повреждена

Поврежденная проводка к датчику АБС приводит к сбоям в работе системы и появлению ошибок на панели приборов. Для ремонта потребуется минимум инструментов: мультиметр, паяльник с припоем, изолента или термоусадочная трубка, нож или стриппер для зачистки проводов.

Алгоритм действий:

1. Отключите аккумулятор для безопасности и предотвращения короткого замыкания.
2. Осмотрите проводку визуально на предмет изломов, повреждений изоляции и коррозии контактов.
3. С помощью мультиметра проверьте целостность каждого провода на участке от разъема датчика до места повреждения.
4. Если обнаружена оборванная или замыкающая проводка, аккуратно зачистите изоляцию с концов проводов примерно на 5-7 мм.
5. Соедините провода методом пайки – это обеспечит надежный и долговечный контакт.
6. Изолируйте место соединения термоусадочной трубкой или несколькими слоями изоляционной ленты, чтобы исключить попадание влаги и механические повреждения.
7. Повторно проверьте сопротивление цепи мультиметром, чтобы убедиться в отсутствии замыканий и разрывов.
8. Подключите аккумулятор и выполните тестирование системы АБС через диагностический сканер или тест-драйв.

При сильных повреждениях проводки лучше заменить весь проблемный участок новым кабелем с аналогичными характеристиками. Используйте провода с медными жилами и качественной изоляцией, чтобы избежать повторных проблем.

Если отсутствует опыт пайки или возникают сомнения в качестве ремонта, обратитесь к специалистам для диагностики и восстановления электрики.

Установка датчика обратно и проверка работы системы

Перед установкой убедитесь, что разъем и контакты датчика чистые и не имеют коррозии. При необходимости очистите их спиртом и сухой тряпкой.

Установите датчик в посадочное место, следя за правильным положением сенсора относительно зубчатого кольца. Неправильная ориентация приведет к ошибкам в работе системы.

• Аккуратно зафиксируйте датчик крепежными элементами, избегая чрезмерного затягивания болтов, чтобы не повредить корпус.
• Подключите электрический разъем, проверив надежность контакта и отсутствие люфта.

После установки запустите двигатель и проведите проверку работы АБС с помощью диагностического сканера или бортового компьютера. Следует обратить внимание на отсутствие ошибок, связанных с датчиком АБС.

1. Проверьте индикатор АБС на приборной панели – он должен погаснуть после запуска двигателя.
2. Проведите тестовый заезд с плавным торможением на небольшой скорости, контролируя отсутствие срабатываний и предупреждений.
3. При наличии ошибок сбросьте коды через диагностический прибор и повторите проверку.

Если индикатор АБС продолжает гореть, повторно проверьте качество подключения датчика и целостность проводки. При необходимости проведите диагностику сенсора мультиметром.

Вопрос-ответ:

Как определить, что именно датчик АБС вышел из строя, а не другие компоненты системы?

Сначала необходимо провести диагностику с помощью мультиметра, измеряя сопротивление и сигнал датчика на вращающемся колесе. Если показатели не соответствуют нормативным значениям, вероятнее всего неисправен сам датчик. Также полезно проверить разъемы и проводку на наличие повреждений или окисления. Важно исключить проблемы с ABS-модулем или колесным зубчатым кольцом, поскольку они могут влиять на работу датчика. При наличии ошибок на диагностическом сканере и отсутствии проблем с проводкой, датчик подлежит ремонту или замене.

Какие инструменты и материалы понадобятся для самостоятельного ремонта датчика АБС?

Для ремонта понадобится мультиметр для проверки сопротивления и целостности цепи, отвертки и ключи для демонтажа крепежа, а также очиститель контактов и щетка для удаления загрязнений. Иногда пригодятся паяльник и припой, если повреждена проводка у самого датчика. Для защиты соединений желательно иметь изоленту или термоусадочную трубку. Важно иметь под рукой чистую ветошь и средство для обезжиривания, чтобы улучшить контакт и предотвратить коррозию.

Можно ли восстановить работоспособность датчика АБС, если на его корпусе есть следы коррозии и грязи?

Часто загрязнения и коррозия мешают нормальной работе датчика. Очистка корпуса и контактных поверхностей щеткой и специализированным очистителем помогает восстановить сигнал. При сильном окислении контактов необходимо аккуратно удалить коррозию и обработать поверхности для предотвращения повторного появления. Однако если повреждены внутренние элементы датчика, простая чистка не поможет, и потребуется более глубокий ремонт или замена.

Что делать, если проводка к датчику АБС повреждена, и как ее ремонтировать самостоятельно?

При повреждении проводки важно сначала определить место разрыва или замыкания. Для этого можно использовать мультиметр в режиме проверки цепи. Если повреждение обнаружено, обрывы следует зачистить, соединить проводники с помощью пайки и изолировать термоусадочной трубкой или качественной изолентой. При сложных повреждениях или если провода сильно изношены, лучше заменить участок проводки полностью. Проверка после ремонта поможет убедиться в восстановлении сигнала.

Какие признаки указывают на неправильную установку датчика АБС после ремонта?

Если датчик установлен с перекосом или недостаточно плотно, это может привести к некорректному считыванию скорости вращения колеса. Признаки включают постоянное горение индикатора АБС на приборной панели, ошибки на диагностике, прерывистую работу системы или её отключение. Также возможен посторонний шум и вибрация. Правильная установка предусматривает точное совмещение датчика с зубчатым кольцом, надежное крепление и отсутствие повреждений проводки после монтажа.
