Как проверить предохранитель на короткое замыкание

Предохранитель – ключевой элемент защиты электрических цепей от перегрузок и коротких замыканий. Его исправность напрямую влияет на безопасность и работоспособность оборудования. Проверка предохранителя требует точного подхода и использования подходящих инструментов.

Для проверки понадобится мультиметр с функцией прозвонки или измерения сопротивления, а также базовые знания работы электрических схем. Важно отключить питание перед началом, чтобы исключить риск поражения током и избежать повреждения прибора.

При обнаружении короткого замыкания проверка предохранителя позволит быстро определить, вышел ли он из строя из-за перегрузки или повреждения проводки. Следующие шаги покажут последовательность действий для точного и безопасного тестирования.

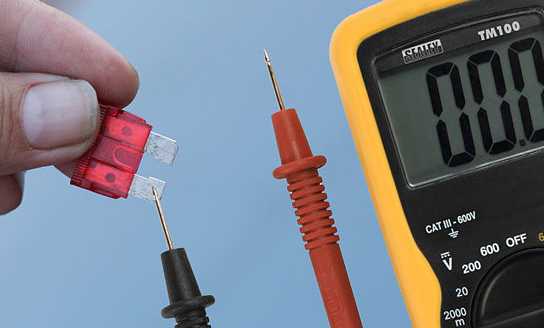

Определение симптомов короткого замыкания в цепи с предохранителем

Короткое замыкание вызывает мгновенное увеличение тока, что приводит к срабатыванию предохранителя. Основным симптомом становится отсутствие питания на потребителе при исправном источнике напряжения.

При визуальном осмотре стоит проверить цвет и состояние провода: обгоревшая изоляция или почернение указывают на возможное короткое замыкание.

Другой признак – запах гари вблизи предохранителя или проводки, что свидетельствует о перегреве из-за протекания чрезмерного тока.

При включении нагрузки могут наблюдаться частые перегорания предохранителя, что указывает на наличие замыкания в цепи.

Для точного определения неисправности измерьте сопротивление цепи мультиметром в режиме омметра при отключённом питании. Значение близкое к нулю между положительным и отрицательным проводами указывает на короткое замыкание.

Рекомендуется проверить отдельные участки цепи поочерёдно, отключая потребители, чтобы локализовать участок с замыканием.

Выбор и подготовка инструментов для проверки предохранителя

Для проверки предохранителя на короткое замыкание необходим мультиметр с функцией измерения сопротивления и тестер целостности цепи. Рекомендуется использовать цифровой мультиметр с минимальной точностью 0,1 Ом и возможностью звуковой индикации.

Перед началом работы проверьте исправность щупов мультиметра – отсутствие повреждений изоляции и надежность контакта на наконечниках. При необходимости очистите контакты от загрязнений спиртовым раствором.

Дополнительно потребуется комплект запасных предохранителей с характеристиками, соответствующими проверяемой цепи (указаны в технической документации или на корпусе предохранителя). Наличие запасных элементов позволяет оперативно заменить поврежденный предохранитель для дальнейшей диагностики.

Для удобства и безопасности используйте изолированные плоскогубцы или съемники предохранителей. Они обеспечат надежный захват без риска повреждения корпуса и исключат короткое замыкание при извлечении.

При подготовке рабочего места отключите питание цепи и убедитесь в отсутствии напряжения на проверяемом участке. Удобно иметь под рукой фонарик для осмотра контактов предохранителя и клеммного блока, особенно в условиях плохой освещенности.

Правильное извлечение предохранителя из панели

Перед началом работы убедитесь, что питание на цепи отключено, чтобы избежать поражения током и повреждения оборудования.

Определите местоположение предохранителя в панели, используя схему электрооборудования или маркировку на крышке блока предохранителей.

Используйте специальные щипцы для предохранителей или плоскую пластиковую лопатку, чтобы аккуратно поддеть предохранитель. Избегайте применения металлических инструментов, чтобы не вызвать короткое замыкание.

Захватите предохранитель за выступающие контакты, не нажимая на корпус, и плавно потяните его вверх, ровно, без перекосов. Резкие движения могут повредить крепления или контакты в панели.

Если предохранитель застрял, аккуратно пошевелите его из стороны в сторону, чтобы ослабить посадку, не применяя чрезмерную силу.

После извлечения осмотрите контакты предохранителя и гнездо на наличие следов нагара, коррозии или механических повреждений.

При необходимости очистите контакты гнезда мягкой щеткой или спиртовой салфеткой, не применяя абразивных средств.

Визуальный осмотр предохранителя на наличие повреждений

Перед проверкой предохранителя мультиметром необходимо внимательно осмотреть его корпус и внутренний элемент.

• Обратите внимание на прозрачность пластикового корпуса. Трещины, потемнения, следы оплавления или обугливания указывают на повреждение.
• Проверьте металлическую нить внутри предохранителя. Если нить прервана, деформирована или сгорела, предохранитель неисправен.
• Наличие темных или белых пятен на корпусе свидетельствует о перегреве или пробое.
• Ищите признаки коррозии на металлических контактах, так как она может ухудшить проводимость.
• Если предохранитель выглядит целым, но есть сомнения, следует выполнить дополнительную проверку с помощью тестера.

Любые видимые повреждения требуют замены предохранителя, чтобы избежать дальнейших проблем в цепи.

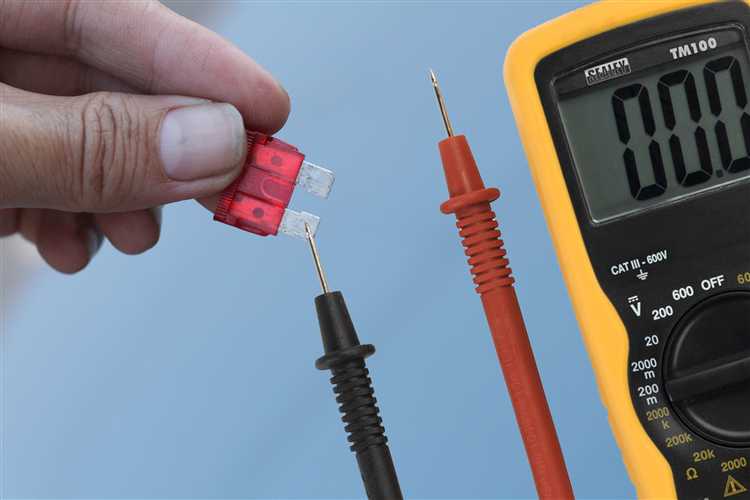

Использование мультиметра для проверки целостности предохранителя

Мультиметр – основной инструмент для точной проверки состояния предохранителя. Он позволяет определить, есть ли внутри предохранителя разрыв цепи или он целый.

1. Переключите мультиметр в режим прозвонки или измерения сопротивления (обычно обозначается символом звукового сигнала или ом).
2. Убедитесь, что питание цепи отключено и предохранитель извлечён из панели для точного измерения.
3. Подсоедините щупы мультиметра к двум контактам предохранителя.
4. Если мультиметр в режиме прозвонки, должен раздаваться звуковой сигнал, указывающий на целостность цепи внутри предохранителя.
5. При измерении сопротивления нормальный предохранитель покажет значение близкое к нулю – обычно менее 1 Ом.
6. Отсутствие сигнала или показание «бесконечность» (OL) означает, что предохранитель перегорел и его нужно заменить.

Проверка предохранителя мультиметром исключает ошибочную диагностику, позволяя не только визуально, но и технически подтвердить его исправность.

Проверка цепи на короткое замыкание с помощью тестера

Для проверки цепи на короткое замыкание потребуется цифровой или аналоговый тестер с режимом измерения сопротивления или прозвонки.

Сначала отключите питание цепи, чтобы избежать повреждений прибора и элементов схемы. Извлеките предохранитель из держателя.

Если сопротивление слишком низкое на участке цепи, где не должно быть прямого контакта между проводами, это указывает на короткое замыкание. Проверяйте отдельные участки цепи последовательно, чтобы локализовать неисправность.

Для более точного определения используйте тестер с функцией диодного тестирования или прозвонки, что позволит исключить влияние обратных диодов и других полупроводниковых элементов.

При обнаружении участка с коротким замыканием отключите цепь и проведите визуальный осмотр и механическую проверку проводки и компонентов на повреждения.

После устранения неисправности повторите измерения для подтверждения исправности цепи.

Методы устранения короткого замыкания при неисправном предохранителе

Первым шагом необходимо отключить питание цепи и извлечь неисправный предохранитель. Проверка должна проводиться мультиметром в режиме прозвонки для выявления замыкания на корпус или между контактами.

Осмотрите провода и элементы цепи на наличие повреждений, обгоревших участков, оголённых жил или перегнутых контактов. Особое внимание уделите соединениям и местам с высокой механической нагрузкой.

Используйте изоляционную ленту или термоусадочные трубки для восстановления повреждённой изоляции. В случае серьёзных повреждений проводки замените проблемный участок новым проводом соответствующего сечения.

Проверьте исправность электроприборов, подключённых к цепи, отключая их поочерёдно и замеряя сопротивление. Нулевое или крайне низкое сопротивление укажет на внутреннее повреждение устройства.

Если короткое замыкание обнаружено внутри корпуса устройства, ремонт или замена электроприбора обязательна. Использование неисправных приборов повышает риск повторного выхода из строя предохранителя.

После устранения выявленных дефектов установите новый предохранитель с номиналом, соответствующим спецификациям цепи. Повторное включение питания должно происходить только после полного исключения повреждений.

При регулярных коротких замыканиях рекомендуется провести комплексную диагностику цепи с помощью профессионального оборудования или обратиться к специалистам для точного определения и устранения причины.

Безопасные действия после замены или ремонта предохранителя

Перед включением питания убедитесь в правильной установке предохранителя: контакты должны плотно прилегать, а корпус не иметь повреждений.

Проверьте напряжение в цепи мультиметром на отсутствие коротких замыканий и правильность подключения после ремонта.

Включайте питание постепенно, контролируя температуру элементов возле предохранителя и отсутствие искрения.

Если цепь оборудована защитными реле или индикаторами, убедитесь в их корректной работе сразу после подачи питания.

При повторном срабатывании предохранителя отключите питание и повторно проверьте цепь на наличие дефектов.

Запишите дату и причину замены или ремонта для последующего контроля и анализа состояния оборудования.

Используйте средства индивидуальной защиты (перчатки, изолирующие коврики) при работе с электрическими цепями после вмешательства.

Регулярно проверяйте состояние предохранителей и элементов цепи в первые часы и дни после ремонта для исключения скрытых неисправностей.

Вопрос-ответ:

Как определить, что предохранитель вышел из строя из-за короткого замыкания?

Признаки повреждения предохранителя включают видимые следы обгорания, обрыв плавкой вставки или потемнение корпуса. Иногда предохранитель может выглядеть целым внешне, но при этом не проводить ток. Чтобы убедиться в неисправности, проверяют целостность с помощью мультиметра или прозвонки цепи. Если предохранитель перегорает повторно, причина скорее всего — короткое замыкание в цепи.

Какие инструменты нужны для проверки предохранителя на короткое замыкание и как ими пользоваться?

Основной инструмент — мультиметр с функцией прозвонки или измерения сопротивления. Чтобы проверить предохранитель, его извлекают из панели, устанавливают мультиметр в режим прозвонки и касаются щупами контактов предохранителя. Если мультиметр издаёт звуковой сигнал или показывает близкое к нулю сопротивление, предохранитель цел. При отсутствии сигнала предохранитель неисправен. Дополнительно можно использовать тестер напряжения и визуальный осмотр.

Что делать, если предохранитель сгорел сразу после замены?

Если новый предохранитель быстро выходит из строя, значит, в цепи присутствует короткое замыкание или перегрузка. Следует отключить питание, извлечь предохранитель и проверить всю цепь на предмет повреждённых проводов, замыканий на корпус или неисправных компонентов. Лучше проверить отдельные участки по очереди, используя мультиметр. После устранения неисправности можно вернуть новый предохранитель и проверить работу системы.

Можно ли проверить предохранитель на короткое замыкание не вынимая его из панели?

Проверка предохранителя в панели возможна, но точность будет ниже, поскольку на него влияют другие элементы цепи. При замере мультиметром могут появиться паразитные контакты и искажения. Для точной диагностики лучше вынуть предохранитель и проверить отдельно. Если такой возможности нет, можно проверить напряжение и ток на контактах предохранителя, но это требует опыта и специального оборудования.

Как правильно извлечь предохранитель, чтобы не повредить панель и сам предохранитель?

Для извлечения используют специальные щипцы или пластиковые зажимы, которые входят в комплект с некоторыми мультиметрами. Если их нет, можно аккуратно снять предохранитель пальцами, стараясь не тянуть за корпус слишком резко. Важно отключить питание перед извлечением, чтобы избежать короткого замыкания или удара током. Не рекомендуется использовать металлические инструменты без изоляции, чтобы не повредить контакты и не получить травму.

Как определить, что предохранитель вышел из строя из-за короткого замыкания?

Для выявления неисправности предохранителя следует провести его осмотр и проверку цепи. Визуально обратите внимание на наличие повреждений — обгоревшие участки, разорванная плавкая вставка или потемнения на корпусе предохранителя. После этого с помощью мультиметра проверьте целостность: при нормальном состоянии сопротивление будет очень низким, цепь замкнута. Если мультиметр показывает обрыв или очень высокий уровень сопротивления, значит плавкая вставка повреждена. Для подтверждения короткого замыкания стоит проверить цепь после предохранителя — если она замкнута накоротко, причина в повреждении проводки или компонентов, из-за чего предохранитель перегорает.
