Барабан заднего колеса Rockrider представляет собой сложный механизм, состоящий из корпуса, ступицы и набора звездочек с трещоткой. Для выполнения технического обслуживания или замены деталей необходима точная последовательность действий. Несоблюдение порядка разбора приводит к повреждению компонентов или потере мелких деталей.
Перед началом работы потребуется набор инструментов: рожковый ключ на 15 мм, съемник трещотки, отвертка и смазка. Важно предварительно очистить барабан от загрязнений, чтобы избежать попадания грязи внутрь механизма при разборке.
В данной инструкции приведены подробные шаги, позволяющие аккуратно снять барабан с велосипеда, разобрать внутренние элементы и провести диагностику износа. Следование рекомендациям снижает риск повреждений и увеличивает срок службы узла.

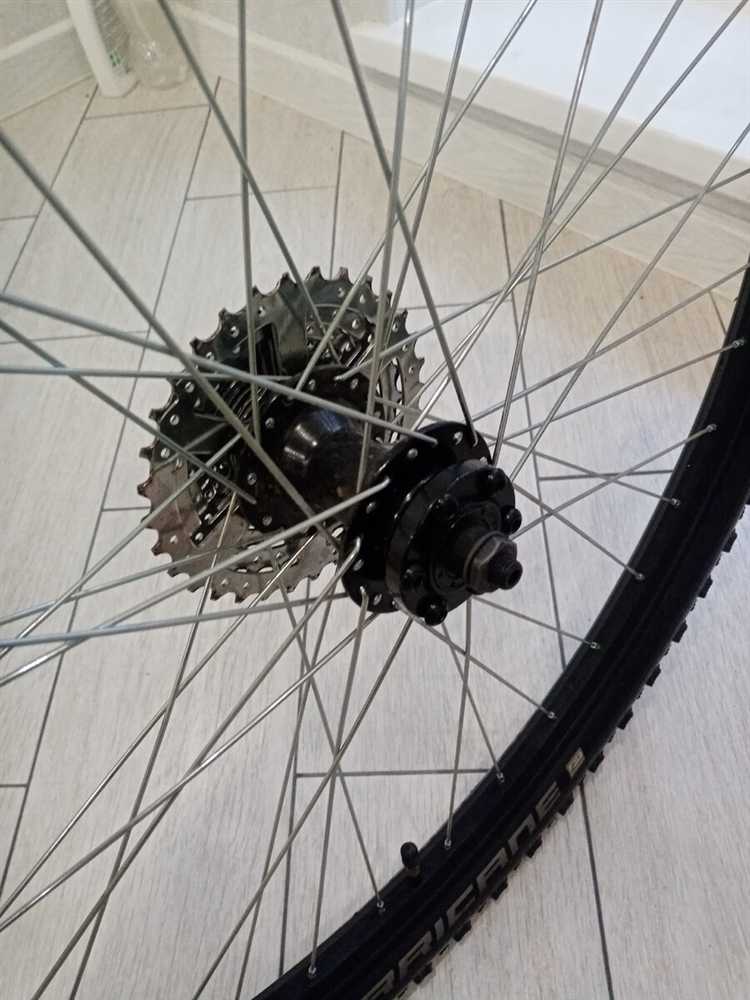

Подготовка инструментов и рабочего места для разборки барабана
Для разборки барабана велосипеда Rockrider необходимы следующие инструменты: набор шестигранников (ключи 4, 5 и 6 мм), торцовый ключ на 15 мм, плоская отвертка с узким жалом, съемник для кассеты или барабана, а также смазка и ветошь для очистки деталей.
Рабочее место должно быть ровным и хорошо освещённым. Рекомендуется использовать нескользящую подложку, чтобы мелкие детали не терялись. Для удобства подготовьте магнитный лоток или контейнер для крепёжных элементов.
Перед началом работы отключите велосипед от любых дополнительных устройств и очистите область вокруг барабана от грязи и пыли. Это предотвратит попадание загрязнений внутрь механизма.
Убедитесь, что есть доступ к инструкции или схемам барабана Rockrider, чтобы точно следовать последовательности действий. Запаситесь чистыми тряпками для удаления остатков старой смазки и загрязнений в процессе разборки.
Снятие колеса и освобождение барабана от цепи
Для начала переверните велосипед или установите его на подставку, чтобы заднее колесо было свободно вращаться и имелся доступ к барабану.
- Ослабьте эксцентрик или гайки крепления заднего колеса с помощью гаечного ключа на 15 мм. Если используется трещотка с гайкой, дополнительно удерживайте шайбу или фиксатор.
- Перед снятием колеса переведите цепь на самую маленькую звезду заднего кассетного блока, чтобы снизить натяжение.
- Осторожно сдвиньте колесо назад, освободив его из дропаутов рамы, при этом аккуратно снимите цепь с зубьев барабана. Для облегчения процесса можно слегка поднять цепь рукой или воспользоваться съемником цепи.
- Извлеките колесо из рамы, не допуская перекручивания или сильного натяжения цепи.
При наличии дополнительных фиксирующих элементов барабана (например, стопорных колец) снимите их с помощью съемника стопорных колец. Это позволит полностью освободить барабан от цепи и подготовить к дальнейшей разборке.
Откручивание защитного кожуха и внешних элементов барабана
Для доступа к внутренним механизмам барабана Rockrider потребуется снять защитный кожух и внешние элементы. Используйте ключи с подходящим размером – обычно 15 мм для гаек и крестовую отвертку для винтов крепления кожуха.
Перед началом проверьте направление резьбы: у барабана Rockrider контргайки обычно откручиваются против часовой стрелки. Для удобства зафиксируйте велосипед в стойке или переверните колесом вверх.
Сначала открутите винты крепления кожуха по периметру, аккуратно удерживая его, чтобы избежать падения деталей. При наличии стопорных шайб или пружинных фиксаторов осмотрите их на предмет повреждений и сохраните для повторной сборки.
Затем снимите цепь с барабана, аккуратно освободив ее из пазов, чтобы не повредить звенья. После этого открутите внешние гайки и болты, которые удерживают барабан на оси, применяя рожковый ключ или трещотку с головкой.
Обратите внимание на наличие шайб и прокладок между элементами – их порядок важен при обратной сборке. Все снятые детали размещайте по порядку и в чистом месте, чтобы избежать потери или загрязнения.
Извлечение внутренних частей барабана и механизмов
После снятия защитного кожуха приступайте к извлечению внутренних компонентов барабана. Сначала осмотрите положение храповика и тормозной системы. Для доступа к храповику потребуется аккуратно снять стопорное кольцо с помощью съемника или узкогубцев, избегая деформации детали.
Далее снимите пружины, удерживающие тормозные колодки. Для этого используйте плоскую отвертку или специальный съемник пружин, удерживая колодки, чтобы избежать их выпадения. После удаления пружин колодки можно извлечь вручную.
Осмотрите ось барабана и снимите фиксирующие шайбы и подшипники. Подшипники лучше извлекать съемником подшипников либо аккуратным вращением и вытягиванием, чтобы не повредить корпус. При необходимости используйте проникающую смазку для облегчения снятия.
Если внутри барабана обнаруживается загрязнение или износ деталей, рекомендуется очистить их спиртом или специальным растворителем перед дальнейшей сборкой. Убедитесь в целостности всех элементов – при наличии трещин или деформаций замените детали.
По завершении извлечения внутренних частей тщательно промойте внутреннюю полость барабана и проверьте работу механизмов вручную, вращая ось и имитируя ход тормозной системы.
Очистка и осмотр деталей барабана на предмет износа
После снятия внутренних механизмов барабана необходимо тщательно очистить все детали от загрязнений и старой смазки. Для этого используйте чистую ветошь и растворитель на основе керосина или специальный обезжириватель. Особое внимание уделяйте зубьям звездочек, роликам и внутренней поверхности барабана.
Осмотрите зубья на наличие сколов, заусенцев и значительного износа. Зубья с уменьшенной высотой или деформациями ухудшают сцепление цепи и вызывают пробуксовки. Ролики должны вращаться свободно, без заеданий и люфта. В случае заметного люфта или деформации подшипников замените их.
Проверьте состояние стопорных колец и пружин. Растянутые или поврежденные пружины снижают эффективность работы механизма. Все металлические поверхности барабана не должны иметь глубоких царапин или ржавчины. Для удаления коррозии используйте мелкозернистую наждачную бумагу или металлическую щетку.
После очистки и осмотра соберите результаты проверки в таблицу для контроля состояния деталей и планирования замены.
| Деталь | Параметры для проверки | Признаки износа | Рекомендуемые действия |
|---|---|---|---|
| Зубья звездочек | Высота зуба, форма, целостность | Сколы, уменьшенная высота, заусенцы | Замена при видимом износе |
| Ролики | Свобода вращения, люфт | Заедание, люфт, деформация | Замена или смазка |
| Подшипники | Вращение без шума, люфт | Шумы, люфт, износ | Замена подшипников |
| Пружины | Эластичность, целостность | Растяжение, повреждения | Замена |
| Металлические поверхности | Коррозия, царапины | Глубокая ржавчина, царапины | Удаление коррозии, при сильном повреждении замена |
После завершения осмотра промойте детали в чистом масле для предотвращения коррозии и подготовьте к дальнейшей сборке.
Сборка барабана после ремонта или обслуживания
Перед началом сборки убедитесь, что все детали чистые и сухие, смазка нанесена на необходимые элементы – в первую очередь на подшипники и внутренние поверхности, соприкасающиеся с трением.
Установите внутренние механизмы барабана в корпус, ориентируя их согласно заводским меткам или конструктивным особенностям. Особое внимание уделите правильному положению тормозных колодок и пружин, чтобы избежать заклинивания.
Закрепите внутренние элементы стопорными кольцами или фиксирующими винтами, используя инструменты с правильным усилием, чтобы избежать деформации деталей.
Установите защитный кожух, плотно прилегающий к корпусу, без зазоров. Закрутите крепежные винты крест-накрест для равномерного прижима.
Проверьте свободный ход барабана: он должен вращаться без заеданий и посторонних шумов. При необходимости повторно отрегулируйте натяжение пружин или положение колодок.
Верните барабан на колесо, правильно зафиксировав ось и цепь. Проверьте натяжение цепи и работу переключения передач.
После сборки выполните тестовый прогон велосипеда на небольшой скорости, контролируя работу барабана и отсутствие люфтов.
