Одновременное подключение двух антенн к одному коаксиальному кабелю позволяет расширить зону приёма сигнала или объединить различные диапазоны частот. Такой подход актуален при использовании внешней антенны для приёма цифрового ТВ (DVB-T2) и дополнительной антенны для FM-радио или другой частотной полосы. Однако прямое параллельное соединение антенн может вызвать взаимные помехи, ухудшение сигнала или нарушение согласования по импедансу.
Для корректной работы системы необходимо использовать согласующие элементы. На практике применяют направленные ответвители, пассивные диплексеры, а также специальные частотные комбайнеры, которые разделяют сигналы по частотному признаку. Например, диплексер, рассчитанный на разделение диапазонов 88–108 МГц (FM) и 470–862 МГц (DVB-T2), позволяет подключить соответствующие антенны без перекрёстных искажений. Важно учитывать, что такие устройства имеют потери вставки в пределах 0.5–1 дБ.
Длина коаксиального кабеля между антеннами и точкой соединения также влияет на согласование и уровень сигнала. При использовании кабеля RG-6 рекомендуется избегать отрезков длиной менее 0.5 метра и контролировать затухание – оно не должно превышать 3–4 дБ на всём участке от антенн до приёмного устройства. Также желательно минимизировать количество разъёмов и соединений, поскольку каждый переход снижает уровень сигнала и увеличивает коэффициент стоячей волны.
Перед монтажом необходимо определить типы антенн и характер принимаемых сигналов. Комбинировать антенны с разной направленностью или усилением без учёта этих факторов нецелесообразно. Также не стоит объединять активную и пассивную антенны напрямую – для этого требуется изоляция питания через специальные инжекторы или фильтры. Без этих мер возможны перегрузка усилителя, межмодуляционные искажения и нестабильный приём.
Когда необходимо подключать две антенны к одному кабелю
Подключение двух антенн к одному коаксиальному кабелю требуется в случаях, когда необходимо одновременно принимать сигналы с разных направлений или диапазонов частот. Это особенно актуально в зонах нестабильного покрытия, где одна антенна не обеспечивает устойчивого приёма всех нужных каналов.
На практике такая схема применяется при совмещении антенн дециметрового и метрового диапазонов, поскольку каждая из них оптимизирована под разные частотные участки. Например, антенна на диапазон 470–790 МГц не сможет эффективно принимать сигналы в пределах 174–230 МГц, и наоборот. Совмещение позволяет охватить весь спектр цифрового и аналогового вещания без необходимости прокладки нескольких кабелей.
Другая ситуация – приёмы сигнала с двух телецентров, расположенных в противоположных направлениях. Если их передатчики используют разные частоты и не создают взаимных помех, подключение двух направленных антенн через один кабель с помощью сумматора позволяет избежать переключения между входами или использования дополнительных приёмников.
Также такая схема применяется при комбинировании пассивной и активной антенн, если одна из них ориентирована на основной источник сигнала, а вторая – на отражённый сигнал, недоступный для первой. Это актуально в плотной городской застройке или пересечённой местности.
В каждом случае подключение двух антенн через один кабель требует согласования импеданса и применения корректного сумматора или диплексора. Пренебрежение этими условиями может привести к значительным потерям сигнала и межмодуляционным искажениям.
Выбор делителя сигнала и его влияние на уровень приёма
При подключении двух антенн к одному коаксиальному кабелю необходимо использовать делитель сигнала (сплиттер), который минимально снижает уровень полезного сигнала и сохраняет согласование импеданса. Основной параметр, на который следует обращать внимание – внесённые потери (insertion loss). Для качественного сплиттера они не должны превышать 3,5 дБ на выход, иначе приём станет неустойчивым, особенно на границе зоны покрытия.
Не рекомендуется использовать недорогие пластиковые сплиттеры, рассчитанные на диапазон 5–1000 МГц, если антенны работают в UHF-диапазоне выше 800 МГц. В этом случае лучше применять широкополосные модели с поддержкой до 2400 МГц, оснащённые F-разъёмами и металлическим корпусом. Такие устройства обеспечивают лучшую экранировку и меньшее влияние внешних помех.
Для систем, где особенно важен уровень сигнала (например, при приёме слабых цифровых мультиплексов), предпочтительнее использовать делители с встроенным согласующим трансформатором. Он обеспечивает равномерное распределение сигнала между антеннами без сдвига фазы и минимизирует отражения в кабеле.
Неправильный выбор делителя может привести к снижению уровня сигнала до 50% и полной потере приёма некоторых каналов. Также стоит учитывать, что при подключении антенн через активные устройства (усилители) делитель должен поддерживать передачу питания по кабелю (Power Pass). В противном случае усилитель не получит питание, и вся система станет неработоспособной.
Оптимальный делитель для двух антенн – это модель с равномерным делением сигнала, рабочим диапазоном 470–862 МГц и уровнем потерь не более 3 дБ. Пренебрежение этими параметрами может свести на нет преимущества от установки двух антенн.
Как правильно подключить антенны с разной поляризацией
При соединении антенн с разной поляризацией (например, одна с вертикальной, другая с горизонтальной) через один коаксиальный кабель важно учитывать потери, вызванные несовпадением направлений электромагнитного поля. Потери на несовместимости могут достигать 20 дБ, что делает прямое соединение через простые сумматоры неэффективным.
Для корректной работы необходимо использовать направленные устройства комбинирования, такие как гибридные кольца (90° hybrid coupler) или крестовые диплексеры. Эти устройства разделяют сигналы по поляризации и минимизируют перекрёстные помехи между каналами. Кольцевой гибрид позволяет вводить сигналы с ортогональной поляризацией на разные входы, обеспечивая изоляцию между ними до 30 дБ.
Особое внимание следует уделить согласованию импедансов на каждом входе и выходе. Все антенны и соединительные устройства должны иметь одинаковое волновое сопротивление (обычно 50 Ом). Несогласование приводит к отражениям и стоячим волнам в тракте, ухудшающим качество приёма.
Коаксиальные ответвители или делители с возможностью разделения по фазе (например, 180° hybrid) не подходят для антенн с разной поляризацией, поскольку предполагают одинаковую ориентацию электрического поля. Использование таких устройств приведёт к потере полезного сигнала на одном из входов.
Если антенны расположены в одной точке и принимают сигналы от разных передающих станций с разной поляризацией, целесообразно рассмотреть установку двух независимых кабельных трасс или использование специального коммутатора с учётом поляризации. Это особенно актуально при работе в диапазонах DVB-T2, где устойчивость приёма зависит от правильного выбора поляризации.
В системах MIMO и LTE, где антенны изначально имеют различную поляризацию (±45°), допускается объединение через устройства с поддержкой кросс-поляризации. Такие компоненты применяются в профессиональных антеннах и требуют точной настройки по диаграмме направленности и фазовому балансу.
Особенности объединения антенн разного диапазона
При подключении антенн, работающих в различных частотных диапазонах (например, FM и UHF, VHF и LTE), основная задача – исключить взаимное влияние и потери сигнала. Неправильное объединение может привести к интермодуляционным помехам и снижению чувствительности приёмника.
Для корректного соединения антенн разного диапазона применяют специальные устройства – частотные диплексеры и триплексеры. Эти фильтры пропускают сигнал только в нужном диапазоне и блокируют остальные частоты, предотвращая паразитное взаимодействие между антеннами.
- FM/UHF: для объединения FM-антенны с телевизионной UHF-антенной используется диплексер с фильтрами на 88–108 МГц и 470–862 МГц соответственно.
- VHF/LTE: в случае одновременного приёма цифрового телевидения и сигнала мобильных операторов применяют фильтры, отсекающие LTE (частоты выше 800 МГц), чтобы исключить перегрузку тюнера.
- Спутниковые и эфирные антенны: комбинирование возможно через SAT/TV-дисплексеры, разделяющие сигналы 950–2150 МГц (спутник) и 47–862 МГц (эфир).
Важно учитывать согласование по импедансу: каждая антенна и используемый фильтр должны иметь волновое сопротивление 75 Ом. Несоответствие приведёт к отражению сигнала и росту КСВ, особенно критичному в диапазоне UHF и выше.
Кабель, ведущий от объединённого выхода, должен обладать минимальным затуханием в самом высокочастотном из используемых диапазонов. Для спутникового сигнала это значение должно быть не выше 0,25 дБ/м при 2150 МГц.
Физическое размещение антенн также играет роль: чтобы избежать взаимного экранирования и интерференции, между антеннами разных диапазонов рекомендуется соблюдать вертикальный интервал не менее 0,5 метра.
Влияние длины и качества коаксиального кабеля на сигнал
Каждый дополнительный метр коаксиального кабеля вносит затухание, которое прямо влияет на уровень сигнала от антенн. На частоте 800 МГц потеря в кабеле RG-6 составляет около 6 дБ на 100 метров, а для RG-59 – около 11 дБ на ту же длину. При работе с сигналами выше 1 ГГц эти значения увеличиваются. Это особенно критично при объединении двух антенн, когда суммарная длина кабеля возрастает.
Тип кабеля определяет его потери и устойчивость к внешним помехам. Кабели с цельномедной центральной жилой обладают меньшими потерями по сравнению с кабелями с омеднённой сталью. Экранирование также имеет значение: двойной экран (фольга + оплётка) даёт лучшую защиту от электромагнитных наводок, чем одинарный. При недостаточном экранировании усиливается перекрёстное влияние антенн при параллельном подключении.

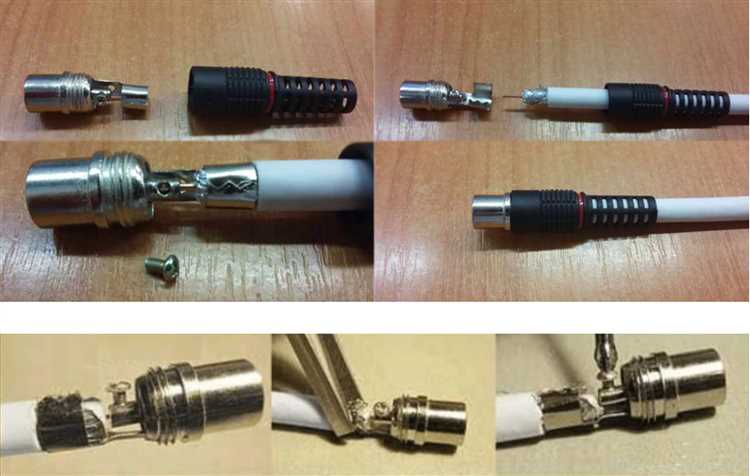

Соединительные элементы, такие как переходники и F-разъёмы, также могут вносить потери. Плохой контакт приводит к отражениям и стоячим волнам, особенно в диапазоне от 700 МГц и выше. Все соединения должны быть герметизированы и выполнены с минимальным зазором, особенно при уличной установке.
Рекомендуется использовать кабель не длиннее 20–25 метров от ближайшей антенны до точки объединения, если нет активных усилителей. При больших расстояниях необходимо применять усилители с низким коэффициентом шума, устанавливаемые как можно ближе к антенне. Также следует избегать изгибов кабеля с радиусом менее 5 см, так как это может нарушить волновое сопротивление и вызвать отражения.
При выборе кабеля для объединения антенн важно учитывать как электрические характеристики (затухание, сопротивление, экранирование), так и механическую прочность. Для уличных условий предпочтительны кабели с плотной ПВХ-изоляцией, устойчивой к ультрафиолету и перепадам температуры.
Типовые схемы соединения двух антенн и их реализация
Один из распространённых вариантов – это схема с делителем мощности (например, сплиттер). Она позволяет разделить сигнал на два потока, направляя их к антеннам. Для этого применяется независимый делитель с одинаковыми выходами, который позволяет использовать кабель для соединения двух антенн, например, с одинаковым диапазоном частот. Важно выбирать делитель с минимальными потерями на частоте работы системы, чтобы сохранить качество сигнала.
В другом случае используется комбинированная антенна, которая имеет две антенны, встроенные в одну конструкцию. Такой подход позволяет уменьшить потери сигнала, устраняя необходимость использования дополнительных компонентов для разделения или объединения потоков. Эти антенны могут быть разных типов, например, одной с направленным и одной с всенаправленным излучением, что даёт дополнительные возможности для работы в разных условиях.
Для реализаций, где необходима высокая чувствительность и стабильность сигнала, рекомендуется использовать многочастотные делители. Они дают возможность подключить две антенны, работающие в разных диапазонах частот, и минимизировать потери на частотах, где они могут быть наиболее критичными. Такие схемы обеспечивают улучшение приема и передачи сигналов при минимальных помехах.
При проектировании схемы следует также учитывать длину коаксиального кабеля. Чем длиннее кабель, тем больше потери на линии, что может снизить качество сигнала. Использование высококачественного кабеля с низким коэффициентом затухания поможет минимизировать потери на больших расстояниях.
Кроме того, необходимо обратить внимание на точность настройки антенн, их согласование с импедансом кабеля и делителя. Некачественная настройка может привести к дисбалансу в передаче и приеме сигналов, что снижает общую эффективность системы.
Вопрос-ответ:
Как правильно соединить две антенны через один коаксиальный кабель?
Для соединения двух антенн через один коаксиальный кабель необходимо использовать делитель сигнала или сплиттер. Это устройство позволяет разделить входящий сигнал, направляя его к обеим антеннам с минимальными потерями. Важно выбрать сплиттер с соответствующими характеристиками для вашей частоты и типа антенн. Кабель должен быть качественным, чтобы избежать значительных потерь сигнала.
Какие факторы влияют на качество сигнала при соединении двух антенн через один кабель?
Качество сигнала зависит от нескольких факторов: длины коаксиального кабеля, его качества, типа делителя сигнала и правильности установки антенн. Чем длиннее кабель, тем больше потерь сигнала. Также важно, чтобы делитель сигнала был подходящего типа для выбранных антенн и частот. Использование кабеля с низкими потерями и высокой частотой работы поможет сохранить сигнал на хорошем уровне.
Можно ли подключить антенны с разными характеристиками через один коаксиальный кабель?
Да, можно, но важно учитывать, что если антенны имеют разные характеристики, такие как частотный диапазон или поляризация, это может повлиять на их совместную работу. Использование антенн, оптимизированных для одной частоты или типовой поляризации, улучшит качество сигнала. В случае использования антенн с различными характеристиками потребуется более сложная настройка и подбор подходящего делителя сигнала.
Как выбрать делитель сигнала для соединения двух антенн через один кабель?
При выборе делителя сигнала важно учитывать частотный диапазон, для которого предназначены антенны, а также параметры коаксиального кабеля. Делитель должен обеспечивать минимальные потери сигнала и быть совместим с типом антенн. Также стоит выбирать устройства с низким уровнем вставочных потерь и высокой надежностью. Лучше использовать делители, рассчитанные на работу в определенных диапазонах частот, чтобы избежать нежелательных искажений.
Какие проблемы могут возникнуть при соединении двух антенн через один коаксиальный кабель?
Одной из главных проблем является потеря сигнала из-за неправильного выбора кабеля или делителя. Также возможны проблемы с совместимостью антенн, если они имеют разные характеристики, такие как частотный диапазон или поляризация. Неправильная установка антенн, особенно в случае их расположения в разных точках, также может привести к снижению качества сигнала. Важно тщательно выбирать компоненты системы и правильно их настраивать.
Как правильно соединить две антенны через один коаксиальный кабель, чтобы минимизировать потери сигнала?
Для правильного соединения двух антенн через один коаксиальный кабель необходимо учесть несколько ключевых моментов. Во-первых, важно использовать делитель сигнала с подходящими характеристиками для уменьшения потерь на высоких частотах. Делители бывают разные: активные и пассивные, с разным уровнем потерь и коэффициентами разделения сигнала. Во-вторых, необходимо соблюдать правильный выбор длины кабеля, так как его чрезмерная длина может привести к затуханию сигнала. Оптимальной длиной считается минимально возможная длина с учётом расположения антенн. Также важно учитывать тип кабеля, его сопротивление должно соответствовать сопротивлению антенн и оборудования (чаще всего 50 Ом). Наконец, следует проверить качество соединений, так как плохие контакты могут значительно ухудшить сигнал. Таким образом, ключевыми факторами для успешного соединения являются правильный выбор делителя сигнала, длина кабеля, тип и качество соединений.
