Отсутствие паспортной таблички на корпусе электродвигателя затрудняет определение его технических характеристик. Однако мощность можно установить с высокой точностью по косвенным признакам. Для этого необходимо провести визуальный осмотр, замеры и воспользоваться базовыми расчетами.
Первый ориентир – геометрические параметры корпуса. Диаметр и длина статора, форма фланца, количество ребер охлаждения указывают на типоразмер, соответствующий определённой мощности. Например, корпус с диаметром около 160 мм и длиной 300 мм чаще всего соответствует двигателю мощностью 7,5–11 кВт при частоте 1500 об/мин.
Следующий способ – определение мощности по току и напряжению. Измерив ток в рабочем режиме и зная питающее напряжение, можно использовать приближённую формулу: P = √3 × U × I × cos(φ) × η, где U – напряжение, I – ток, cos(φ) – коэффициент мощности (обычно около 0,8), η – КПД (ориентировочно 0,85–0,9). Полученное значение даст оценку активной мощности.

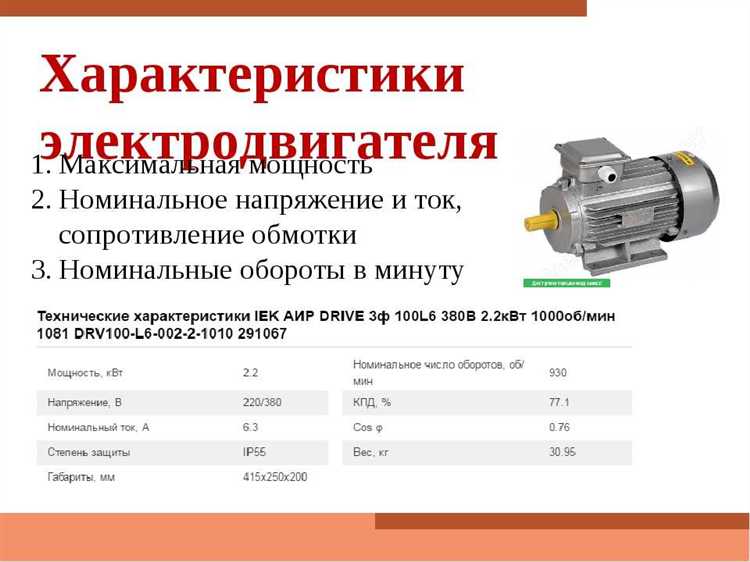

Также можно воспользоваться каталогами и справочниками с типоразмерами электродвигателей. Сравнив внешний вид, количество полюсов, посадочные размеры и характеристики обмотки, несложно найти соответствующую модель и её мощность. Этот способ особенно эффективен при наличии заводской маркировки на корпусе или крышке клеммной коробки.
Дополнительные признаки, такие как диаметр вала, частота вращения, число пазов и сечение обмотки, позволяют уточнить расчёт. Чем больше данных удаётся собрать, тем выше точность определения мощности без необходимости демонтажа или использования стендового оборудования.
Как измерить ток и напряжение на клеммах двигателя
Для измерения напряжения на клеммах электродвигателя необходим мультиметр с функцией измерения переменного напряжения (AC). Подключение щупов выполняется напрямую к клеммам двигателя, при этом двигатель должен работать под нагрузкой. Измерение выполняется по фазам, отдельно между каждой фазной клеммой и нулевой точкой (если она доступна), либо между фазами – при подключении по схеме «звезда» или «треугольник» соответственно. Значение напряжения должно соответствовать номиналу питающей сети (например, 220 В или 380 В). Отклонения более 10 % указывают на проблемы в подаче питания или в подключении.
Для измерения тока потребуется клещевой амперметр, способный измерять переменный ток в диапазоне до 100 А или выше. Измерение тока проводится на каждой фазе по отдельности. Токовые клещи обхватывают только один провод – фазный. Если двигатель подключён по схеме «треугольник», доступ к отдельным фазам должен быть обеспечен на клеммной коробке. При схеме «звезда» с общей нейтралью следует избегать охвата сразу нескольких проводов, чтобы не получить искажённые данные.
Для получения достоверных результатов двигатель должен работать в стабильных условиях, желательно под нагрузкой, близкой к рабочей. Фиксация пиковых токов может быть полезной при запуске, но для оценки мощности важны именно установившиеся значения. Полученные данные по току и напряжению далее используются при расчёте активной мощности по формуле P = √3 × U × I × cosφ – при наличии данных по коэффициенту мощности.
Как рассчитать приблизительную мощность по токовой нагрузке
Для ориентировочной оценки мощности асинхронного электродвигателя можно использовать измеренный рабочий ток и известное напряжение питания. Основная формула для расчёта активной мощности в однофазной сети: P = U × I × cos(φ), где:
– P – мощность в ваттах;
– U – напряжение в вольтах;
– I – ток в амперах;
– cos(φ) – коэффициент мощности (обычно 0.75–0.85 для асинхронных двигателей без конденсаторов).
Для трёхфазных двигателей формула усложняется: P = √3 × U × I × cos(φ). Здесь U – линейное напряжение, чаще всего 380 В. Например, если двигатель подключён к сети 380 В, ток на каждой фазе составляет 5 А, а cos(φ) принят за 0.8, то мощность составит: P ≈ 1.73 × 380 × 5 × 0.8 ≈ 2.63 кВт.
Необходимо учитывать тип подключения обмоток: «звезда» или «треугольник». При «треугольнике» ток в проводе равен фазному, а при «звезде» – линейный ток выше фазного в √3 раза. Если тип подключения неизвестен, расчёт проводится по наихудшему сценарию с максимальным током.
Измерения следует проводить в установившемся режиме работы при номинальной нагрузке. При холостом ходе ток будет занижен и не даст точного представления о мощности. Желательно использовать токовые клещи с True RMS для повышения точности при наличии искажённой синусоиды.
Полученное значение активной мощности можно перевести в механическую, делением на КПД. При отсутствии точных данных берут КПД 0.85–0.9 для двигателей от 1 до 5 кВт. Например, при измеренной электрической мощности 2.6 кВт и КПД 0.88, механическая мощность составит 2.6 × 0.88 ≈ 2.29 кВт.
Как использовать размер и массу двигателя для оценки мощности
Габаритные размеры и масса электродвигателя часто позволяют приблизительно оценить его мощность, особенно если нет доступа к паспортным данным. Для этого необходимо учитывать конструктивный тип, назначение и предполагаемую частоту вращения.
Чем выше мощность, тем больше требуется материалов на обмотки, сердечники и охлаждение. Это прямо отражается на весе и объёме двигателя. Например, асинхронные трёхфазные электродвигатели на 380 В с частотой вращения 1500 об/мин при увеличении мощности имеют следующую закономерность:
- двигатели мощностью 1,5 кВт весят в среднем 20–25 кг и имеют длину корпуса около 30 см;
- двигатели 4 кВт весят около 35–45 кг, корпус – около 40 см;
- двигатели 7,5 кВт – от 60 кг, длина корпуса превышает 50 см.
Если известен типоразмер (например, с корпуса можно считать маркировку: 80, 100, 132 и т.д.), его можно соотнести с мощностью по справочным данным производителя. Например, двигатель с типоразмером 100 чаще всего соответствует мощности 2,2–3 кВт.
Также стоит учитывать конструктивные особенности:
- У двигателей с повышенной частотой вращения (3000 об/мин) меньшие габариты при той же мощности.
- У взрывозащищённых или с усиленной защитой масса может быть выше при той же выходной мощности.
- У старых моделей советского производства вес выше из-за использования массивных обмоток и чугунных корпусов.
Если имеется возможность взвесить двигатель, можно ориентироваться по эмпирическому показателю: 6–8 кг массы на 1 кВт мощности для стандартных асинхронных двигателей. Более точную оценку можно получить, сравнив двигатель с аналогичной моделью известного производителя, найденной по визуальному сходству и размерам.

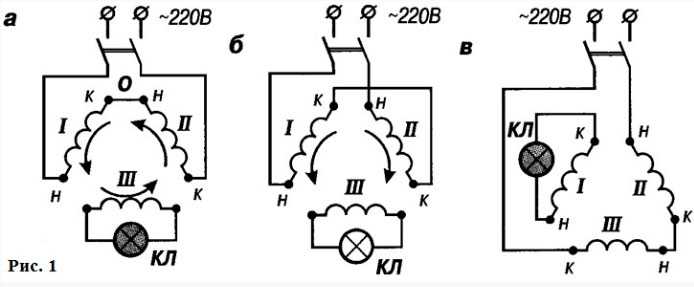

Как определить мощность по числу полюсов и частоте вращения
Число полюсов статора напрямую влияет на синхронную скорость вращения электродвигателя. Формула для расчёта синхронной частоты:
nсин = 120 × f / p, где:
- nсин – синхронная скорость, об/мин
- f – частота сети, Гц (обычно 50 Гц)
- p – число полюсов
Например, для двухполюсного двигателя: nсин = 120 × 50 / 2 = 3000 об/мин. Фактическая скорость будет ниже из-за скольжения, характерного для асинхронных двигателей. Чем ниже частота вращения, тем выше обычно мощность при одинаковых габаритах, поскольку низкооборотистые двигатели рассчитаны на больший крутящий момент.
Чтобы использовать число полюсов и скорость для приближённой оценки мощности, нужно:
- Измерить частоту вращения ротора тахометром или с помощью частотомера и стробоскопа.
- Определить предполагаемое число полюсов, используя обратную формулу: p = 120 × f / n. Полученное значение округляется до ближайшего чётного числа.
- Оценить мощность, исходя из типичных мощностных диапазонов для двигателей с данным числом полюсов и габаритами. Например:
- 2 полюса – высокооборотистые, до 5–15 кВт при компактных размерах;
- 4–6 полюсов – мощность может варьироваться от 1 до 30 кВт;
- 8 и более полюсов – применяются в тяговых и крановых установках, часто выше 15 кВт.
Если известны габариты корпуса и частота вращения, можно сузить диапазон мощности, сравнивая с характеристиками стандартных серий (например, ГОСТ 183–74). Низкая частота вращения при больших размерах – явный признак повышенной мощности.
Как рассчитать мощность через момент на валу и обороты
Для оценки мощности электродвигателя по механическим параметрам необходимо знать вращающий момент на валу (М, Н·м) и скорость вращения вала (n, об/мин). Эти данные позволяют вычислить механическую мощность по формуле:
P = (M × n) / 9550
Где P – мощность в киловаттах, M – момент в ньютон-метрах, n – число оборотов в минуту. Коэффициент 9550 – это постоянная, учитывающая перевод оборотов в радианы и ватты в киловатты.
Измерить момент можно при помощи динамометрического ключа или тензометрической муфты. При отсутствии точного оборудования можно использовать тормозной рычаг с известным плечом и зафиксировать усилие с помощью безмена. Для расчёта:
M = F × L
Где F – сила (Н), L – длина рычага (м).
После получения значения момента и скорости вращения, подставьте их в формулу для получения приближённой мощности. Например, при моменте 12 Н·м и 1450 об/мин:
P = (12 × 1450) / 9550 ≈ 1,82 кВт
Такой подход позволяет получить реальную механическую мощность, особенно полезную при отсутствии паспортных данных или шильдика.
Как применить аналогию с идентичными моделями электродвигателей
При отсутствии таблички на электродвигателе можно определить его мощность, используя информацию по аналогичным моделям с идентичными характеристиками. Для этого нужно сопоставить геометрические и конструктивные параметры, а также условия эксплуатации.
Первый этап – выявить двигатель с похожими внешними габаритами, числом полюсов и типом крепления. Эти параметры напрямую влияют на мощностные показатели и частоту вращения. Например, если у двигателя такой же диаметр и длина корпуса, то мощность будет находиться в близком диапазоне.
Второй шаг – учитывать номинальное напряжение и ток, которые можно измерить мультиметром на клеммах. Аналогичные модели с идентичными электрическими характеристиками обычно имеют сопоставимую мощность. При этом нужно сверить измеренные параметры с паспортными данными известных моделей в каталоге или технической документации.
Для более точного расчёта можно воспользоваться следующей формулой:
| Параметр | Обозначение | Единица измерения |
|---|---|---|
| Механический момент | M | Н·м |
| Частота вращения вала | n | об/мин |
| Механическая мощность | P | Вт |
Расчёт мощности P через момент и обороты:
P = (M × n × 2π) / 60
Зная момент и число оборотов для аналогичной модели, можно оценить мощность исследуемого двигателя. Для этого следует измерить момент с помощью динамометра или подобрать из технической документации, если аналогичная модель полностью совпадает по габаритам и исполнению.
Важно помнить, что аналогия не учитывает износ и состояние двигателя, поэтому итоговое значение мощности является приблизительным. Рекомендуется проводить сравнение с несколькими моделями и усреднять результаты для повышения точности.
Вопрос-ответ:
Как можно определить мощность электродвигателя, если на нем отсутствует табличка с техническими данными?
Для определения мощности без таблички можно использовать несколько подходов. Один из них — измерение тока и напряжения при работе двигателя с известной нагрузкой, после чего рассчитывают мощность по формуле P = U × I × cosφ, где cosφ — коэффициент мощности, который можно оценить по типу двигателя. Еще один способ — измерение крутящего момента на валу с помощью динамометра и частоты вращения, после чего мощность рассчитывают через формулу P = M × ω, где M — момент, ω — угловая скорость. Также можно сравнить размеры двигателя с аналогичными моделями известных характеристик.
Можно ли определить мощность двигателя по его габаритам и весу? Насколько этот метод точен?
Оценка мощности по размерам и массе двигателя — распространённый практический метод, особенно если есть доступ к каталогам похожих моделей. Обычно у двигателей одинакового типа и конструкции мощность примерно пропорциональна объему или массе корпуса. Однако точность этого способа зависит от конструктивных особенностей и материалов. Например, однотипные двигатели с разными системами охлаждения или обмотками могут иметь существенно разные параметры. Поэтому такой метод даёт приблизительную оценку, но для точных данных требуется дополнительное измерение или поиск аналогов.
Как измерить крутящий момент на валу двигателя, если нет специализированного оборудования?
Без динамометра крутящий момент можно оценить косвенно. Один из способов — подвесить на вал рычаг известной длины и измерить силу, необходимую для его удержания или вращения. Например, если на конце рычага длиной 0,5 метра требуется сила 10 Ньютон, то момент будет равен 10 Н × 0,5 м = 5 Н·м. Такой метод требует аккуратности и точности измерений, но позволяет получить примерное значение момента, достаточное для расчёта мощности при известной частоте вращения.
Как определить частоту вращения двигателя, если отсутствует тахометр?
Частоту вращения можно определить несколькими способами. Простой метод — использовать стробоскоп, который позволяет визуально «заморозить» вращающийся вал и считать обороты. Если стробоскопа нет, можно замерить время, за которое вал совершит известное количество оборотов, например, с помощью секундомера и отметки на валу. Также частоту можно вычислить по числу полюсов и сетевой частоте, зная конструкцию двигателя: n = 60 × f / p, где n — обороты в минуту, f — частота сети, p — число пар полюсов.
Возможно ли использовать аналогию с другими электродвигателями для определения мощности, если характеристики отсутствуют?
Да, сравнение с аналогичными по типу, размеру и конструкции двигателями — один из доступных методов. Если известны параметры похожих моделей из каталогов или по информации производителей, можно сделать выводы о мощности исходя из схожести внешних габаритов, числа полюсов и материалов. Такой подход особенно полезен при ремонте или замене, когда точные данные утеряны. Однако следует учитывать, что разные модификации и предназначение могут влиять на технические характеристики, поэтому итоговые значения имеют приближенный характер.
