Прокладка головки блока цилиндров обеспечивает герметичность между блоком и ГБЦ, предотвращая утечки охлаждающей жидкости, масла и газов сгорания. При выборе материала важно учитывать тип двигателя, конструктивные особенности головки и условия эксплуатации. Ошибки на этом этапе могут привести к прогоранию прокладки, перегреву или падению компрессии.
Алюминиевые головки на чугунных блоках требуют прокладок с высокой эластичностью и способностью компенсировать разные коэффициенты теплового расширения. В таких случаях применяются многослойные металлические (MLS) прокладки с пружинящими слоями и герметизирующими покрытиями. Они хорошо работают в современных бензиновых и дизельных моторах с высоким давлением в цилиндрах.
Графитовые прокладки остаются актуальными для менее нагруженных двигателей и в ремонтных ситуациях. Их выбирают за пластичность, устойчивость к высоким температурам и способность сохранять герметичность при неровной поверхности. Однако графит хуже сопротивляется механическим нагрузкам и может разрушаться при частом перегреве.
Композитные прокладки на основе армированных волокон (например, арамид или стеклоткань) используются в старых двигателях или там, где важна цена. Они менее долговечны и требуют идеально ровной поверхности головки. Их применение допустимо только в моторах без турбонаддува и при низкой степени сжатия.
Металлоасбестовые прокладки почти полностью ушли с рынка из-за токсичности, хотя раньше активно применялись в тяжелых условиях. Сегодня их заменяют безопасные и технологически более устойчивые материалы, не содержащие асбеста.
Какие материалы используют для прокладок ГБЦ и в чем их различия
Многослойная сталь (MLS) – один из самых распространённых вариантов в современном двигателестроении. Прокладки этого типа состоят из нескольких тонких слоёв нержавеющей стали, покрытых термостойким полимером. Такие прокладки хорошо выдерживают высокие давления и температуры, устойчивы к деформациям и предпочтительны для турбированных и высокофорсированных двигателей. Однако требуют идеально ровной поверхности блока и головки, иначе герметичность будет нарушена.
Асмбестосодержащие композиты ранее использовались очень широко, но с развитием экологических стандартов были вытеснены менее вредными материалами. Их преимущество – высокая способность к деформации и компенсирование неровностей сопрягаемых поверхностей. Однако они значительно уступают по термостойкости и долговечности, особенно в двигателях с повышенной температурной нагрузкой.
Графитовые прокладки демонстрируют хорошую термостойкость и устойчивость к агрессивным средам. Благодаря пластичности графита они подходят для чугунных и алюминиевых головок, где возможны незначительные температурные деформации. Минус – ограниченный ресурс в условиях сильных перепадов давления и температуры.
Медные прокладки применяются реже и в основном в спортивных и тюнинговых двигателях. Их можно использовать многократно при условии повторной термической обработки и правки. Медные прокладки требуют идеальной геометрии и качественного уплотнения по периметру цилиндров с использованием дополнительных герметиков или обжима колец.
Металлопаронитовые прокладки сочетают металлическую основу с эластичным слоем паронита. Это бюджетный вариант, подходящий для двигателей с умеренными нагрузками. Сильные температурные и механические воздействия быстро приводят к потере герметичности.

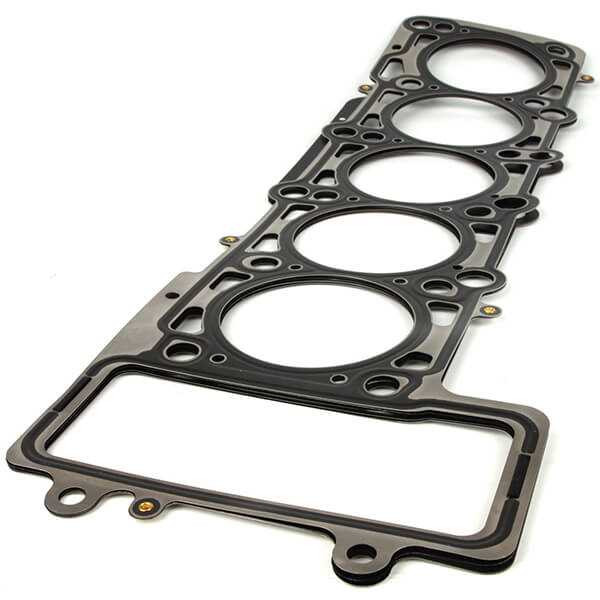

Когда стоит выбрать прокладку из многослойной стали
Прокладки из многослойной стали (MLS) оптимальны для двигателей с высокой степенью сжатия и турбонаддувом. Они состоят из нескольких тонких слоёв нержавеющей стали, соединённых термически и механически, что позволяет прокладке выдерживать экстремальные термические и механические нагрузки без деформации.
- Если двигатель подвергается регулярной нагрузке – агрессивное вождение, участие в соревнованиях, высокая мощность после тюнинга – использование MLS-прокладки снижает риск прогорания или пробоя между цилиндрами.
- При использовании алюминиевой головки блока на чугунном блоке многослойная сталь компенсирует разницу в тепловом расширении и сохраняет герметичность.
- MLS-прокладки рекомендуются при установке турбокомпрессора или компрессора, особенно если давление наддува превышает 0,7 бар.
- Если головка блока шлифована до минимально допустимой толщины, стальная прокладка с увеличенной толщиной позволяет восстановить зазор между поршнем и ГБЦ без потери прочности.
Также стоит учитывать:
- ГБЦ и блок должны иметь идеально ровные поверхности. MLS-прокладка требует минимальной неровности – не более 0,05 мм на 100 мм длины.
- Рекомендуется использовать с головками, затянутыми болтами с контролем угла (торсионная затяжка), обеспечивающими равномерное давление по всей плоскости контакта.
- Необходима точная установка и чистая поверхность – наличие даже мелких загрязнений снижает ресурс уплотнения.
В условиях заводских параметров и умеренных нагрузок выбор в пользу MLS оправдан лишь при наличии соответствующей подготовки поверхности и соблюдении моментов затяжки. В противном случае применение такой прокладки может привести к утечкам и снижению надёжности.
Подходит ли композитная прокладка для вашего двигателя
Композитные прокладки ГБЦ изготавливаются из нескольких слоев армированных волокон, пропитанных термостойкими смолами, с металлическим основанием или без него. Их основное преимущество – высокая степень податливости к неровностям головки и блока, что важно при износе или неидеальной геометрии сопрягаемых поверхностей.
Если головка блока выполнена из алюминия, а блок – из чугуна, тепловое расширение этих материалов может отличаться. Композитные прокладки частично компенсируют это за счёт своей эластичности, снижая риск прорыва газов при неравномерных нагрузках. Однако их ограниченная прочность делает их не лучшим выбором для высокофорсированных и турбированных двигателей.
Для двигателей с чугунной головкой и блоком, где температурные деформации менее выражены, композитная прокладка может обеспечить надежное уплотнение при условии правильного момента затяжки и чистоты поверхностей. При этом давление в цилиндрах не должно превышать штатные параметры, иначе велика вероятность разрушения кромки уплотнения.
Композитные прокладки чаще применяются на бензиновых атмосферных моторах с рабочим давлением не выше 10–11 бар. Для дизелей или бензиновых моторов с наддувом они используются крайне редко из-за недостаточной термостойкости и устойчивости к давлению.
Если после шлифовки головки осталось значительное отклонение от плоскости (до 0,1–0,15 мм), композитный материал может быть временным решением, позволяющим компенсировать неровности без вмешательства в блок. Но при этом возрастает риск снижения ресурса прокладки.
Выбор композитной прокладки целесообразен при ограниченном бюджете, штатных параметрах двигателя и исправной системе охлаждения. При любых признаках перегрева, трещин или нестабильной компрессии стоит рассматривать альтернативные материалы, такие как армированные графитовые или MLS-прокладки.
Влияние типа блока и головки на выбор материала прокладки
Материал блока цилиндров и головки напрямую влияет на термическую нагрузку, плотность посадки и поведение прокладки при тепловом расширении. Чугун и алюминий обладают разной теплопроводностью и коэффициентом линейного расширения, что требует соответствующего выбора материала прокладки для компенсации различий.
Если блок изготовлен из чугуна, а головка – из алюминия, это создает неравномерное тепловое расширение. В такой конфигурации часто применяются прокладки из многослойной стали (MLS), поскольку они способны выдерживать перепады температур и сохраняют герметичность при разнице в расширении между головкой и блоком.
В двигателях с алюминиевыми блоком и головкой нагрузка на прокладку повышается из-за высокой теплопроводности материала и меньшей жёсткости конструкции. В таких случаях прокладка должна не только выдерживать температуру, но и сохранять эластичность. Здесь могут применяться как MLS-прокладки, так и графитовые с армированием, в зависимости от давления в цилиндрах и конфигурации каналов.
Для чугунных головок и блоков допустимо использование как металлических, так и композитных прокладок. Однако при высокой степени сжатия или турбонаддуве предпочтение отдают усиленным прокладкам из стали с дополнительными герметизирующими кольцами вокруг цилиндров.
В моторах с открытым или полузакрытым блоком важна способность прокладки компенсировать микродвижения и неравномерное давление по поверхности. В этом случае особенно критична точность выбора толщины и структуры прокладки, чтобы избежать прорыва газов или утечки охлаждающей жидкости.
Неправильный подбор материала может привести к локальному перегреву, деформации головки, утечкам антифриза и преждевременному выходу из строя всей системы герметизации. Поэтому при замене прокладки необходимо учитывать не только размеры, но и конструкционные особенности пары блок-головка.
На что обращать внимание при выборе прокладки для турбированных моторов
Турбированные двигатели создают значительно более высокие давления в камере сгорания по сравнению с атмосферными. Это увеличивает требования к герметичности и термостойкости прокладки ГБЦ. При выборе подходящего варианта нужно учитывать несколько технически значимых параметров.
- Многослойная конструкция: для турбомоторов оптимальны прокладки из многослойной стали (MLS). Они выдерживают высокое давление и перепады температур за счёт комбинации из нескольких слоёв стали с эластичными покрытиями.
- Точность прижимной силы: поверхность головки и блока должна быть идеально ровной, а усилие затяжки болтов – равномерным. Прокладка должна быть рассчитана на конкретный крутящий момент и схему затяжки, рекомендованную производителем.
- Теплопроводность и термостойкость: материалы, используемые в конструкции, должны сохранять форму при температурах выше 250 °C. Прокладки с графитовыми или армированными слоями, а также медные варианты применимы только при наличии дополнительной доработки поверхностей.
- Наличие фторопластовых или нитрильных уплотнителей: они помогают дополнительно герметизировать каналы масла и охлаждающей жидкости, что критично при высоком наддуве.
- Толщина прокладки: влияет на степень сжатия. Для турбомоторов часто используют прокладки нестандартной толщины (например, 1,2–1,6 мм), чтобы снизить компрессию и избежать детонации. Изменение толщины требует точного расчёта и согласования с настройкой блока управления двигателем.
Также важно избегать несертифицированных прокладок с неизвестной спецификацией, особенно в случае увеличения давления турбонаддува выше заводского уровня. Подбор должен основываться на конфигурации двигателя, типе топлива и целевом уровне буста.
Как поведение материала при нагреве влияет на герметичность
Материалы прокладок ГБЦ испытывают значительные температурные колебания – от комнатной температуры до 250–300 °C и выше. Тепловое расширение влияет на плотность прилегания прокладки к поверхности блока и головки цилиндров. Несоответствие коэффициентов теплового расширения материала прокладки и деталей двигателя приводит к возникновению микропроемов и снижению герметичности.
Металлические прокладки, особенно многослойные стальные (MLS), обладают близким к алюминию или чугуну коэффициентом теплового расширения (около 16–20·10⁻⁶ К⁻¹). Это минимизирует деформации при нагреве и сохраняет стабильное прижатие к контактным поверхностям. В то же время композитные материалы и пробка демонстрируют более высокий или неоднородный коэффициент расширения, что повышает риск образования утечек при нагреве.
Температурная стойкость материала важна для сохранения структурной целостности. Высокотемпературные прокладки из металлокерамики или с нанесённым слоем графита выдерживают длительные циклы нагрева без разрушения и деформации. Недостаточная термостойкость приводит к растрескиванию и снижению уплотнительных свойств.
Учет теплового расширения требует выбора прокладки с эластичными свойствами, способными компенсировать незначительные смещения поверхностей без потери герметичности. Материалы с высокими пластическими характеристиками, например, прокладки с напылением или уплотнительными кольцами из меди, обеспечивают стабильное уплотнение при температурных изменениях.
При установке прокладки следует учитывать, что материал должен сохранять компрессионные характеристики при рабочих температурах. Избыточное сжатие при холодном состоянии может привести к перерастяжению или разрушению прокладки при нагреве, что ухудшит герметичность.
Рекомендация: при подборе прокладки для двигателей с турбонаддувом и высокими рабочими температурами отдавать предпочтение многослойным стальным прокладкам с подтвержденной термостойкостью и коэффициентом теплового расширения, совместимым с материалом блока и головки цилиндров.
Насколько важна обработка поверхности при установке прокладки
Поверхность блока цилиндров и головки должна иметь строго заданный уровень шероховатости – обычно 0,8–1,6 мкм. Слишком гладкая или слишком шероховатая поверхность снижает эффективность герметизации.
Перед установкой прокладки необходимо тщательно удалить старые остатки герметика, масла и загрязнений. Применение растворителей или специальных очистителей предотвращает образование масляной пленки, которая нарушает прилегание прокладки.
Выявленные царапины, раковины или деформации требуют механической обработки – шлифовки или фрезеровки. Глубина снятия металла не должна превышать 0,1–0,2 мм, чтобы не нарушить геометрию и не повлиять на зазор между деталями.
При шлифовке поверхность должна оставаться плоской в пределах допусков производителя двигателя, иначе прокладка не сможет обеспечить необходимую герметичность и быстро выйдет из строя.
Обработка поверхности повышает адгезию прокладки, снижает риск возникновения местных протечек и уменьшает деформационные напряжения при нагреве. Недостаточная подготовка ведёт к быстрому износу прокладки и появлению компрессионных утечек.
Использование контрольных инструментов – щупов, микрометров и плоскопараллельных плит – гарантирует соответствие поверхности требованиям и снижает вероятность ошибок при установке.

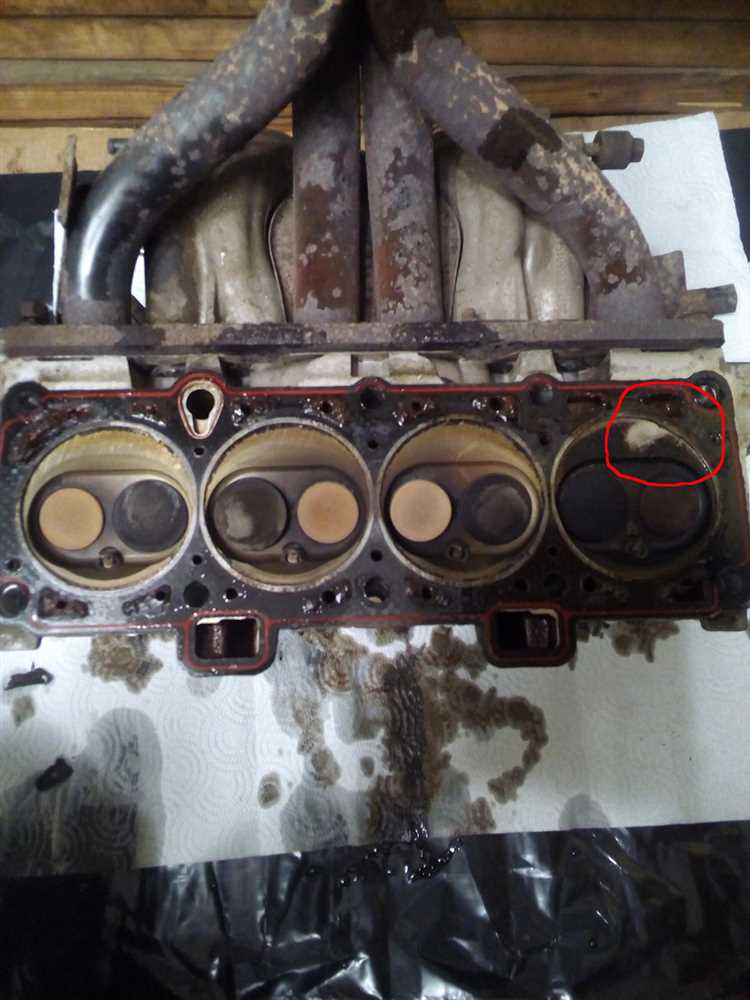

Чем отличаются оригинальные прокладки от аналогов по составу
Оригинальные прокладки головки блока цилиндров изготавливают с использованием высококачественных материалов, специально подобранных под конкретную конструкцию двигателя. В основе часто лежит многослойная сталь (MLS) с уплотняющими покрытиями из специализированных полимеров и графита. Такой состав обеспечивает точное прилегание и устойчивость к перепадам температур и давлениям, характерным для двигателя.
Аналоги, особенно бюджетные варианты, часто содержат более простые материалы: композитные смеси на основе асбеста, резины с тканевым армированием или менее качественную сталь. Толщина и структура слоёв могут отличаться от оригинала, что снижает их герметичность и долговечность.
В оригинальных прокладках применяют покрытия с высокой износостойкостью и химической инертностью, способные выдерживать агрессивные среды моторного масла и охлаждающей жидкости. Аналоги могут использовать более дешёвые полимерные соединения, склонные к разбуханию или растрескиванию при эксплуатации.
Плотность металла и качество прессовки слоёв у оригиналов обеспечивают минимальные деформации при нагреве, что предотвращает вытекание газов и жидкости. Аналоги могут иметь менее стабильную структуру, приводящую к преждевременному выходу из строя.
При выборе прокладки стоит ориентироваться на материалы, используемые заводом-изготовителем двигателя. При этом оригинальные прокладки обеспечивают предсказуемую работу и долговечность, в то время как аналоги требуют тщательной проверки состава и характеристик для конкретного мотора.
Вопрос-ответ:
Какие свойства материала прокладки ГБЦ влияют на её долговечность?
Долговечность прокладки зависит от её способности сохранять герметичность при постоянных перепадах температуры и давления в камере сгорания. Материал должен выдерживать термические нагрузки без деформации и разрывов. Важны устойчивость к воздействию масел и антифризов, а также хорошая эластичность, которая позволяет компенсировать микронеровности прилегающих поверхностей. Металлические прокладки с многослойной конструкцией чаще служат дольше благодаря высокой прочности и способности сохранять уплотнительные свойства при нагреве.
Почему для двигателей с турбонаддувом рекомендуется использовать прокладки из многослойной стали (MLS)?
Двигатели с турбонаддувом испытывают более высокие температуры и давление в камере сгорания. Прокладки из многослойной стали способны лучше удерживать герметичность при таких условиях, так как их конструкция состоит из нескольких стальных листов, которые обеспечивают устойчивость к деформациям и не теряют уплотнительных свойств при расширении металла. Кроме того, MLS-прокладки выдерживают высокие механические нагрузки и сопротивляются выдавливанию, что важно для турбированных моторов.
В чем разница между оригинальными прокладками и аналогами по составу и качеству?
Оригинальные прокладки производятся с применением проверенных материалов и технологий, которые соответствуют требованиям конкретного двигателя. Они проходят строгий контроль качества и имеют точные параметры по толщине, упругости и химическому составу. Аналоги могут использовать менее стойкие материалы, что приводит к снижению срока службы и возможным проблемам с герметичностью. Часто в аналогах применяют упрощённые конструкции или менее устойчивые покрытия, что отражается на их эксплуатационных характеристиках.
Как влияет обработка поверхности головки блока на выбор материала прокладки?
Поверхность головки блока должна быть ровной и чистой, поскольку от этого зависит плотность прилегания прокладки. Если поверхность имеет глубокие царапины или неровности, то прокладка из тонкого металлического материала может не обеспечить должной герметичности. В таких случаях выбирают прокладки с более толстым слоем уплотняющего материала или композитные варианты, которые лучше компенсируют дефекты. Таким образом, состояние поверхности определяет, какой материал прокладки будет наиболее подходящим для надёжного уплотнения.
Почему важно учитывать тепловое расширение материала при выборе прокладки ГБЦ?
При нагреве двигателя детали блока и головки расширяются, и материалы прокладки должны выдерживать эти изменения размеров без потери уплотняющих свойств. Если материал прокладки плохо приспособлен к тепловому расширению, он может треснуть, деформироваться или потерять контакт с прилегающими поверхностями, что приведёт к утечкам и снижению давления. Материалы с хорошей термостойкостью и упругостью обеспечивают стабильное прилегание при изменении температуры, что поддерживает герметичность и предотвращает повреждения двигателя.
Как правильно выбрать материал прокладки ГБЦ для двигателя с высокой компрессией?
Для двигателя с повышенной компрессией важно подобрать прокладку, которая способна выдерживать высокие давления и температуры. Обычно рекомендуют использовать многослойные стальные (MLS) прокладки — они состоят из нескольких слоев стали с уплотнительными покрытиями, что обеспечивает хорошую герметизацию и долговечность. Важно, чтобы материал имел достаточную жесткость и устойчивость к деформации, иначе прокладка быстро выйдет из строя. Также стоит обратить внимание на рекомендации производителя двигателя, так как некоторые силовые установки требуют специфических материалов или покрытий для прокладки.
Какие свойства материала прокладки влияют на её устойчивость к термическому расширению и сжатию?
Материал прокладки должен обладать схожими с металлом головки блока коэффициентами теплового расширения, чтобы избежать зазоров или чрезмерного сжатия при нагреве двигателя. Важна высокая упругость, которая позволяет компенсировать микронеровности поверхности и изменения размеров при циклах нагрева и охлаждения. Хорошо подходят прокладки из многослойной стали с эластомерным покрытием, так как сталь сохраняет прочность, а покрытие обеспечивает герметизацию. Также некоторые композитные материалы содержат армирующие слои, которые препятствуют деформации и продлевают срок службы прокладки.
