ШРУС (шарнир равных угловых скоростей) представляет собой высокоточный узел трансмиссии, обеспечивающий передачу крутящего момента под углом без ощутимых потерь. Он применяется в автомобилях с передним, полным и иногда задним приводом. Основной конструктивный принцип – использование сферических поверхностей и роликов, обеспечивающих плавное движение полуоси при повороте и работе подвески.
В разговорной практике термин «граната» часто используется как синоним ШРУСа, однако с технической точки зрения он обозначает наружный шарнир, то есть именно тот элемент, который соединяет привод с колесом. Наружная «граната» отличается от внутреннего ШРУСа не только формой, но и принципом компенсации осевых смещений – наружный шарнир не имеет этой функции и работает только на передачу усилия при повороте.
Ключевая конструктивная особенность наружной «гранаты» – наличие сепаратора с шариками, размещёнными в направляющих канавках корпуса. Это позволяет сохранять постоянную угловую скорость между валами, несмотря на повороты колес. Внутренний же ШРУС, как правило, выполнен по трипоидному типу, с тремя роликами на подвижных осях, способными скользить в продольных канавках корпуса, компенсируя изменение длины привода при работе подвески.
Выбор типа и конструкции ШРУСа зависит от расположения узла в трансмиссии и требований к углу поворота, допустимому смещению и ресурсу. При замене важно учитывать не только марку автомобиля, но и геометрию вала, наличие стопорных колец, профиль шлицов и тип пыльника. Установка неподходящего типа может привести к преждевременному износу или вибрациям при движении.
Назначение ШРУСа и гранаты в приводе передних колёс
Шарнир равных угловых скоростей (ШРУС) обеспечивает передачу крутящего момента от трансмиссии к колесам с сохранением постоянной скорости вращения при различных углах поворота и ходе подвески. В переднеприводных автомобилях он критически важен для функционирования системы управления и подвески, так как позволяет колесу вращаться и одновременно изменять своё положение в пространстве.
В конструкции переднего привода используются два типа ШРУСов:
- внутренний ШРУС (граната внутренняя) – соединяет приводной вал с коробкой передач;
- наружный ШРУС (граната наружная) – соединяет приводной вал со ступицей колеса.
Внутренний ШРУС работает в условиях осевых перемещений привода, возникающих при работе подвески. Его конструкция обеспечивает небольшой угол отклонения, но допускает значительное продольное смещение, что критично для компенсации хода подвески.
Наружный ШРУС, в свою очередь, предназначен для передачи усилия при больших углах поворота рулевого механизма. Его конструкция допускает до 50–60° отклонения, что обеспечивает нормальную работу управляемых колёс на повороте.
Исправное состояние обоих типов гранат напрямую влияет на:
- устойчивость автомобиля при движении и маневрах;
- отсутствие рывков при разгоне и торможении;
- снижение нагрузки на элементы подвески и трансмиссии;
- уменьшение вибраций и шума в салоне.
Для продления срока службы рекомендуется регулярно проверять состояние пыльников ШРУСов. Повреждение герметичности приводит к попаданию грязи и потере смазки, что вызывает ускоренный износ шарниров.
Конструктивные отличия внутреннего и внешнего ШРУСа
Внутренний ШРУС (также называемый «трипоидным») предназначен для компенсации осевых перемещений полуоси при работе подвески. Его конструкция включает корпус с тремя направляющими, по которым перемещаются ролики, установленные на осях трипода. Такая схема обеспечивает плавное изменение длины привода без заклинивания и эффективную передачу крутящего момента даже при значительных углах работы подвески.
Отличительной особенностью внутреннего ШРУСа является его способность перемещаться вдоль оси, что критично для сглаживания хода подвески. Он устанавливается со стороны коробки передач и работает при меньших углах поворота, чем внешний ШРУС, поэтому его конструкция более специализирована на компенсации продольного движения, а не на повороте колёс.
Внешний ШРУС (шариковый, типа Rzeppa) расположен ближе к колесу и выполняет задачу передачи вращения при постоянном угле наклона полуоси, особенно при повороте рулевого колеса. Внутри корпуса размещены шарики, движущиеся по канавкам в сепараторе между обоймой и корпусом. Такая конструкция обеспечивает стабильную передачу крутящего момента при изменении углов до 45° и более без значительных вибраций.
Ключевое отличие – функциональная направленность: внутренний ШРУС компенсирует осевые смещения, внешний – обеспечивает передачу момента при высоких углах поворота. Внутренний более подвержен осевым нагрузкам, внешний – радиальным и угловым. При выборе запчастей важно учитывать тип и расположение ШРУСа, так как взаимозаменяемость между внутренними и внешними узлами исключена по причине разной геометрии и назначения.
Чем отличается граната от классического ШРУСа по строению
Классический ШРУС, чаще всего применяемый во внутреннем приводе, имеет иной принцип работы. Он строится по типу трипоидного соединения и включает три ролика, установленных на оси, которые скользят по направляющим в корпусе шарнира. Такая конфигурация менее чувствительна к осевым нагрузкам и лучше справляется с перемещениями вдоль оси вала.
Граната отличается большей гибкостью в работе при поворотах колес, но менее устойчива к продольным перемещениям. Классический ШРУС, напротив, устойчив к продольной нагрузке, но имеет меньший диапазон допустимого угла работы. Это определяет их специализацию в приводе: гранаты – снаружи, классические ШРУСы – внутри.
Корпус гранаты, как правило, выполнен из кованой стали с термической обработкой, тогда как внутренние ШРУСы допускают использование сборных элементов из закалённых сплавов. Конструктивное отличие также проявляется в типе фиксации: у гранаты чаще применяется стопорное кольцо на шлицах, в то время как внутренний ШРУС может использовать шлицевое соединение с подвижной посадкой.
Материалы и износостойкость компонентов ШРУСа и гранаты
Компоненты ШРУСа и гранаты изготавливаются из легированных сталей с добавками хрома, молибдена или никеля для повышения прочности и сопротивления усталостному разрушению. Для шариков и сепараторов используется высокопрочная сталь с цементацией или индукционной закалкой, достигающей твердости 58–62 HRC.
Корпуса наружных ШРУСов, часто называемых «гранатами», подвержены высоким ударным нагрузкам и крутящим моментам, поэтому изготавливаются из стали 40Х или аналогов, прошедших объемную термообработку. Это обеспечивает устойчивость к трещинам при резких изменениях направления усилий. Внутренние ШРУСы чаще всего работают в менее экстремальных условиях, но требуют высокой точности посадки, поэтому применяются стали с более низким содержанием углерода, но с высокими антикоррозионными свойствами.
Сепараторы, направляющие и обоймы обрабатываются шлифовкой и хонингованием для уменьшения трения и продления ресурса. Наиболее уязвимыми к износу элементами являются шарики, контактирующие с дорожками. Их ресурс напрямую зависит от качества смазки и герметичности пыльника. При повреждении пыльника срок службы может снизиться в десятки раз из-за абразивного воздействия загрязнений.
Для увеличения износостойкости современные производители применяют нитридирование поверхности и плазменное напыление упрочняющих слоев на рабочие элементы. Также практикуется использование синтетических смазок с повышенной термостойкостью (до 160–180 °C), что особенно важно для наружных ШРУСов, работающих под постоянной нагрузкой при повороте колес.
Рекомендуется каждые 60–80 тыс. км проверять состояние пыльников и при необходимости заменять смазку. Это значительно продлевает срок службы как ШРУСа, так и гранаты, минимизируя риск появления люфтов и разрушения элементов из-за сухого трения.

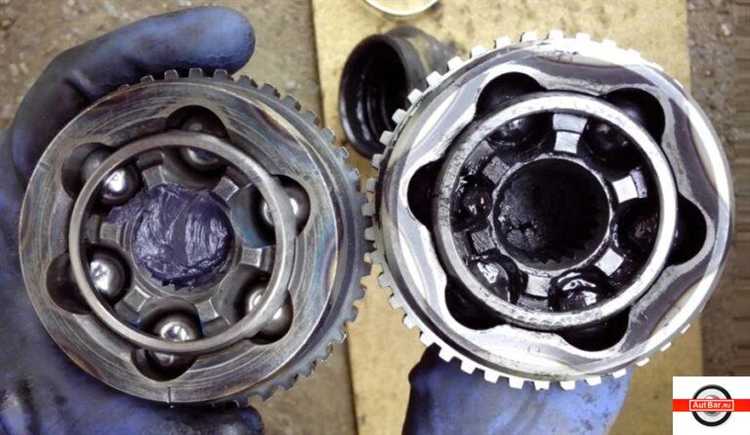

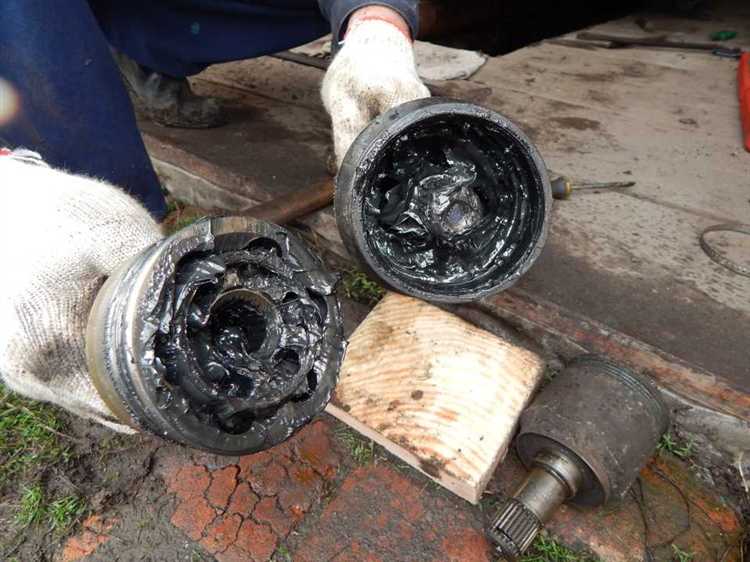

Как определить тип установленного ШРУСа или гранаты по внешнему виду
Для визуального определения типа ШРУСа или гранаты необходимо обратить внимание на форму корпуса, количество и расположение шариков, а также конструкцию пыльника и наличие специфических элементов крепления.
Наружный ШРУС, также называемый «гранатой», имеет шарообразную форму корпуса и крупные внешние проточки. На торце часто видны шесть шариков, равномерно распределённых по кругу. Внешняя часть обычно снабжена шлицами для установки в ступицу. Пыльник широкий и фиксируется двумя хомутами. Такой тип характерен для колесной стороны привода.
Внутренний ШРУС визуально массивнее и имеет цилиндрическую форму корпуса с более узкими проточками. В некоторых вариантах используется трипоидная конструкция, где вместо шариковых каналов установлены три ролика на направляющих. Эти элементы хорошо видны при снятом пыльнике. Приводной вал вставляется внутрь корпуса, а не выходит наружу, как в наружном ШРУСе.
ШРУСы типа «трипоид» можно узнать по трём роликам, закреплённым на крестовине. Они размещены в направляющих внутри чашки, что делает конструкцию заметно отличающейся от классического шарикового ШРУСа. Такие компоненты встречаются только с внутренней стороны.
Если корпус соединён с валом жёстко и на нём отсутствуют внешние шлицы, это, как правило, внутренний ШРУС. Наличие стопорного кольца или характерной ступеньки на оси – дополнительный признак внутреннего типа.
Ориентироваться можно также по направлению установки: наружные ШРУСы располагаются ближе к ступице, внутренние – ближе к коробке передач. Однако окончательно тип можно определить только при снятом пыльнике и визуальной оценке внутренней конструкции.
Особенности замены ШРУСа и гранаты при ремонте привода
При замене ШРУСа важно учитывать его конструктивные особенности: внешний ШРУС обычно снимается с приводного вала без демонтажа самого вала, что облегчает работу. Внутренний ШРУС может требовать снятия ступицы или разборки подвески для доступа.
Граната представляет собой более сложный узел, где шарниры соединены сферическими элементами в корпусе. Для замены гранаты часто требуется снять весь приводной вал, так как она расположена на его конце и неразборна. Демонтаж требует аккуратного снятия стопорных колец и частой замены сальников.
При установке нового ШРУСа необходимо соблюдать точную посадку элементов и использовать рекомендованную смазку – обычно это высококачественная литиевая или молибденовая смазка. Несоблюдение требований приводит к быстрому износу и вибрациям.
В случае замены гранаты важна чистота и контроль износа внутренних элементов. Рекомендуется заменять сальники одновременно с шарниром, чтобы предотвратить попадание грязи и влаги. При установке следует проверять свободный ход и отсутствие люфта.
Особое внимание при ремонте уделяется правильному моменту затяжки крепежа, так как недостаточная или чрезмерная затяжка влияет на срок службы и безопасность привода. Для гранаты это критично из-за высокого давления на шарниры.
Вопрос-ответ:
В чем основное конструктивное отличие между классическим ШРУСом и гранатой?
Классический ШРУС представляет собой шарнир с роликами или шариками, которые обеспечивают равномерную передачу вращения под углом, а граната — это разновидность ШРУСа с крестовидным шарниром и пазами для движения элементов внутри корпуса. В гранате внутренняя часть выполнена как «карусель» с направляющими пазами, что позволяет лучше распределять нагрузку и работать под более острыми углами. Конструкция гранаты обычно более компактна и рассчитана на специфические нагрузки, тогда как классический ШРУС применим в более универсальных случаях.
Какие признаки внешнего вида помогут определить, установлен ли в приводе гранатный шарнир или классический ШРУС?
Внешне граната обычно имеет более массивный корпус с характерными пазами и крестовиной внутри, что можно увидеть при разборке или внимательном осмотре. Внешний ШРУС чаще всего выглядит как резиновый чехол с хомутами, закрывающий шарнир с шариками или роликами, без выступающих деталей. Если чехол имеет складки, похожие на гармошку, и при снятии видна крестовина с пазами, скорее всего, это граната. Классический ШРУС внутри будет иметь гладкий шарнирный механизм с шариками, без пазов и крестовины.
Какие нюансы нужно учитывать при замене гранаты по сравнению с заменой классического ШРУСа?
При замене гранаты важен точный подбор модели, поскольку конструкция шарнира тесно связана с типом привода и размером пазов. Демонтаж гранаты обычно требует аккуратности, чтобы не повредить внутренние элементы крестовины. Часто нужна предварительная разборка привода. В то время как замена классического ШРУСа более стандартизирована — достаточно снять защитный чехол, извлечь старый шарнир и установить новый. Кроме того, при установке гранаты следует использовать специальные смазочные материалы и соблюдать моменты затяжки, чтобы избежать преждевременного износа.
Как различается износ и долговечность ШРУСа и гранаты в эксплуатации?
Износ классического ШРУСа обычно связан с потерей смазки и повреждением защитного чехла, что приводит к попаданию грязи и воды внутрь шарнира. В случае гранаты конструкция с крестовиной и пазами распределяет нагрузку более равномерно, что в некоторых случаях увеличивает срок службы. Однако граната более чувствительна к неправильному монтажу и требует качественной смазки. В целом, долговечность зависит от условий эксплуатации и качества деталей, но граната способна выдерживать более высокие углы и нагрузки без быстрого износа.
