Переменный резистор позволяет регулировать уровень звука, изменяя амплитуду сигнала, подаваемого на динамик. Для корректной работы важно правильно выбрать номинал резистора – обычно это значение от 1 кОм до 10 кОм, в зависимости от мощности и сопротивления динамика. Неправильный выбор приведёт к искажению звука или перегрузке усилителя.
Подключение резистора должно осуществляться последовательно с динамиком, что обеспечивает плавное снижение громкости без снижения качества звука. Вариант параллельного подключения неэффективен и может привести к короткому замыканию. Рекомендуется использовать качественные детали с минимальным шумом и высокой точностью сопротивления для стабильной работы.
Особое внимание следует уделить монтажу и пайке: соединения должны быть надежными, без окисления и механических повреждений, чтобы избежать скачков сопротивления и потери сигнала. В электрических схемах с переменным резистором часто используется дополнительный фиксирующий резистор, ограничивающий максимальный ток, что защищает динамик и резистор от перегрева.

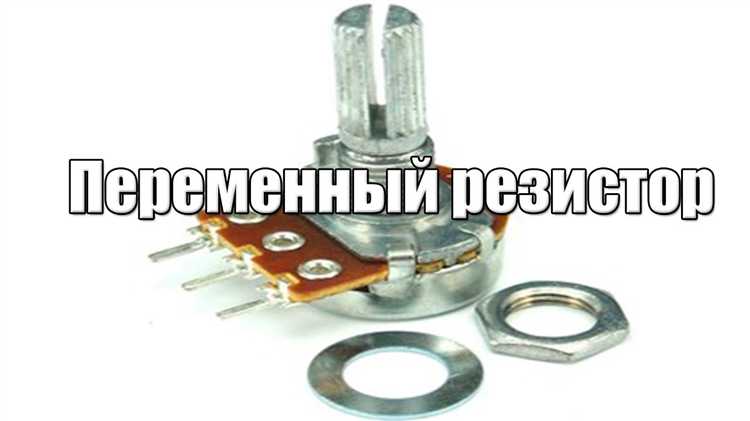

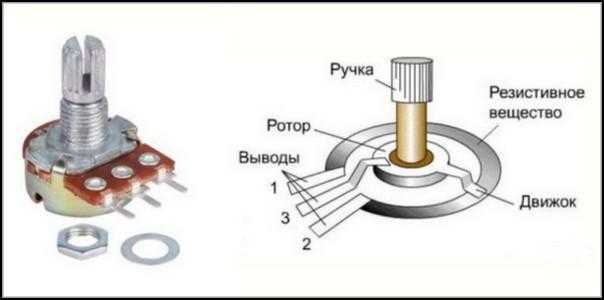

Выбор типа переменного резистора для регулировки громкости динамика
Для регулировки громкости динамика оптимально использовать логарифмические (аудио) переменные резисторы. Их нелинейная характеристика соответствует восприятию громкости человеческим ухом, обеспечивая плавное и удобное управление звуком без резких скачков.
Номинальное сопротивление переменного резистора зависит от импеданса динамика и схемы подключения. Для стандартных 4–8 Ом динамиков обычно применяют резисторы с номиналом от 10 кОм до 100 кОм. Более высокое сопротивление снижает ток через регулятор, что уменьшает нагрузку на него и продлевает срок службы.
Важно выбирать резисторы с мощностью рассеяния не менее 0,25 Вт, а при работе с усилителями средней и высокой мощности – от 0,5 Вт и выше. Это предотвращает перегрев и обеспечивает стабильность параметров при длительной эксплуатации.
Для повышения надежности рекомендуется использовать резисторы с металлическим или углеродным слоем, обладающие высокой стабильностью сопротивления и низким уровнем шума. При необходимости точной регулировки стоит рассмотреть потенциометры с многооборотным механизмом.
Если переменный резистор устанавливается внутри корпуса усилителя, предпочтительнее компактные модели с валом для удобства монтажа и эксплуатации. Для внешних регуляторов следует обратить внимание на защиту от пыли и влаги, например, корпуса с уплотнителями.

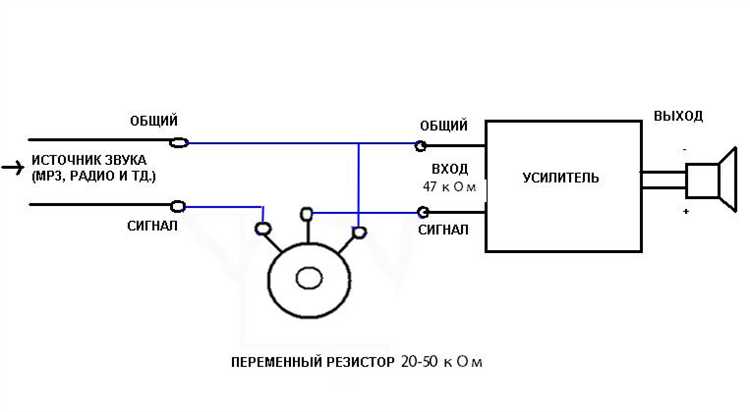

Подключение переменного резистора последовательно с динамиком
Важным параметром является сопротивление переменного резистора. Рекомендуется выбирать номинал в пределах 1–10 кОм, исходя из импеданса динамика и характеристик усилителя. Слишком низкое сопротивление снизит эффект регулировки, слишком высокое – может привести к заметному падению мощности и ухудшению качества звука.
Тип резистора предпочтительно использовать с линейной характеристикой изменения сопротивления (типа «А»), чтобы обеспечить равномерное изменение громкости при повороте ручки. Аудиорезисторы с логарифмической шкалой (типа «В») менее подходят для последовательного включения, так как регулировка может получиться неравномерной.
Последовательное подключение переменного резистора обеспечивает простоту схемы и минимальный набор компонентов, но сопровождается увеличением общего сопротивления цепи, что влияет на громкость и иногда – на качество звука, особенно при больших сопротивлениях резистора.
При монтаже важно обеспечить надежное соединение и минимизировать влияние контактов переменного резистора на звуковой сигнал. Использование качественных резисторов с низким уровнем шума и равномерной подвижной дорожкой положительно скажется на звуке.
Для проверки корректности работы подключенного последовательно резистора рекомендуется измерить напряжение на динамике при максимальном и минимальном положении ручки, а также прослушать динамик на разных уровнях громкости для оценки линейности регулировки и отсутствия искажений.
Особенности подключения переменного резистора параллельно динамику
Подключение переменного резистора параллельно динамику изменяет общее сопротивление цепи, влияя на уровень громкости и нагрузку на усилитель. В такой схеме переменный резистор следует выбирать с номиналом, сопоставимым с сопротивлением динамика, обычно 4–8 Ом, но с учётом возможности регулировки до более высоких значений.
При параллельном включении резистор снижает общее сопротивление нагрузки, что увеличивает ток, протекающий через усилитель. Это может привести к перегрузке или повреждению усилительного каскада, если номинал резистора слишком мал или его мощность недостаточна. Рекомендуется использовать резистор с мощностью не менее 2 Вт для надежной работы.
Регулировка громкости в такой схеме происходит за счет изменения деления тока между динамиком и резистором. При максимальном сопротивлении резистора большая часть сигнала проходит через динамик, а при минимальном – часть сигнала «шунтируется» через резистор, снижая громкость. Важно обеспечить плавность регулировки, выбирая переменный резистор с логарифмической (аудио) характеристикой.
Параллельное подключение переменного резистора подходит для случаев, когда нужно обеспечить ограничение громкости без изменения исходного сигнала, однако не рекомендуется для низкоомных динамиков, поскольку высокие токи могут негативно сказаться на выходных каскадах усилителя.
При монтаже контакты резистора должны быть надежно заизолированы и минимально удалены от динамика, чтобы избежать паразитных шумов и ухудшения качества звука. Также желательно проверять тепловой режим работы резистора при максимальной нагрузке, чтобы избежать перегрева.
Использование переменного резистора с учетом мощности динамика
При подборе переменного резистора для регулировки громкости важно учитывать мощность подключаемого динамика, чтобы избежать перегрева и повреждения компонентов.
- Мощность резистора должна быть не менее 1/4 от номинальной мощности динамика при последовательном подключении. Например, для динамика мощностью 10 Вт резистор должен выдерживать не менее 2,5 Вт.
- Для динамиков с мощностью свыше 20 Вт рекомендуется использовать резисторы мощностью от 5 Вт и выше, чтобы обеспечить надежную работу и стабильность параметров.
- При параллельном подключении переменного резистора мощность рассеиваемой нагрузки резистором уменьшается, но всё равно должна соответствовать минимум 1/10 от мощности динамика, чтобы предотвратить перегрев.
Низкая мощность резистора приводит к сильному нагреву и быстрому выходу из строя. Это особенно критично при высоких уровнях громкости и длительной эксплуатации.
- Перед выбором резистора измерьте сопротивление динамика (обычно 4–8 Ом) и рассчитайте максимальный ток по формуле I = √(P/R), где P – мощность, R – сопротивление.
- Определите максимальное напряжение на резисторе U = I × Rрезистора, учитывая, что Rрезистора обычно варьируется от 1 до 10 Ом для регулировки громкости.
- Выберите резистор с мощностью, рассчитанной по формуле Pрез = U × I, с запасом минимум 20-30% для повышения надежности.
Использование резистора с правильно подобранной мощностью снижает искажения звука и сохраняет долговечность схемы, предотвращая тепловые повреждения как резистора, так и динамика.
Практические советы по минимизации шумов при подключении резистора
Для снижения шумов важно выбирать переменный резистор с низким значением собственных шумов, ориентируясь на тип и конструкцию элемента. Оптимальны углеродные пленочные или проволочные резисторы с минимальным температурным коэффициентом сопротивления.
Подключайте резистор максимально короткими и экранированными проводами, чтобы уменьшить влияние электромагнитных наводок. Избегайте параллельного прокладывания сигнальных и силовых линий, чтобы снизить перекрестные помехи.
Используйте качественные пайки и избегайте холодных соединений – плохой контакт повышает шумы и нестабильность сигнала. При необходимости дополнительно применяйте ферритовые кольца или фильтры, чтобы погасить высокочастотные помехи.
Обратите внимание на заземление: подключение корпуса переменного резистора и динамика к общему точечному заземлению позволяет уменьшить шумы, вызванные потенциалами земной петли.
Если переменный резистор подключается последовательно с динамиком, рекомендуем выбирать номиналы с учётом минимизации потерь и шумов, не превышая рекомендованные значения мощности, чтобы избежать перегрева и термических шумов.
В местах установки переменного резистора избегайте сильных электромагнитных излучений от трансформаторов, моторов и других источников, поскольку они значительно увеличивают уровень шумов.
Проверяйте целостность и состояние изоляции проводов, повреждения увеличивают паразитные емкости и наводки, ухудшая качество сигнала и увеличивая шумы.
Проверка работоспособности схемы с переменным резистором перед эксплуатацией
Для гарантированной надежности и корректной работы схемы с переменным резистором и динамиком необходима последовательная проверка до подключения к источнику сигнала.
- Измерьте сопротивление переменного резистора мультиметром в разных положениях регулятора. Значения должны плавно изменяться от минимального до максимального без скачков и разрывов.
- Проверьте целостность проводов и качество пайки на всех контактах, особенно в местах соединения с резистором и динамиком. Отсутствие надежного контакта приведет к искажениям и шумам.
- Плавное изменение уровня сигнала без резких скачков укажет на корректную работу переменного резистора. При обнаружении резких изменений или отсутствия регулировки проверьте схемные соединения и состояние резистора.
- Используйте осциллограф для анализа сигнала, если доступен. Отсутствие искажений и стабильность амплитуды при изменении сопротивления подтвердят правильность подключения.
- Убедитесь, что номинал переменного резистора соответствует расчетам. Слишком высокий или низкий номинал изменит баланс схемы и снизит качество звука.
Только после выполнения всех проверок допускается эксплуатация схемы под нагрузкой с динамиком на полной мощности.
Вопрос-ответ:
Как правильно выбрать мощность переменного резистора для подключения к динамику?
Выбор мощности переменного резистора зависит от максимальной мощности, которую способен выдержать динамик, а также от уровня тока, проходящего через цепь. Обычно выбирают резистор с запасом по мощности не менее 1,5–2 раза выше расчетной, чтобы избежать перегрева и выхода из строя. Например, для динамика мощностью 10 Вт разумно использовать резистор с мощностью 15–20 Вт. При этом учитывайте, что резистор может нагреваться, особенно при низких значениях сопротивления.
В какой конфигурации лучше подключать переменный резистор к динамику — последовательно или параллельно?
Подключение переменного резистора последовательно с динамиком позволяет регулировать уровень громкости, уменьшая ток, проходящий через динамик. Такой способ обеспечивает более плавную регулировку и защиту от перегрузок. Параллельное подключение встречается реже и обычно служит для создания дополнительного сопротивления, что может изменить общие характеристики нагрузки. В большинстве схем для регулировки громкости используют последовательное включение переменного резистора.
Как проверить работоспособность схемы с переменным резистором перед подключением к динамику?
Перед подключением к динамику необходимо проверить сопротивление переменного резистора в различных положениях регулятора с помощью мультиметра. Убедитесь, что сопротивление плавно изменяется без резких скачков и достигает заявленного максимума. Далее подключите резистор к источнику сигнала и нагрузке с аналогичными параметрами, замеряя напряжение и ток, чтобы убедиться, что регулировка проходит корректно и не вызывает перегрева. Только после этого можно подключать динамик.
Какие типы переменных резисторов лучше использовать для регулировки громкости динамика?
Для регулировки громкости динамиков часто применяют спиральные или проводящие резисторы с линейной или логарифмической характеристикой сопротивления. Логарифмические резисторы более удобны для аудио, поскольку восприятие громкости человеком ближе к логарифмическому изменению. Также стоит обращать внимание на мощность резистора и стабильность его параметров при изменении температуры. Оптимальным выбором являются модели с качественным покрытием и надежным движком для плавной регулировки.
Можно ли использовать обычный переменный резистор для регулировки громкости мощного динамика?
Использование обычного маломощного переменного резистора для мощного динамика не рекомендуется. При большой мощности нагрузка будет слишком высокой для стандартного резистора, что приведёт к его перегреву и возможному выходу из строя. В таких случаях лучше применять специальные резисторы с повышенной мощностью или предусмотреть дополнительное охлаждение. Альтернативой служат регуляторы громкости на транзисторах или цифровые усилители с встроенной регулировкой.
Как правильно подключить переменный резистор к динамику, чтобы регулировать громкость без потери качества звука?
Для регулировки громкости с помощью переменного резистора важно подключить его последовательно с динамиком. Такое включение позволяет изменять сопротивление в цепи, снижая или повышая ток, что отражается на уровне звука. При выборе резистора следует учитывать его номинал — он должен соответствовать сопротивлению динамика и не превышать максимально допустимую мощность. Сопротивление обычно выбирают в пределах от 1 кОм до 10 кОм, в зависимости от конкретной схемы. Кроме того, тип резистора влияет на качество звука — рекомендуется использовать специальные аудиорегуляторы с логарифмической характеристикой, так как человеческое восприятие громкости ближе к логарифмическому закону. При неправильном подключении, например, параллельно динамику, возможны искажения и перегрузка усилителя. Также стоит обеспечить качественные соединения и избегать длинных проводов, чтобы снизить влияние помех.
