Создание собственного USB-шнура может показаться сложным, но с правильными материалами и инструментами процесс становится доступным. Главный элемент, на который стоит обратить внимание при изготовлении кабеля – это тип разъемов, которые вам нужны. В зависимости от устройства, которое вы собираетесь подключать, выбор разъемов может варьироваться от стандартных USB-A до более современных USB-C.
Для начала, необходимо подготовить кабель с изоляцией, который будет использоваться в качестве проводника. Подойдет многожильный кабель с защитой от внешних воздействий. Далее, нужно правильно обрезать и подготовить проводки: тщательно снять изоляцию, избегая повреждения проводников. Важно, чтобы каждый провод был точно и аккуратно соединен с контактами разъема.
Для монтажа разъемов вам понадобятся специальные инструменты, такие как кримпер для закрепления контактов и паяльник, если разъемы требуют пайки. Важно помнить, что неправильная пайка или подключение может привести к поломке устройства, поэтому работайте аккуратно. Проверьте, чтобы проводники не соприкасались между собой, иначе могут возникнуть короткие замыкания.
После завершения сборки важно провести тестирование собранного кабеля. Подключите его к устройствам, чтобы проверить стабильность соединения. Если все работает исправно, вы можете быть уверены, что ваш USB-шнур готов к использованию.
Выбор подходящего материала для USB-шнура
Изоляционные материалы играют важную роль в предотвращении коротких замыканий и защитите от внешних воздействий. Для этого лучше всего использовать ПВХ (поливинилхлорид) или ТПУ (термопластичный полиуретан). ПВХ обладает хорошими электрическими характеристиками, но не всегда устойчив к механическим повреждениям. ТПУ, в свою очередь, более прочный и гибкий, что делает его идеальным для кабелей, подвергающихся частым изгибам.
Экранка или защитная оплетка из металлизированной фольги или медных проводов защищает шнур от электромагнитных помех и улучшает качество передачи данных. Это особенно важно, если кабель используется в условиях с высоким уровнем внешних помех, например, рядом с большими электроприборами.
Особое внимание стоит уделить качеству коннекторов. Для USB-шнура обычно выбирают разъемы с позолоченными контактами, что снижает вероятность коррозии и повышает проводимость сигнала. Пластик, из которого сделаны разъемы, должен быть прочным и устойчивым к механическим повреждениям.
Как подготовить провода для подключения
Перед началом работы необходимо подготовить все провода, которые будут использоваться для изготовления USB-шнура. Важно выбрать качественный материал проводников, чтобы обеспечить стабильную передачу данных и питания. Для этого обычно используются медные или серебряные жилы с хорошей проводимостью.
Сначала нужно снять изоляцию с концов проводов. Для этого аккуратно используйте нож или специализированный инструмент для снятия изоляции. Убедитесь, что снята только внешняя изоляция, не повреждая сами провода.
После снятия изоляции важно очистить концы проводов от возможных загрязнений и лишних волокон. Это можно сделать с помощью салфетки или щетки. На концах проводов нужно оставить примерно 1-1.5 см голого металла, чтобы обеспечить хороший контакт при пайке или подключении в разъем.
Каждый провод должен быть тщательно распрямлен, чтобы избежать образования коротких замыканий при последующей сборке. Если провода имеют многожильную конструкцию, следует аккуратно разделить их, чтобы минимизировать риск касания соседних жил. Если провода изолированы цветами, это поможет в дальнейшей правильной идентификации для подключения.
Важно помнить, что для подключения USB-шнура обычно используются четыре провода: два для передачи данных и два для питания. Обычно для передачи данных используются провода с меньшим сечением, а для питания – с более толстым.

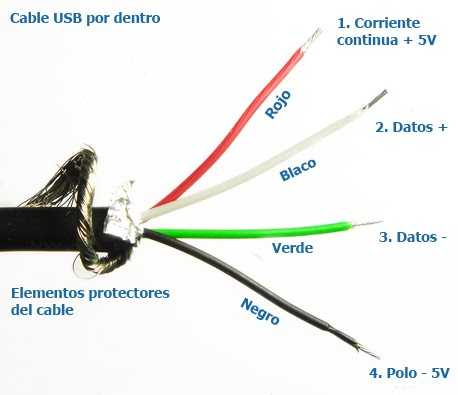

Правильная разводка проводов для разных типов USB
При создании USB-шнура важно правильно распорядиться проводами внутри кабеля в зависимости от типа подключения. Каждый стандарт USB имеет свои особенности в разводке проводов. Рассмотрим ключевые аспекты для наиболее популярных типов: USB-A, USB-B, Micro-USB, USB-C.
Для USB-A и USB-B разводка проводов обычно включает четыре основных контакта:
- VCC (питание) – используется для подачи напряжения (+5V).
- GND (земля) – общий провод, соединяющий оба устройства на земле.
- Data+ (передача данных) – контакт для положительного сигнала передачи данных.
- Data- (передача данных) – контакт для отрицательного сигнала передачи данных.
Важно соблюдать правильное расположение этих проводов, чтобы обеспечить стабильную передачу данных и питание между устройствами. Не стоит перепутать полярность проводов питания, так как это может привести к повреждению устройств.

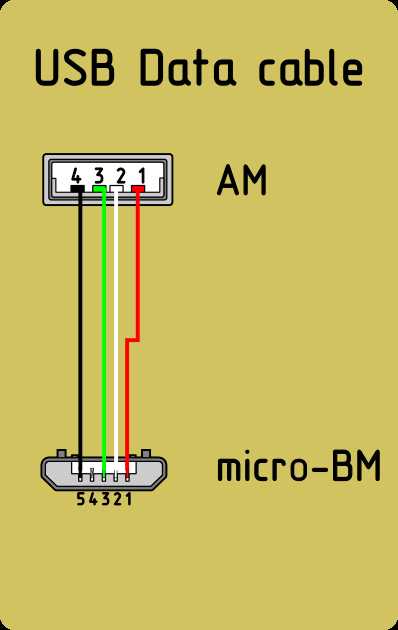

Для Micro-USB разводка также состоит из четырех проводов, но контактные группы расположены несколько иначе. Обычно используемые контакты:
- VCC – провод для питания (+5V).
- GND – земля.
- Data+ и Data- – контакты для обмена данными.
Расположение контактов в Micro-USB и USB-A/B может отличаться в зависимости от производителя, поэтому перед сборкой следует проверять документацию или маркировку на разъеме.
Для USB-C разводка проводов немного сложнее. Этот стандарт поддерживает высокоскоростную передачу данных, а также позволяет подключать устройства обеими сторонами. Разводка проводов в USB-C обычно включает восемь контактов, что позволяет передавать данные и питание по четырем парам проводников. Контакты питания и передачи данных обычно синхронизированы с использованием двусторонних проводников для поддержания скорости передачи и безопасности питания.
Каждый провод в USB-C соединении имеет свою роль и должен быть подключен в соответствии с типом устройства. Проводники питания могут включать дополнительные контакты для передачи напряжения в диапазоне от 5 до 20 вольт в зависимости от потребностей устройства.
Важно помнить, что правильное подключение и разводка проводов критичны для стабильности работы кабеля и предотвращения коротких замыканий. Следите за качеством изоляции проводов и избегайте их перегибов, особенно в области разъема.
Как правильно обжать провода для надежного контакта
Обжать провода для USB-шнура необходимо с особой тщательностью, чтобы избежать плохого контакта и не потерять качество соединения. Несоблюдение правильной технологии может привести к сбоям в передаче данных или перегреву. Рассмотрим ключевые моменты, которые обеспечат надежный контакт.
Для обжима потребуется специальный инструмент – обжимной инструмент для проводов. Он должен быть подходящего размера для работы с используемыми коннекторами.
Следуйте этим шагам:
- Подготовка проводов: Изолируйте конец провода на 1-1,5 см с помощью ножа или специального инструмента для снятия изоляции. Обратите внимание на то, чтобы не повредить медные жилы, так как это ослабит контакт.
- Правильная укладка проводов в разъем: Расположите провода в соответствии с их функциями (питание, данные и земля). Убедитесь, что они не перекрещиваются и не соприкасаются друг с другом, что может вызвать короткое замыкание.
- Обжим: Установите провод в соответствующий контакт в разъеме и зафиксируйте его с помощью обжимного инструмента. Контакт должен быть надежно зафиксирован, чтобы избежать его выпадения при подключении.
- Проверка контакта: После обжима рекомендуется проверить каждое соединение на прочность. Проверьте, не отходит ли провод от контакта, и убедитесь, что нет видимых повреждений.
- Использование термоусадочной трубки: После того как провода зафиксированы в разъеме, можно использовать термоусадочную трубку для дополнительной изоляции. Это защитит контакт от внешних воздействий и повысит долговечность кабеля.
Эти шаги обеспечат надежное соединение и долгую службу вашего USB-шнура. Важно соблюдать последовательность и аккуратность на каждом этапе обжима.

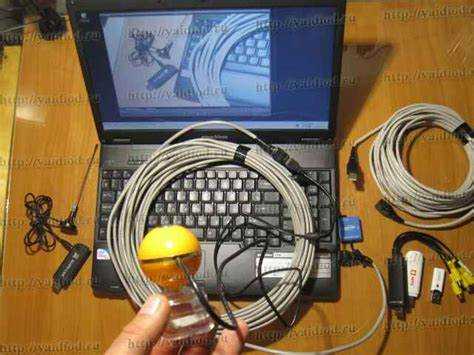

Тестирование готового USB-шнура на работоспособность
После того как все этапы сборки USB-шнура завершены, важно убедиться в его правильной работе. Для тестирования потребуется подходящее устройство и проверенный компьютер.
1. Подключите один конец шнура к USB-порту компьютера или зарядному устройству. Другой конец подключите к устройству, которое поддерживает работу через USB (например, смартфон или внешний жесткий диск).
2. Проверьте, определяется ли устройство. Если USB-шнур предназначен для передачи данных, убедитесь, что устройство распознается в операционной системе и доступны все необходимые файлы.
3. Для тестирования передачи питания используйте мобильное устройство или зарядное устройство. Если устройство заряжается, значит, шнур работает корректно в этом режиме.
4. Если шнур не работает или возникает ошибка, возможно, причиной являются проблемы с контактами. Проверьте, нет ли повреждений проводов или плохого соединения в местах пайки.
5. Для детального анализа можно использовать мультиметр для проверки целостности проводов и правильности соединений. Измерьте сопротивление в каждом из проводников, чтобы убедиться, что нет замыканий или повреждений.
6. Для уверенности в высококачественном соединении и правильной разводке проводов рекомендуется протестировать шнур с несколькими устройствами, чтобы исключить вероятность проблемы с конкретным портом или устройством.
Основные ошибки при изготовлении USB-шнура и как их избежать
Ещё одной частой проблемой является плохой контакт между проводами и разъёмами. Это может происходить из-за некорректного обжима проводов. Для обеспечения надёжного контакта следует использовать качественные обжимные инструменты, подходящие для работы с каждым типом проводки. Рекомендуется внимательно следить за тем, чтобы провода были полностью вставлены в разъём и не имели изгибов или повреждений, которые могут повлиять на соединение.
Ошибки в подготовке проводов могут также привести к проблемам. Неправильная изоляция или повреждение проводников во время снятия изоляции – это одна из распространённых причин, из-за которой шнур может не работать. Для качественной подготовки проводов используйте инструменты с острыми ножами, которые не повредят медь или другие металлы внутри проводов. Также важно аккуратно удалять лишнюю изоляцию, оставляя нужную длину для подключения к разъёму.
При выборе материала для USB-шнура не стоит экономить на качестве. Использование дешёвых или несертифицированных проводов может привести к перегреву и неисправностям в будущем. Для предотвращения таких проблем выбирайте провода с подходящей толщиной и качественным проводящим материалом, например, медь с хорошей проводимостью.
Также стоит учитывать, что неаккуратная сборка и неправильное закрепление разъёмов может стать причиной механических повреждений шнура. Использование дополнительных изоляторов и защиты на месте соединений поможет предотвратить повреждения и повысить срок службы изделия.
Вопрос-ответ:
Какие материалы нужны для изготовления USB-шнура?
Для изготовления USB-шнура вам понадобятся: кабель с несколькими проводами (например, 4 или 5 проводов в зависимости от типа USB), разъемы USB (для каждого конца), паяльник, припой, изоляционная лента или термоусадка, а также инструменты для зачистки проводов и их обжима.
Как правильно обжать провод в USB-разъеме?
Обжимка проводов для USB-разъема требует аккуратности. Сначала следует очистить провода от изоляции, затем подровнять их и вставить в разъем в соответствующем порядке (обычно это: земля, питание, передача данных). Для надежного контакта можно использовать обжимной инструмент, который прижмет контакты на проводах. Затем изолировать места соединений с помощью термоусадки или изоленты для предотвращения короткого замыкания.
Почему важно правильно разводить провода в USB-шнуре?
Неправильная разводка проводов может привести к нестабильной работе устройства или даже к его повреждению. Каждый провод в шнуре выполняет свою функцию: один отвечает за питание, другой — за передачу данных. Неправильное подключение или пересечение проводов может вызвать короткое замыкание или ухудшение передачи сигнала, что в итоге отразится на скорости работы и надежности соединения.
Как проверить работоспособность собранного USB-шнура?
Для проверки работоспособности собранного USB-шнура подключите его к компьютеру и устройству, которое должен заряжать или с которым он будет взаимодействовать. Если шнур передает данные или заряжает устройство, то он собран правильно. Также можно использовать тестеры USB, которые покажут, есть ли передача данных и правильное напряжение на каждом проводе шнура.
