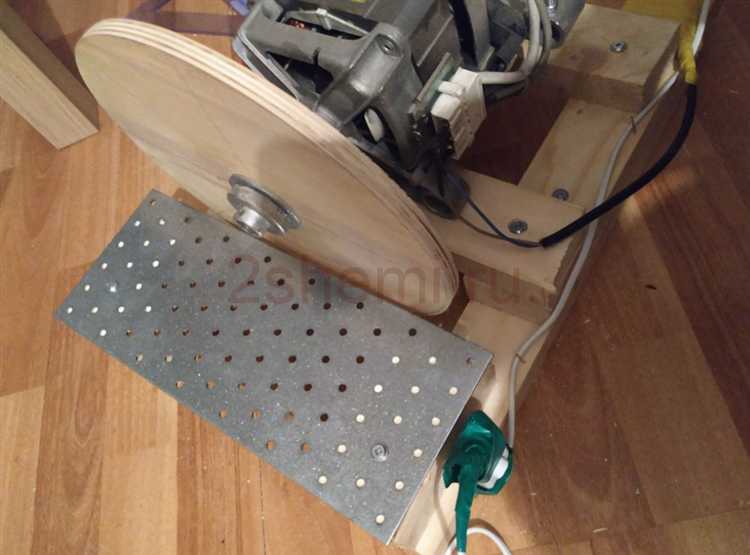

Двигатели от стиральных машин автоматического типа, особенно коллекторные, часто используются в самодельных устройствах: точилах, ленточных шлифовальных станках, токарных и сверлильных установках. Однако штатные обороты таких моторов нередко превышают 10 000 об/мин, что делает их непригодными для ряда задач без предварительного снижения частоты вращения.
Снижение оборотов можно реализовать как механическим, так и электрическим способом. Среди механических решений – использование редукторов, ремённой передачи с разными диаметрами шкивов, а также установка червячной передачи. Электрические методы включают регулировку напряжения питания через тиристорные регуляторы или преобразователи частоты (в случае асинхронных двигателей).
Выбор метода зависит от типа двигателя: коллекторный мотор допускает управление оборотами изменением напряжения, в то время как асинхронный требует изменения частоты тока. Некорректный подбор метода может привести к перегреву обмоток или потере крутящего момента, поэтому важно учитывать технические характеристики применяемого двигателя и нагрузку на вал.
В некоторых случаях эффективным решением становится комбинированный подход: сначала грубое снижение оборотов через ремённую передачу, затем – точная настройка скорости с помощью электронного регулятора. Такой способ позволяет добиться устойчивой работы двигателя в нужном диапазоне оборотов без риска перегрузки.
Использование понижающего шкива для уменьшения скорости вращения
Один из эффективных способов снижения оборотов двигателя от стиральной машины – замена штатного шкива на понижающий. Смысл заключается в увеличении диаметра ведомого шкива по сравнению с ведущим. Это приводит к уменьшению числа оборотов на выходе при сохранении крутящего момента.
Например, если на двигателе установлен шкив диаметром 40 мм, а на выходном валу – 120 мм, то передаточное отношение составит 1:3. Это означает, что при 3000 об/мин на валу двигателя, вал с понижающим шкивом будет вращаться со скоростью около 1000 об/мин. Такой подход позволяет использовать двигатель в самодельных станках, полировальных или сверлильных устройствах.
При выборе шкивов важно учитывать материал изготовления (алюминий, сталь, текстолит), тип крепления и профиль ремня (чаще всего используется клиновой ремень профиля А или B). Рекомендуется использовать заводские шкивы с точной обработкой посадочных мест и балансировкой – это снижает вибрацию и увеличивает срок службы подшипников.
Установка требует выравнивания валов и натяжения ремня в пределах допустимого – при избыточном натяжении увеличивается нагрузка на подшипники, при слабом – возможен проскальзывание. Для корректной работы желательно предусмотреть натяжной ролик или регулировочные пазы на основании.
Перед применением необходимо рассчитать необходимое передаточное отношение, исходя из требуемой скорости вращения и характеристик нагрузки. При правильном подборе шкивов и их монтаже можно добиться стабильной и безопасной работы двигателя в нужном режиме.
Применение частотного преобразователя для регулировки оборотов
Частотный преобразователь позволяет точно управлять скоростью вращения двигателя за счёт изменения частоты питающего напряжения. Для асинхронных двигателей, установленных в стиральных машинах, это один из самых эффективных способов регулировки оборотов без потерь мощности.
Подключение частотника требует правильного подбора по мощности и напряжению. Например, если двигатель рассчитан на 220 В и мощность около 500 Вт, преобразователь должен обеспечивать аналогичные характеристики с запасом минимум 20%. Важно также учитывать тип двигателя – для коллекторных моделей частотный метод неприменим.
Перед подключением необходимо снять стандартную плату управления и обеспечить прямое питание обмоток. Клеммы U, V, W преобразователя соединяются с фазами двигателя, а параметры задаются вручную или через встроенный ПИД-регулятор.
Частотник позволяет задавать не только фиксированную скорость, но и плавный разгон и торможение, что особенно полезно при запуске с нагрузкой. Также можно установить ограничения по току, предотвратив перегрузку.
Минусами можно считать стоимость оборудования (от 4 000 рублей для бюджетных моделей) и необходимость базовых навыков работы с электричеством. При корректной установке и настройке этот способ обеспечивает стабильную и надёжную работу двигателя с заданными оборотами.
Подключение через понижающий трансформатор и особенности схемы
Понижающий трансформатор может быть использован для уменьшения напряжения, подаваемого на двигатель от стиральной машины, что приведет к снижению его оборотов. Однако такое решение эффективно только для коллекторных двигателей, у которых частота вращения напрямую зависит от величины питающего напряжения.
Для подключения требуется трансформатор, способный обеспечить понижение напряжения с 220 В до 110–160 В в зависимости от требуемой скорости вращения. Мощность трансформатора должна соответствовать мощности двигателя, например, при моторе на 400 Вт трансформатор должен иметь запас не менее 500 Вт.
Схема подключения включает трансформатор, установленный между источником питания и двигателем. Подключение осуществляется через первичную обмотку к сети 220 В, а вторичная обмотка подаёт пониженное напряжение на двигатель. Важно обеспечить защиту от перегрузок – устанавливаются предохранители по входу и выходу, а при необходимости – термозащита.
Один из практических вариантов – использование автотрансформатора с регулировкой выходного напряжения. Это позволяет точно подобрать оптимальное значение для нужной частоты вращения. Регулировка осуществляется механически – вращением ручки на корпусе трансформатора. Для безопасности корпус заземляют, а сам прибор размещают в вентилируемом пространстве.
Прямое подключение через понижающий трансформатор не рекомендуется для асинхронных двигателей, так как снижение напряжения не приводит к адекватному снижению оборотов и может вызвать перегрев. В этом случае предпочтительнее использовать частотный преобразователь.
Механическая передача с редуктором: расчет передаточного числа
Редуктор позволяет понизить скорость вращения вала двигателя за счёт изменения соотношения диаметров и количества зубьев шестерён. Для подбора редуктора необходимо рассчитать требуемое передаточное число, обозначаемое как i.
Передаточное число рассчитывается по формуле: i = n₁ / n₂, где n₁ – частота вращения вала двигателя, n₂ – требуемая частота вращения исполнительного механизма. Например, если мотор вращается со скоростью 2800 об/мин, а выходной вал должен вращаться со скоростью 140 об/мин, передаточное число составит i = 2800 / 140 = 20.
Для получения нужного значения можно использовать один редуктор с соответствующим отношением или каскад из нескольких ступеней. В многоступенчатой передаче итоговое передаточное число вычисляется как произведение частных передаточных чисел каждой ступени: i = i₁ × i₂ × … × iₙ.
Чем выше передаточное число, тем больше усилий испытывает каждая ступень, особенно первая. Поэтому важно учитывать не только передаточное отношение, но и механическую прочность деталей, а также тип редуктора: цилиндрический, червячный, планетарный. Для бытовых применений, включая переделку мотора стиральной машины, часто применяют готовые червячные редукторы с передаточными числами 20, 30, 50 и выше.
Выбор должен учитывать не только требуемую скорость, но и крутящий момент. При уменьшении оборотов возрастает момент на выходном валу, что может привести к перегрузке. При подборе редуктора важно знать мощность двигателя, передаточное число и КПД механической передачи.
Установка реостата в цепь питания двигателя
Для реализации схемы с реостатом необходимо учитывать мощность двигателя и выбрать соответствующее сопротивление:
- Мощность двигателя: 180–400 Вт;
- Номинальное напряжение: 220 В переменного тока;
- Ток: от 1 до 2 А.
На практике применяются проволочные реостаты с керамическим основанием и мощностью от 100 до 200 Вт. Сопротивление подбирается экспериментально в диапазоне 10–50 Ом, в зависимости от требуемого снижения оборотов.
Реостат устанавливается в разрыв одного из питающих проводов:
- Отключить питание двигателя и демонтировать защиту.
- Разрезать один из фазных проводов питания двигателя.
- Надежно заизолировать соединения.
- Плавно регулировать сопротивление при включённом двигателе, отслеживая изменение оборотов.
Реостат быстро нагревается при длительной работе. Рекомендуется:
- Устанавливать его в металлическом корпусе с вентиляцией;
- Избегать эксплуатации при полной нагрузке мотора;
- Использовать только для кратковременного изменения скорости вращения.
Этот способ не обеспечивает стабильной регулировки и приводит к потерям энергии в виде тепла. Он подходит в случаях, где точная настройка не требуется, а простота конструкции важнее эффективности.
Ограничение напряжения с помощью симисторного регулятора
Симисторный регулятор позволяет эффективно ограничить напряжение в цепи питания двигателя, что напрямую влияет на снижение его оборотов. Работа устройства основана на изменении фазы подачи переменного тока на двигатель. При изменении угла включения симистора изменяется среднее напряжение, подаваемое на мотор, что позволяет контролировать его скорость.
Для реализации симисторного регулятора требуется минимальный набор компонентов: симистор, диод, резистор и потенциометр. Этот регулятор прост в установке и позволяет добиться точной настройки оборотов. Главное преимущество метода заключается в том, что симистор может работать при высоких токах и с переменным напряжением, что делает его идеальным для использования в электрических двигателях стиральных машин.
Чтобы настроить регулятор для оптимальной работы с конкретным двигателем, следует учитывать его номинальное напряжение и ток, а также особенности схемы. Важно правильно подобрать симистор по мощности, чтобы избежать перегрева и поломки компонентов. Рекомендуется использовать симисторы с хорошей теплоотводящей способностью.
Недостаток метода – возможное увеличение уровня электромагнитных помех из-за работы с переменным током и изменяющимся напряжением. Для их минимизации следует устанавливать фильтры на выходе устройства, что обеспечит стабильную работу двигателя и минимизирует воздействия на другие элементы электросети.
В качестве дополнительного совета рекомендуется использовать симисторный регулятор совместно с контроллером температуры для предотвращения перегрева элементов в системе, что повышает долговечность всего устройства.
Настройка системы управления старой стиральной машины для снижения скорости
Для снижения оборотов двигателя старой стиральной машины потребуется настройка системы управления. Современные стиральные машины часто имеют встроенные электронные блоки, которые позволяют регулировать скорость вращения мотора. В старых моделях управление основано на механических или полуэлектронных системах, что ограничивает возможности регулировки, но все же позволяет осуществить необходимые изменения.
Шаг 1: Проверка системы управления
Первоначально необходимо убедиться в работоспособности системы управления. В старых моделях стиральных машин обычно используется реле, которое регулирует подачу тока на двигатель. Отключение или изменение параметров реле может снизить обороты двигателя. Важно проверить все контакты и соединения, чтобы исключить поломки.
Шаг 2: Использование регулируемого реостата
В некоторых моделях можно установить реостат в цепь питания двигателя. Это устройство позволит варьировать напряжение, подающееся на двигатель, что приведет к снижению его оборотов. Для этого нужно выбрать подходящий реостат с диапазоном регулировки, соответствующим мощности двигателя. Важно следить за температурой реостата, чтобы избежать перегрева.
Шаг 3: Подключение через симисторный регулятор
Симисторный регулятор представляет собой более точное средство регулировки напряжения и, соответственно, скорости вращения мотора. Для его подключения потребуется определенные навыки работы с электрическими схемами, так как симисторный регулятор требует правильной настройки и монтажа. Это устройство позволяет плавно изменять обороты мотора, что дает гибкость в настройке.
Шаг 4: Обновление программного обеспечения (если возможно)
В некоторых старых моделях с элементами программируемого управления можно обновить программное обеспечение. Это поможет интегрировать дополнительные функции регулировки скорости. Однако обновление ПО не всегда доступно, так как многие старые стиральные машины не поддерживают такие изменения.
Шаг 5: Механическая регулировка
Если вышеописанные методы не подходят или невозможны, можно попытаться уменьшить обороты двигателя механическим способом. Для этого следует изменить конструкцию передачи или установить дополнительные шкивы, которые уменьшат скорость вращения. Этот способ подходит для более простых машин с ременной передачей.
Вопрос-ответ:
Как можно снизить обороты двигателя стиральной машины без изменения его конструкции?
Один из способов – это подключение регулятора напряжения. С помощью симисторного регулятора можно уменьшить подачу тока на мотор, что приведет к снижению его оборотов. Это позволяет контролировать скорость без значительных изменений в устройстве самой машины.
Что такое частотный преобразователь и как он влияет на обороты двигателя стиральной машины?
Частотный преобразователь регулирует частоту тока, подаваемого на двигатель. Это позволяет точно изменять скорость вращения мотора. При помощи такого устройства можно плавно и эффективно изменять обороты, что улучшает работу машины и позволяет экономить электроэнергию.
Какие механические способы снижения оборотов мотора могут быть использованы в стиральной машине?
Для снижения оборотов можно использовать редуктор, который уменьшает скорость вращения на выходе, передавая ее через шкив. Также возможен монтаж дополнительных шкивов с разным диаметром, что позволяет регулировать передачу мощности и тем самым снижать обороты.
Можно ли уменьшить обороты мотора с помощью понижающего трансформатора?
Да, использование понижающего трансформатора является одним из методов снижения оборотов. Такой трансформатор понижает напряжение, поступающее на мотор, что приводит к уменьшению его скорости. Однако следует учитывать, что не все двигатели стиральных машин хорошо переносят такую регулировку, особенно если они не предусмотрены для работы с пониженными значениями напряжения.
Как правильно настроить реостат для регулировки оборотов двигателя стиральной машины?
Реостат можно установить в цепь питания двигателя, чтобы регулировать поступающее напряжение. Это позволяет плавно изменять скорость вращения мотора. Для эффективной работы реостата важно правильно выбрать его сопротивление, чтобы оно соответствовало требованиям двигателя и не перегревало его при длительном использовании на низких оборотах.
