Выбор между рядным и V-образным двигателем определяется не только компоновкой цилиндров, но и конкретными задачами, которые ставит перед собой владелец автомобиля. Рядные двигатели, как правило, проще по конструкции, легче в обслуживании и дешевле в производстве. Они чаще всего используются в легковых автомобилях среднего класса и городских моделях, где приоритетом является экономичность и надежность.
V-образные двигатели, напротив, чаще применяются в мощных автомобилях, включая спортивные и представительские модели. Благодаря своей компоновке они обеспечивают более компактные габариты по длине при большем числе цилиндров, а также снижают центр тяжести автомобиля. Это положительно влияет на управляемость и устойчивость на высокой скорости.
Рядные моторы демонстрируют более сбалансированную работу при малом числе цилиндров – например, рядная «четвёрка» считается эталоном по плавности хода и ремонтопригодности. Однако с ростом количества цилиндров появляются проблемы с вибрациями и увеличением длины блока, что усложняет размещение в моторном отсеке.
V-образные моторы более предпочтительны для шести и более цилиндров. Они позволяют эффективнее распределять нагрузку на кривошипно-шатунный механизм, обеспечивают лучшую отдачу на высоких оборотах и часто сопровождаются более приятным звучанием. Но они сложнее в обслуживании и менее доступны для самостоятельного ремонта.
Понимание различий между этими типами двигателей важно при покупке автомобиля – будь то городской седан, кроссовер или спорткар. Определяющим фактором становятся не только технические характеристики, но и такие параметры, как стоимость владения, стиль вождения и предполагаемая нагрузка на силовую установку.
Различия в конструкции и принципе работы
Рядный двигатель представляет собой конфигурацию цилиндров, расположенных в одной линии, что упрощает конструкцию и снижает массу блока цилиндров. Коленчатый вал при этом поддерживает равномерное вращение благодаря равномерному распределению цилиндров вдоль оси.
V-образный двигатель формируется из двух рядов цилиндров, расположенных под углом друг к другу, чаще всего 60° или 90°. Такая компоновка уменьшает длину двигателя, но увеличивает сложность узлов и массу за счет дополнительной головки блока и более сложного коленчатого вала.
- Коленчатый вал: в рядных двигателях проще по конструкции и легче, в V-образных – требует сложной балансировки для снижения вибраций.
- Системы охлаждения и смазки: V-образные моторы имеют две головки блока, что усложняет прокладку каналов охлаждения и маслообеспечения, повышая требования к герметичности.
- Распределение нагрузки: В рядных двигателях нагрузка распределяется равномерно по оси, что снижает износ и вибрации; в V-образных – требуется компенсирующая балансировка из-за углового расположения цилиндров.
- Принцип работы цилиндров: В рядных двигателях цикл работы цилиндров строится с равномерным интервалом за счет последовательного расположения, тогда как в V-образных возможны различные схемы зажигания, зависящие от угла развала и количества цилиндров.
Рекомендации по применению основаны на этих конструктивных различиях:
- Для автомобилей с ограниченным пространством и необходимостью компактного мотора предпочтителен V-образный двигатель.
- Для упрощения технического обслуживания и снижения затрат на производство целесообразен рядный двигатель с меньшим количеством сложных узлов.
- Если приоритет – плавность работы и равномерное распределение нагрузок, стоит выбирать рядные двигатели, особенно с четырьмя или шестью цилиндрами.
- Для мощных спортивных автомобилей и тяжелых внедорожников V-образные двигатели с большим числом цилиндров обеспечивают лучший баланс мощности и компактность.
Влияние компоновки на габариты двигателя и автомобиля
Рядный двигатель имеет более удлинённую форму, что увеличивает его длину по сравнению с V-образным агрегатом той же рабочей ёмкости и числа цилиндров. Например, рядный 6-цилиндровый мотор может быть на 20–30 см длиннее V6, что влияет на длину моторного отсека и капота автомобиля.
V-образный двигатель занимает больше места в ширину из-за развала цилиндров, обычно от 60° до 90°, что увеличивает ширину моторного отсека. Однако его меньшая длина позволяет сделать более компактный капот и освободить пространство под передними крыльями для других узлов и агрегатов.
Высота двигателей также различается. Рядный мотор, особенно с большим числом цилиндров, обычно выше V-образного за счёт расположения цилиндров в одну линию, что может ограничивать низкий центр тяжести и ухудшать аэродинамику автомобиля.
С практической точки зрения, рядная компоновка чаще используется в автомобилях с продольной установкой двигателя, где длина моторного отсека не критична, а V-образный двигатель – в моделях с поперечной установкой, где важна компактность и оптимальное распределение массы.
Для компактных автомобилей и спортивных моделей предпочтительнее V-образные моторы, так как они позволяют снизить общий габарит моторного отсека и улучшить управляемость за счёт лучшего центра тяжести. В грузовом и внедорожном сегменте, где важна простота и ремонтопригодность, рядные моторы сохраняют популярность благодаря более простой конструкции и удобству доступа к цилиндрам.
Резюмируя, выбор между рядной и V-образной компоновкой напрямую влияет на проектирование моторного отсека и общие габариты автомобиля, что следует учитывать при разработке и подборе силового агрегата для конкретных задач.
Разница в распределении массы и центре тяжести
Рядные двигатели имеют продольное расположение цилиндров, что приводит к удлинению силового агрегата. Основная масса концентрируется вдоль продольной оси автомобиля, смещая центр тяжести вперед и вверх. Это увеличивает инерцию при поворотах и снижает маневренность в спортивных и компактных автомобилях.
V-образные двигатели, благодаря разнесённому расположению цилиндров под углом (обычно 60-90 градусов), имеют более компактные габариты в длину и большую ширину. Это позволяет расположить двигатель ниже и ближе к центру автомобиля, уменьшая высоту центра тяжести и улучшая распределение массы по осям. Такие характеристики способствуют лучшей устойчивости и управляемости, особенно на высоких скоростях.
В автомобилях с V-образным мотором центр тяжести смещается ближе к середине колесной базы, что снижает нагрузку на переднюю ось и уменьшает склонность к избыточной поворачиваемости. Рядные двигатели обычно создают больший момент инерции вокруг вертикальной оси из-за длинной конструкции, что ухудшает реакцию на рулевые воздействия.
Практически, при выборе компоновки двигателя для спортивных и динамичных моделей предпочтительнее V-образная схема, обеспечивающая более низкий и сбалансированный центр тяжести. Для экономичных и простых автомобилей рядные двигатели остаются оптимальным выбором, несмотря на более высокий центр тяжести и смещение массы вперед.

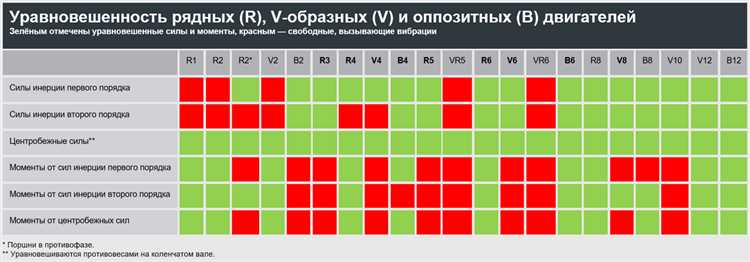

Особенности вибраций и плавности работы
Рядные двигатели, особенно с числом цилиндров 4, имеют выраженные вторичные вибрации из-за неуравновешенности сил инерции поршней, что требует установки балансирных валов для снижения вибраций. В шестицилиндровых рядных моторах балансировка значительно лучше, что обеспечивает более плавную работу без дополнительных устройств.
V-образные двигатели по конструкции изначально обладают лучшей динамической балансировкой за счёт разнесённого расположения цилиндров под углом, что снижает осевые и радиальные нагрузки на коленчатый вал. Особенно это заметно в V6 и V8, где взаимное уравновешивание движущихся масс минимизирует вибрации без необходимости балансирных валов.
Угол развала в V-образных моторах влияет на характер вибраций: классический угол 90° для V8 обеспечивает оптимальную балансировку и плавность, тогда как узкие углы (например, 60° в V6) требуют дополнительной балансировки для устранения вибраций второго порядка.
Рядные моторы легче поддаются тонкой настройке на минимизацию вибраций за счёт однородности компоновки, что упрощает балансировку и снижает нагрузку на крепления двигателя. V-образные двигатели создают меньшую вибрационную нагрузку на кузов, что положительно сказывается на комфорте при движении.
При выборе двигателя для задач с высокими требованиями к плавности хода (например, представительские автомобили) предпочтительнее V-образные конструкции с числом цилиндров от 6 и выше. Для экономичных и компактных моделей часто выбирают рядные моторы с балансирными валами, чтобы сохранить приемлемый уровень вибраций при меньших габаритах.
Сравнение стоимости производства и обслуживания
Рядные двигатели обладают более простой конструкцией, что сокращает затраты на производство. Меньшее количество комплектующих и унифицированные детали позволяют снизить себестоимость на 15–25% по сравнению с V-образными аналогами при сходных объемах производства.
V-образные двигатели требуют более сложного блока цилиндров с двумя головками и системой распределения, что увеличивает затраты на материалы и сборку примерно на 20–30%. Наличие дополнительного балансирного оборудования также отражается на себестоимости.
В обслуживании рядные моторы выигрывают за счет доступности запасных частей и более простого доступа к агрегатам, что снижает затраты на ремонт и ТО в среднем на 10–15%. Простота конструкции облегчает диагностику и ускоряет устранение неисправностей.
V-образные двигатели требуют большего времени на обслуживание из-за плотной компоновки и сложности системы охлаждения и смазки. Это увеличивает стоимость работы сервисных специалистов и часто приводит к необходимости использования специализированного оборудования.
Рекомендация для экономии на обслуживании – выбирать рядные двигатели при эксплуатации в условиях с ограниченным бюджетом и доступом к сервисам, тогда как V-образные предпочтительны для тех, кто готов инвестировать в более сложное техническое обслуживание ради улучшенной динамики и компактности двигателя.
Подходящие типы двигателей для разных классов автомобилей
Компактные и малолитражные автомобили преимущественно оснащают рядными двигателями с 3-4 цилиндрами. Их простая конструкция обеспечивает низкую стоимость производства и обслуживания, а компактные размеры способствуют лучшей компоновке моторного отсека, что важно для экономии пространства и снижения массы автомобиля.
Среднеразмерные легковые автомобили часто используют рядные 4-6 цилиндровые двигатели. Такой тип обеспечивает оптимальный баланс между мощностью, экономичностью и плавностью работы. Рядные шестерки, например, характерны для премиальных моделей благодаря своей сбалансированной работе и высокой надежности.
Для автомобилей бизнес-класса и спортивных моделей распространены V-образные двигатели с 6 и более цилиндрами. V6 и V8 обеспечивают более компактный по длине двигатель при увеличении рабочего объема, что улучшает развесовку и позволяет добиться высокой мощности без значительного увеличения габаритов. Это критично для мощных автомобилей с высокой динамикой.
В сегменте внедорожников и тяжелых автомобилей часто применяют V8 и V12 двигатели. Высокий крутящий момент и устойчивость к нагрузкам делают V-образные агрегаты предпочтительными для транспортных средств с повышенными требованиями к проходимости и грузоподъемности.
Экономичные городские автомобили с ограниченным бюджетом чаще всего выбирают рядные четырехцилиндровые моторы из-за простоты конструкции и доступности запчастей. В то же время, для премиальных моделей класса люкс и спортивных авто характерна установка V-образных моторов с турбонаддувом, обеспечивающих высокую мощность и динамику.
Вопрос-ответ:
В чем основные конструктивные отличия между рядным и V-образным двигателями?
Рядный двигатель располагает цилиндры в одну линию на одном блоке, что упрощает конструкцию и снижает затраты на производство. V-образный двигатель состоит из двух рядов цилиндров, расположенных под углом друг к другу, что позволяет уменьшить длину двигателя при увеличении количества цилиндров. Такая компоновка влияет на габариты и распределение массы двигателя в автомобиле.
Какие типы автомобилей чаще оснащаются рядными двигателями и почему?
Рядные двигатели обычно устанавливают в легковые автомобили среднего и малого класса, а также в некоторых спортивных моделях с четырьмя или шестью цилиндрами. Причина — компактность в ширину, простота обслуживания и экономичность. Их легче разместить в переднем отсеке, что хорошо для переднеприводных платформ и компактных машин.
Как влияет V-образная компоновка двигателя на распределение веса и управляемость автомобиля?
V-образный двигатель обычно короче по длине и ниже по высоте, что позволяет сдвинуть центр тяжести автомобиля вниз и немного вперед. Это улучшает баланс и устойчивость на поворотах, особенно в автомобилях с задним или полным приводом. Однако более широкая конструкция может осложнить компоновку моторного отсека и повлиять на развесовку по осям.
Почему рядные двигатели считаются проще в обслуживании по сравнению с V-образными?
Рядная компоновка подразумевает один блок цилиндров и один распределительный механизм, что уменьшает количество деталей и точек обслуживания. Это облегчает доступ к элементам двигателя и снижает вероятность сложностей при ремонте. V-образный двигатель имеет два блока цилиндров и зачастую двойные распределительные валы, что делает обслуживание более трудоемким.
Какие типы вибраций характерны для рядных и V-образных двигателей и как это влияет на комфорт?
Рядные двигатели с четырьмя цилиндрами могут создавать заметные вторичные вибрации, особенно при высоких оборотах, что требует установки балансирных валов для снижения дискомфорта. V-образные двигатели, особенно с шестью или восемью цилиндрами, обладают более естественным балансом и работают плавнее, что снижает вибрационную нагрузку на кузов и повышает комфорт в салоне.
В чем основные различия между рядным и V-образным двигателями по конструкции и компоновке?
Рядный двигатель имеет цилиндры, расположенные в одном ряду, что делает его более вытянутым и узким по форме. Такой двигатель обычно проще в производстве и обслуживании. V-образный двигатель состоит из двух рядов цилиндров, расположенных под углом друг к другу, образуя букву «V». Это позволяет уменьшить длину двигателя и улучшить распределение массы в автомобиле. Конструкция V-образного двигателя более сложная, требует дополнительных элементов, таких как два клапанных механизма и распределительных вала, но обеспечивает более компактный размер и зачастую лучшую сбалансированность при работе.
