Стартер на Hyundai Elantra XD (выпуск 2000–2006 гг., платформа XD) расположен на стыке двигателя и коробки передач, в нижней задней части моторного отсека, ближе к стороне водителя. Его корпус частично скрыт за впускным коллектором, что осложняет доступ при обслуживании.
Для моделей с двигателем G4GC (2.0 л, DOHC) стартер крепится к блоку цилиндров тремя болтами и соединён с основной электропроводкой через плюсовой кабель от аккумулятора и сигнальный провод от замка зажигания. При демонтаже необходимо отключить клемму аккумулятора и снять воздушный фильтр для расширения зоны доступа.
На автоматических трансмиссиях доступ к стартеру можно получить снизу, приподняв автомобиль и сняв защиту картера. На механических трансмиссиях возможен частичный доступ сверху, но он ограничен из-за плотной компоновки элементов впускной системы. При замене рекомендуется использовать торцевую головку на 14 мм с удлинителем и карданом.
Важно учитывать, что разъёмы стартера подвержены окислению, особенно при эксплуатации в условиях повышенной влажности. Регулярная проверка состояния контактов и креплений позволяет избежать неисправностей при запуске двигателя.
Точное местоположение стартера на двигателях G4GC и G4ED
На двигателе G4GC (2.0 л, DOHC) стартер установлен сзади двигателя, в районе стыка с коробкой передач. Он расположен ниже впускного коллектора, ближе к моторному щиту. Для доступа потребуется снять воздушный фильтр и частично демонтировать патрубки впуска. Крепится стартер тремя болтами к картеру сцепления. Электрические клеммы находятся сверху, подключение выполняется через толстый силовой провод и сигнальный провод от замка зажигания.
На двигателе G4ED (1.6 л, DOHC) стартер также размещён в нижней части задней стороны двигателя, чуть выше уровня поддона картера. Доступ к нему несколько проще, чем у G4GC, особенно при использовании подъёмника. Демонтаж защитного кожуха двигателя и отсоединение нижней части выпускного коллектора облегчит доступ. Крепёж идентичен – три болта, разъёмы питания расположены с левой стороны корпуса стартера при взгляде со стороны радиатора.
Перед началом работ необходимо отключить аккумулятор. Использовать накидные ключи с удлинителем – оптимальное решение для снятия крепёжных болтов в стеснённых условиях. Не рекомендуется использовать ударный инструмент из-за риска повреждения резьбы в картере.
Как добраться до стартера без демонтажа двигателя
На Hyundai Elantra XD стартер расположен в нижней части моторного отсека, со стороны водителя, ближе к стыку двигателя и коробки передач. Для доступа к нему не требуется снимать двигатель, но потребуется частичный демонтаж компонентов снизу.
Поддомкрать переднюю часть автомобиля и надежно зафиксируй на опорах. Сними защиту картера, если она установлена. Далее, отсоедини клемму «минус» аккумулятора для предотвращения короткого замыкания.
Снизу открой доступ к стартеру, который крепится двумя болтами к картеру сцепления. Верхний болт труднодоступен, но его можно открутить длинной головкой с карданом через пространство между мотором и радиатором. Нижний болт проще откручивать снизу.
Отключи разъем управления и силовой провод, зафиксированный гайкой на контактной шпильке. При этом удерживай стартер, так как после откручивания креплений он может выпасть.
Доступ возможен без снятия радиатора, впускного коллектора и подрамника. Однако, удобство повышается при демонтаже вентилятора радиатора, особенно если работы проводятся без ямы.
Различия в расположении стартера у моделей с АКПП и МКПП
На Hyundai Elantra XD стартер размещён по-разному в зависимости от типа трансмиссии. Конструкция крепления и доступ к узлу существенно отличаются у версий с автоматической и механической коробкой передач.
| Тип трансмиссии | Расположение стартера | Особенности демонтажа |
|---|---|---|
| МКПП | Левая сторона двигателя, ближе к стыку с коробкой, в зоне под впускным коллектором | Доступ из-под капота; требуется снятие воздушного фильтра и откручивание одного кронштейна |
| АКПП | Нижняя часть блока двигателя, ближе к моторному щиту, около гидротрансформатора | Удобнее доступ снизу; необходимо демонтировать защиту картера и возможно – открутить одну из опор двигателя |
На моделях с АКПП стартер чаще крепится болтами с разным шагом резьбы – важно не перепутать при установке. На МКПП чаще используются одинаковые болты. Электрические разъёмы у обеих версий идентичны, но длина проводки может отличаться.
При замене стартера обязательно учитывать тип коробки: использовать неправильный стартер (например, от версии с МКПП на АКПП) невозможно из-за отличий в креплении и геометрии корпуса.
Какие элементы мешают доступу к стартеру
На Hyundai Elantra XD стартер расположен в задней части двигателя, ближе к стыку с коробкой передач. Доступ к нему ограничен рядом компонентов, которые необходимо учитывать при демонтаже или замене.
- Впускной коллектор – частично перекрывает доступ сверху. В большинстве случаев его снимать не требуется, но для удобства можно отсоединить патрубки и датчики, расположенные на его поверхности.
- Датчик кислорода (верхний) – находится в непосредственной близости от стартера. Его проводка может мешать при демонтаже, поэтому рекомендуется предварительно отсоединить разъем.
- Жгуты электропроводки – проходят вдоль задней части двигателя. Необходимо аккуратно отвести их в сторону, чтобы избежать повреждений и обеспечить доступ к крепежу стартера.
- Приводной вал (если доступ снизу) – на автомобилях с механической трансмиссией левый привод может ограничивать доступ к нижнему болту крепления. В некоторых случаях удобнее демонтировать стартер со стороны арки переднего колеса.
- Кронштейн выхлопной системы – при работе снизу мешает подлезть к стартеру, особенно при наличии защитного кожуха. Демонтаж кронштейна и частично выпускной трубы может значительно упростить задачу.
Перед началом работ обязательно отключить аккумулятор, чтобы избежать короткого замыкания при снятии клемм стартера.
Какие инструменты понадобятся для снятия стартера
Для демонтажа стартера на Hyundai Elantra XD потребуется набор инструментов, обеспечивающий доступ к крепежу и электрическим соединениям в стеснённом подкапотном пространстве.
- Трещотка с удлинителями: необходима для снятия крепёжных болтов стартера, особенно нижнего, который находится в неудобном месте за двигателем.
- Головки на 12 мм и 14 мм: используются для откручивания болтов крепления стартера к коробке передач и кронштейну.
- Ключ на 10 мм: для отсоединения клеммы «+» от аккумулятора и силового кабеля стартера.
- Отвёртка с плоским шлицем: пригодится для аккуратного отсоединения разъёма управляющего провода.
- Гибкий кардан или универсальный шарнир: облегчает доступ к нижнему болту стартера, особенно при работе снизу.
- Домкрат и опоры: обязательны для безопасного подъёма автомобиля и доступа к стартеру снизу.
- Перчатки и налобный фонарь: повышают удобство и безопасность при работе в ограниченном пространстве.
Использование точных размеров головок и правильных инструментов позволяет избежать срыва граней болтов и упрощает демонтаж без повреждений.
Как определить стартер по внешнему виду и креплениям

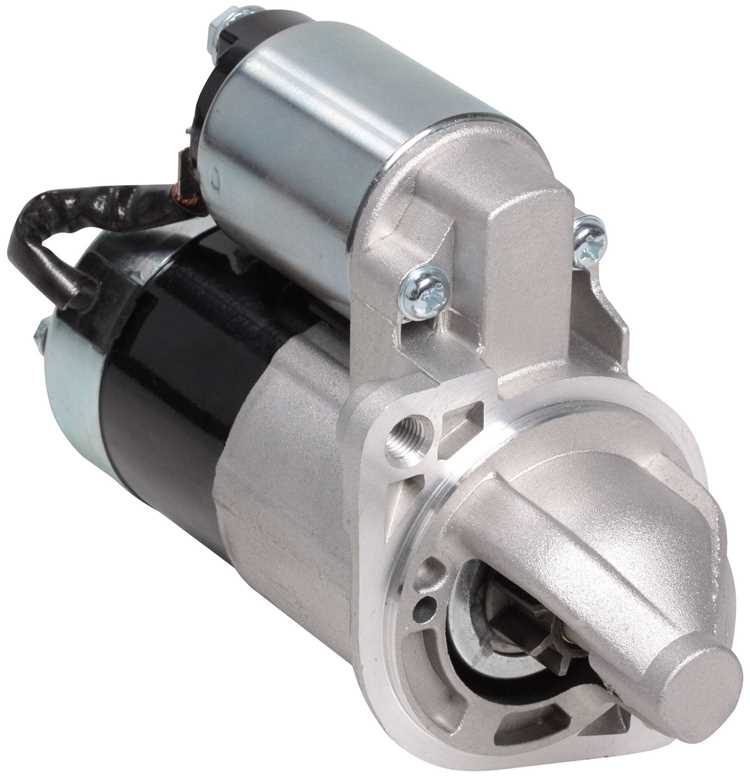

Стартер Hyundai Elantra XD имеет цилиндрический корпус с интегрированным редуктором, чаще всего окрашен в черный или металлический цвет. Его длина около 20–25 см, диаметр – до 10 см. На корпусе имеется втягивающее реле – отдельный цилиндр, прикреплённый сбоку, с двумя клеммами под питание: одна – толстая, для силового провода от аккумулятора, вторая – тонкая, управляющая.
Основное крепление – три монтажных ушка с резьбовыми отверстиями, расположенные в форме треугольника. Они фиксируются к картеру коробки передач. Посадочная плоскость стартера плотно прилегает к двигателю и имеет характерный зубчатый вырез под венец маховика.
Обратите внимание на шестерню бендикса – она видна через открытое отверстие на передней части корпуса. Количество зубьев и тип зацепления должны соответствовать оригинальной модели. У Elantra XD стартер обычно рассчитан под 9-зубчатую шестерню.
Крепёжные отверстия могут быть несимметричны, что исключает установку стартера в неправильной ориентации. Также важно сверить расположение клемм: они должны быть направлены вверх и в сторону аккумулятора при установке на штатное место.
Вопрос-ответ:
Где именно находится стартер на Hyundai Elantra XD с двигателем 1.6?
На Hyundai Elantra XD с двигателем 1.6 стартер расположен в нижней части двигателя, ближе к стыку двигателя и коробки передач. Обычно он находится с тыльной стороны двигателя, немного ниже воздушного фильтра и впускного коллектора. Чтобы его увидеть, может понадобиться снять защиту двигателя и заглянуть снизу.
Можно ли добраться до стартера с верхней части моторного отсека или нужен подъёмник?
Стартер на Elantra XD можно частично увидеть сверху, особенно если снять воздушный фильтр, но для полноценного доступа к креплениям удобнее использовать подъёмник или заехать на яму. Снизу проще откручивать болты и отсоединять провода. Без подъёма работа займёт больше времени и может быть неудобной.
Какие инструменты понадобятся для снятия стартера на Elantra XD?
Для демонтажа стартера потребуются: набор головок (в основном на 12 и 14 мм), удлинитель, трещотка, возможно карданный шарнир, а также отвёртка для снятия разъёмов. Также желательно иметь перчатки и защитные очки, особенно если работа проводится снизу автомобиля.
Есть ли особенности при замене стартера на механике и автомате?
Конструкция стартера и его расположение в моделях с механической и автоматической коробкой передач почти не отличаются. Однако на автомате может быть чуть меньше пространства для маневров, особенно из-за близости масляного щупа и гидравлических магистралей. Подход к демонтажу остаётся практически одинаковым.
Как визуально отличить стартер от других компонентов под капотом?
Стартер — это цилиндрический металлический узел с подключёнными к нему проводами, часто имеет чёрный или серебристый корпус. Он прикручен к корпусу коробки передач и обычно немного утоплен. На нём можно увидеть толстый силовой кабель и управляющий разъём. Визуально он отличается от, например, генератора — стартер меньше и расположен ниже.
