Бортовой компьютер на ВАЗ 2114 – это полезное устройство, позволяющее водителю отслеживать технические параметры автомобиля в режиме реального времени. В зависимости от модели, он может отображать текущий расход топлива, среднюю скорость, температуру охлаждающей жидкости, напряжение в сети и другую важную информацию. Для корректной работы всех функций требуется точная первичная настройка и периодическая калибровка.
Перед началом настройки необходимо убедиться в совместимости установленного бортового компьютера с электроникой автомобиля. Наиболее распространённые модели для ВАЗ 2114 – это Multitronics, Штат, Gamma и БК-06. Каждый из них имеет свои особенности интерфейса и алгоритмы подключения. Например, устройства Штат подключаются через диагностический разъём, а некоторые модели Gamma требуют прямого подключения к цепям питания и датчикам.
Корректное задание параметров объёма топливного бака, числа цилиндров, типа датчика скорости и других характеристик позволяет получать точные показания. Например, при неверно заданном значении объёма двигателя (в литрах) компьютер будет некорректно рассчитывать расход топлива. Поэтому важно ввести данные, соответствующие конкретной модификации ВАЗ 2114, такие как двигатель 1.5 или 1.6, инжекторная система и тип установленного ДПДЗ.
Особое внимание следует уделить калибровке расхода топлива. Для этого необходимо проехать контрольное расстояние (например, 100 км), зафиксировать фактический расход по чекам с АЗС и внести поправочный коэффициент. Многие устройства поддерживают автоматическую коррекцию, но при этом требуют точных исходных данных. Пренебрежение этим этапом приведёт к завышенным или заниженным показаниям.
Также важно правильно установить единицы измерения, тип привода спидометра (механический или электронный) и верно задать параметры времени и даты. Это влияет на корректную работу журналов поездок и статистики. При необходимости, в меню большинства устройств можно сбросить все параметры до заводских и повторно выполнить настройку с нуля.
Подключение бортового компьютера к штатной проводке
Перед началом установки необходимо отключить минусовую клемму аккумулятора, чтобы исключить риск короткого замыкания. Бортовой компьютер подключается через диагностический разъём и несколько сигнальных цепей, присутствующих в штатной электропроводке автомобиля ВАЗ 2114.
Основной сигнальный источник – диагностический разъём (OBD-II или 12-контактный, в зависимости от года выпуска). Для подключения к нему используется соответствующий переходник. Разъём расположен под приборной панелью, рядом с монтажным блоком. Отсюда берутся данные с контроллера ЭСУД (например, блок М73 или Январь 7.2).
Для корректной работы подсветки и отображения параметров рекомендуется также подключение к цепи габаритных огней (через предохранитель F7) и массе кузова (надежный контакт с металлической частью корпуса).
После подсоединения всех проводов проверяется правильность сигналов на дисплее БК. При некорректных данных следует проверить целостность соединений, качество контактов и соответствие распиновки конкретной модели БК. Некоторые устройства требуют программной настройки параметров, таких как тип двигателя, ёмкость бака и тип ДУТ.
Выбор и установка режима отображения данных
Бортовой компьютер на ВАЗ 2114 поддерживает несколько режимов отображения информации: мгновенный расход топлива, среднюю скорость, напряжение бортовой сети, температуру охлаждающей жидкости, пробег до заправки и другие параметры. Чтобы выбрать нужный режим, необходимо использовать кнопки управления, расположенные на корпусе устройства или на панели приборов (в зависимости от модели компьютера).
Для перехода между режимами используется короткое нажатие кнопки «Mode» или аналогичной. Последовательное нажатие позволяет переключаться по кругу. Если требуется зафиксировать конкретный параметр для постоянного отображения, следует удерживать кнопку «Set» в течение 2–3 секунд, пока на экране не появится символ сохранения.
Некоторые модели (например, «Штат Х1» или «Multitronics CL-550») позволяют настраивать главный экран: задавать приоритеты для отображаемых данных или комбинировать несколько параметров на одном экране. Для этого необходимо войти в сервисное меню, удерживая кнопку «Mode» при включении зажигания, и выбрать раздел «Настройка экрана».
Если отображение параметров некорректно (например, расход топлива сильно занижен), требуется откорректировать коэффициенты калибровки в разделе «Настройка датчиков». Особое внимание следует уделить точности ввода данных по объёму бака, среднему расходу и типу инжектора – от этого зависит корректность расчётов.
При установке режима отображения важно учитывать личные потребности: для городского цикла полезно контролировать мгновенный расход и температуру двигателя, при поездках на дальние расстояния – среднюю скорость и остаток хода до заправки. Оптимально настроенный режим повышает информативность панели и снижает риск перегрева или перерасхода топлива.

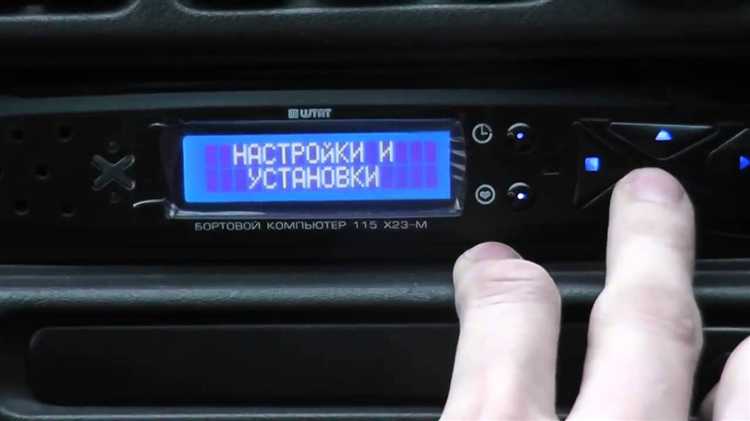

Настройка показаний расхода топлива
Для корректной индикации текущего и среднего расхода топлива на ВАЗ 2114 необходимо вручную задать коэффициент расхода, отражающий особенности работы форсунок и конкретной прошивки ЭБУ. Бортовой компьютер рассчитывает расход по времени открытия форсунок, поэтому значение базируется на пропускной способности форсунок в кубических сантиметрах в минуту.
Для штатных форсунок с производительностью около 137 см³/мин (например, Bosch 0280155710), рекомендуется установить коэффициент в диапазоне от 0.18 до 0.21. Более точное значение можно получить, зная точную модель форсунок и рабочее давление топлива, либо путем калибровки на основании заправки «под горловину» и пробега по одометру.
Для настройки необходимо войти в инженерное меню компьютера, выбрать пункт «Коррекция расхода топлива» или аналогичный, и изменить параметр с шагом 0.01. После каждой корректировки рекомендуется проехать не менее 50 км в смешанном цикле и сравнить расчетный расход с фактическим по заправке.
Если после корректировки наблюдается отклонение более 0.3 л/100 км от фактического значения, следует изменить коэффициент повторно. Также важно учитывать влияние нестабильного давления топлива, загрязнения форсунок и изменения в прошивке ЭБУ – эти факторы напрямую влияют на точность расчёта.
Отображение мгновенного расхода топлива при скорости ниже 5 км/ч может быть некорректным, так как в этот момент расчёты становятся нестабильными. Для оценки актуального расхода следует использовать средние значения на дистанции не менее 10 км.

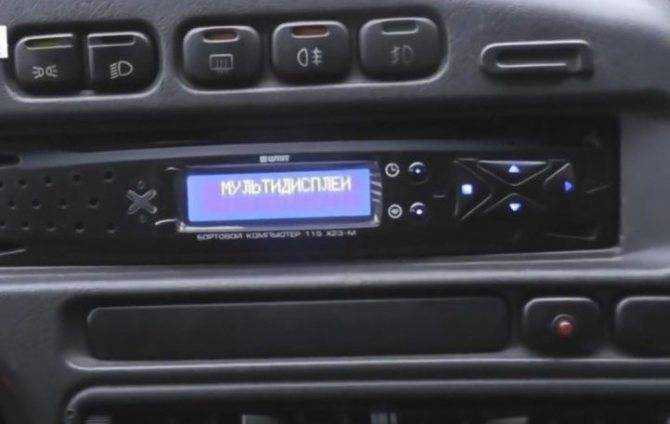

Калибровка датчиков температуры и напряжения
Для точной работы бортового компьютера необходимо откорректировать показания с датчиков температуры и напряжения. Заводские значения могут не учитывать индивидуальные особенности электросети автомобиля или износ компонентов.
Калибровка температуры начинается с проверки актуальных показаний при полностью остывшем двигателе. Температура должна соответствовать окружающей среде. Если наблюдается расхождение более 2–3°C, требуется корректировка:
- Включить режим программирования на БК (обычно удержанием кнопки «MODE» или «SET» в течение нескольких секунд).
- Выбрать пункт «Температурная коррекция» или аналогичный.
- Задать значение поправки (например, -2, если БК показывает 25°C при фактических 23°C).
- Подтвердить сохранение настроек и выйти из режима настройки.
Для калибровки напряжения потребуется мультиметр с точностью не ниже ±0.05 В. Измерения производятся на клеммах аккумулятора при включенном зажигании, но без запуска двигателя. Далее сравниваются данные БК и мультиметра.
- Открыть раздел коррекции напряжения в настройках БК.
- Установить дельту между реальным напряжением и тем, что показывает компьютер (например, +0.3 В).
- Сохранить изменения и проверить, совпадают ли значения после калибровки.
После проведения всех коррекций рекомендуется выполнить повторную проверку через несколько дней эксплуатации, особенно в условиях изменяющейся температуры или после длительной поездки.
Сброс и установка сервисных интервалов
На ВАЗ 2114 с установленным бортовым компьютером предусмотрена функция контроля сервисных интервалов, позволяющая отслеживать пробег до следующего технического обслуживания. Для корректной работы этой функции необходимо вручную задать или сбросить значение после проведения ТО.
Сброс выполняется через меню настроек компьютера. Войдите в раздел «Сервис» или «TO» (в зависимости от модели БК). С помощью кнопок навигации выберите пункт «Сброс сервисного интервала» и подтвердите действие длительным нажатием кнопки ввода. На дисплее появится подтверждение об успешном сбросе значений.
Для задания нового интервала выберите пункт «Установка пробега до ТО». Введите необходимое значение в километрах, например, 10000 км или 15000 км, в зависимости от ваших условий эксплуатации и используемого моторного масла. Подтвердите выбор.
После установки значения компьютер будет автоматически отсчитывать пройденный путь и отображать оставшийся ресурс до следующего ТО. При достижении нуля на дисплее появится напоминание. Игнорирование этого сигнала не влияет на работу автомобиля, но сбивает точность последующих интервалов.
Если вы производите ТО раньше, чем установленный лимит, обязательно выполните сброс вручную, иначе система будет продолжать считать старое значение. Несвоевременный сброс может привести к появлению ошибочного предупреждения о просроченном обслуживании.
Для надежного контроля рекомендуем синхронизировать установку интервалов с отметками в сервисной книжке или мобильном приложении для учета ТО.
Решение проблем с отображением параметров
Если бортовой компьютер ВАЗ 2114 не отображает корректные данные, первым шагом проверьте целостность и надежность подключения разъемов к датчикам. Ослабленные контакты или коррозия на клеммах часто вызывают прерывания сигнала.
При отсутствии показаний температуры двигателя необходимо проверить датчик температуры охлаждающей жидкости (ДТОЖ). Его сопротивление должно соответствовать значениям из технической документации: примерно 2,5 кОм при 20 °C и уменьшаться с ростом температуры. Используйте мультиметр для измерений, если значения не совпадают – замените датчик.
Проблемы с отображением напряжения в бортовой сети часто связаны с неисправностью датчика напряжения или неправильным подключением проводов к блоку управления. Проверьте напряжение на аккумуляторе и на входах блока. Оптимальное напряжение при заведенном двигателе – 13,8–14,5 В.
Если параметры расхода топлива отображаются с ошибками, убедитесь в правильной калибровке расходомера и точности сигналов с датчиков топлива. Перепроверьте настройки в меню бортового компьютера и при необходимости выполните повторную калибровку по инструкции.
В случае искажения данных или «зависания» экранных показателей попробуйте выполнить сброс параметров до заводских установок через сервисное меню. Если проблема не устраняется, рекомендуется проверить микропроцессорный блок управления на наличие внутренних сбоев.
Регулярно проверяйте целостность проводки на наличие переломов и коротких замыканий, особенно на участках с подвижными элементами. Повреждения изоляции приводят к неправильному отображению параметров.
Для выявления ошибок в работе датчиков используйте диагностический сканер с поддержкой протокола, совместимого с ВАЗ 2114. Это позволяет быстро обнаружить неисправности и избежать неправильных показаний на дисплее.
Вопрос-ответ:
Как правильно подключить бортовой компьютер на ВАЗ 2114 к штатной проводке?
Подключение начинается с изучения схемы проводки автомобиля и схемы бортового компьютера. Обычно питание берётся от аккумулятора через предохранитель, а сигнальные провода — от датчиков и разъёмов ЭБУ. Важно использовать качественные клеммы и тщательно изолировать соединения, чтобы избежать коротких замыканий и сбоев в работе. Рекомендуется прокладывать провода вдали от движущихся частей и источников сильных электромагнитных помех.
Какие параметры можно настроить в бортовом компьютере ВАЗ 2114 для корректного отображения расхода топлива?
В бортовом компьютере обычно настраивают калибровочные коэффициенты расхода топлива и объёма топливного бака. Для точных показаний требуется правильно задать расход топлива на холостом ходу и при движении, а также проверить данные с фактическим расходом, измеренным по заправкам. Если расход топлива отображается неверно, настройка этих параметров помогает добиться более точных данных.
Почему бортовой компьютер ВАЗ 2114 не показывает температуру двигателя или показывает её некорректно?
Основная причина — неисправность или неправильное подключение датчика температуры. Также проблема может быть связана с повреждением проводки или коррозией контактов. Иногда требуется выполнить калибровку датчика в настройках компьютера или обновить прошивку, если такая функция доступна. Проверка исправности самого датчика и цепи подключения помогает выявить источник ошибки.
Как сбросить сервисные интервалы через бортовой компьютер ВАЗ 2114 после проведения технического обслуживания?
Для сброса сервисных интервалов обычно нужно войти в меню настроек бортового компьютера, найти раздел сервисных интервалов и выбрать функцию сброса. Процедура может отличаться в зависимости от модели компьютера, но чаще всего это удерживание определённой кнопки на несколько секунд. После сброса система начинает отсчёт интервала заново, что помогает следить за плановым обслуживанием автомобиля.
Можно ли самостоятельно откалибровать датчики напряжения и температуры в бортовом компьютере ВАЗ 2114? Если да, то как это сделать?
Да, самостоятельная калибровка возможна и зачастую необходима для точной работы. В настройках бортового компьютера предусмотрены параметры калибровки, где вводятся поправочные коэффициенты. Для напряжения используется эталонное значение, полученное с помощью мультиметра. Для температуры — сравнение с внешним термометром или заводским датчиком. Изменения вводятся постепенно, с проверкой результатов на практике.
Как правильно подключить бортовой компьютер к электросистеме ВАЗ 2114 без риска повреждений?
Подключение бортового компьютера требует аккуратности и точного следования схеме. Сначала отключите аккумулятор, чтобы избежать короткого замыкания. Затем подключите провода согласно цветовой маркировке: питание – к постоянному плюсу аккумулятора через предохранитель, заземление – к кузову, сигнальные провода – к соответствующим датчикам и проводке. Не используйте скрутки, лучше применяйте клеммы или пайку. После подключения проверьте целостность цепей мультиметром и убедитесь, что предохранители исправны. Только после этого можно подключить аккумулятор и проверить работоспособность компьютера.
Какие параметры бортового компьютера на ВАЗ 2114 можно настроить самостоятельно и как это сделать?
Самостоятельно настраиваются такие параметры, как время, расход топлива, отображение температуры и напряжения, а также сервисные интервалы. Для настройки времени используйте меню бортового компьютера, переключая кнопками часы и минуты. Расход топлива калибруется путём ввода объёма заправленного топлива и пройденного расстояния. Температуру и напряжение можно откалибровать, сравнив показания с внешними приборами. Для установки сервисных интервалов задайте пробег или период времени, после которого компьютер будет напоминать о техобслуживании. Все действия выполняются через интерфейс на панели с учётом инструкции к конкретной модели устройства.
