Клиновой ремень длиной 1450 мм применяется в различных типах оборудования – от компрессоров и насосов до станков и вентиляторов. Неправильное натяжение может привести к проскальзыванию, перегреву, ускоренному износу подшипников или самого ремня. Чтобы этого избежать, необходимо соблюдать точную последовательность действий и учитывать характеристики конкретного механизма.
Перед началом работы важно отключить питание и обеспечить свободный доступ к приводному механизму. Ремень 1450 мм чаще всего относится к типу A или B, и для правильного натяжения нужно учитывать рекомендуемое усилие, которое обычно указывается в килоньютонах или ньютон-сантиметрах производителем оборудования или ремня. Для ориентировочного расчёта усилия можно использовать манометры или специальные измерительные устройства натяжения, например, тензометры ручного типа.
Натяжение считается оптимальным, если при приложении нагрузки 1–2 кгс посередине пролёта между шкивами прогиб ремня составляет 10–15 мм. При этом ремень не должен скрипеть, пробуксовывать или создавать вибрации при запуске и работе агрегата. Также после установки ремень нужно прокрутить вручную несколько оборотов и ещё раз проверить натяжение. Через 20–30 часов работы желательно повторно проверить состояние ремня и, при необходимости, скорректировать его положение.
Игнорирование этих требований приводит к преждевременному выходу из строя ремня, снижению КПД механизма и повреждению шкивов. Поэтому при работе с клиновыми ремнями длиной 1450 мм необходимо действовать строго по техническому регламенту, а также использовать исправный инструмент и неуклонно соблюдать технику безопасности.
Как определить степень натяжения старого ремня перед заменой
Перед демонтажем изношенного ремня следует оценить его текущее натяжение, чтобы сравнить с параметрами нового изделия после установки. Для этого нужно зафиксировать положение шкивов, чтобы исключить их смещение, и вручную проверить прогиб ремня при стандартной нагрузке.
Оптимальное значение прогиба для ремня длиной 1450 мм – около 10–15 мм при усилии нажатия 10 кгс, приложенном в середине пролёта между шкивами. Если прогиб превышает 20 мм при том же усилии, натяжение считается ослабленным. Меньший прогиб (менее 5 мм) указывает на чрезмерную натяжку, что ускоряет износ и повышает нагрузку на подшипники.
Также необходимо осмотреть ремень на предмет деформации профиля. Если боковые поверхности клина потеряли геометрию, ремень мог частично проваливаться в ручьи, что искажает восприятие его натяжения. В этом случае измерения стоит повторить после снятия и визуального осмотра канавок шкивов.
Для точной оценки желательно использовать динамометрический прибор с плоским наконечником. Без прибора допустимо использовать груз с известной массой, подвешенный к центру ремня, фиксируя величину прогиба линейкой. Эти значения пригодятся для ориентировки при натяжке нового ремня.
Как выбрать ремень 1450 подходящего профиля и ширины

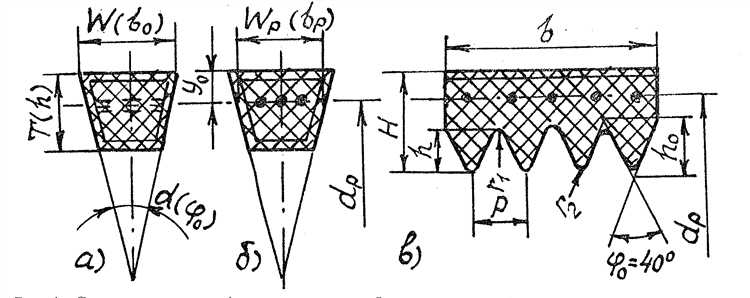

Сначала определите тип шкивов. Наиболее распространённые профили клиновых ремней:
- A – ширина 13 мм, высота 8 мм;
- B – ширина 17 мм, высота 11 мм;
- C – ширина 22 мм, высота 14 мм;
- SPZ, SPA, SPB, SPC – узкопрофильные варианты для более компактных приводов с повышенной мощностью.
Профиль шкива должен точно соответствовать профилю ремня. Измерьте ширину и глубину канавки шкива штангенциркулем. Если профиль неизвестен, измерьте также угол между боковыми стенками канавки и сверяйтесь с характеристиками стандартных профилей.
Не ориентируйтесь только на маркировку старого ремня. Он может быть растянут, сточен по бокам или вовсе не оригинального типоразмера. Надёжнее провести замеры шкива или уточнить спецификации в техдокументации оборудования.
При выборе ширины учитывается не только профиль, но и конфигурация привода:
- Если используется несколько ремней, все они должны быть одного типоразмера и от одной партии (так называемый комплект парных ремней);
- Для ремённой передачи с высокой нагрузкой предпочтительнее более широкий профиль (например, B вместо A);
- Узкопрофильные варианты SPZ-SPC обеспечивают большую тягу при меньших габаритах, но требуют точного соответствия шкивам.
Проверьте, чтобы новый ремень имел маркировку вида A1450, B1450 или SPZ1450 – в зависимости от нужного профиля. Некоторые производители дополнительно указывают наружную или рабочую длину, что важно учитывать: длина 1450 может быть указана как наружная (La), рабочая (Ld) или по нейтральной линии (Li).
Если оборудование рассчитано на точную передачу момента, избегайте универсальных или заменённых по длине вариантов. Несовпадение даже в 10–15 мм может повлиять на натяжение и ресурс.
Как подготовить шкивы и проверить их соосность перед установкой
Перед установкой ремня необходимо тщательно очистить рабочие поверхности шкивов от пыли, масла, следов коррозии и остатков старого ремня. Для очистки можно использовать мягкую металлическую щётку и обезжиривающий состав. Не допускается наличие заусенцев, сколов и повреждений в зонах контакта с ремнём.
После очистки нужно визуально осмотреть профиль канавок. Износ канавки проявляется в виде расширения у основания, неровностей или асимметрии стенок. Если глубина канавки отличается более чем на 0,3 мм по окружности или ширина превышает номинал профиля ремня, шкив следует заменить.
Соосность проверяется линейкой или лазерной указкой, установленной параллельно боковой поверхности одного шкива. Направление луча или линейки должно совпадать с наружной плоскостью второго шкива. Допустимое отклонение не должно превышать 0,5 мм на 100 мм длины междуцентрового расстояния. При большем отклонении возможен перекос ремня, что ведёт к ускоренному износу и снижению ресурса привода.
При необходимости корректировка положения шкивов выполняется путём регулировки посадки на валах или использованием дистанционных шайб. После выравнивания шкивы фиксируются с заданным моментом затяжки. При установке не допускается биение, его предельное значение – не более 0,1 мм по ободу.
Как надеть новый ремень 1450 без повреждения кромок
Перед установкой ремня 1450 необходимо убедиться, что шкивы очищены от пыли, масла и металлической стружки. Грязь и посторонние включения могут повредить кромку ремня уже при первом вращении. Поверхность рабочих канавок должна быть сухой и гладкой, без заусенцев и задиров.
Установка ремня начинается с ослабления межосевого расстояния между шкивами. Попытка надеть ремень на полностью разведённые шкивы с усилием часто приводит к надлому или растяжению боковин. Оптимальный зазор – когда ремень свободно надевается на шкивы без натяжения.
Не используйте отвертки, монтировки или другие твердые предметы для насадки ремня на шкив. Механическое усилие в боковых зонах приводит к разрыву нитей армирования и микротрещинам. Если надеть ремень вручную не удаётся – необходимо ещё больше ослабить крепление двигателя или редуктора.
После посадки ремня на оба шкива, плавно увеличьте межосевое расстояние, следя за равномерной посадкой по всей ширине. Если видна перекрутка или одна из сторон ремня зажата под углом – снимите и наденьте его повторно, не допуская перекоса.
По завершении установки проверьте, что ремень не выступает за края шкивов и плотно сидит в канавках. Не допускается работа при выдавливании или искривлении боковин – это приведёт к ускоренному износу. После натяжки выполните ручной прокрут – оборот-два, наблюдая за равномерностью движения.
Как установить требуемое натяжение с помощью регулировочных элементов
Перед установкой необходимо определить тип конструкции привода: фиксированная база двигателя или подвижная с регулировочными болтами. Если двигатель установлен на салазках или натяжной плите, регулировка осуществляется перемещением его корпуса относительно шкивов.
Ослабьте крепёжные болты двигателя, оставив их достаточно затянутыми, чтобы не потерять позицию. При наличии регулировочного винта или натяжной шпильки вращайте её с помощью гаечного ключа. Двигатель будет перемещаться, увеличивая или уменьшая межосевое расстояние.
Проверяйте прогиб ремня между шкивами: при нажатии пальцем в центре пролёта прогиб не должен превышать 10–15 мм при усилии 3–5 кг. При отсутствии динамометра ориентируйтесь на умеренное сопротивление без провисания. Слишком сильное натяжение приведёт к повышенному износу подшипников и перегрузке ремня, недостаточное – к проскальзыванию и шуму.
После достижения нужного натяжения зафиксируйте положение двигателя, равномерно затянув все крепёжные элементы. Проверьте, чтобы при затяжке положение не сместилось. При необходимости повторите регулировку. В приводах с автоматическим натяжением убедитесь в свободном ходе натяжного узла и отсутствии заклинивания.
Как проконтролировать прогиб ремня при статической нагрузке
Для проверки прогиба клинового ремня 1450 необходимо приложить нагрузку в середине рабочего участка ремня. Величина нагрузки рассчитывается исходя из длины между центрами шкивов: на каждые 100 мм длины рекомендуется прикладывать силу 10–15 Н.
Измерьте расстояние от нижней точки ремня до прямой линии, проведённой между центрами шкивов. Допустимый прогиб должен составлять примерно 1,5–3 % от расстояния между шкивами. Например, при расстоянии 500 мм прогиб должен находиться в пределах 7,5–15 мм.
Для контроля используйте жёсткую линейку или рейку, закреплённую между шкивами, и линейку для измерения прогиба. Приложите нагрузку точно посередине между шкивами и измерьте прогиб, зафиксировав результат.
Если прогиб превышает указанные значения, следует увеличить натяжение ремня. Если прогиб меньше, нужно ослабить натяжение, чтобы избежать чрезмерного износа и нагрузки на подшипники.
После регулировки повторите измерения для подтверждения правильного натяжения. Регулярный контроль прогиба помогает поддерживать оптимальный режим работы ремня и увеличивает срок его службы.
Как проверить натяжение ремня после первого запуска двигателя
После первого запуска двигателя следует проверить натяжение клинового ремня 1450 в холодном состоянии. Важно убедиться, что ремень не провисает и не чрезмерно натянут.
Для проверки прогиба приложите усилие в центре пролёта ремня между шкивами примерно 10–15 кгс. Прогиб должен составлять 8–12 мм для ремня указанного типа. Измерение прогиба выполняйте пальцами или с помощью линейки и динамометра.
Если прогиб меньше 8 мм, ремень чрезмерно натянут. Это может привести к ускоренному износу подшипников и повреждению ремня. При прогибе более 12 мм натяжение недостаточно, что вызовет проскальзывание и снижает эффективность передачи мощности.
Проверку натяжения рекомендуется повторить после прогрева двигателя и его работы около 5–10 минут. Температура влияет на растяжение ремня, и корректировка натяжения после прогрева обеспечит стабильную работу.
Для регулировки ослабьте крепежные элементы натяжного устройства, отрегулируйте положение двигателя или натяжителя так, чтобы добиться необходимого прогиба, затем закрепите элементы с усилием согласно техническим требованиям оборудования.
После регулировки натяжения следует повторно проверить прогиб ремня и отсутствие посторонних шумов при работе. Если звуки или вибрации сохраняются, проверьте правильность установки ремня и соосность шкивов.
Вопрос-ответ:
Как определить правильное натяжение клинового ремня 1450 без специальных приборов?
Для проверки натяжения без приборов можно измерить прогиб ремня под нагрузкой. При нажатии на ремень пальцем примерно посередине между шкивами прогиб должен составлять около 10–15 мм при усилии около 10–15 кг. Если ремень прогибается сильнее, значит, он слабо натянут и требует подтяжки. Если прогиб меньше, натяжение чрезмерное, что может привести к ускоренному износу ремня и подшипников. Такой метод удобен для быстрой проверки, но точность зависит от силы нажатия и опыта исполнителя.
Какие последствия возможны при неправильном натяжении ремня 1450?
Если ремень натянут слабее нормы, он может проскальзывать на шкивах, что снижает передачу мощности и вызывает шумы, а также ускоренный износ поверхности ремня и шкивов. При слишком сильном натяжении нагрузка на подшипники и валы увеличивается, что сокращает срок их службы и может привести к поломкам. Кроме того, чрезмерное натяжение ускоряет износ самого ремня, повышая риск его разрыва. Правильное натяжение обеспечивает баланс между надежной передачей крутящего момента и долговечностью всех узлов.
Как правильно подготовить шкивы перед установкой ремня 1450?
Перед монтажом ремня нужно очистить шкивы от грязи, пыли и остатков старого ремня, используя сухую ткань или щетку. Важно проверить соосность шкивов: они должны находиться на одной линии, чтобы избежать перекоса ремня при работе. Для этого можно применить металлическую линейку или нивелир. Также необходимо осмотреть шкивы на предмет повреждений, трещин или износа рабочей поверхности, так как дефекты способствуют быстрому выходу ремня из строя. Если шкивы не в порядке, замена или ремонт обязательны до установки ремня.
Как часто нужно проверять натяжение клинового ремня 1450 в эксплуатации?
Рекомендуется проверять натяжение ремня при каждой плановой технической проверке оборудования или минимум раз в 3–6 месяцев в зависимости от интенсивности эксплуатации и условий работы. При обнаружении посторонних шумов, вибраций или падения производительности оборудования проверка натяжения становится обязательной. Регулярный контроль помогает выявить ослабление ремня на ранней стадии, предотвращая возможные повреждения и снижая риск простоя техники. При необходимости натяжение корректируется с помощью регулировочных элементов.
