Диагностика форсунок – ключевая процедура в обслуживании бензиновых и дизельных двигателей. От состояния этих элементов напрямую зависит точность подачи топлива, равномерность работы мотора и расход горючего. Для проверки форсунок применяют специализированные приборы, которые позволяют оперативно выявить засоры, неправильную форму распыла и утечки.
Наиболее распространённое название прибора для такой диагностики – стенд для проверки форсунок. Он применяется в автосервисах и профессиональных мастерских, позволяя моделировать рабочие условия двигателя. С помощью такого устройства можно измерить объём распыляемого топлива, проверить герметичность при закрытом состоянии и отследить параметры электросигнала, поступающего на форсунку.
Существуют как универсальные, так и специализированные стенды. Первые подходят для разных типов форсунок (включая Common Rail, PFI и GDI), вторые ориентированы на конкретную конструкцию или марку автомобиля. Важно учитывать, что для современных систем впрыска требуется высокоточная аппаратура с возможностью программного управления и подстройки параметров под конкретную модель двигателя.
Выбор прибора зависит от задач. Для базовой проверки подходит компактный ручной тестер давления и герметичности. Для полной оценки эффективности работы инжекторов необходим полноценный инжекторный стенд с функциями промывки, симуляции работы на разных режимах и визуализацией распыла через прозрачные колбы. Эти устройства обеспечивают точную и воспроизводимую диагностику, что особенно важно при сложных неисправностях.

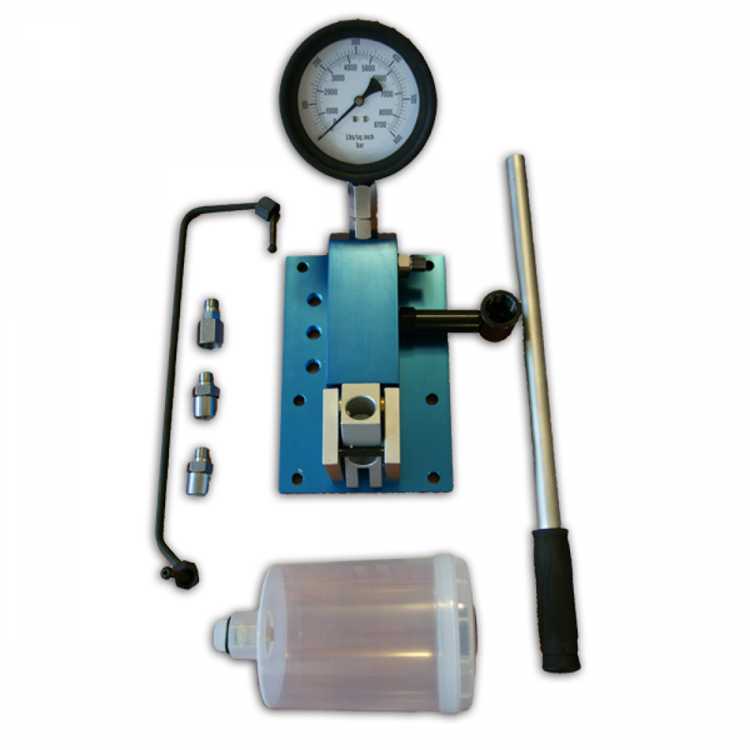

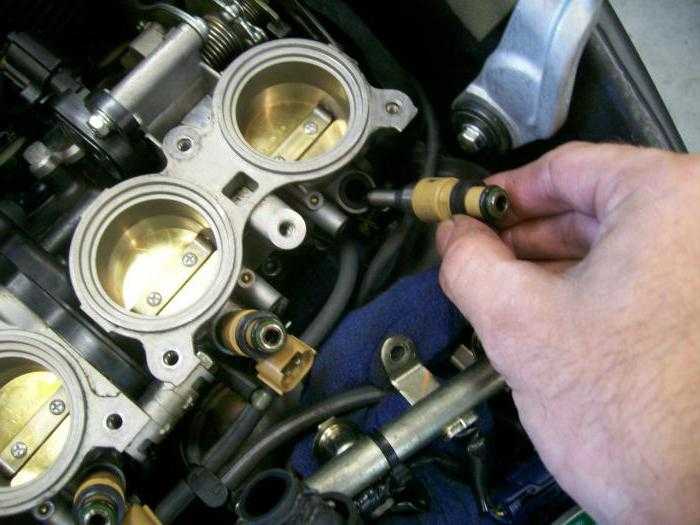

Как называется прибор для проверки форсунок и зачем он нужен
Прибор, предназначенный для диагностики состояния топливных форсунок, называется тестером форсунок или стендом для проверки форсунок. В профессиональной среде также применяется термин «инжекторный стенд». Это оборудование позволяет имитировать работу двигателя и контролировать характеристики подачи топлива через форсунки под разным давлением и с различной частотой импульсов.
Основная задача тестера – выявить неравномерность распыла, нарушение герметичности, задержку открытия или закрытия клапана, а также уровень засорения. Все эти параметры напрямую влияют на расход топлива, динамику разгона, пуск двигателя и выбросы вредных веществ.
Современные модели тестеров могут функционировать в автоматическом и ручном режиме, обеспечивая визуальный контроль факела распыла и точную количественную оценку объема подаваемого топлива. Некоторые стенды оснащаются ультразвуковыми ваннами для промывки, что позволяет проводить очистку и повторную проверку без демонтажа форсунок с диагностического стенда.
Использование прибора оправдано при следующих симптомах: нестабильная работа двигателя, увеличенный расход топлива, трудности с запуском, потеря мощности. Тестирование рекомендуется проводить каждые 50–70 тысяч километров пробега или при возникновении подозрений на некорректную работу топливной системы.

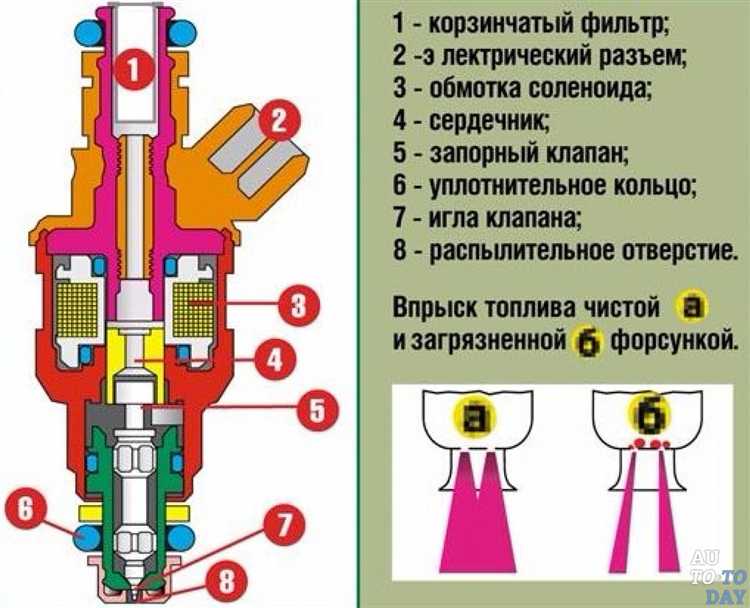

Разновидности тестеров форсунок: электрические и гидравлические
Электрические тестеры предназначены для проверки работоспособности электромагнитных форсунок без их демонтажа с двигателя. Они позволяют подавать импульсы с заданной частотой и напряжением, имитируя реальные условия работы. Устройства часто оснащаются ЖК-дисплеем для отображения параметров сигнала и режимов работы. Некоторые модели поддерживают регулировку длительности импульса (в миллисекундах) и возможность тестирования нескольких форсунок одновременно. Подходят для бензиновых и дизельных систем с электронным управлением.
Гидравлические тестеры используются для анализа распыла, герметичности и давления впрыска в снятых форсунках. Они состоят из ручного или электрического насоса, манометра и прозрачной камеры для наблюдения за факелом распыла. Такие тестеры особенно актуальны для дизельных форсунок, включая системы Common Rail. Они позволяют выявлять внутренние утечки, нарушение формы распыла и отклонения в давлении открытия клапана. Давление может достигать 600 бар и выше, в зависимости от модели и типа проверяемых форсунок.
Выбор между электрическим и гидравлическим тестером зависит от цели диагностики: проверка сигнала управления и отклика – за электрическим, а анализ распыла и давления – за гидравлическим.
Чем отличается стенд для проверки форсунок от ручного тестера
- Функциональность: Стенд позволяет проводить комплексную проверку: тест на распыл, герметичность, производительность, симуляцию различных режимов работы двигателя. Ручной тестер чаще всего ограничен визуальной проверкой распыла и утечек под давлением.
- Источник давления: В стендах используется электрический или гидравлический привод с регулируемым давлением до 1800–2500 бар, что необходимо для современных форсунок Common Rail. Ручной тестер создаёт давление вручную, обычно до 600–800 бар, чего недостаточно для точной проверки большинства современных систем.
- Автоматизация: Стенды управляются через микропроцессор или ПК-интерфейс, что позволяет точно контролировать параметры испытаний и фиксировать результаты. Ручные устройства не имеют цифрового управления и полностью зависят от оператора.
- Совместимость: Профессиональные стенды поставляются с набором адаптеров под различные типы форсунок – дизельные, пьезо, инжекторные. У ручных моделей ассортимент переходников ограничен, и часто требуется доработка для подключения.
- Назначение: Стенды применяются на СТО и в сервисных центрах, где важна скорость и точность диагностики. Ручные тестеры актуальны в условиях выездной диагностики, частного ремонта или в случае ограниченного бюджета.
Если необходимо протестировать сложные форсунки, особенно с электронным управлением, использовать ручной тестер нецелесообразно – без точного давления и электрических импульсов результат будет неполным или искажённым. В таких случаях целесообразен выбор полноценного диагностического стенда.
Как работает стенд для диагностики бензиновых форсунок
Стенд для диагностики бензиновых форсунок имитирует условия работы двигателя, позволяя точно оценить параметры распыла, производительность и герметичность форсунок. Он состоит из электронной управляющей системы, набора адаптеров для подключения разных типов форсунок, топливной рампы и прозрачных измерительных цилиндров для фиксации объёма впрыска.
При запуске теста стенд подаёт импульсы, соответствующие циклам работы форсунок в двигателе. Частота и длительность импульсов программируются вручную или автоматически через панель управления. Одновременно под давлением подаётся очищенное топливо или специальная промывочная жидкость, которая проходит через форсунки.
Визуально оценивается форма факела распыла: она должна быть равномерной, без капель и отклонений. Измерительные цилиндры позволяют сравнить объём впрыска каждой форсунки. Отклонения более чем на 5–10% от нормы указывают на частичную закупорку или износ.
Также проводится проверка на герметичность – при прекращении подачи импульсов стенд фиксирует давление в системе. Если давление резко падает, это свидетельствует о протечке в запорном клапане форсунки.
После диагностики стенд может использоваться для очистки форсунок без их демонтажа с рампы. Эта процедура улучшает производительность и восстанавливает корректную геометрию распыла.

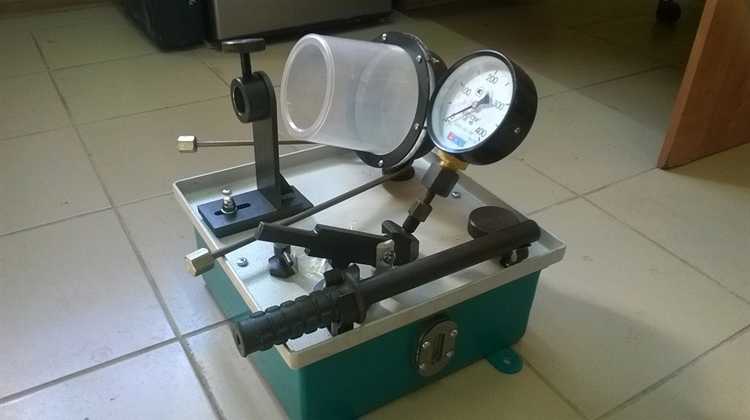

Проверка дизельных форсунок на специализированном оборудовании
Для диагностики дизельных форсунок применяются стенды с высокой точностью подачи топлива и возможностью моделирования рабочих режимов двигателя. Оборудование подключается напрямую к форсунке, имитируя условия, при которых она функционирует в моторе, включая давление, частоту и длительность импульсов.
Ключевым параметром при проверке является давление открытия распылителя. Установленные нормы зависят от типа форсунки (например, Bosch, Delphi, Denso), но чаще всего лежат в диапазоне от 180 до 220 бар. Отклонение даже на 10 бар может привести к некорректной работе двигателя.
Стенд отображает характер струи, симметричность распыла, а также наличие капель после закрытия клапана. Если наблюдаются следы подтекания или струя разбивается неравномерно, форсунка считается неисправной. Для форсунок Common Rail проверяются также обратный слив и реакция на импульсы управления при разных нагрузках.
Для объективной оценки состояния требуется проведение теста производительности – измеряется объем топлива, поданный за определённое количество циклов. При этом стенд позволяет задать точные значения давления топлива (например, 600 или 800 бар) и частоту срабатывания форсунки (вплоть до 1000 импульсов в минуту).
В случае пьезоэлектрических форсунок важно учитывать параметры сопротивления и ёмкости, которые проверяются на стенде с функцией электронного анализа. Нарушение этих параметров свидетельствует о повреждении внутренних элементов.
По итогам диагностики можно принять решение о необходимости чистки, ремонта или замены форсунки. Использование специализированного оборудования позволяет избежать субъективных ошибок и получить воспроизводимые результаты, пригодные для последующего ремонта или калибровки.
Какие параметры показывает прибор при проверке форсунок
Основной параметр, фиксируемый прибором, – объем подаваемого топлива за заданный промежуток времени, что позволяет оценить производительность форсунки. Измеряется в кубических миллилитрах за минуту или секунду.
Давление открытия иглы форсунки – критический показатель, который влияет на момент впрыска и качество распыла топлива. Прибор фиксирует точку, при которой игла начинает подниматься под давлением топлива.
Распыление топлива контролируется через анализ формы и равномерности струи. Некоторые приборы оснащены оптическими датчиками или камерой для оценки угла распыла и мелкодисперсности капель.
Время открытия и закрытия форсунки отображается с точностью до миллисекунд. Этот параметр важен для диагностики электронных форсунок, так как указывает на корректность работы электромагнитного клапана.
Уровень утечек фиксируется в момент отключения подачи топлива: прибор выявляет капли или струйки, которые не должны образовываться при закрытой игле. Повышенная протечка свидетельствует о износе или повреждении форсунки.
Сопротивление обмотки электромагнита измеряется для оценки исправности электрической части форсунки. Значения отклоняющиеся от нормы указывают на короткое замыкание или обрыв.
Температура топлива во время теста контролируется для исключения влияния внешних факторов на результаты измерений и обеспечения корректности диагностики.
Дополнительно приборы могут регистрировать цикличность работы и частоту импульсов, что важно при тестировании форсунок с регулируемым впрыском.

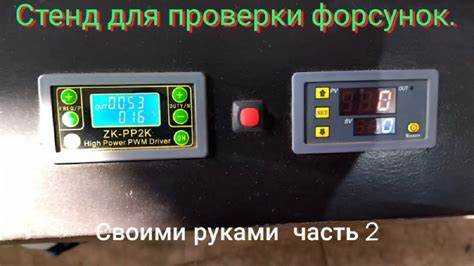

На что обратить внимание при выборе тестера форсунок для СТО
Второй важный аспект – точность измерений. Прибор должен обеспечивать детальный анализ параметров распыла, времени открытия иглы, рабочего давления и утечек, чтобы выявлять дефекты на ранних стадиях.
Обращайте внимание на наличие автоматизированных программ тестирования. Это сокращает время диагностики и снижает влияние человеческого фактора, повышая качество обслуживания.
Возможность подключения к ПК или встроенный экран с удобным интерфейсом существенно облегчает процесс интерпретации данных и формирования отчетов для клиента.
Надежность и простота технического обслуживания тестера – важный критерий для СТО с большим потоком клиентов. Прибор должен иметь устойчивую конструкцию и доступные комплектующие для ремонта.
Поддержка сервисным центром производителя и регулярные обновления программного обеспечения гарантируют актуальность и стабильность работы устройства.
Энергопотребление и габариты также учитываются: компактный тестер с низким энергопотреблением удобнее в условиях ограниченного рабочего пространства.
Наличие дополнительных функций, таких как проверка герметичности, очистка форсунок и возможность теста при различных режимах нагрузки, расширяет спектр услуг и повышает конкурентоспособность СТО.

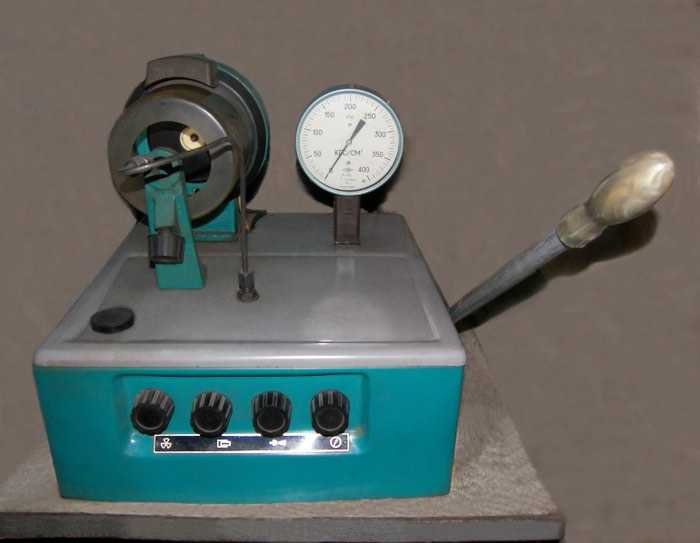

Можно ли использовать прибор для проверки форсунок в домашних условиях
Приборы для проверки форсунок, такие как тестеры и стенды, изначально предназначены для профессионального использования на СТО, однако их компактные модели позволяют диагностику и в домашних условиях. Важно учитывать особенности оборудования и требования к безопасности.
Для домашнего использования подходят в основном портативные электрические тестеры, которые:
- имеют компактные габариты и легкий вес;
- работают от аккумулятора или стандартной сети 12 В;
- обеспечивают базовый функционал – проверку подачи сигнала, распыления и утечек;
- не требуют сложного монтажа и подключения к сложным системам автомобиля.
Приборы типа стендов с гидравлической системой, насосами и измерительными датчиками требуют подключения к источнику воды и топлива, стабильного электропитания и наличия технической подготовки, что затрудняет их применение дома.
Рекомендации для использования тестера форсунок в домашних условиях:
- Перед началом диагностики изучить техническую документацию и инструкции к прибору.
- Использовать только исправные приборы с проверенными кабелями и разъемами.
- Обеспечить устойчивое крепление форсунок и безопасное место работы, исключающее попадание топлива на открытые источники огня.
- Проверять форсунки только на выключенном двигателе и в условиях хорошей вентиляции.
- Проводить диагностику в присутствии хотя бы базовых знаний в электрике и устройстве топливной системы.
В домашних условиях возможно выявить основные неисправности форсунок: плохую герметичность, отсутствие подачи импульсов, неравномерное распыление. Однако для комплексной проверки параметров, таких как точный объем распыления и давление срабатывания, требуется специализированное оборудование и условия, доступные преимущественно на СТО.
Вопрос-ответ:
Как называется прибор для проверки форсунок автомобиля и какую функцию он выполняет?
Прибор для проверки форсунок автомобиля называется тестером форсунок или стендом для диагностики форсунок. Его задача — оценить работоспособность и точность распыления топлива форсунками, выявить засоры, износ или неполадки. Это помогает определить необходимость чистки или замены деталей, обеспечивая правильное функционирование топливной системы и улучшая работу двигателя.
Можно ли использовать тестер форсунок в домашних условиях без специальных знаний?
Использовать тестер форсунок дома возможно, но процесс требует базовых технических навыков и понимания работы топливной системы. Некоторые модели тестеров имеют упрощённый интерфейс и инструкции, позволяющие выполнять диагностику самостоятельно. Однако для точной проверки и корректной интерпретации результатов лучше обращаться к специалистам или иметь опыт работы с автомобильной электроникой и механикой.
Какие параметры обычно отображает прибор при проверке форсунок и как их интерпретировать?
Основные параметры, которые показывает прибор, включают время открытия форсунки, количество впрыскиваемого топлива, давление распыла и равномерность струи. Время открытия указывает на скорость отклика форсунки, а объём топлива — на её производительность. Если параметры отличаются от нормы, это может указывать на загрязнение, износ или механические повреждения. Анализ этих данных помогает выявить конкретные проблемы и выбрать методы их устранения.
Чем стенд для проверки форсунок отличается от ручного тестера, и когда стоит использовать каждый из них?
Стенд — это стационарное оборудование, позволяющее проводить комплексную диагностику с имитацией условий работы двигателя, включая подачу топлива под давлением и электронное управление форсунками. Ручной тестер чаще всего применяется для быстрой проверки и контроля работоспособности с помощью подачи электрического сигнала. Стенд подходит для более точного анализа и настройки, а ручной тестер удобен для оперативной проверки в полевых условиях или на небольших СТО.
