Нарушение точности включения передач на ВАЗ 2109 чаще всего связано с износом либо неправильной настройкой кулисы. Основной признак – затруднённое включение передач, люфт рычага, а также самопроизвольное выключение скорости. Своевременная регулировка позволяет избежать повреждения синхронизаторов и коробки передач в целом.

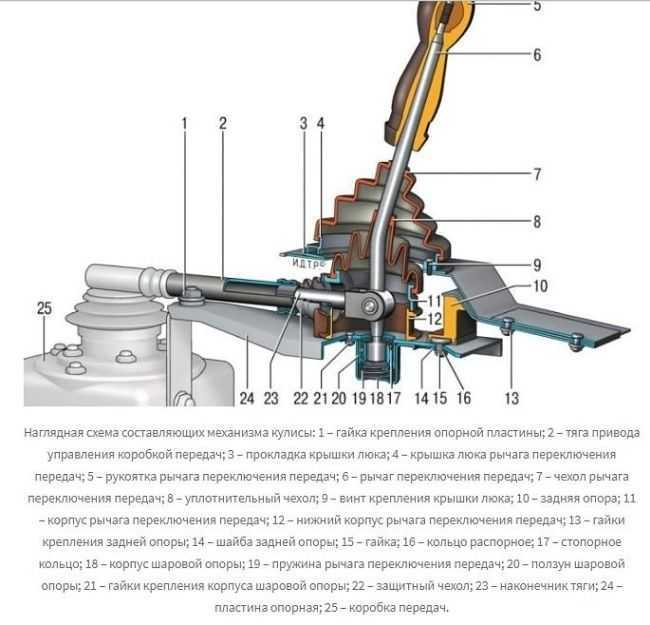

Кулиса на ВАЗ 2109 представляет собой тяговый механизм, передающий движение от рычага переключения к КПП. Основные узлы: шток рычага, шарнирный узел, тяга и крепёжные элементы. Для корректной работы требуется точное совмещение меток на рычаге и корпусе механизма, а также правильная длина тяги. Отклонение даже на несколько миллиметров может привести к неточной работе.
Перед началом регулировки необходимо зафиксировать рычаг в нейтральном положении, обеспечить доступ к узлу снизу автомобиля и ослабить крепление тяг. Регулировка выполняется вручную с фиксацией промежуточного положения, после чего обязательно проводится проверка включения всех передач на заглушённом двигателе. Завершающий этап – тест-драйв для оценки работы механизма под нагрузкой.
При повторных сбоях после регулировки стоит проверить износ пластиковых втулок, шарниров и самих тяг. При необходимости – заменить изношенные элементы. Оптимальное положение кулисы определяется опытным путём, но базовая настройка производится по метке, совмещённой с технологическим отверстием на корпусе КПП.
Подготовка автомобиля к регулировке кулисы
Установите автомобиль на ровную площадку с твёрдым покрытием. Включите первую передачу и затяните стояночный тормоз. Подложите противооткатные упоры под задние колёса.
Откройте капот и отсоедините клемму минус с аккумуляторной батареи для исключения случайного замыкания при работе с металлическими частями в подкапотном пространстве.
Снимите воздушный фильтр с корпусом, чтобы обеспечить доступ к механизму кулисы. Освободите крепления и аккуратно отсоедините шланги, не повреждая патрубки.
Перейдите в салон. Откиньте передние сиденья назад для удобства доступа к механизму рычага переключения передач. Снимите декоративную накладку с основания рычага, освободив винты или защёлки.
Проверьте состояние втулок, тяг и осей привода – изношенные детали исключают точную настройку. При наличии люфтов, повреждений или коррозии замените элементы до начала регулировки.
Приготовьте инструменты: ключ на 13, ключ на 10, отвертку с плоским шлицем, а также штангенциркуль или линейку для измерения положения тяг относительно осей крепления.
Как определить необходимость регулировки кулисы на ВАЗ 2109
Нарушение точности переключения передач на ВАЗ 2109 часто указывает на необходимость регулировки кулисы. Ниже приведены конкретные признаки, при которых требуется вмешательство.
| Признак | Описание |
|---|---|
| Затруднённый вход в первую или заднюю передачу | Передача не включается с первого раза или требуется прилагать усилие. Возможен скрип или хруст при попытке включения. |
| Переключение «наугад» | Рычаг перемещается не по привычной схеме, передачи путаются или включаются не те, что ожидаются. |
| Повышенный люфт рычага | Рычаг болтается в нейтральном положении более чем на 2–3 см, особенно влево-вправо. Часто сопровождается «провалами» при включении передач. |
| Проблемы после замены сцепления | После замены сцепления или снятия коробки передач может сбиться первоначальное положение кулисы. |
| Нарушение геометрии тяг | После наезда на препятствие или в случае деформации креплений могут измениться углы работы тяг и рычагов. |
| Появление люфта в шарнире | Износ пластикового шарнира кулисы или ослабление креплений вызывает неполное включение передач. |
Для точной диагностики проверьте ход рычага в нейтральной зоне, степень его отклонения и совпадение направлений при включении каждой передачи. При обнаружении отклонений – требуется регулировка.

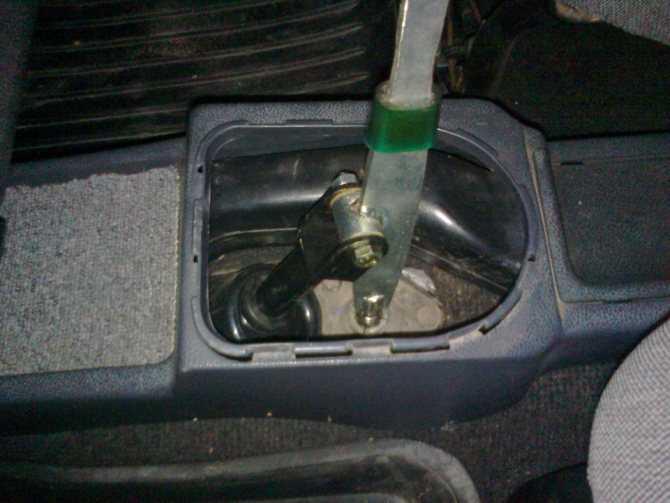

Разбор и доступ к механизмам переключения передач
Для доступа к механизмам переключения передач на ВАЗ 2109 необходимо демонтировать центральную консоль и утеплитель тоннеля пола. Сначала снимите ручку КПП, выкрутив фиксирующий винт или потянув вверх при наличии защёлки. Далее открутите саморезы, удерживающие пластиковую накладку, и аккуратно извлеките её, не повредив направляющие.
После снятия облицовки откроется доступ к тягам и корпусу механизма выбора передач. Осмотрите крепления тяг: возможен люфт в шарнирах или износ втулок. При выявлении повреждений замените элементы на оригинальные или усиленные полиуретановые аналоги. Обратите внимание на фиксирующую скобу тяги, соединённую с кулисой – при её деформации нарушается точность включения передач.
Для полной проверки состояния механизмов снимите защитный кожух под днищем в районе выхода тяги из салона. Используйте проникающую смазку для ослабления прикипевших болтов. После демонтажа кожуха убедитесь в целостности пыльников и отсутствии загрязнений, способных мешать работе механизма. Очистите элементы и при необходимости смажьте литиевой смазкой.
Проверяйте и регулировочные болты в месте крепления тяги к коробке передач. При ослаблении соединений возможны ложные нейтрали или затруднённое включение скоростей. Все работы проводите на холодной машине, установив авто на ровную поверхность и зафиксировав его упорами под колёса.
Фиксация рычага переключения в нейтральном положении
Для фиксации рычага в нейтрали на ВАЗ 2109 используется ограничитель хода и возвратные пружины, установленные внутри механизма кулисы. Их задача – удерживать рычаг строго по центру, между третьей и четвёртой передачами.
Проверка начинается с демонтажа защитного кожуха и визуального осмотра пружин: при ослаблении или износе возникает смещение рычага от центрального положения. Стандартная длина возвратных пружин – 32 мм, диаметр – 7 мм. При превышении длины на 1 мм или наличии деформации требуется замена.
Рычаг должен свободно перемещаться влево и вправо от центральной линии с чётким возвратом в центр. При отклонении используется регулировочный болт на основании механизма: его проворот по часовой стрелке увеличивает усилие возврата, против – ослабляет.
После регулировки необходимо проверить симметричность хода рычага относительно нейтрали. Отклонение в одну из сторон свидетельствует о неправильной установке втулки или износе шарнира. Допустимый люфт в нейтрали – не более 5 мм в каждую сторону.
Для точной настройки можно использовать упорный фиксатор: вставляется между рычагом и корпусом на время регулировки, исключая смещение. После окончательной сборки – обязательная проверка на работающем двигателе с прогретым маслом коробки передач.
Настройка длины тяги кулисы и устранение люфта
Неправильная длина тяги кулисы приводит к неточной работе рычага и сложностям с включением передач. Для корректировки потребуется доступ к днищу автомобиля и базовый набор инструментов.
- Заведите автомобиль на эстакаду или используйте подъемник.
- Ослабьте зажим винтового соединения тяги на штоке коробки передач.
- Установите рычаг переключения в нейтральное положение строго по центру – между 3-й и 4-й передачей.
- Проверните шток КПП также в центральное положение – он должен быть направлен строго вперед.
- Отрегулируйте длину тяги так, чтобы оба положения совпали без натяжения элементов.
- Затяните зажим и проверьте включение всех передач, не выключая зажигание.
Если после регулировки сохраняется люфт в рычаге, проверьте следующие элементы:
- Пластиковые втулки кулисы – при износе замените на новые. Диаметр должен быть без люфтов, плотная посадка обязательна.
- Шарнирные соединения – проверьте на износ пальцы и втулки. При наличии овальности – замена.
- Металлический шар рычага – при выработке на поверхности возможен нестабильный ход. Заменяется целиком.
- Крепление основания кулисы – при слабом креплении появляются паразитные движения. Подтяните гайки крепежа к кузову.
После устранения люфтов и точной настройки длины тяги переключения становятся четкими и не требуют усилий. Финальный этап – контрольный проезд с проверкой всех передач в движении.
Проверка включения всех передач после регулировки
После завершения регулировки кулисы ВАЗ 2109 необходимо убедиться в чётком включении всех пяти передач и заднего хода. Для этого включите зажигание и последовательно, без чрезмерных усилий, переключите каждую передачу. Рычаг должен фиксироваться в каждом положении с равномерным усилием без заеданий.
Особое внимание уделите включению задней передачи. На ВАЗ 2109 её активация требует предварительного нажатия рычага вниз. Если при этом передача не включается или слышен хруст, повторите регулировку продольного положения тяги.
Проверьте нейтральное положение: рычаг должен возвращаться строго по центру между третьей и четвёртой передачами. Отклонения указывают на неправильную установку фиксатора или смещение оси рычага.
Для окончательной проверки выполните тест-драйв на ровной площадке. Переключите все передачи при движении, обращая внимание на отсутствие люфтов, шумов и самопроизвольных выключений.
Если передача не включается или требует усилий, проверьте плотность креплений тяг, состояние втулок и зазоры в соединениях. При необходимости повторите настройку, начиная с фиксации кулисы в нейтральном положении.
Типовые ошибки при регулировке и как их избежать
Неправильная установка рычага. Часто рычаг ставят не в нейтральное положение при начальной регулировке. Это приводит к трудностям при включении первой и задней передач. Перед началом всех операций зафиксируйте рычаг строго в центре по горизонтали и вертикали.
Неправильное расположение фиксатора на тяге. Смещение хомута даже на 2–3 мм вызывает перекос тяг, из-за чего передачи включаются с усилием или с хрустом. При затяжке хомута удостоверьтесь, что положение рычага и кулисы согласовано по всем осям.
Игнорирование износа втулок. Даже незначительный люфт в пластиковых втулках кулисы влияет на точность регулировки. Перед началом работ проверьте состояние всех втулок и замените изношенные. Регулировка на изношенных деталях бесполезна.
Недостаточное затягивание крепежа. Слабая фиксация хомута приводит к его смещению после первых поездок. Используйте фиксатор резьбы средней фиксации при затяжке болта хомута и контролируйте усилие затяжки – не менее 20 Н·м.
Регулировка без учета хода КПП. Некоторые пропускают проверку полного хода выбора передач на коробке. После регулировки обязательно проверьте включение всех передач при заглушённом двигателе и на ходу, особенно задней и пятой.
Регулировка на неровной поверхности. При перекосе кузова изменяется положение рычага относительно кулисы. Все работы выполняйте только на ровной горизонтальной площадке с полностью выровненным кузовом.
Вопрос-ответ:
Почему после замены сцепления на ВАЗ 2109 передачи стали включаться с трудом?
После замены сцепления может сбиться положение кулисы переключения передач. Это происходит потому, что в процессе установки новый механизм сцепления может повлиять на геометрию приводов. В результате рычаг смещается, и нужные передачи попадают не точно в пазы. Регулировка кулисы позволяет вернуть точность включения, настроив механизм под новое положение агрегатов.
Как понять, что требуется регулировка кулисы, а не ремонт коробки?
Если все передачи включаются, но с усилием, с заеданием или не всегда попадают с первого раза — это чаще всего указывает на нарушение регулировки кулисы. Особенно характерно появление «пустого хода» у рычага или трудности с включением задней передачи. Если же появляются посторонние звуки, хруст при переключении или передачи выбивает — стоит проверить саму коробку. Регулировка же займёт меньше времени и может решить проблему без вмешательства в трансмиссию.
Можно ли отрегулировать кулису самому в гаражных условиях?
Да, регулировку вполне возможно выполнить самостоятельно при наличии минимального набора инструментов — ключей и отвертки. Важно обеспечить доступ к тяге кулисы под капотом, а также зафиксировать рычаг в нужном положении. Лучше, если будет помощник, который будет держать рычаг в салоне. Процедура не требует подъемника или специализированного оборудования, но аккуратность и последовательность действий обязательны.
Сколько времени занимает регулировка кулисы?
Обычно процесс занимает от 20 до 40 минут. Всё зависит от опыта и того, насколько удобно организовано рабочее пространство. Если делаете это впервые, стоит выделить чуть больше времени, чтобы разобраться с особенностями конструкции.
Какие ошибки чаще всего допускают при регулировке кулисы на ВАЗ 2109?
Самая распространённая ошибка — неправильное положение рычага при затяжке зажимов. Также часто забывают зафиксировать кулису в нейтральной позиции, из-за чего передачи потом включаются с перекосом. Ещё одна ошибка — пренебрежение проверкой всех передач после завершения регулировки. Лучше включить каждую передачу и убедиться, что все фиксируются чётко и без усилий.
