Датчики давления в шинах (TPMS) входят в обязательное оснащение автомобилей, выпущенных после 2014 года, в соответствии с регламентом UNECE №64. Они обеспечивают контроль за уровнем давления в реальном времени и помогают своевременно выявлять отклонения, влияющие на управляемость и износ шин.
Типовая проблема – постоянная индикация неисправности при нормальном давлении. В большинстве случаев это связано с разрядкой литиевой батареи внутри корпуса датчика (обычно 3 В, ресурс до 7 лет) или повреждением электронного модуля из-за коррозии контактов. Заводские датчики часто неразборные, но при аккуратной работе возможен их частичный ремонт с заменой батареи или восстановлением цепей.
Ремонт актуален в случаях, когда корпус не имеет механических повреждений, а сбой связан с питанием или контактами. Для работы потребуется паяльник с тонким жалом, мультиметр, термоклей, плоская отвертка, новая батарея типа CR2032 или аналогичная по параметрам, а также герметик для восстановления влагозащиты.
При вскрытии важно не повредить антенну и плату – большинство датчиков спаяны ультразвуком, поэтому разбор выполняется с контролем усилия. После замены элементов необходимо проверить работоспособность датчика на стенде или с помощью диагностического прибора, поддерживающего TPMS, и выполнить повторную привязку к бортовой системе автомобиля, если это требуется.
Как определить неисправность датчика давления в шине
Первым признаком неисправности может быть постоянно горящая или мигающая лампа системы TPMS на приборной панели. Если сигнал не исчезает после корректировки давления, это указывает на возможную проблему с датчиком.
Для проверки работоспособности датчика используйте диагностический сканер OBD2 с поддержкой TPMS. Устройство позволяет считать коды ошибок и определить, какой из датчиков не передаёт данные или выдаёт неверные значения.
Отсутствие данных о давлении в одном или нескольких колесах на дисплее мультимедийной системы также свидетельствует о неисправности. В этом случае можно вручную измерить давление в шине механическим манометром и сравнить с показаниями системы. Несовпадение указывает на некорректную работу датчика.
Дополнительно стоит обратить внимание на периодичность появления ошибки. Если индикатор загорается после определённого времени езды, возможно, датчик теряет связь из-за слабого сигнала или низкого заряда встроенной батареи.

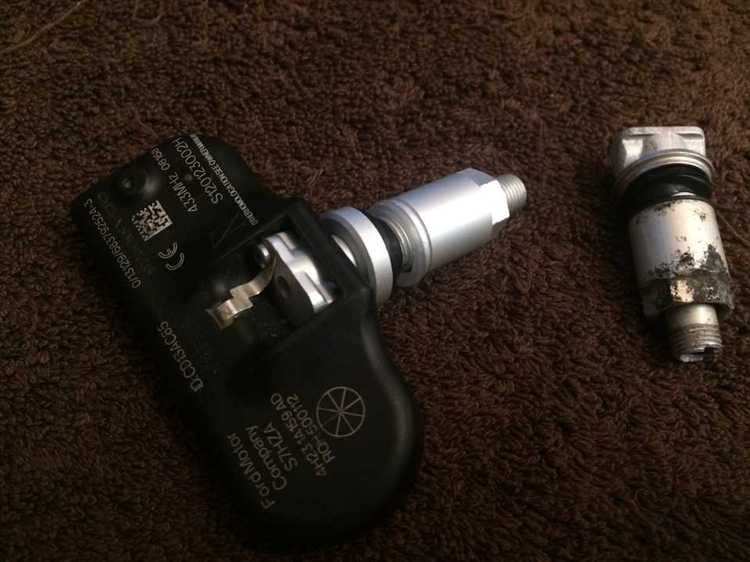

Если автомобиль оснащён датчиками с внешней установкой (на золотниках), можно осмотреть устройство визуально – трещины, коррозия или повреждённый корпус являются прямыми признаками неисправности.
Наконец, в некоторых случаях помогает временная перестановка датчиков между колёсами. Если ошибка «переезжает» вместе с датчиком, проблема подтверждена.
Проверка работы датчика с помощью диагностического сканера
Для точной оценки состояния датчика давления в шинах используется диагностический сканер, поддерживающий работу с системой TPMS (Tire Pressure Monitoring System). Перед началом необходимо убедиться, что сканер совместим с маркой автомобиля и способен считывать данные с датчиков давления.
Подключите сканер к диагностическому разъёму OBD-II, находящемуся обычно под рулевой колонкой или в нижней части панели. После подключения включите зажигание, не запуская двигатель, и запустите сканер.
В меню сканера выберите раздел, связанный с TPMS. Запросите данные о каждом датчике по отдельности. В норме отображаются следующие параметры: давление в шине, температура, заряд встроенной батареи датчика, статус сигнала и идентификатор устройства (ID).
Если один из датчиков не передаёт данные, отображается ошибка связи или значение отсутствует – это указывает на неисправность. Также обратите внимание на различия между фактическим и ожидаемым давлением. Существенное расхождение может свидетельствовать о некорректной работе датчика.
Некоторые сканеры позволяют выполнить принудительное обучение (relearn) или перезапись ID-датчиков. Это полезно после замены неисправного элемента или при переустановке колёс.
После завершения диагностики следует сохранить или распечатать отчет с результатами, если такая функция доступна. Это поможет отследить повторяющиеся ошибки в будущем.
Разборка колесного узла для доступа к датчику давления
Перед началом работ необходимо отключить систему TPMS, если она предусмотрена, чтобы избежать ошибок в блоке управления. Машину нужно установить на ровной поверхности и зафиксировать стояночным тормозом. Для доступа к датчику требуется снять колесо, поэтому подготовьте домкрат, баллонный ключ и противооткатные упоры.
Порядок действий:
1. Ослабьте болты крепления колеса, не поднимая автомобиль.
2. Поддомкратьте автомобиль в соответствии с указаниями производителя и снимите колесо.
3. Определите тип вентиля. Если установлен штатный датчик давления, он интегрирован в вентиль. Для его снятия потребуется демонтаж шины.
4. Стравите воздух из шины через золотник, используя подходящий инструмент. После этого аккуратно отожмите борт шины от обода с помощью шиномонтажного лопаточного инструмента или пресса. Не допускайте повреждения бортов и датчика.
5. Отодвиньте борт шины в зоне вентиля и аккуратно извлеките датчик, открутив гайку крепления вентиля с наружной стороны. Некоторые модели могут дополнительно фиксироваться изнутри.
6. Осмотрите посадочное место вентиля. При наличии коррозии, грязи или повреждений выполните очистку и устраните дефекты.
Важно: при обратной сборке используйте динамометрический ключ для затяжки гайки вентиля, чтобы исключить повреждение корпуса датчика или утечку воздуха. Также проверьте состояние уплотнительного кольца – износ или трещины требуют замены.
Очистка контактов и устранение окисления на датчике
Перед началом работ необходимо обесточить цепь, отключив аккумулятор. Это исключит риск короткого замыкания при работе с контактной группой датчика давления в шинах.
Демонтируйте датчик с вентиля и отсоедините электрический разъём. Визуально осмотрите контакты: окисление обычно выглядит как белый или зелёный налёт. Если налёт присутствует, очистку следует проводить аккуратно, чтобы не повредить контактные площадки.
Используйте аэрозольный очиститель электрических контактов на спиртовой или щелочной основе. Распылите средство на загрязнённую зону и дайте ему подействовать 1–2 минуты. Для удаления налёта применяйте мягкую нейлоновую щётку или ватную палочку. Не используйте абразивные материалы – это может нарушить проводимость и целостность контактов.
После очистки протрите разъём насухо безворсовой салфеткой и оставьте на воздухе до полного испарения остатков жидкости. При сильном окислении возможно повторное нанесение средства.
Для дополнительной защиты от влаги и повторного окисления нанесите тонкий слой диэлектрической смазки на очищенные контакты перед сборкой. Подключите разъём, убедившись в плотности посадки, и установите датчик обратно в колесо.
После завершения работ подключите аккумулятор и проверьте данные давления через бортовую систему или диагностический сканер. Если показания восстановлены, очистка выполнена корректно.
Замена элемента питания в датчике при наличии доступа
Некоторые модели датчиков давления в шинах допускают замену батарейки без разрушения корпуса. Перед началом работ убедитесь, что датчик не залит компаундом и имеет съёмную крышку или корпус с винтовым соединением.
- Снимите датчик с вентиля и тщательно очистите его от грязи.
- Открутите крышку или аккуратно разъедините корпус, используя пластиковую лопатку или тонкий инструмент, чтобы не повредить платы и корпусные защёлки.
- Определите тип установленной батарейки (наиболее распространённые – CR2032, CR2450, CR1632) и проверьте уровень заряда мультиметром, если это возможно.
- Аккуратно извлеките элемент питания, избегая повреждения контактов и пайки.
- Установите новую батарейку, соблюдая полярность. Контакты должны плотно прилегать к клеммам.
- Проверьте работу датчика до окончательной сборки, если имеется диагностическое оборудование или возможность проверить сигнал при помощи системы автомобиля.
- Соберите корпус, убедившись в герметичности соединения. При необходимости замените уплотнительную резинку или используйте нейтральный силикон для герметизации.
Не используйте батарейки с истёкшим сроком хранения. При пайке элементов питания важно избегать перегрева платы – не более 3 секунд контакта жала паяльника с площадкой. Нарушение герметичности корпуса без последующего восстановления приведёт к ускоренному выходу датчика из строя.
Проверка герметичности после установки датчика обратно
После монтажа датчика давления в шине необходимо убедиться в отсутствии утечек воздуха. Для этого колесо нужно накачать до рекомендованного давления, указанного производителем автомобиля или шины.
Используйте мыльный раствор или специальный аэрозоль для выявления утечек. Обильно обработайте область установки датчика, включая резьбовое соединение и прилегающие поверхности.
Появление пузырьков на обработанной поверхности свидетельствует о негерметичности. В таком случае затяните датчик дополнительно, но не превышайте рекомендованный момент затяжки, чтобы не повредить резьбу.
Если герметичность не достигается, снимите датчик, проверьте состояние уплотнительных колец или прокладок, при необходимости замените их и повторите установку.
Дополнительно после проверки мыльным раствором проверьте давление через диагностический сканер или манометр для подтверждения стабильности показаний датчика.
Тщательная проверка герметичности предотвращает потерю давления в шине и обеспечивает корректную работу системы контроля.
Сброс ошибок и повторная привязка датчика к системе автомобиля
После ремонта или замены датчика давления в шинах необходимо выполнить сброс ошибок и повторно привязать датчик к системе контроля давления (TPMS). Это обеспечит корректную работу и передачу данных в бортовой компьютер.
Для сброса и повторной привязки выполните следующие действия:
- Включите зажигание, но не запускайте двигатель.
- Используйте диагностический сканер с поддержкой TPMS или встроенные средства автомобиля для сброса ошибок. В меню сканера найдите раздел «TPMS», выберите функцию «Сброс ошибок» или «Инициализация датчиков».
- Активируйте процедуру обучения датчиков. В зависимости от модели автомобиля это может быть нажатие кнопки сброса на панели, удерживание кнопки до звукового сигнала или запуск обучения через меню бортового компьютера.
- При необходимости, прокрутите колеса для активации каждого датчика, если система не поддерживает автоматическое считывание.
- После завершения процесса отключите зажигание, затем снова включите и проверьте отсутствие ошибок на приборной панели.
Если сброс и привязка не проходят, проверьте уровень заряда батареи датчика и корректность его установки. В некоторых случаях требуется повторная калибровка через сервисный центр или специализированное оборудование.
Вопрос-ответ:
Как определить, что датчик давления в шинах нуждается в ремонте, а не просто в замене батарейки?
Если на приборной панели постоянно горит индикатор ошибки давления, а давление в шинах в норме, вероятно, проблема именно в датчике. Можно проверить его с помощью диагностического сканера — при наличии неисправности устройство покажет сбой или отсутствие сигнала. Если батарейка недавно менялась или её уровень в норме, стоит осмотреть сам датчик на наличие повреждений, коррозии или загрязнений. Иногда неполадки связаны с контактами или корпусом, которые можно очистить и восстановить без полной замены.
Какие инструменты и материалы понадобятся для ремонта датчика давления в шинах своими руками?
Понадобятся небольшой набор отверток (крестовая и плоская), мультиметр для проверки электрических цепей, очиститель контактов, изопропиловый спирт для удаления загрязнений, тонкая кисть или ватные палочки, а также новый уплотнитель или герметик, если потребуется замена. Иногда требуется замена батарейки — для этого нужна подходящая по размеру и типу батарея. Диагностический сканер поможет проверить работоспособность после ремонта.
Можно ли самостоятельно заменить батарею в датчике давления и как это сделать без повреждения устройства?
Замена батареи возможна, если датчик имеет съемный корпус с доступом к элементу питания. Для этого аккуратно откручивают или разбирают корпус, не применяя чрезмерную силу, чтобы не повредить внутренние детали. Извлекают старую батарею и устанавливают новую того же типа, соблюдая полярность. После замены корпус герметично собирают обратно. Важно проверить работоспособность устройства с помощью сканера или при повторном подключении к системе автомобиля.
Как выполнить сброс ошибок датчика давления после ремонта, чтобы система автомобиля заново его распознала?
После ремонта или замены датчика необходимо сбросить ошибку через меню бортового компьютера или с помощью диагностического сканера. В некоторых моделях автомобилей сброс происходит автоматически после нескольких циклов запуска двигателя и движения на определённое расстояние. Если этого не происходит, стоит воспользоваться специализированным оборудованием или обратиться к инструкции автомобиля, где описана процедура повторной инициализации датчиков. Это позволит системе корректно принимать сигналы с датчика.
Какие меры нужно принять, чтобы проверить герметичность датчика после его ремонта и установки обратно в колесо?
Проверку герметичности проводят с использованием мыльного раствора, который наносят на место установки датчика и соединения с вентилем. При наличии пузырьков воздуха обнаруживают утечку. Также можно провести тест с подкачкой воздуха и контролем давления на манометре — оно не должно снижаться в течение нескольких часов. Если есть сомнения, применяется вакуумный тест или установка датчика в специальный стенд. Важно, чтобы соединения были плотными и не допускали проникновения воздуха, иначе датчик быстро выйдет из строя.
Как проверить, что датчик давления в шинах действительно неисправен перед ремонтом?
Для начала стоит внимательно осмотреть датчик на наличие видимых повреждений, например, трещин, коррозии или загрязнений на контактах. Далее можно использовать диагностический сканер или мультиметр, чтобы проверить работу сенсора — он должен передавать показания давления. Если показания отсутствуют или сильно отличаются от нормы, датчик, скорее всего, неисправен. Также важным признаком может быть постоянное появление ошибок на панели автомобиля, связанных с системой контроля давления в шинах.
Какие инструменты и материалы понадобятся для самостоятельного ремонта датчика давления в шинах?
Для ремонта потребуется набор отверток и ключей, подходящих под крепления колесного узла и датчика, а также очиститель контактов для удаления окисления. Иногда нужна паяльная станция для восстановления проводки или замены электронных компонентов. Запасной элемент питания потребуется, если есть доступ к батарейке внутри датчика. Кроме того, полезно иметь защитные перчатки и чистую тряпку, чтобы избежать попадания грязи внутрь устройства.
