Как перебрать главный тормозной цилиндр

Главный тормозной цилиндр отвечает за преобразование усилия от педали тормоза в давление в гидравлической системе. Износ уплотнителей, появление ржавчины на зеркале цилиндра или засорение компенсационных отверстий приводит к падению давления и увеличению хода педали. Игнорирование этих признаков ускоряет износ тормозных шлангов и колодок.

Переборка цилиндра позволяет восстановить его работу без покупки нового узла. Для ремонта потребуется ремкомплект, состоящий из манжет, стопорных колец и пружин, а также инструмент для фиксации корпуса в тисках, тонкие пассатижи и чистая тормозная жидкость для промывки деталей. Повреждённые элементы следует заменять, а рабочую поверхность цилиндра – осматривать на наличие раковин и царапин.

Перед началом ремонта необходимо снять цилиндр с автомобиля, слить тормозную жидкость и закрыть магистрали заглушками. Разборку выполняют на чистой поверхности, исключая попадание пыли и металлической стружки. При сборке важно соблюдать последовательность установки элементов и контролировать правильность посадки уплотнителей, так как перекосы приводят к утечкам и отказу тормозов.

Признаки неисправности главного тормозного цилиндра

Увеличение хода педали тормоза при неизменной силе нажатия указывает на утечку давления внутри цилиндра. Педаль может проваливаться к полу без заметного сопротивления, что свидетельствует о повреждении уплотнительных манжет.

Снижение эффективности торможения проявляется увеличением тормозного пути даже при исправных колодках и отсутствии утечек жидкости из контура. Причина – внутренние перепуски жидкости между камерами цилиндра.

Появление пузырьков в бачке при нажатии на педаль указывает на повреждение манжет или износ зеркала цилиндра. Такое явление требует немедленной диагностики, так как воздух снижает давление в системе.

Наличие подтёков тормозной жидкости в месте соединения цилиндра с вакуумным усилителем или на резьбовых соединениях шлангов говорит о разгерметизации корпуса. Игнорирование этой проблемы приводит к полному отказу тормозов.

Изменение усилия на педали, сопровождающееся неравномерным торможением колёс, может быть связано с деформацией поршней или их заеданием внутри цилиндра. Проблема часто возникает после длительного простоя автомобиля или использования неподходящей жидкости.

Подготовка инструмента и расходных материалов для переборки

Для разборки и последующей сборки главного тормозного цилиндра потребуется набор инструментов, обеспечивающий точное и аккуратное выполнение операций без повреждения деталей.

• Набор рожковых и накидных ключей 8–17 мм для откручивания креплений и тормозных трубок.
• Трещотка с удлинителем и соответствующими головками для удобного доступа к цилиндру на вакуумном усилителе.
• Отвёртки с плоским и крестообразным шлицем для снятия стопорных колец и крышек.
• Съемник стопорных колец или плоскогубцы с тонкими губками для работы с внутренними фиксаторами.
• Штангенциркуль для проверки износа поршня и цилиндра.
• Мелкозернистая наждачная бумага (P800–P1000) для устранения мелких задиров на поверхности цилиндра.
• Чистая ветошь без ворса и ёмкость для слива тормозной жидкости.
• Очиститель тормозов или технический спирт для обезжиривания деталей.

Расходные материалы подбираются заранее, чтобы исключить простоев при сборке.

1. Ремкомплект, включающий манжеты, уплотнительные кольца и пыльники, соответствующие модели цилиндра.
2. Новая тормозная жидкость требуемого класса (DOT-3, DOT-4) в объёме не менее 0,5 литра.
3. Смазка, совместимая с тормозной жидкостью, для обработки манжет и поршней при сборке.
4. Новые медные шайбы для уплотнения соединений тормозных трубок.

Перед началом работ проверяют чистоту рабочей поверхности верстака и наличие всех перечисленных предметов, чтобы исключить загрязнение деталей и задержки в процессе переборки.

Снятие главного тормозного цилиндра с автомобиля

Перед началом работы необходимо слить часть тормозной жидкости из бачка, чтобы при отсоединении шлангов жидкость не вытекала на кузов. Для этого откройте крышку бачка и с помощью шприца или груши перекачайте жидкость в подготовленную ёмкость.

Снимите клемму «минус» с аккумулятора, чтобы исключить короткое замыкание при работе с крепёжом цилиндра. Далее очистите зону соединения тормозных трубок и корпуса цилиндра от грязи и коррозии металлической щёткой и обезжиривающим средством. Это предотвратит попадание мусора в систему при разъединении трубок.

С помощью рожкового ключа подходящего размера аккуратно отверните гайки крепления тормозных трубок к цилиндру. Трубки не сгибайте и не тяните на себя – при необходимости зафиксируйте их проволокой, чтобы не перегибались. Немедленно закройте отверстия трубок заглушками или резиновыми колпачками, чтобы в систему не попал воздух.

Отсоедините крепление цилиндра от вакуумного усилителя тормозов – обычно это два гайки или болта, расположенные на шпильках корпуса усилителя. При отворачивании придерживайте цилиндр, чтобы он не сорвался и не повредил резьбу шпилек.

Снимите цилиндр с направляющих, слегка раскачивая его из стороны в сторону. Если посадочное место прикипело, аккуратно постучите по корпусу через деревянный брусок, избегая ударов по патрубкам. После снятия оцените состояние уплотнительного кольца между цилиндром и усилителем – при видимых повреждениях его необходимо заменить.

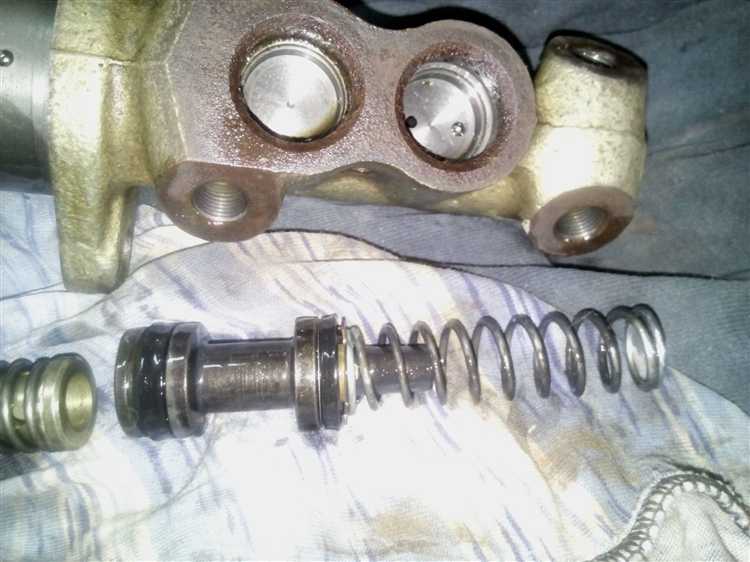

Разборка корпуса цилиндра и извлечение деталей

Перед разборкой цилиндра убедитесь, что корпус очищен от грязи и остатков тормозной жидкости. Рабочая поверхность должна быть сухой, чтобы исключить попадание абразива внутрь механизма.

1. Закрепите цилиндр в тисках, используя мягкие губки для предотвращения повреждений корпуса.
2. Снимите стопорное кольцо, удерживающее поршень, с помощью тонкогубцев или специального съемника. Кольцо обычно находится в задней части цилиндра.
3. Аккуратно выньте поршень, придерживая его пальцами или деревянной выколоткой. Не используйте металлические инструменты, чтобы не повредить поверхность.
4. Извлеките возвратную пружину и все уплотнительные манжеты. При снятии фиксируйте порядок расположения деталей для правильной сборки.
5. Проверьте наличие упорных шайб или направляющих втулок. Если они установлены, снимите их поочередно, не повреждая рабочие кромки.

Все снятые элементы разложите на чистой поверхности в порядке демонтажа. Это упростит контроль за состоянием деталей и подготовку к замене или повторной установке.

Очистка внутренних поверхностей и проверка износа

После разборки корпуса удалите остатки тормозной жидкости мягкой безворсовой тканью. Для очистки внутренних стенок цилиндра используйте тормозной очиститель на спиртовой основе или изопропиловый спирт. Не применяйте абразивные материалы, чтобы не нарушить заводскую обработку поверхности.

Осмотрите зеркало цилиндра при боковом свете: наличие царапин, раковин или следов коррозии указывает на необходимость замены корпуса. Допустимая шероховатость не должна ощущаться пальцем. Микротрещины и задиры вызывают утечки жидкости и снижение давления в системе.

Проверьте поршни и уплотнительные кольца. Износ уплотнений определяется по потерям эластичности, трещинам и изменению диаметра. Поршни должны свободно перемещаться в цилиндре без заеданий. При выявлении деформации или следов коррозии детали подлежат полной замене.

Перед сборкой продуйте цилиндр сжатым воздухом и убедитесь в отсутствии влаги и частиц грязи. Чистая и сухая поверхность гарантирует корректную работу новых уплотнений и исключает повреждение при первом ходе поршня.

Замена уплотнительных манжет и пружин

Перед установкой новых манжет внимательно осмотрите рабочие поверхности цилиндра и поршней – любые царапины или задиры снижают эффективность уплотнения. Старые манжеты снимайте аккуратно, чтобы не повредить корпус и не оставить мелких остатков резины.

Перед монтажом новые манжеты рекомендуется смазать тормозной жидкостью, совместимой с системой, для облегчения установки и предотвращения повреждений при работе цилиндра. Убедитесь, что манжеты точно соответствуют модели цилиндра по диаметру и толщине, так как отклонения ведут к протечкам или заклиниванию поршня.

Пружины заменяются вместе с манжетами, так как со временем теряют упругость и влияют на возврат поршня. При выборе пружин обращайте внимание на жесткость и длину, соответствующие оригинальным деталям. Установка пружин производится с соблюдением правильного положения, указанного в инструкции или маркировке.

После замены манжет и пружин следует проверить свободный ход поршня: он должен двигаться без заеданий и излишнего люфта. При сборке используйте только новые крепежные элементы и уплотнительные кольца, если таковые предусмотрены, чтобы исключить протечки тормозной жидкости.

Сборка цилиндра и установка на место

Перед сборкой убедитесь в полном удалении загрязнений и следов старой жидкости. Уплотнительные манжеты и пружины смазываются тормозной жидкостью, чтобы избежать повреждений при установке.

Установите внутренние манжеты на поршни, соблюдая правильное направление: рабочая поверхность манжеты должна быть обращена в сторону тормозной жидкости. Вставьте пружины, контролируя их положение – они должны плотно фиксировать поршни.

Аккуратно вставьте собранные поршни в корпус цилиндра, избегая перекосов. При необходимости используйте монтажную оправку или деревянный брусок для равномерного нажатия, чтобы не повредить манжеты.

Проверьте плавность хода поршней внутри корпуса. Любые заедания требуют повторной проверки чистоты и правильности установки деталей.

Закройте корпус крышкой с новым уплотнением и зафиксируйте крепежные элементы согласно заводскому моменту затяжки, обычно от 5 до 7 Н·м, чтобы избежать деформации.

Установите главный тормозной цилиндр на место в моторном отсеке, подключите тормозные магистрали, предварительно очистив резьбу и резиновые уплотнения. При затяжке трубок используйте динамометрический ключ с усилием около 15 Н·м для предотвращения протечек.

Подсоедините трос или механизм педали тормоза, отрегулируйте длину и зазоры в соответствии с рекомендациями производителя автомобиля.

После монтажа выполните прокачку тормозной системы, чтобы удалить воздух из контура и обеспечить надежное функционирование тормозов.

Прокачка тормозной системы после переборки цилиндра

Прокачка необходима для удаления воздуха из системы, который снижает эффективность торможения. Для работы понадобится помощник, ключ для прокачки и тормозная жидкость соответствующего типа.

Перед началом проверьте уровень жидкости в бачке и долейте до максимума. Откройте крышку бачка, чтобы избежать вакуума во время прокачки.

Процедуру начинайте с колеса, удалённого от главного цилиндра – обычно это заднее правое колесо на переднеприводных автомобилях. Помощник должен нажать на педаль тормоза 3–4 раза и удерживать её в нажатом положении.

Откройте штуцер прокачки на тормозном цилиндре соответствующего колеса с помощью ключа. Из системы выйдет тормозная жидкость с пузырьками воздуха. Закройте штуцер до тех пор, пока помощник не отпустит педаль.

Повторяйте цикл: нажать педаль, открыть штуцер, закрыть штуцер, отпустить педаль – пока не исчезнут пузырьки воздуха и жидкость пойдёт прозрачной. После прокачки данного колеса переходите к следующему, двигаясь к ближнему колесу.

Обязательно следите за уровнем жидкости в бачке, чтобы не допустить попадания воздуха внутрь. После прокачки всех колёс уровень может опуститься, долейте при необходимости.

По завершении проверьте педаль: она должна быть плотной, без провалов и чрезмерного хода. Если педаль остаётся мягкой, повторите прокачку.

Не допускайте попадания грязи и влаги в систему, используйте свежую тормозную жидкость и соблюдайте рекомендации производителя по её типу и срокам замены.

Вопрос-ответ:

Какие признаки указывают на необходимость переборки главного тормозного цилиндра?

Снижение эффективности торможения, появление провала или «проваливания» педали, утечки тормозной жидкости вокруг цилиндра, а также заметное загрязнение или износ уплотнительных колец – все это причины проверить и, возможно, разобрать главный цилиндр. Если при нажатии педали тормоза наблюдается слабая реакция или усилие резко меняется, стоит провести диагностику именно этого узла.

Как правильно подготовить инструменты и материалы перед началом переборки главного тормозного цилиндра?

Понадобятся набор гаечных ключей и отверток, чистая ветошь, набор новых уплотнительных манжет, пружин, а также тормозная жидкость соответствующего типа. Важно иметь специализированные чистящие средства для удаления загрязнений внутри корпуса, а также подходящий контейнер для сбора старой жидкости. Рабочее место нужно организовать так, чтобы детали не терялись и не загрязнялись, лучше всего использовать магнитный лоток или специальный органайзер.

Как проверить состояние внутренних поверхностей цилиндра и деталей на износ или повреждения?

После разборки внимательно осмотрите корпус цилиндра и поршни. Поверхности должны быть гладкими, без глубоких царапин, задиров или коррозии. Любые шероховатости могут привести к утечке жидкости или неправильной работе уплотнителей. При подозрении на износ измеряют диаметр и проверяют геометрию с помощью микрометра. Поврежденные детали лучше заменить, поскольку восстановление может не обеспечить герметичность и надежность работы.

Как правильно прокачать тормозную систему после установки перебранного главного цилиндра?

Для удаления воздуха из системы нужно использовать последовательный порядок прокачки, начиная с самого удалённого от главного цилиндра колеса. Процесс проводится с помощником: он нажимает педаль тормоза, а вы открываете и закрываете штуцеры прокачки на каждом тормозном механизме. Педаль должна стать плотной без «губчатости». Следите за уровнем тормозной жидкости в бачке и доливайте при необходимости, чтобы воздух не попадал обратно в систему. Если сделать это неправильно, педаль останется мягкой, а тормоза – неэффективными.
