При подключении моторчика к тороидальному трансформатору важно учитывать не только параметры обмоток, но и особенности самой нагрузки. Основной задачей становится согласование напряжения и тока трансформатора с характеристиками электродвигателя. Например, для моторчика постоянного тока с номинальным напряжением 12 В недопустимо прямое подключение к вторичной обмотке, выдающей 24 В переменного тока без выпрямителя и стабилизации.
Тороидальные трансформаторы часто применяются из-за их высокой эффективности и минимального уровня электромагнитных помех. Однако их низкое внутреннее сопротивление может привести к резкому скачку тока при подключении моторчика с высоким пусковым током. Необходимо предусмотреть ограничение тока с помощью плавкого предохранителя, токоограничивающего резистора или мягкого пуска на основе тиристора.
Наличие выпрямительного моста и фильтрующего конденсатора становится обязательным, если моторчик рассчитан на постоянное напряжение. Для сглаживания пульсаций после выпрямителя рекомендуется использовать электролитический конденсатор ёмкостью не менее 1000 мкФ на каждый ампер потребляемого тока. Важно помнить, что при отсутствии стабилизации напряжения конденсатор может поднять выходное напряжение до пикового значения, превышающего среднеквадратичное на 1.41 раза.
Если моторчик предназначен для работы от переменного тока, необходимо проверить его совместимость по частоте и форме напряжения. Асинхронные моторчики малой мощности могут работать от трансформатора напрямую, но только при соблюдении фазности, напряжения и допустимой частоты (обычно 50 Гц). При этом трансформатор должен иметь достаточный запас по мощности – не менее 20–30% от потребления двигателя в номинале.
Особое внимание следует уделить схемам защиты – варисторам от скачков напряжения, тепловым реле от перегрева и предохранителям на каждую из цепей. Это не только повышает надёжность всей конструкции, но и предотвращает повреждение моторчика при ошибках подключения.
Выбор подходящего тороидального трансформатора для моторчика
При выборе тороидального трансформатора для питания электромоторчика важно учитывать параметры нагрузки, характеристики трансформатора и условия эксплуатации. Ошибки на этом этапе могут привести к перегреву, нестабильной работе или выходу оборудования из строя.
Основные критерии выбора:
- Номинальное напряжение вторичной обмотки: должно соответствовать рабочему напряжению моторчика с учётом допустимых отклонений. Например, для моторчика на 12 В выбирается трансформатор с выходом 11–13 В в зависимости от типа нагрузки (индуктивная или активная).
- Мощность трансформатора: рассчитывается с запасом не менее 30%. Если мотор потребляет 1 А при 12 В, необходим трансформатор мощностью не менее 15–18 Вт. При пусковых токах рекомендуется кратковременная перегрузочная способность.
- Конфигурация обмоток: предпочтительнее выбирать трансформаторы с раздельными первичной и вторичной обмотками. Это упрощает реализацию гальванической развязки и повышает безопасность.
- Материал магнитопровода: у качественных тороидальных трансформаторов используется феррит или специальная сталь с низкими потерями. Это обеспечивает низкий уровень шума и минимальный нагрев при длительной работе.
- Компактность и способ крепления: при установке в корпусе важно учитывать габариты трансформатора и наличие центрального крепёжного винта или внешней монтажной рамки.
Не рекомендуется использовать трансформаторы с напряжением «впритык» или заведомо избыточным. В первом случае мотор не выйдет на номинальные обороты, во втором – возможно перегревание и повышение износа щёток из-за перенапряжения. Также критично обеспечить эффективное охлаждение: для моторчиков с длительной нагрузкой трансформатор не должен нагреваться выше +60 °C при температуре окружающей среды до +25 °C.
Если точные параметры моторчика неизвестны, допустимо ориентироваться по его мощности (в ваттах) и току холостого хода. В случае нестабильной сети или значительных пусковых токов желательно использовать трансформатор с несколькими отводами или с регулировкой напряжения через дополнительный дроссель или стабилизатор.
Определение параметров моторчика и соответствие трансформатора
Перед выбором трансформатора необходимо точно определить электрические характеристики моторчика. В первую очередь фиксируется номинальное напряжение питания – оно указывается на корпусе двигателя или в технической документации. Для моторчиков постоянного тока это значение обычно составляет 6, 12 или 24 В, для асинхронных – 110, 220 или 380 В переменного тока.
Следующий ключевой параметр – рабочий ток. Его желательно измерить в режиме максимальной нагрузки, используя амперметр. Если измерения недоступны, допустимо ориентироваться на паспортный ток с учетом пусковых токов, которые кратно превышают номинальный: для двигателей с щетками до 3 раз, для коллекторных моделей – до 5 раз.
Важно учитывать тип тока. Торидальный трансформатор выдает переменное напряжение, и если моторчик рассчитан на постоянное, потребуется выпрямитель (мост, фильтрующий конденсатор). При этом необходимо учитывать падение напряжения на выпрямителе – около 1,2–1,4 В для диодного моста на кремниевых диодах.
Ток трансформатора должен превышать расчетную нагрузку моторчика минимум на 20–30% для компенсации пусковых токов и защиты от перегрева. Например, если мотор потребляет 1,2 А при 12 В, трансформатор должен обеспечивать не менее 1,5–1,6 А на выходе.
Сопротивление обмотки моторчика можно измерить мультиметром и, используя закон Ома, проверить, соответствует ли это сопротивление расчетному току при указанном напряжении. Это поможет исключить перегрузку и несоответствие выбранного трансформатора.
Для оценки допустимой мощности трансформатора используется формула: P = U × I, где P – мощность трансформатора, U – выходное напряжение, I – необходимый ток. Полученное значение должно быть меньше номинальной мощности трансформатора как минимум на 10–15%.
Подготовка проводов и клемм для надежного подключения
Перед подключением моторчика к тороидальному трансформатору необходимо обеспечить качественную подготовку проводов, чтобы минимизировать потери и исключить перегрев контактных соединений. Для этого используются провода сечением не менее 1,5 мм² при токе до 5 А, и не менее 2,5 мм² при токе от 5 до 10 А. Меньшее сечение недопустимо из-за риска нагрева и просадки напряжения.
Оголенные концы проводов необходимо зачищать строго на длину, соответствующую клеммам или контактным площадкам, обычно 6–8 мм. Избыточная зачистка приводит к открытому участку провода, что может вызвать короткое замыкание или окисление. После зачистки следует скрутить многожильные жилы, избегая распушения, и по возможности опрессовать наконечником НШВИ подходящего размера.
Для соединения с тороидальным трансформатором рекомендуется использовать винтовые клеммные колодки или лопаточные наконечники. В местах с вибрацией или периодическим обслуживанием надежнее применять винтовые соединения с пружинной шайбой. Все соединения должны быть затянуты с достаточным усилием, но без срыва резьбы. Слабо затянутый контакт ведет к нагреву и потере мощности.
Контактные площадки и клеммы следует перед монтажом обезжирить и при необходимости очистить от окислов. Не допускается монтаж на поврежденные или потемневшие клеммы – это прямой путь к перегреву. Все соединения необходимо проверять мультиметром на сопротивление – оно не должно превышать доли ома.
Если предполагается подключение и отключение моторчика с высокой частотой, рекомендуется установка быстросъемных клемм с пружинным зажимом. Они обеспечивают стабильный контакт без механического износа медных жил. Также важно маркировать провода, особенно при использовании нескольких обмоток или реверсивного подключения, чтобы избежать ошибок в схеме.
Схемы подключения моторчика к трансформатору с разным напряжением
Для моторчиков постоянного и переменного тока схемы подключения напрямую зависят от выходного напряжения трансформатора и номинальных параметров самого двигателя. Несоответствие этих характеристик приводит к перегреву, недостаточному крутящему моменту или выходу из строя.
1. Подключение моторчика 12 В к трансформатору 24 В: напрямую такое подключение недопустимо. Решение – использование понижающего DC-DC конвертера или линейного стабилизатора на выходе трансформатора. Альтернатива – применение двух последовательно включённых моторчиков по 12 В, если конструкция позволяет.
2. Подключение моторчика 24 В к трансформатору 12 В: при недостаточном напряжении двигатель будет вращаться с пониженной скоростью и слабо развивать усилие. Возможен запуск с толчка, но эксплуатация недопустима. Требуется либо трансформатор с соответствующим вторичным напряжением, либо удвоение напряжения с помощью схемы умножителя (например, удвоителя Латура) при условии невысокой потребляемой мощности моторчика.
3. Моторчики переменного тока 220 В: если в наличии трансформатор с выходом на 110 В, возможно подключение через автотрансформатор или трансформатор повышающего типа. При этом следует учитывать токовую нагрузку: трансформатор должен выдерживать пусковой ток двигателя, который в 5–7 раз превышает номинальный.
4. Питание моторчиков с нестандартным напряжением (например, 18 В): в таких случаях предпочтительно использовать импульсные преобразователи с точной настройкой напряжения. Простые линейные регуляторы сильно греются и неэффективны при высокой нагрузке.
5. Подключение через мостовые выпрямители: при использовании трансформаторов переменного тока для питания моторчиков постоянного тока необходимо устанавливать выпрямитель (диодный мост) и фильтрующий конденсатор. Номинал конденсатора – не менее 1000 мкФ на каждый ампер тока, напряжение – с запасом минимум 25% от выходного.
6. Регулируемое напряжение на моторчике: если требуется регулировка скорости вращения, используется трансформатор с несколькими отводами или регулируемый источник постоянного напряжения после трансформатора. Регулировка напряжения переменного тока для асинхронных двигателей недопустима без изменения частоты.
Перед реализацией подключения необходимо проверить соответствие всех элементов: напряжения, токи, мощность и тип питания моторчика. Ошибки в выборе схемы приводят к быстрой деградации двигателя или трансформатора.
Методы защиты моторчика от перегрузок при работе с тороидальным трансформатором
При подключении моторчика к тороидальному трансформатору важно учитывать возможность перегрузок, которые могут привести к перегреву обмоток, повреждению изоляции и выходу устройства из строя. Ниже приведены проверенные методы защиты, обеспечивающие устойчивую работу схемы.
1. Установка плавких предохранителей по току обмотки
Подбираются исходя из номинального тока потребления моторчика с учетом пусковых токов. Предпочтительно использовать предохранители с характеристикой задержки времени (тип T), чтобы избежать срабатывания при кратковременном старте.
2. Использование термозащиты на корпусе моторчика
Термовыключатели (например, KSD-01F) устанавливаются непосредственно на корпус моторчика и размыкают цепь при достижении определённой температуры (обычно 60–90 °C). Это защищает от длительной перегрузки, связанной с перегревом из-за внешних факторов.
3. Включение в схему термистора типа NTC
NTC-термисторы ограничивают пусковой ток за счёт высокого сопротивления в холодном состоянии. После нагрева сопротивление снижается, и моторчик получает полное питание. Это снижает нагрузку на обмотку трансформатора и предотвращает его насыщение в момент запуска.
4. Применение реле контроля тока
Электронные реле или модули защиты контролируют ток, потребляемый моторчиком, и отключают питание при превышении установленного порога. Уровень срабатывания задается вручную, в зависимости от типа двигателя и характера нагрузки.
5. Установка варистора на входе
Варисторы защищают схему от импульсных перенапряжений, которые могут возникнуть при резком отключении индуктивной нагрузки. Особенно актуально при использовании моторчиков с высоким моментом инерции.
6. Ограничение продолжительности работы под нагрузкой
Для моторчиков, работающих в прерывистом режиме, важно реализовать программное или аппаратное ограничение времени работы, чтобы предотвратить перегрев при длительном включении. Подходит, например, таймер на базе NE555 или микроконтроллер с логикой автоторможения.
7. Выбор трансформатора с запасом по мощности
Тороидальный трансформатор должен обеспечивать минимум 30–40 % запаса по мощности относительно номинального потребления моторчика. Это снижает риск перегрузки трансформатора при пиковых нагрузках и стабилизирует работу всей схемы.
Применение этих методов в комбинации обеспечивает комплексную защиту как моторчика, так и трансформатора от перегрузок, перегрева и повреждений.

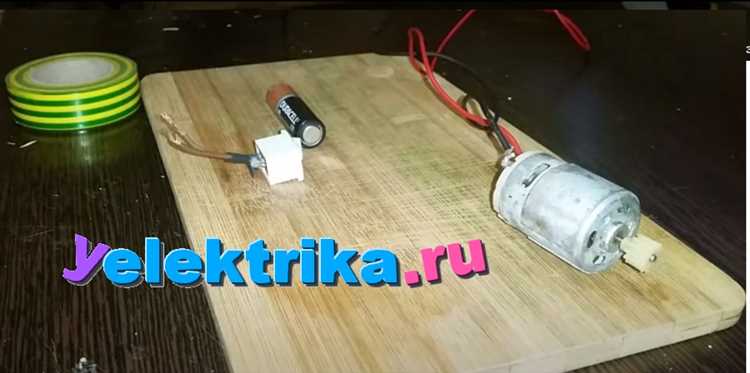

Проверка работы моторчика после подключения к трансформатору
Перед включением питания убедитесь, что все соединения выполнены правильно, а обмотки трансформатора не перегружены. Для проверки работы моторчика после подключения к тороидальному трансформатору следует выполнить последовательность действий в строгом порядке.
- Измерьте напряжение на выходе трансформатора мультиметром при отключённой нагрузке. Оно должно соответствовать рабочему напряжению моторчика с допуском не более ±5%.
- Подключите моторчик через временный предохранитель (на 10–20% выше номинального тока устройства). Это позволит предотвратить повреждение при ошибках подключения.
- Включите питание и кратковременно подайте напряжение на мотор. Наблюдайте за его реакцией:
- ротор должен начать вращение без рывков и задержек;
- отсутствие постороннего шума или запаха гари;
- при постоянной нагрузке – отсутствие сильного нагрева корпуса в течение первых 2–3 минут.
- Измерьте ток, потребляемый мотором при холостом ходе. Он должен быть ниже или равен паспортному значению. Повышенный ток может указывать на неправильное подключение фаз или проблемы с обмотками.
- Проверьте стабильность напряжения на трансформаторе под нагрузкой. Допустимое проседание – не более 10%. При большем падении напряжения необходимо пересмотреть мощность трансформатора или длину кабелей.
После успешной проверки при холостом ходе можно подключить рабочую нагрузку. Повторите измерение тока и напряжения. При устойчивой работе и сохранении параметров система считается исправной.
Рекомендуется оставить мотор под нагрузкой минимум на 15 минут и контролировать температуру корпуса. Повышение температуры выше 70°C без активного охлаждения требует дополнительной диагностики.
Использование регуляторов напряжения для плавного запуска моторчика
Подключение моторчика к тороидальному трансформатору нередко сопровождается резким пусковым током, который может привести к перегрузке как самого трансформатора, так и питающей сети. Для минимизации пусковых токов целесообразно использовать регуляторы напряжения с функцией плавного запуска.
Наиболее эффективным решением является тиристорный или симисторный регулятор с фазоимпульсным управлением. Такие устройства позволяют наращивать напряжение на обмотке моторчика постепенно, начиная от минимального значения и выходя на номинал в течение нескольких секунд. Это снижает начальную нагрузку на трансформатор и предотвращает рывок ротора при запуске.
Для асинхронных однофазных моторчиков мощностью до 500 Вт достаточно использовать простые регуляторы с минимальной задержкой включения и линейным ростом напряжения. Подключение осуществляется последовательно между вторичной обмоткой трансформатора и моторчиком, при этом необходимо обеспечить наличие радиатора на силовом элементе регулятора.
Важно учитывать допустимое напряжение и мощность моторчика: регулятор не должен допускать скачков напряжения выше паспортного значения. В некоторых случаях целесообразно использовать регуляторы с обратной связью по току, позволяющие ограничивать максимальный ток в момент пуска.
Если моторчик используется в нагрузках с высоким инерционным моментом (например, вентиляторы, шлифовальные круги), плавный запуск становится критичным для продления ресурса щеток и подшипников. Также это снижает риск запуска трансформатора в насыщение, что особенно важно для тороидальных моделей, чувствительных к пиковым токам.
В завершение следует проверить стабильность работы моторчика после выхода на номинальное напряжение: отсутствие вибраций и равномерный звук работы являются признаками корректной настройки регулятора. Для надёжности рекомендуется использовать регуляторы с гальванической развязкой и защитой от перегрева.
Устранение распространенных ошибок при подключении моторчика к тороидальному трансформатору
Прямое включение без ограничителей пускового тока особенно опасно при использовании мощных трансформаторов. При первом включении тороид может создать бросок тока, который перегружает щеточно-коллекторный узел моторчика. Для устранения этого необходимо использовать термисторы NTC или софтстартеры на тиристорах в первичной цепи трансформатора.
Отсутствие предохранительных элементов часто приводит к повреждению как мотора, так и трансформатора. Обязательно устанавливаются плавкие предохранители или автоматические выключатели с номиналом на 10–20% выше расчетного тока нагрузки, устанавливая их в первичной цепи трансформатора и на выходе вторичной обмотки.
Ошибочная полярность подключения у моторчиков постоянного тока может привести к неправильному направлению вращения или отказу запуска. Перед включением следует с помощью мультиметра убедиться в правильной полярности, особенно если используется диодная развязка или выпрямитель.
Недостаточное сечение проводов вызывает значительные потери напряжения и перегрев соединений. Для подключения моторчика следует использовать медные провода сечением не менее 0,75 мм² при токе до 5 А и 1,5 мм² при токе до 10 А. Длина проводов также учитывается: при расстояниях более 1 метра выбирается сечение с запасом.
Некачественные соединения клемм ведут к нестабильной работе моторчика. Обжим клемм должен выполняться с помощью соответствующего инструмента, а соединения следует дополнительно фиксировать винтовыми зажимами или пайкой. Контактные площадки на тороиде и моторе необходимо предварительно зачистить от окислов.
Игнорирование теплового режима моторчика в условиях длительной работы приводит к его перегреву. При питании от тороидального трансформатора, не имеющего системы стабилизации, важно контролировать температуру корпуса мотора и при необходимости предусмотреть принудительное охлаждение или прерывание работы.
Вопрос-ответ:
Как определить, подходит ли тороидальный трансформатор для моего моторчика?
Для этого нужно знать два ключевых параметра моторчика — номинальное напряжение и потребляемый ток при рабочей нагрузке. Трансформатор должен выдавать на вторичной обмотке напряжение, соответствующее номинальному значению моторчика, с допустимым отклонением не более 10%. Ток трансформатора должен быть не ниже тока, который потребляет мотор при стабильной работе. Также рекомендуется иметь запас по току хотя бы на 20–30%, особенно если предполагаются пусковые токи выше среднего.
Можно ли подключить моторчик напрямую к тороидальному трансформатору без дополнительных компонентов?
Технически можно, но не всегда это оправдано. При запуске мотор потребляет пусковой ток, который может быть в несколько раз выше номинального. Если трансформатор не рассчитан на такие нагрузки, его обмотки могут перегреться. Поэтому часто применяют ограничители пускового тока или плавные пускатели. Кроме того, защита по току и предохранители — разумная мера даже при простом подключении.
Почему моторчик не запускается после подключения к трансформатору?
Возможны несколько причин: напряжение на выходе трансформатора ниже требуемого; мотору не хватает тока для запуска; неправильно подключены обмотки трансформатора или самого моторчика; отсутствует контакт в цепи; перегорел предохранитель. Также стоит проверить, не заклинен ли сам мотор механически — это можно определить, попробовав прокрутить его вручную при отключённом питании.
Какие типичные ошибки допускают при подключении моторчика к тороидальному трансформатору?
Распространённые ошибки: выбор трансформатора с недостаточной мощностью, неправильное подключение обмоток, отсутствие защиты от перегрузки, игнорирование пускового тока, плохой контакт в соединениях, использование тонких проводов, не рассчитанных на ток моторчика. Часто также забывают учитывать охлаждение — как трансформатора, так и моторчика, особенно при длительной нагрузке.
Можно ли использовать один трансформатор для питания нескольких моторчиков?
Можно, если суммарная нагрузка не превышает токовую и мощностную характеристику трансформатора. Важно также учитывать одновременность включения: если моторчики запускаются одновременно, трансформатор должен выдержать суммарный пусковой ток. В таком случае лучше добавить цепи задержки или запускать моторы поочерёдно. Разводка питания должна быть выполнена с учётом токовой нагрузки каждого ответвления.
Какие параметры трансформатора нужно учитывать при подключении моторчика?
При выборе трансформатора для моторчика следует обращать внимание на выходное напряжение и максимальный ток, который трансформатор может обеспечить. Напряжение должно соответствовать номинальному рабочему напряжению моторчика, чтобы избежать перегрева или недостаточной мощности. Ток трансформатора должен быть выше или равен максимальному потреблению моторчика, иначе возможны сбои в работе или повреждение оборудования. Также учитывайте тип обмотки трансформатора и её устойчивость к пусковым токам моторчика.
Какие ошибки часто допускают при подключении моторчика к тороидальному трансформатору и как их избежать?
Распространенные ошибки включают неправильное подключение фаз и нуля, что приводит к неправильному вращению или отсутствию запуска мотора. Еще одна частая ошибка — использование трансформатора с недостаточной мощностью, что вызывает перегрев и сокращение срока службы. Нередко забывают установить защитные устройства, такие как предохранители или термовыключатели, что повышает риск поломки. Чтобы избежать проблем, важно тщательно проверить схему подключения, использовать трансформатор с запасом по мощности и предусмотреть меры защиты.
