Неправильная установка прокладки головки блока цилиндров – одна из частых причин прорыва газов, перегрева двигателя и попадания охлаждающей жидкости в масло. Чтобы исключить риск повторного ремонта, необходимо точно соблюдать последовательность работ и учитывать допуски, установленные производителем двигателя.
Перед установкой новая прокладка должна быть проверена на соответствие по каталожному номеру, толщине и конфигурации масляных и охлаждающих каналов. Использование герметика допустимо только в тех местах, где это предусмотрено конструкцией двигателя – в противном случае возможно смещение прокладки при затяжке или нарушение герметичности.
Головка блока должна быть отфрезерована или, как минимум, проверена на плоскостность с допуском не более 0,05 мм. Любые деформации исключают надежную герметизацию, даже при использовании новой прокладки. Поверхность блока также очищается от нагаров, остатков старой прокладки и масла до чистого металла.
Перед затяжкой болтов необходимо проверить их длину и резьбу. Многоразовое использование болтов допускается только при отсутствии вытяжки: удлинение более чем на 0,1 мм от номинала указывает на превышение предела текучести. Затяжка должна выполняться динамометрическим ключом в строгой последовательности, указанной в технической документации, с соблюдением этапов предварительной и окончательной затяжки.
Как подготовить поверхность блока и головки перед установкой
Поверхности головки блока цилиндров и самого блока должны быть абсолютно чистыми, ровными и сухими. Остатки старой прокладки, герметика, масла или охлаждающей жидкости могут привести к нарушению герметичности соединения. Для удаления загрязнений используют пластиковый или латунный скребок. Металлические инструменты и абразивные круги недопустимы – они могут повредить поверхность.
После механической очистки необходимо обезжирить поверхность. Используется ацетон или технический спирт. Растворитель наносят на чистую безворсовую салфетку, а не прямо на металл. Поверхности не должны иметь жирных пятен, разводов и микрочастиц.
Следующий этап – проверка на плоскость. Наиболее точный способ – использование поверочной линейки и щупов. Допустимое отклонение плоскостности для большинства алюминиевых головок – не более 0,05 мм на 100 мм длины. Если искривление превышает норму, головка подлежит фрезеровке.
Также осматриваются посадочные плоскости на наличие царапин, вмятин, трещин и следов коррозии. Даже незначительные повреждения на поверхности блока или головки могут нарушить контакт с прокладкой. В случае сомнений проводится испытание на герметичность или применяются методы неразрушающего контроля (например, красящие жидкости).
Перед установкой все отверстия под болты продуваются сжатым воздухом. Наличие масла или охлаждающей жидкости в резьбовых каналах может привести к гидроудару и растрескиванию корпуса при затяжке. Также важно проверить соответствие резьбы болтов и отсутствие повреждений на них.
Как выбрать правильную прокладку для конкретного двигателя
Выбор прокладки ГБЦ начинается с точного определения кода двигателя. Нельзя полагаться только на модель автомобиля или год выпуска – один и тот же двигатель может иметь несколько модификаций с разной конструкцией головки блока.
Необходимо учитывать толщину прокладки. Заводская толщина зависит от степени обработки поверхности блока и ГБЦ, а также от степени выступания поршней. Например, при ремонте с шлифовкой головки часто требуется прокладка увеличенной толщины. Если игнорировать этот параметр, можно получить повышенную степень сжатия и детонацию.
Тип материала важен для термостойкости и устойчивости к деформации. Многослойные металлические (MLS) прокладки применяются в большинстве современных двигателей с алюминиевой головкой и чугунным блоком. Графитовые прокладки подойдут для менее нагруженных моторов, но менее устойчивы к прорывам газов.
Уплотнительные кольца вокруг цилиндров (фреймы) и масляных каналов должны точно соответствовать посадочным местам. Использование прокладки без армированных зон в местах прохождения каналов чревато утечками масла или охлаждающей жидкости.
Перед покупкой прокладки необходимо сверить артикул с оригинальным номером производителя. Даже при визуальном совпадении контуров мелкие различия в отверстиях или уплотнительных зонах могут привести к неправильной герметизации. Каталоги производителей, таких как Elring, Victor Reinz или Ajusa, позволяют по VIN-коду подобрать точную модификацию.
При форсировке двигателя или увеличении наддува рекомендуется выбирать усиленные прокладки, предназначенные для повышенного давления. Они имеют дополнительное армирование и более прочные металлические слои.
Очистка и проверка шпилек и резьбовых отверстий
Перед установкой головки блока цилиндров необходимо тщательно очистить шпильки и резьбовые отверстия в блоке. Остатки старого герметика, масла, нагар и коррозия могут повлиять на крутящий момент при затяжке, что приведёт к неравномерному прижатию прокладки.
Шпильки очищаются вручную с помощью металлической щётки или щётки с латунной щетиной. Если имеются следы ржавчины или засохший герметик, используется резьбовой метчик соответствующего шага и диаметра, но только при снятых шпильках. Для резьбовых отверстий применяют метчики с канавкой для удаления грязи – слепые отверстия особенно критичны, так как при затяжке в них может скапливаться масло, вызывая гидроудар и трещины в блоке.
После очистки каждый элемент необходимо продуть сжатым воздухом. Это удалит пыль, остатки жидкости и посторонние включения. Запрещено использовать масло или другие смазки при установке, если это не предусмотрено производителем – избыток смазки искажает момент затяжки. Очищенная и сухая резьба – базовое условие точного затягивания.
Проверка резьбы проводится с помощью контрольной шпильки или болта. Он должен входить без заеданий и без люфта. При выявлении сорванной или повреждённой резьбы отверстие восстанавливается с использованием ремонтной втулки типа Helicoil или аналогичной системы. Самостоятельная нарезка большего диаметра с заменой крепежа недопустима, так как нарушает расчётную нагрузку на блок.
При наличии съёмных шпилек необходимо убедиться в их посадке: шпилька должна входить в блок без усилия до упора, при этом не болтаться и не иметь перекосов. Наличие люфта может указывать на износ отверстия, требующий восстановления.
Нюансы нанесения герметика на прокладку или элементы ГБЦ
Перед использованием герметика необходимо точно определить, предусмотрено ли его применение конструкцией двигателя. Большинство современных прокладок ГБЦ из многослойной стали (MLS) устанавливаются без герметика. Его добавление может привести к нарушению теплопередачи, неполному прилеганию и разрушению прокладки.
Если в технической документации указано использование герметика, важно применять только рекомендованные составы – например, анаэробные герметики или герметики RTV, стойкие к высокотемпературным и масляным средам. Не допускается использование универсальных составов, не рассчитанных на работу в условиях двигателя внутреннего сгорания.
Наносить герметик следует строго на указанные участки: стыки между ГБЦ и крышками распредвалов, углы каналов охлаждения или масляные каналы – в зависимости от конструкции. Толщина слоя – не более 1 мм. Избыточное количество приводит к выдавливанию герметика внутрь каналов, что может блокировать циркуляцию масла или ОЖ.
Поверхности перед нанесением герметика должны быть обезжирены ацетоном или очистителем без остатка масла и пыли. Состав наносится ровным непрерывным валиком, без пропусков и капель. Важно соблюдать время образования поверхностной пленки, указанное производителем, прежде чем соединять детали.
После сборки двигателя и затяжки болтов не рекомендуется перемещать или смещать головку блока – это нарушит целостность герметичного слоя. Также нельзя запускать двигатель до окончания полного полимеризационного времени, которое может составлять от 30 минут до нескольких часов в зависимости от герметика.
Правильная последовательность затяжки болтов головки блока
Нарушение порядка или момента затяжки болтов ГБЦ может привести к деформации головки, неравномерному прижатию прокладки и последующим утечкам. Конкретная схема и параметры затяжки зависят от конструкции двигателя, но существует общий алгоритм, применимый в большинстве случаев.
- Очистить болты и отверстия от масла, грязи и остатков старой резьбовой смазки. Если болты требуют замены – использовать только оригинальные или рекомендованные производителем.
- Проверить, смазаны ли резьба и шайбы болтов, если это предусмотрено технической документацией. Чрезмерное количество смазки может исказить момент затяжки.
- Разместить болты вручную, без перекосов и перекручивания.
Последовательность затяжки всегда выполняется от центра головки к краям по спирали или «крест-накрест». Это обеспечивает равномерное распределение усилия и предотвращает перекос.
Типичная процедура затяжки болтов:
- Предварительная затяжка всех болтов в порядке, указанном в инструкции, моментом 20–40 Н·м (в зависимости от модели).
- Основная затяжка в том же порядке с усилием 60–90 Н·м.
- Доворачивание болтов на определённый угол (чаще всего 90°–180°, в два подхода по 90°), если используются болты с пластической деформацией.
Использование угломерного инструмента критично на завершающем этапе. При отсутствии необходимого инструмента точность угла может быть нарушена, что влияет на прижимную силу.
После завершения полной процедуры двигатель не следует запускать, пока он не остынет до комнатной температуры. На некоторых двигателях требуется повторная проверка момента затяжки после первого запуска и прогрева – это указывается отдельно в технической документации.
Какие динамометрические ключи и угломеры использовать
Для правильной затяжки болтов ГБЦ требуется динамометрический ключ с точностью не менее ±3%. Оптимальным считается ключ с диапазоном усилий от 10 до 150 Н·м, что покрывает большинство рекомендуемых значений для современных двигателей.
Выбирайте ключ с механическим или цифровым индикатором момента. Цифровые модели обеспечивают более точное считывание и возможность сохранения данных, что полезно при сложных протоколах затяжки.
Угломеры необходимы для контроля дополнительного углового этапа затяжки после достижения момента. Предпочтение стоит отдавать электронным угломерам с высокой точностью (погрешность не более 0,5°) и функцией нулевой установки на любом положении.
При ограниченном бюджете допустимы прецизионные механические угломеры с хорошо читаемой шкалой и фиксацией угла.
Важно, чтобы динамометрический ключ и угломер регулярно калибровались – это гарантирует соответствие реальному моменту и углу, предотвращая деформации и протечки.
Использование универсальных наборов, включающих динамометрический ключ с адаптерами и совместимый угломер, упростит процесс и минимизирует ошибки при затяжке ГБЦ.

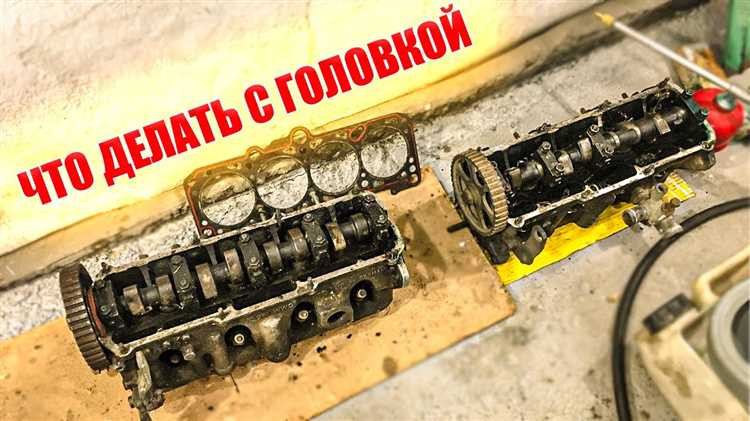

Распространённые ошибки при установке прокладки и их последствия
Неправильная очистка контактных поверхностей. Остатки старой прокладки, грязь и масла препятствуют плотному прилеганию новой прокладки. Это ведёт к протечкам охлаждающей жидкости и масла, перегреву двигателя и снижению компрессии.
Использование повреждённой или некачественной прокладки. Трещины, деформации или неоригинальные материалы ухудшают герметичность. В результате возникают внутренние утечки, смешивание масла с охлаждающей жидкостью и риск заклинивания двигателя.
Неправильный порядок и момент затяжки болтов. Несоблюдение заводской последовательности или крутящего момента вызывает деформацию головки блока и прокладки. Это приводит к пробоям прокладки, появлению зазоров и последующим подтеканиям.
Игнорирование проверки и очистки резьбы болтов и шпилек. Грязь и ржавчина снижают точность затяжки, что ведёт к неполной фиксации головки и снижению герметичности.
Нанесение герметика в местах, не рекомендованных производителем. Избыточный или неправильный герметик мешает правильному прилеганию прокладки и провоцирует образование зазоров.
Последствия ошибок проявляются в виде перегрева, потери мощности, появления трещин в головке блока и дорогостоящего ремонта.
Что проверять после первой заводки двигателя с новой прокладкой
После первой заводки двигателя с новой прокладкой головки блока цилиндров необходимо тщательно контролировать несколько ключевых параметров, чтобы выявить возможные проблемы на ранней стадии.
- Температура охлаждающей жидкости: Следует убедиться, что температура не превышает норму рабочего диапазона (обычно 85–105 °C). Резкий перегрев может указывать на неправильную установку прокладки или нарушение герметичности.
- Уровень и состояние охлаждающей жидкости: Проверить отсутствие утечек под автомобилем и вокруг головки блока. Уровень должен оставаться стабильным, без появления пены или эмульсии, что свидетельствует о попадании масла в систему охлаждения.
- Визуальный осмотр места установки прокладки: Проверить наличие следов масла, антифриза или выхлопных газов на стыке головки и блока. Их появление указывает на неплотное прилегание прокладки.
- Давление масла и уровень масла в двигателе: Убедиться, что давление соответствует норме, а масло не изменило цвет и консистенцию. Попадание охлаждающей жидкости в масло указывает на повреждение прокладки.
- Состояние выхлопных газов: Обратить внимание на наличие белого дыма из выхлопной трубы – это признак проникновения охлаждающей жидкости в камеры сгорания.
- Отсутствие посторонних шумов: Нет металлических стуков или свистов, которые могут свидетельствовать о проблемах с прижатием головки блока или повреждении прокладки.
- Проверка компрессии в цилиндрах: Рекомендуется провести замер компрессии после прогрева двигателя. Показатели должны быть равномерными и соответствовать техническим требованиям для данного двигателя.
Если при первых проверках выявлены отклонения – следует немедленно остановить эксплуатацию и провести повторный разбор для диагностики причины.
Вопрос-ответ:
Как проверить правильность установки прокладки головки блока цилиндров?
Проверка начинается с визуального осмотра прокладки на отсутствие повреждений и смещений. Затем необходимо удостовериться, что поверхность головки и блока чистые, без остатков старой прокладки или загрязнений. После сборки следует контролировать отсутствие течи охлаждающей жидкости и масла, а также отсутствие перегрева двигателя. Проверка герметичности можно дополнить тестом на давление системы охлаждения и диагностикой с помощью манометра компрессии в цилиндрах.
Какие последствия возникают при неправильной затяжке болтов головки блока?
Если болты затянуты не по заданной последовательности или с неправильным моментом, возможны деформации головки, появление микротрещин и потеря герметичности прокладки. Это приводит к утечке охлаждающей жидкости или масла, появлению нагара в камерах сгорания и падению компрессии. Со временем ситуация усугубляется, что может вызвать серьезные поломки двигателя и дорогостоящий ремонт.
Можно ли использовать герметик вместе с прокладкой ГБЦ и как это повлияет на работу двигателя?
Некоторые конструкции допускают нанесение герметика на прокладку или контактные поверхности, но важно использовать только те составы, которые рекомендованы производителем детали. Избыточное количество герметика может привести к попаданию его внутрь каналов охлаждения или масляных путей, что негативно скажется на работе двигателя. Неправильное использование герметика иногда мешает равномерному прижиму прокладки, снижая надежность соединения.
Что делать, если после установки новой прокладки двигатель начал перегреваться?
Перегрев может быть вызван неплотным прилеганием прокладки, нарушением герметичности, закупоркой каналов охлаждения или неправильной установкой головки блока. Нужно проверить уровень и состояние охлаждающей жидкости, осмотреть место установки на наличие утечек и трещин. Также рекомендуется провести тест на герметичность системы охлаждения и проверить затяжку болтов согласно техническим требованиям. В случае сомнений стоит обратиться к специалисту для диагностики и устранения причин.
Какие динамометрические ключи лучше использовать для затяжки болтов головки блока?
Для затяжки болтов ГБЦ подходят ключи с точной шкалой измерения момента, желательно с диапазоном, соответствующим параметрам конкретного двигателя. Обычно используют прецизионные динамометрические ключи с диапазоном от 10 до 150 Н·м. Важно, чтобы ключ имел четкую фиксацию и позволял плавно контролировать усилие. Для угловой затяжки применяют специализированные угломеры или комбинированные инструменты, которые помогают точно выдерживать необходимый угол поворота болта.
Какие шаги нужно соблюдать, чтобы правильно установить прокладку головки блока цилиндров?
Сначала необходимо тщательно очистить поверхности головки блока и блока двигателя от старого герметика, масла и грязи. После этого нужно проверить ровность поверхности, чтобы избежать перекосов. Прокладку укладывают ровно, не смещая, и перед затяжкой болтов необходимо убедиться, что все отверстия совпадают. Затяжка выполняется в несколько этапов с использованием динамометрического ключа, соблюдая последовательность и заданный момент усилия. После завершения установки рекомендуется проверить затяжку повторно через определённое время работы двигателя.
