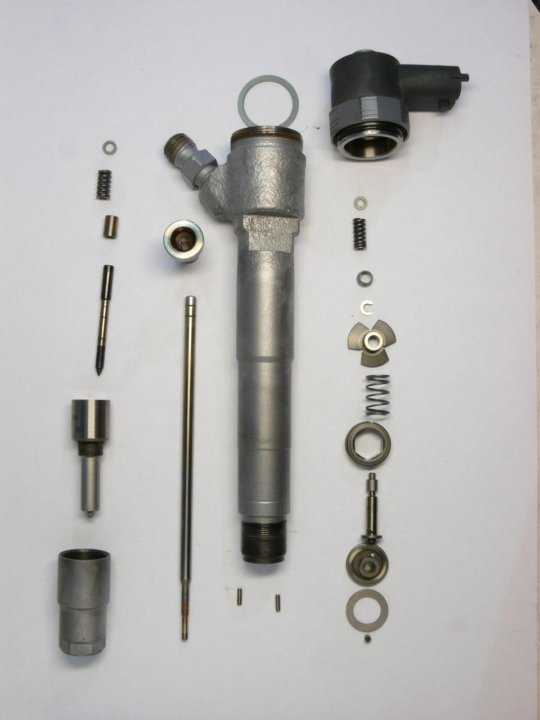

Настройка форсунок системы common rail требует точности и внимательности, так как неправильная настройка может привести к неэффективной работе двигателя, увеличению расхода топлива и даже поломке важных компонентов системы впрыска. Для правильной настройки необходимо учитывать несколько ключевых факторов, таких как тип форсунок, их состояние, а также особенности работы вашего двигателя.
Первый шаг в процессе настройки – это проверка состояния форсунок. Порой проблемы могут крыться в забитых отверстиях или изношенных уплотнителях. Чтобы убедиться в исправности форсунок, используйте диагностическое оборудование, которое позволит определить точный расход топлива, а также возможные утечки. Если форсунки требуют замены, их следует заменять комплектом, так как различные компоненты системы должны работать в едином ритме.
Когда форсунки в хорошем состоянии, важно правильно настроить давление подачи топлива и угол распыла. Для этого потребуется специальное оборудование, которое обеспечит точную настройку давления на каждом из цилиндров. Настройка должна производиться с учётом рекомендаций производителя, указанных в сервисной документации, а также характеристик используемого топлива и нагрузки на двигатель.
Кроме того, настройка включает в себя проверку и корректировку времени открытия форсунок. Это критически важный параметр, так как даже небольшое отклонение может привести к недостаточному сгоранию топлива или его перерасходу. Используйте диагностический сканер для точной настройки временных параметров, а также регулярно проверяйте работу системы в процессе эксплуатации для исключения возможных неисправностей.
При правильной настройке форсунки обеспечат стабильную работу двигателя, минимизируют выбросы и улучшат топливную экономичность. Точное соблюдение всех технических требований и регулярное обслуживание системы – ключевые аспекты, влияющие на долговечность и эффективность работы вашего автомобиля.
Подготовка инструмента и оборудования для настройки форсунок
Первым шагом в подготовке является проверка состояния и калибровка диагностического оборудования. Это включает в себя мультиметры для измерения напряжений и токов, осциллографы для анализа сигналов, а также специальные диагностические сканеры, которые позволяют считывать и корректировать параметры работы форсунок через OBD-II интерфейс.
Для регулировки давления в системе необходимо использовать манометры с точностью до 0,01 бар и насосы, способные создавать рабочее давление в пределах 1800-2000 бар, что является стандартом для большинства систем Common Rail. Это оборудование должно быть проверено на герметичность и соответствие техническим требованиям, указанным производителем автомобиля.
Не менее важным является наличие инструмента для демонтажа и установки форсунок, таких как специальные ключи для форсунок и торцевые головки, которые позволяют избежать повреждения резьбы и герметичных уплотнений. Важно использовать смазочные жидкости на основе синтетических масел для предотвращения коррозии и облегчения процесса установки.
Также потребуется очистка форсунок. Для этого используются ультразвуковые очистители, которые эффективно удаляют загрязнения и остатки топлива с внешних и внутренних поверхностей форсунок, обеспечивая стабильную работу системы.
Наконец, в процессе настройки необходимо наличие калибровочного устройства, которое позволит точно установить параметры форсунок, такие как начальное давление впрыска и его изменение в зависимости от нагрузки двигателя. Это устройство должно быть откалибровано с учетом характеристик используемых форсунок и конкретного автомобиля.
Как правильно снять форсунки с двигателя и подготовить их к настройке
Для того чтобы снять форсунки с двигателя, необходимо выполнить несколько последовательных шагов, которые обеспечат безопасность и точность выполнения работ. Первоначально отключите аккумулятор, чтобы избежать случайного короткого замыкания.
1. Подготовка рабочего пространства: Убедитесь, что вокруг двигателя чисто и достаточно места для работы. Подготовьте все необходимые инструменты, такие как торцевые ключи, гаечные ключи, съемники форсунок и специализированные адаптеры.
2. Удаление пластиковых и защитных элементов: Снимите пластиковые кожухи и защитные детали, которые могут мешать доступу к форсункам. Это может включать впускной коллектор, трубопроводы и другие компоненты, мешающие доступу к форсункам.
3. Отсоединение топливных трубок: С помощью специального инструмента аккуратно отсоедините топливные трубки от форсунок. При этом важно, чтобы не допустить попадания топлива на горячие части двигателя. Используйте контейнер для сбора остаточного топлива.
4. Отсоединение проводов: Отсоедините электрические разъемы от форсунок. Для этого воспользуйтесь специальным инструментом для извлечения разъемов, чтобы избежать повреждения проводки.
5. Снятие форсунок: После того как все соединения отсоединены, используйте съемник форсунок, чтобы аккуратно извлечь их из посадочного места. Важно не повредить цилиндровую головку или другие компоненты при извлечении форсунок.
6. Проверка состояния форсунок: После снятия форсунок осмотрите их на предмет загрязнений, повреждений или коррозии. При необходимости почистите форсунки специальными чистящими средствами. Если форсунки сильно повреждены, рекомендуется заменить их на новые.
7. Подготовка к настройке: После снятия форсунок тщательно очистите посадочные места на головке блока цилиндров от грязи и остатков топлива. Убедитесь, что отверстия для форсунок не заблокированы, и нет никаких следов загрязнений, которые могут повлиять на точность настройки.
Проверка и калибровка форсунок с помощью диагностического оборудования
Для точной настройки и проверки форсунок системы Common Rail необходимы специализированные диагностические инструменты. Это оборудование позволяет определить рабочие параметры форсунок, такие как давление впрыска, скорость срабатывания и качество распыла топлива. Основные этапы проверки включают подключение диагностического сканера, выполнение теста на стенде и анализ полученных данных.
Первоначально форсунки должны быть подключены к диагностическому оборудованию, которое может симулировать различные условия работы двигателя. Это позволяет оценить реакцию форсунки на изменения давления и температуры. Программное обеспечение сканера предоставляет данные о каждом впрыске, такие как точный момент открытия и закрытия форсунки, а также количество впрыскиваемого топлива.
После проведения диагностики проводится калибровка. Для этого используется специальный калибровочный стенд, который позволяет точно настроить параметры работы форсунок. Он измеряет давление и количество топлива, подаваемого через форсунку при различных режимах работы, что помогает установить оптимальные значения для каждого конкретного двигателя.
Кроме того, стоит учитывать необходимость регулярной калибровки форсунок, так как с течением времени их характеристики могут изменяться из-за износа или загрязнения. Это предотвращает снижение эффективности работы двигателя и увеличивает срок службы компонентов системы Common Rail.
Регулировка параметров форсунок: давление и угол впрыска
Для точной настройки форсунок системы Common Rail необходимо регулировать два основных параметра: давление впрыска и угол впрыска. Эти настройки влияют на эффективность работы двигателя и расход топлива.
Давление впрыска является критически важным параметром, поскольку оно напрямую связано с качеством распыления топлива. Оптимальное давление в системе должно соответствовать значениям, рекомендованным производителем двигателя. Для большинства современных дизельных двигателей давление впрыска варьируется в пределах от 1000 до 2000 бар. Измерить его можно с помощью диагностического оборудования, подключив его к соответствующему датчику давления на топливной магистрали.
При слишком низком давлении впрыск будет неэффективным, что приведет к плохому сгоранию топлива, увеличению выбросов и снижению мощности. При слишком высоком давлении – к излишней нагрузке на компоненты системы и возможному повреждению форсунок.
Угол впрыска определяет момент, когда топливо поступает в камеру сгорания, что напрямую влияет на его сгорание и экономичность работы двигателя. Правильный угол впрыска зависит от режима работы двигателя и скорости оборотов. Для корректной регулировки необходимо использовать диагностическое оборудование, которое позволяет точно измерить этот угол с помощью датчиков угла поворота коленчатого вала и синхронизации с форсунками.
Некорректно установленный угол впрыска может привести к недостаточному или избыточному сгоранию топлива. Это вызовет потерю мощности, увеличение выбросов и повышенные вибрации двигателя. Важно также помнить, что угол впрыска может варьироваться в зависимости от температуры двигателя и нагрузки.
При регулировке давления и угла впрыска важно учитывать совместимость настроек с характеристиками форсунок. Рекомендуется периодически проверять и корректировать эти параметры с помощью специализированных инструментов и программного обеспечения для диагностики. Это обеспечит оптимальную работу системы Common Rail и предотвратит преждевременный износ компонентов.
Тестирование работы форсунок после настройки на стенде
После настройки форсунок на стенде необходимо провести тестирование их работы для проверки корректности параметров. Тестирование позволяет убедиться в правильности выставленного давления и угла впрыска, а также в их соответствии характеристикам двигателя.
Первым шагом является подключение форсунок к стенду, который имитирует условия работы двигателя. Стенд должен быть настроен так, чтобы создавать соответствующее давление в топливной системе и работать в пределах рабочих температурных режимов. Важно, чтобы стенд был откалиброван в соответствии с заводскими параметрами.
При тестировании форсунки должны проходить следующие проверки:
1. Тест на утечку топлива. После установки форсунки на стенд проверяются на наличие утечек топлива, чтобы исключить возможность неправильной работы системы. Утечка может свидетельствовать о дефектах в уплотнительных кольцах или неправильно установленных форсунках.
2. Проверка давления впрыска. Для каждой форсунки проверяется давление впрыска, которое должно соответствовать рекомендованным значениям для конкретного типа двигателя. Несоответствие может привести к неполноценному сгоранию топлива и снижению мощности.
3. Тест на распыление топлива. Проверяется качество распыления топлива при разных режимах работы форсунки. Идеальный распыл должен обеспечивать равномерное распределение топлива, чтобы предотвратить образование углеродных отложений в камере сгорания.
4. Тест на угол впрыска. Угол впрыска также должен быть проверен на стенде. Неправильно выставленный угол может привести к снижению КПД двигателя, повышенному расходу топлива и увеличению выбросов вредных веществ.
5. Проверка работы форсунки в различных режимах. Форсунки проверяются при различных оборотах и нагрузках двигателя, чтобы оценить их работу в реальных условиях эксплуатации. Важно следить за стабильностью впрыска и качеством распыления в разных режимах.
После завершения всех тестов форсунки должны быть сняты с стенда и, при необходимости, откалиброваны для корректной работы в условиях конкретного двигателя. В случае обнаружения проблем, необходимо повторно настроить форсунки или заменить поврежденные элементы.
Основные ошибки при настройке форсунок и как их избежать
Настройка форсунок common rail требует точности и внимания к деталям. Многие ошибки, допускаемые при настройке, могут привести к неэффективной работе системы впрыска, повышенному расходу топлива или повреждению двигателя. Рассмотрим основные ошибки и способы их предотвращения.
- Неучет состояния форсунок до настройки
- Неправильное давление впрыска
- Ошибка в установке угла впрыска
- Неучет температуры топлива
- Невыполнение тестов после настройки
- Использование неподходящего инструмента
Прежде чем начать настройку, необходимо проверить состояние форсунок на наличие износа, загрязнений или повреждений. Необходимо провести предварительное тестирование с использованием диагностического оборудования. Игнорирование этого этапа может привести к неправильным настройкам, если форсунка неисправна.
Каждый тип форсунки имеет свое рабочее давление. Несоответствие давления впрыска может привести к плохому распылению топлива, что снижает эффективность сгорания. Для предотвращения этой ошибки обязательно нужно использовать калибровочное оборудование для проверки и установки давления согласно техническим характеристикам.
Угол впрыска должен быть строго установлен в соответствии с требованиями производителя. Неправильная настройка угла может вызвать перегрев двигателя или потерю мощности. Для точной установки используйте специализированные устройства для измерения угла впрыска, такие как оптические датчики или угломеры.
Температура топлива может влиять на процесс впрыска. При слишком низкой температуре топливо не распыляется должным образом, что также влияет на эффективность работы двигателя. Используйте системы контроля температуры топлива, чтобы избежать ошибок при настройке форсунок в холодных условиях.
После завершения настройки необходимо провести тесты на стенде. Без этого невозможно точно оценить эффективность форсунок. Проверка включает в себя диагностику работы форсунок под нагрузкой, проверку их распыления и выемки с учетом всех возможных условий эксплуатации.
Необходимость в специализированных инструментах для настройки форсунок неоспорима. Использование дешевых или неподходящих инструментов может повлиять на точность работы. Используйте только высококачественные инструменты, соответствующие рекомендациям производителя.
Избегая этих ошибок, можно значительно повысить точность настройки и обеспечить долгосрочную работу системы впрыска без неисправностей. Следует помнить, что правильная настройка форсунок – это не только вопрос точности, но и безопасности двигателя.
Вопрос-ответ:
Как правильно настроить форсунки common rail без специального оборудования?
Для настройки форсунок без использования профессионального оборудования, вам необходимо придерживаться нескольких шагов. Во-первых, важно тщательно очистить форсунки от загрязнений, чтобы избежать ошибок в настройке. Затем, можно использовать диагностическое ПО для проверок параметров форсунок и их синхронизации с ЭБУ. Важно помнить, что точные настройки по давлению и углу впрыска требуют специального стенда, а также точных измерений в реальном времени, что сложнее выполнить без оборудования. Поэтому, если у вас нет стенда, настройку лучше доверить специалисту.
Какие ошибки могут возникнуть при настройке форсунок и как их избежать?
Одна из самых распространённых ошибок — неправильное давление в топливной системе. Если давление слишком низкое или слишком высокое, это приведет к неправильной работе форсунок и потере мощности двигателя. Чтобы избежать таких ошибок, необходимо внимательно проверять давление на каждом этапе настройки. Также важным моментом является неправильная калибровка угла впрыска. Неправильный угол может вызвать перегрев двигателя, увеличение выбросов и даже повреждения форсунок. Чтобы избежать этого, следует использовать точное оборудование для проверки угла впрыска и строго следовать рекомендациям производителя.
Нужно ли использовать какие-либо специальные жидкости при настройке форсунок?
Специальные жидкости для очистки форсунок могут быть полезными, если вы замечаете, что форсунки загрязнены или плохо работают. Такие жидкости, как промывочные растворы, помогают очистить форсунки от нагара и остатков топлива, что способствует их более точной настройке. Однако, для самой настройки форсунок чаще всего достаточно правильных инструментов для измерения давления и угла впрыска. Если форсунки не поддаются очистке, возможно, потребуется их замена или профессиональная диагностика.
Можно ли самостоятельно проверить работу форсунок после настройки?
Да, проверить работу форсунок можно самостоятельно, но для этого нужно использовать диагностическое оборудование, которое позволяет считывать данные с ЭБУ и измерять параметры работы форсунок в реальном времени. После настройки важно протестировать форсунки под нагрузкой, чтобы проверить, нет ли утечек, и работают ли они в нужном диапазоне давления и угла впрыска. Можно использовать также стенд для тестирования, если есть такая возможность. Если у вас нет доступа к оборудованию, рекомендуется провести тест на автомобиле в условиях реальной эксплуатации, чтобы убедиться в правильности работы форсунок.
